Gridfinity Quick Bolt Sorter (Parametric) - Khay sorter bu lông metric

Đây là một bộ sorter bu lông metric tự động, vừa với hệ Gridfinity. Bạn xếp các khay từ cỡ nhỏ nhất lên tới lớn nhất, đổ bu lông vào khay trên cùng rồi lắc! Dưới đây là video demo, trong đó cũng dùng model này của Lndnny để sort theo chiều dài:

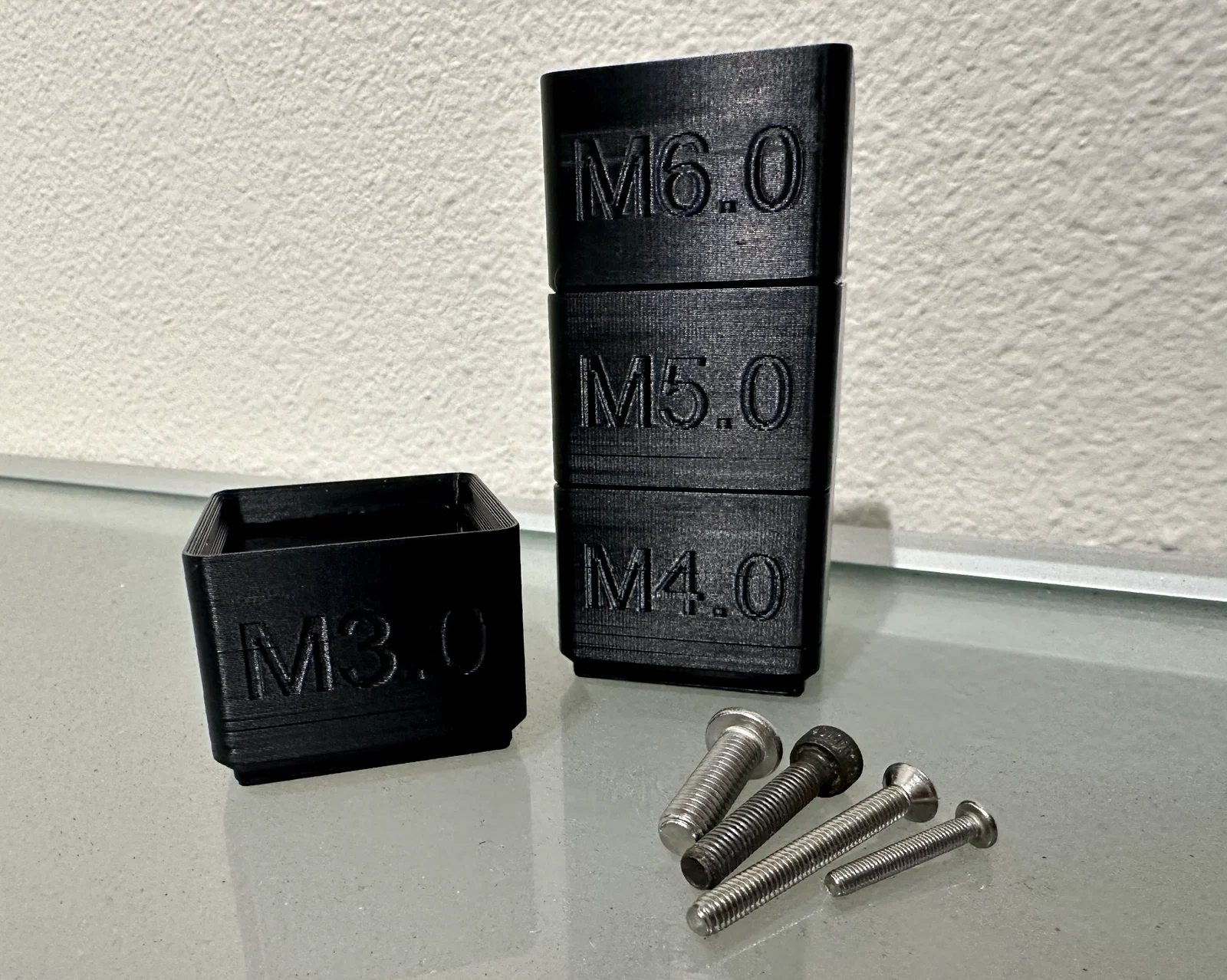

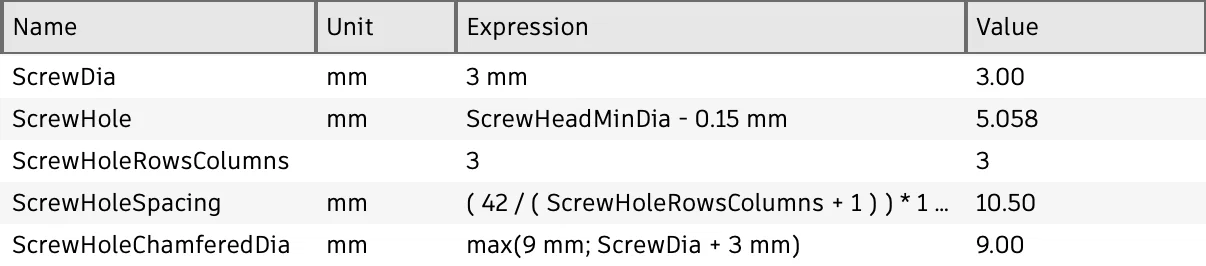

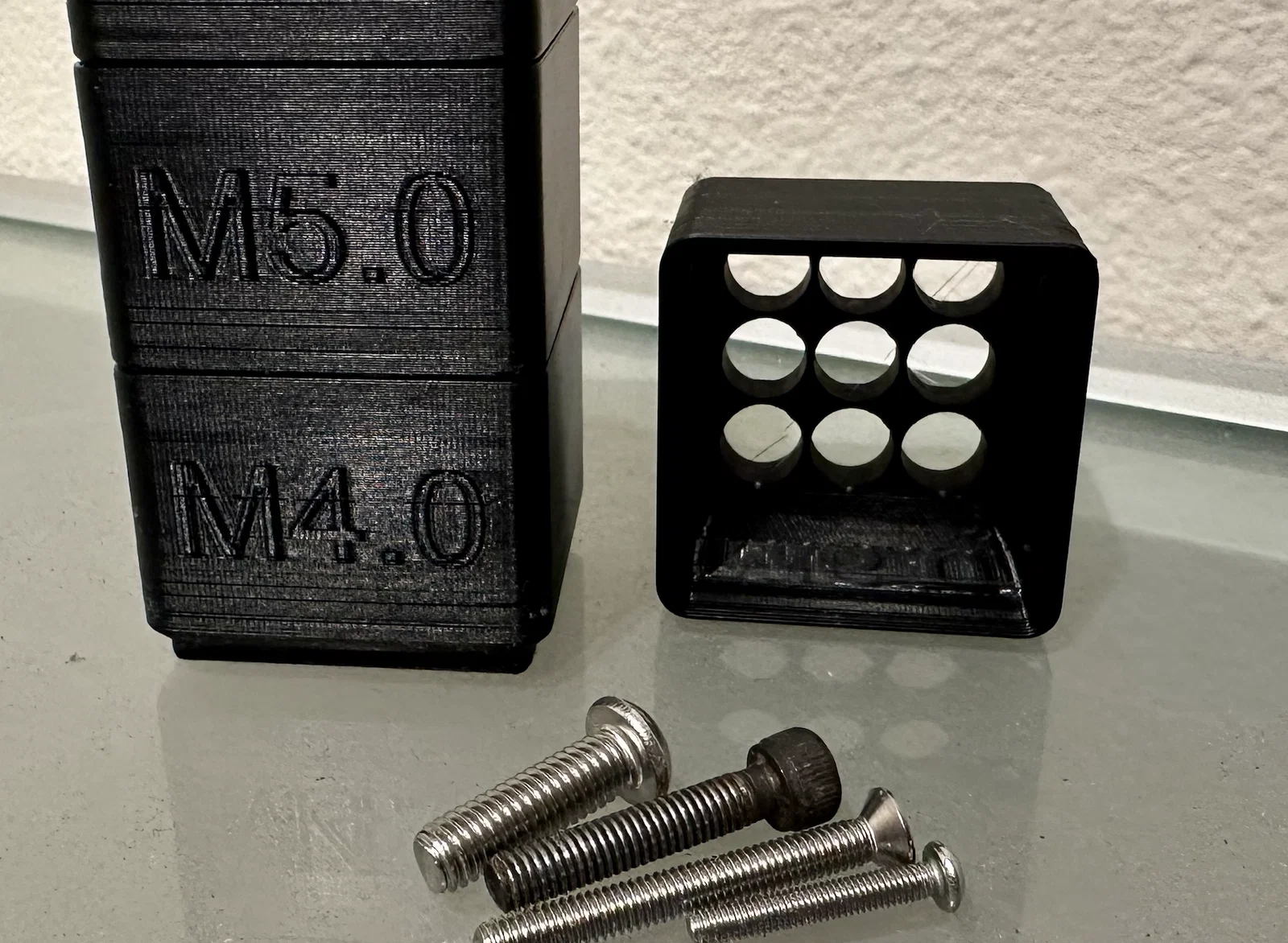

Các lỗ trên khay được canh kích thước để chỉ giữ đúng cỡ bu lông tương ứng. Nó hoạt động tốt cho vít đầu lục giác âm (socket) và đầu dù (button), và cả vít đầu chìm (countersunk) tới M5. Các file STL đều là khay 1x1x4 (32mm) từ M3 tới M6. File .f3d đi kèm cho phép bạn dùng khay kích thước lớn hơn, và đi nhỏ tới bu lông M2 hoặc lớn tới M16! (nếu bạn đặt NutHoleRowsColumns = 1)

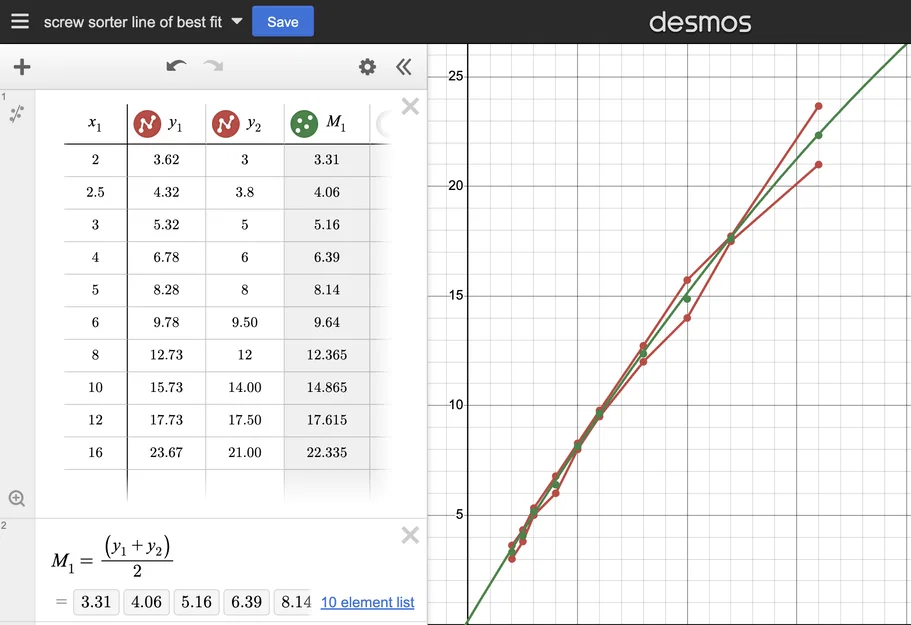

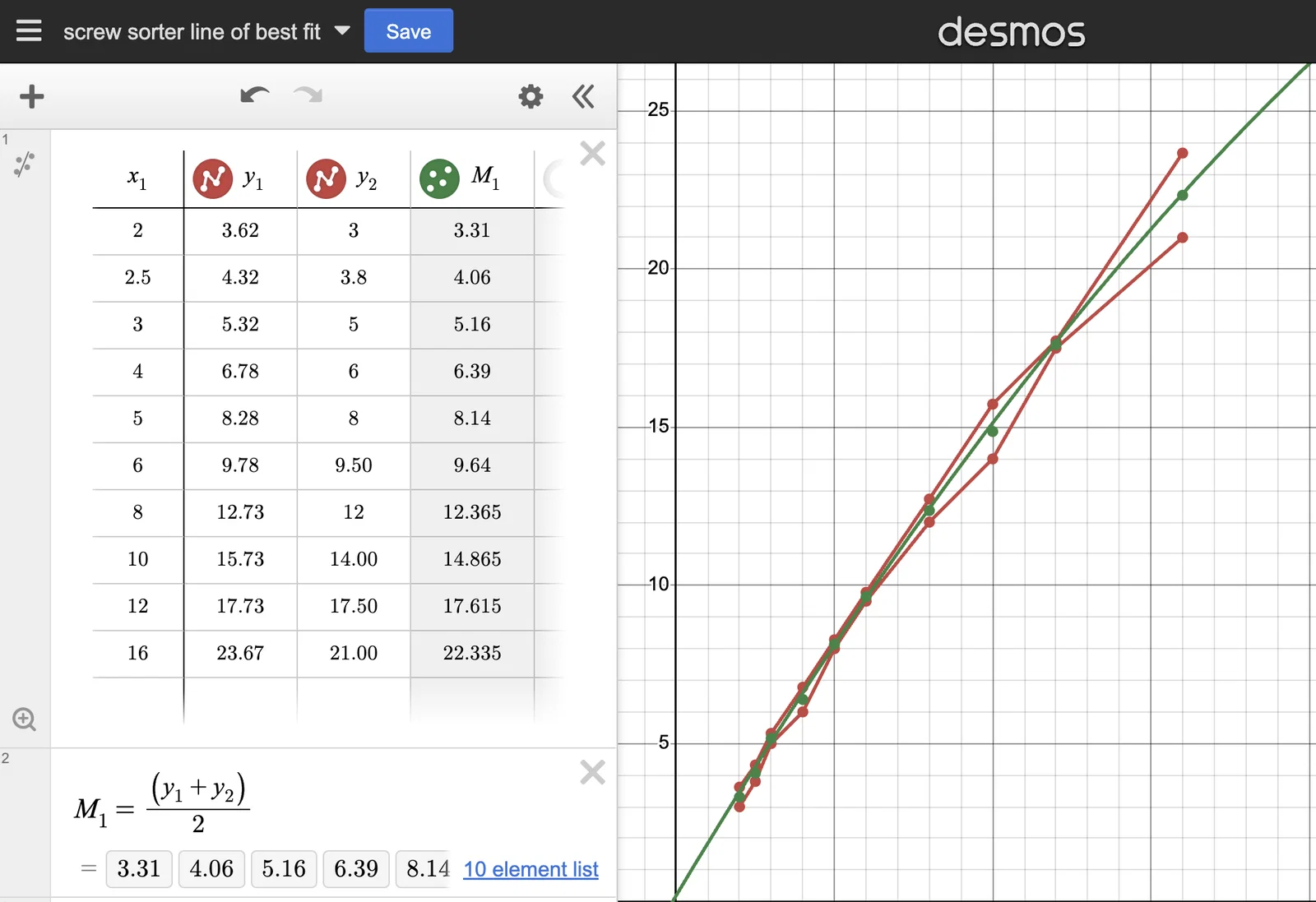

Đây là bản remix từ thiết kế của BubsBuilds, mình lấy ý tưởng và kích thước từ đó. Mình chỉnh sửa bản remix của schenkzoola dựa trên file Gridfinity parametric của pcnc bằng cách thêm các lỗ parametric hoàn toàn, và tìm một đường cong khớp tốt nhất trên desmos để tự động tính kích thước lỗ dựa theo cỡ vít.
