BYOB Gridfinity Screw Sorter - Tự chuẩn bị bin (Bring Your Own Bins)

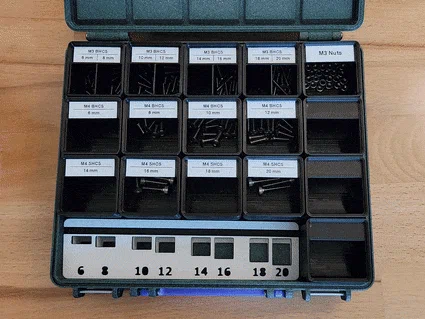

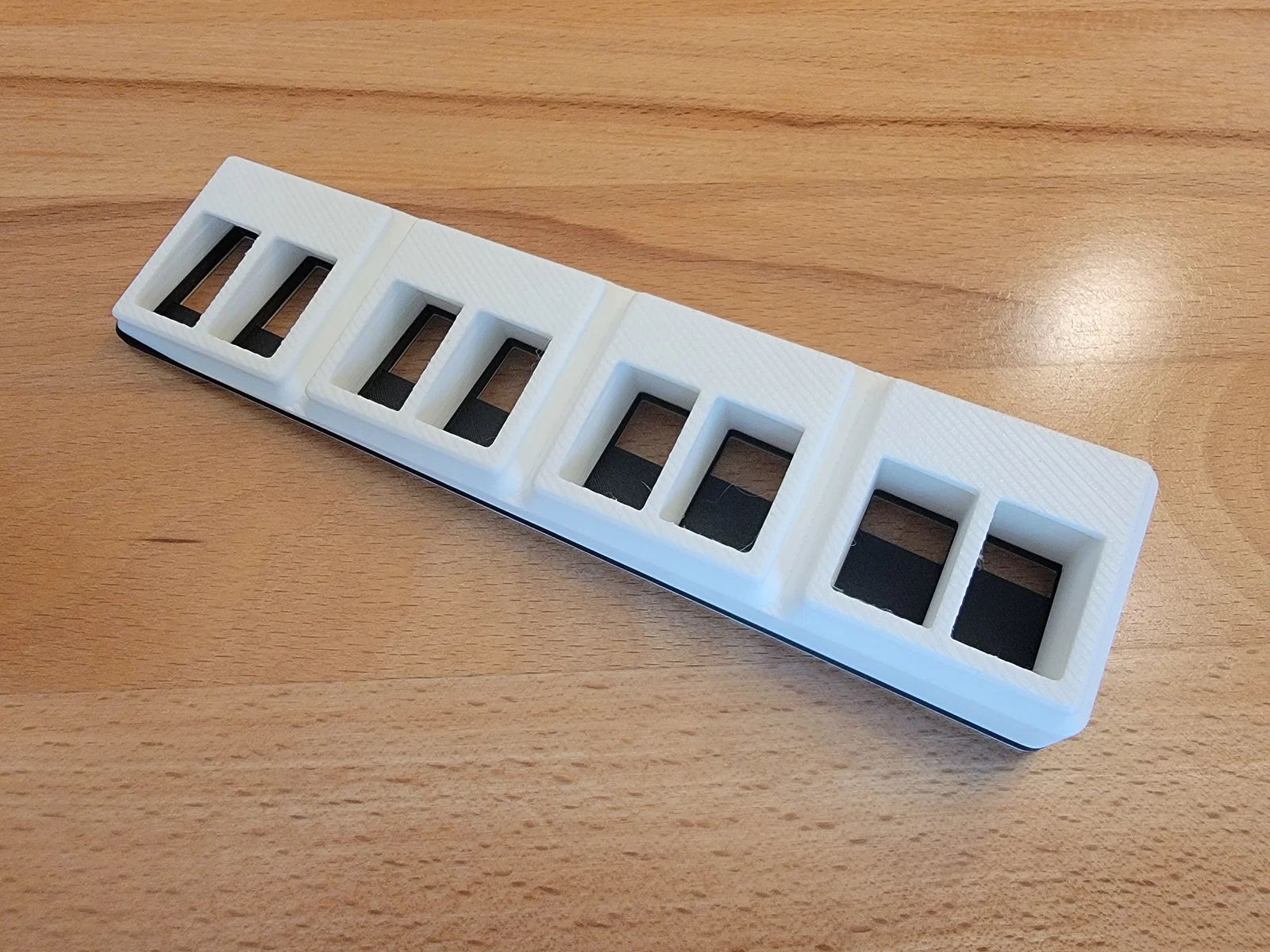

Mẫu này lấy ý tưởng “rolling screw sorter” từ LayerLux3D rồi mở rộng để tương thích Gridfinity hoàn toàn. Bản thân cái sorter có đế Gridfinity 4x1 và dùng được với các bin tiêu chuẩn. Bạn chỉ cần đặt nó lên trên các bin bạn muốn dùng để hứng vít đã phân loại. Nó cũng tương thích với các bin có nhãn.

Mình đã thử với cả button head cap screws (BHCS) và socket head cap screws (SHCS) cỡ M3 và M4 mình có sẵn. Một số con SHCS M4 loại ngắn hơn hoạt động chưa ổn lắm vì phần đầu nặng quá làm vít không rơi vào đúng khe, nhưng tùy trường hợp thực tế (YMMV).

Có 2 phiên bản tùy theo bạn thích kiểu bin nào

Version 1 - Split Bins

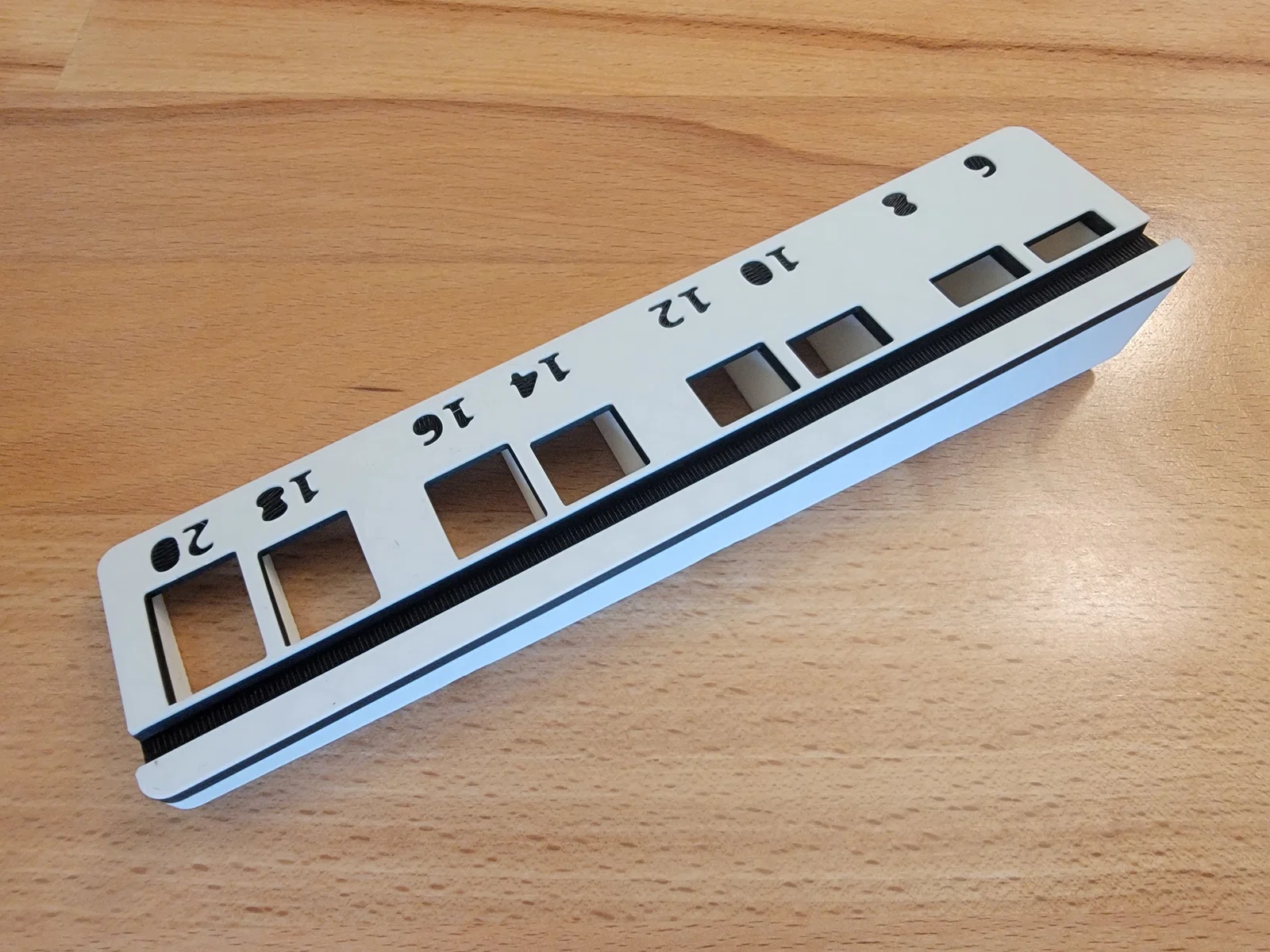

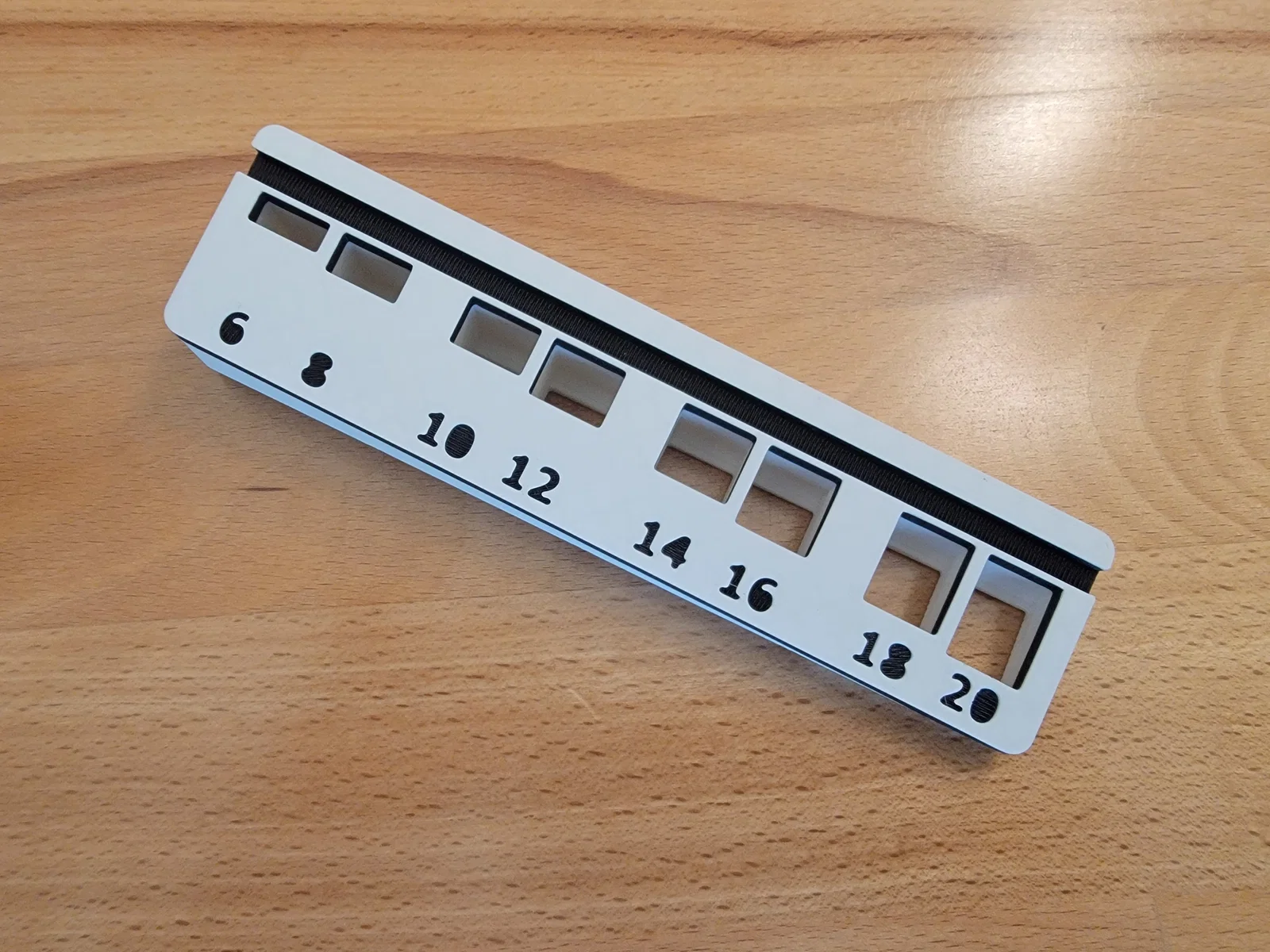

Phiên bản đầu dùng bin có vách ngăn dọc chia làm 2 ngăn. Cách này sẽ phân loại 8 chiều dài vít vào 4 bin dạng split (6, 8, 10, 12, 14, 16, 18, và 20 mm).

Version 2 - Individual Bins

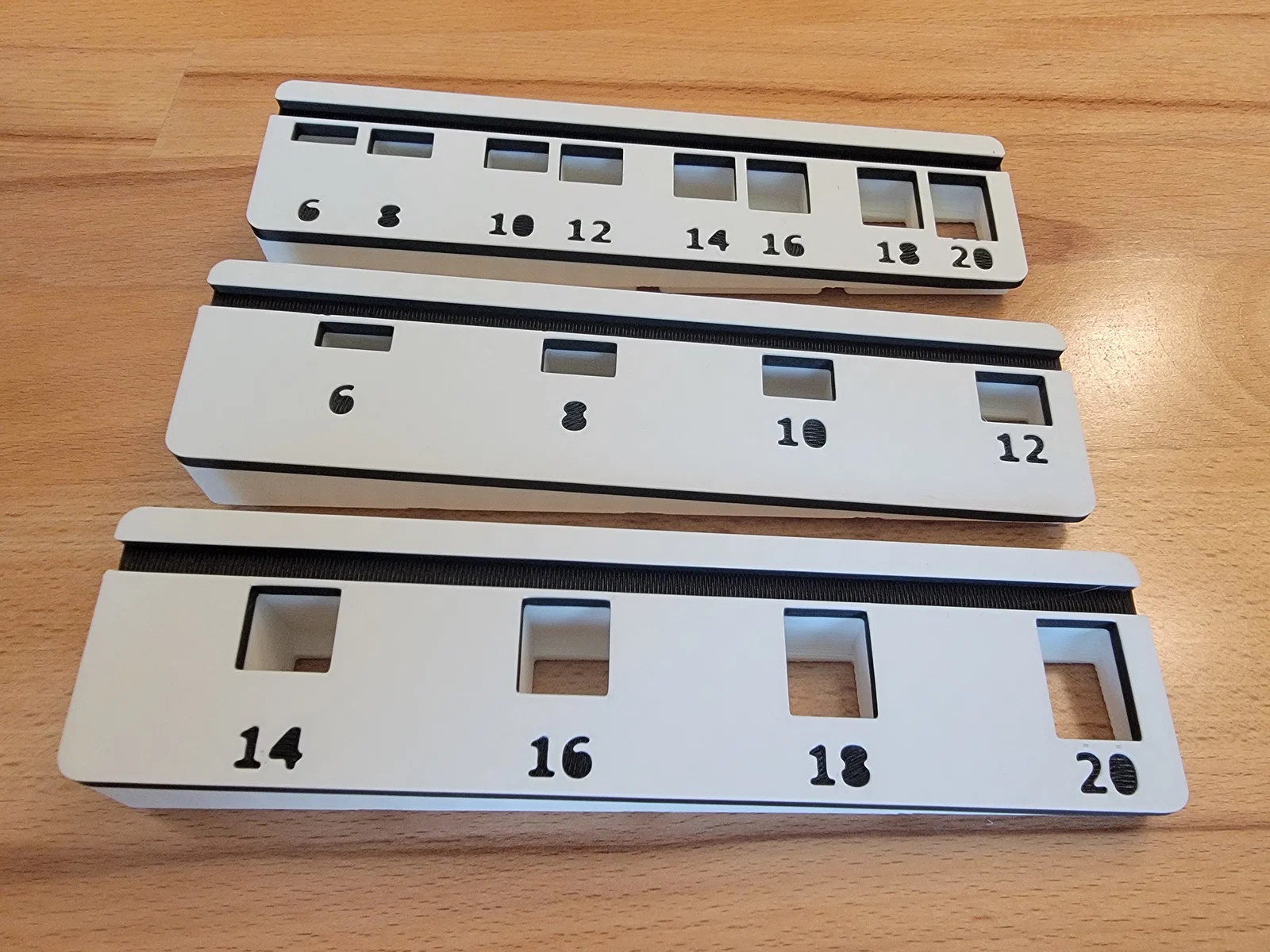

Phiên bản thứ hai thực ra là một cặp sorter — một cái cho vít 6, 8, 10, và 12 mm; cái còn lại cho 14, 16, 18, và 20 mm. Dùng khi bạn muốn mỗi bin chỉ dành riêng cho một kích thước. Tổng cộng 8 chiều dài vít sẽ được phân vào 8 bin riêng lẻ.

Bắt đầu bằng cách dùng sorter cho vít ngắn trước — dùng thêm một bin phụ để hứng những con rơi tuột ra ở cuối. Sau đó dùng sorter cho vít dài để phân loại nốt phần vít còn lại từ bin “runoff”.

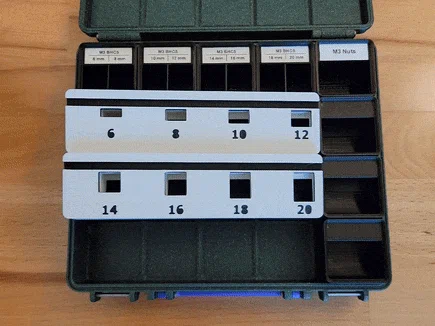

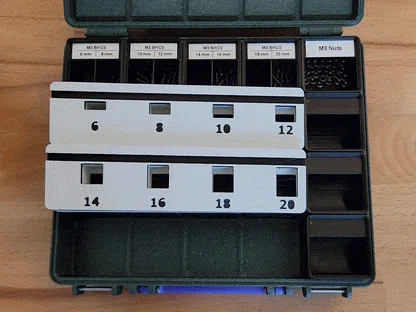

Hai cái sorter này có thể xếp vừa một vị trí 4x1 trong case Gridfinity cao 6U. Chỉ cần đặt một cái xuống đáy, rồi úp ngược cái còn lại lên trên cái đầu. Khi xếp vậy, tổng chiều cao sẽ xấp xỉ chiều cao của mép stacking lip Gridfinity 6U. Một cái case có phần ép xuống các bin cũng sẽ giúp hạn chế sorter bị va đập, trượt lung tung.

Printing

Khác với cách in Gridfinity thông thường, sorter này được in với mặt trên nghiêng úp xuống build plate. Mục đích là tạo bề mặt trơn mịn nhất để vít lăn. Vì vậy mình khuyên dùng print bed loại smooth hoặc satin. Mình đã in ở layer height 0.2 và phần “đáy” có vân layer tạo ra vẫn đủ ổn cho đế Gridfinity.

Bạn có thể chèn filament swap nếu muốn làm nổi chữ. Mình có đính kèm file .3MF từ Bambu Slicer với các lần đổi filament bằng AMS.

Không cần supports — tất cả phần nhô không có support đều là bridge.
