Kẹp lò xo giữ HEPA filter (Custom) – HEPA FILTER SPRING CLAMP(Custom)

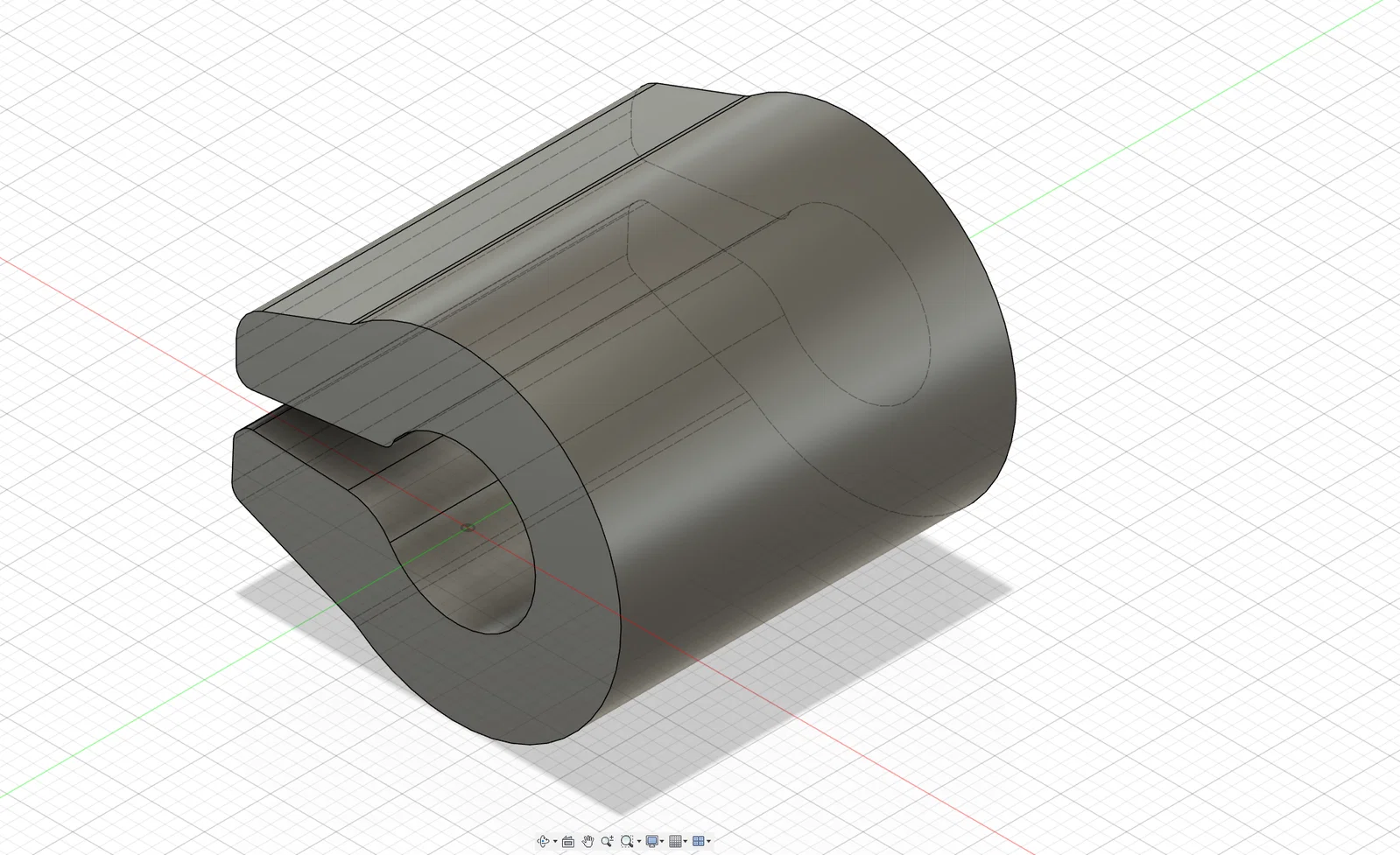

Đây là một cái kẹp lò xo (spring clamp) chắc chắn và bền bỉ. Thiết kế này dùng để giữ các bộ lọc HEPA MERV 16 cỡ lớn 3 ft x 2 ft và sâu 20 inch trong một khung thép. Phần mặt trước của filter có khoảng hở 20 mm tính từ mép (lip) của khung thép mà nó gác lên đến mặt trước của HEPA filter, giúp giữ filter ép sát để chống lại backpressure. Phần clip đàn hồi sẽ ôm qua khung và tì lên mặt trước của HEPA filter, giữ nó cố định khi gas turbine bị ngắt (tripped) và xảy ra backpressure tức thời.

Thiết kế này được khuyến nghị in với infill 80% để đảm bảo độ cứng cho lực đàn hồi và độ bền. Infill dùng Archimedean chords để tạo hiệu ứng đàn hồi kiểu lò xo, và đặc tính này thể hiện rõ trên sản phẩm cuối. Đây là một mẫu nền rất tốt để phát triển một spring clip mạnh. Tôi đã thử nghiệm nhiều prototype trước khi ra được thiết kế cuối cùng này. Nó tạo ra lực kẹp (clamping force) rất lớn khi trượt vào khung tấm thép (steel plate frame). Sau khi lắp vào khung hộp lọc khí (air filtration box frame), phải dùng lực hơn 40 ft-lbs mới đẩy được clip lệch ngang. Mẫu này có thể hữu ích như điểm khởi đầu cho ai đó cần một cái kẹp mạnh. Mục đích của nó là giữ 252 HEPA filters trong một hệ thống lọc khí HEPA công nghiệp lớn, đặt trên một Westinghouse Gas Turbine rất lớn. Nhiệt độ môi trường có thể dao động từ -10°F đến 80°F, nên tôi dùng ABS cho thiết kế này.
