Template jig khắc laser cho xTools F1 & Slide Extension

Dùng mấy cái này làm nền để thiết kế jig cho máy laser cutter/engraver xTool F1 của bạn, hoặc cho Slide Extension của F1. Bạn có thể: dựng jig ngay trong slicer, import file STEP vào phần mềm CAD bạn thích, hoặc tạo một bản fork từ thiết kế của mình trên OnShape! Mình để license là Share Alike kèm Attribution, nghĩa là bạn được phép dùng cho mục đích thương mại. Nếu bạn chia sẻ hoặc bán sản phẩm phái sinh, mình chỉ xin bạn ghi credit cho mình và dẫn link về bài đăng này.

CAD

Bạn có thể tìm file CAD của template này ở đây, kèm một số tham số để bạn cấu hình lại model:

• Static Bed
• Slide Extension

In & Lắp ráp

Static Base

Bản model tiêu chuẩn không cần xử lý hậu kỳ gì, in xong là dùng được liền. Model nên in được không cần support, và ổn với 3 hoặc 4 wall loops cùng infill thấp (~15% là dư rồi).

Slide Extension

Model Slide Extension có thể tách ngay chính giữa và không cần dán keo, vì phần mount nam châm có chi tiết định vị giúp giữ hai nửa thẳng hàng. Chỉ cần dùng một splitting plane để cắt 2 nửa ra sau khi bạn chỉnh sửa cho phù hợp nhu cầu.

Để lắp jig này, dùng vài con M3 heat set ở các slide anchors và ép (có thể cần dán keo) một ít nam châm 3mm x 6mm vào mặt dưới của jig và mặt trên của anchors. Nhớ canh chiều nam châm sao cho mặt dưới của bed sẽ hít dính vào mặt trên của anchors. Trượt anchors vào slide extension bed cho tới khi chạm đáy, rồi dùng ốc M3 để khóa anchors cố định. Đặt bed lên trên, nam châm sẽ giữ nó đúng vị trí.

Template DXF cho phần mềm laser của bạn

Trong mỗi thiết kế đều có sketch để bạn export ra DXF nhằm canh jig trong phần mềm laser. Mình gợi ý bạn import các sketch vào CAD của bạn và project những chi tiết canh chuẩn quan trọng của jig trước khi dùng file DXF, để đảm bảo phần căn chỉnh đúng theo nhu cầu dự án.

F1 standard DXF

Slide Extension DXF

Ví dụ

Dưới đây là vài dự án ví dụ mình đã làm với bộ này

Playing Cards

CAD

DXF: Layout

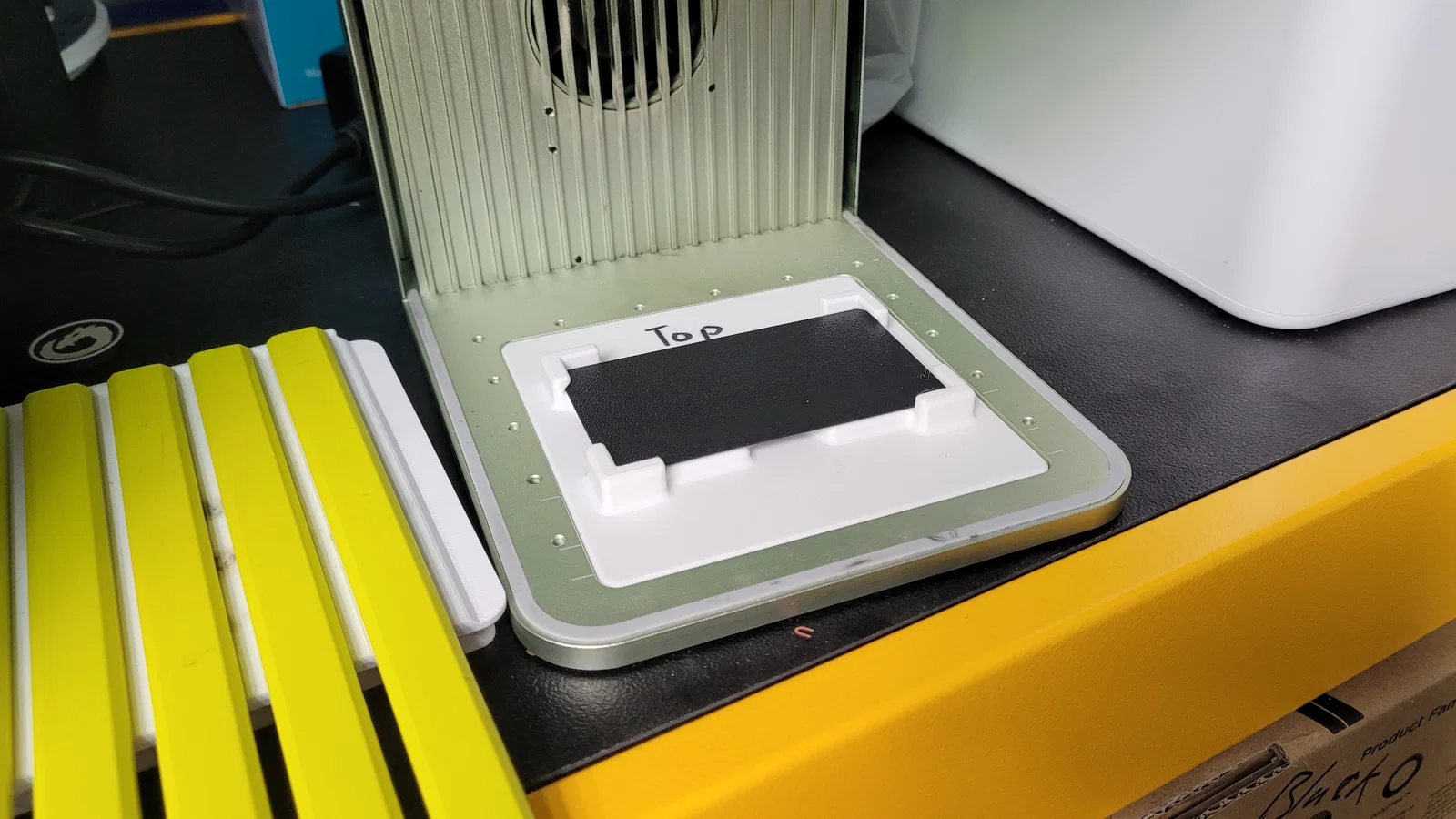

Sewing Pattern Weights

CAD

DXF: Layout

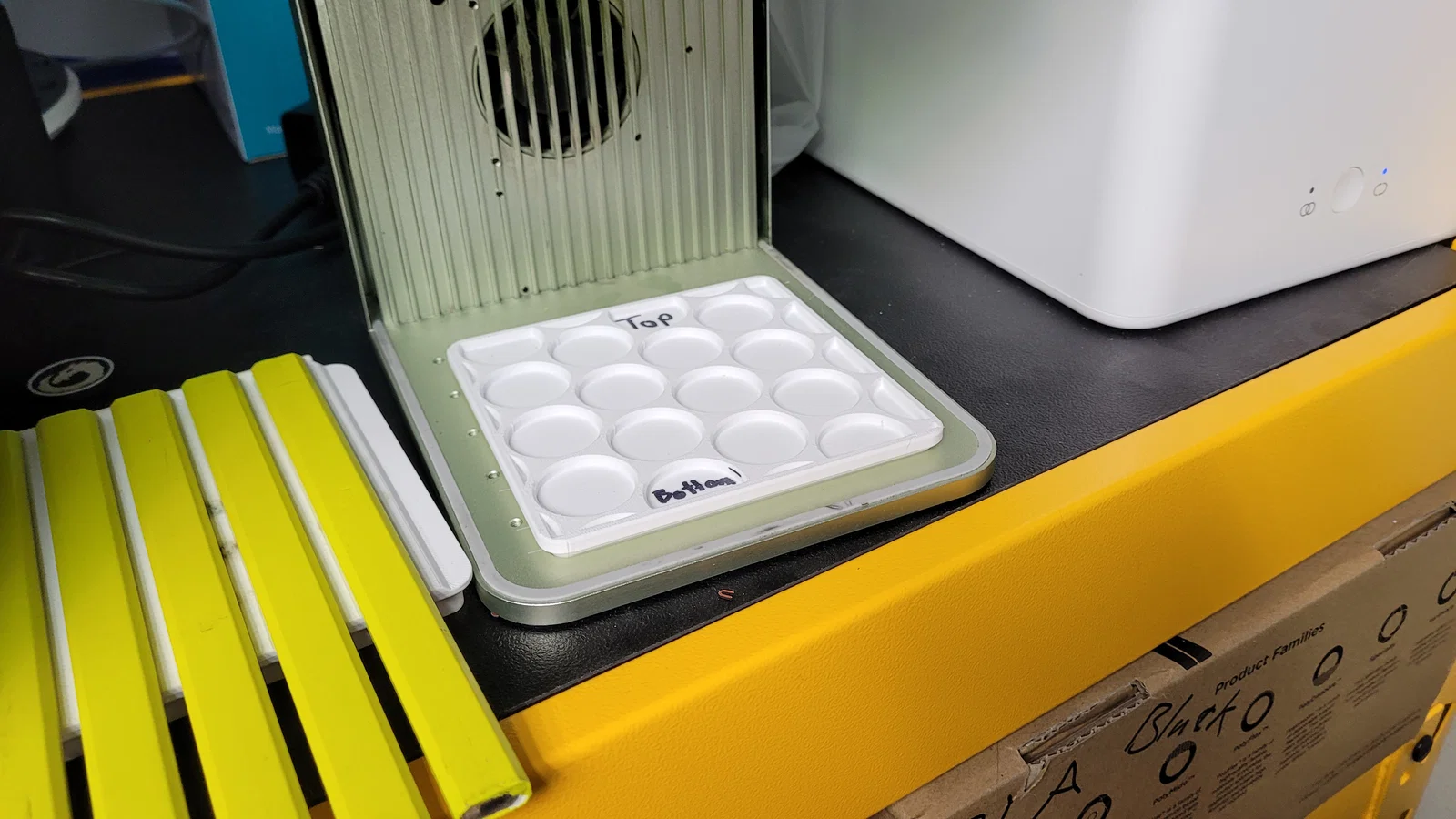

RPG Tokens

CAD

DXF

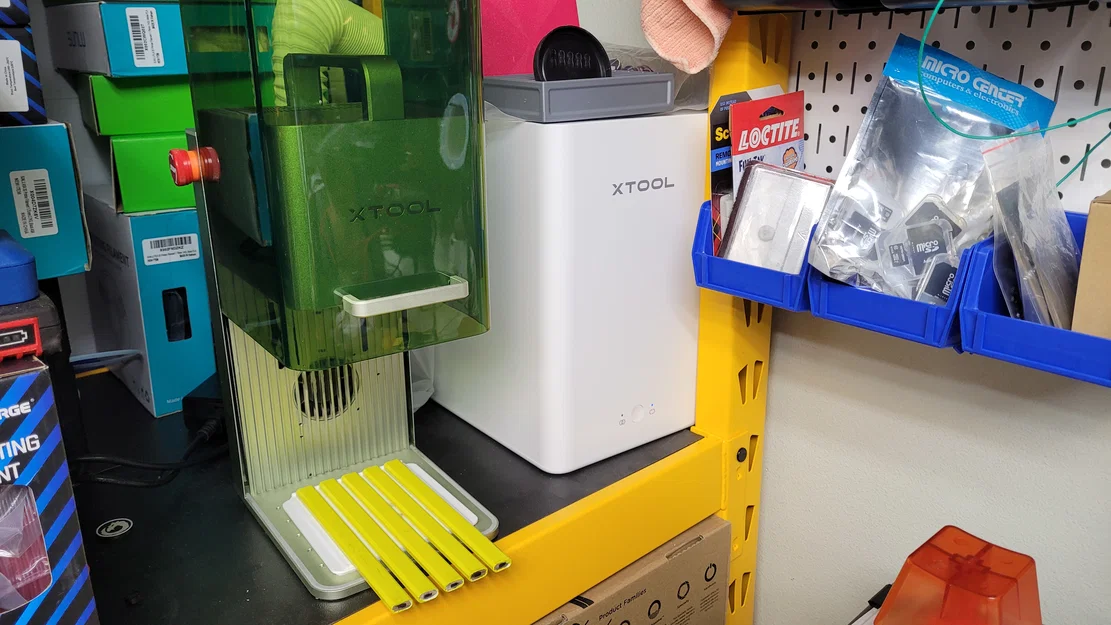

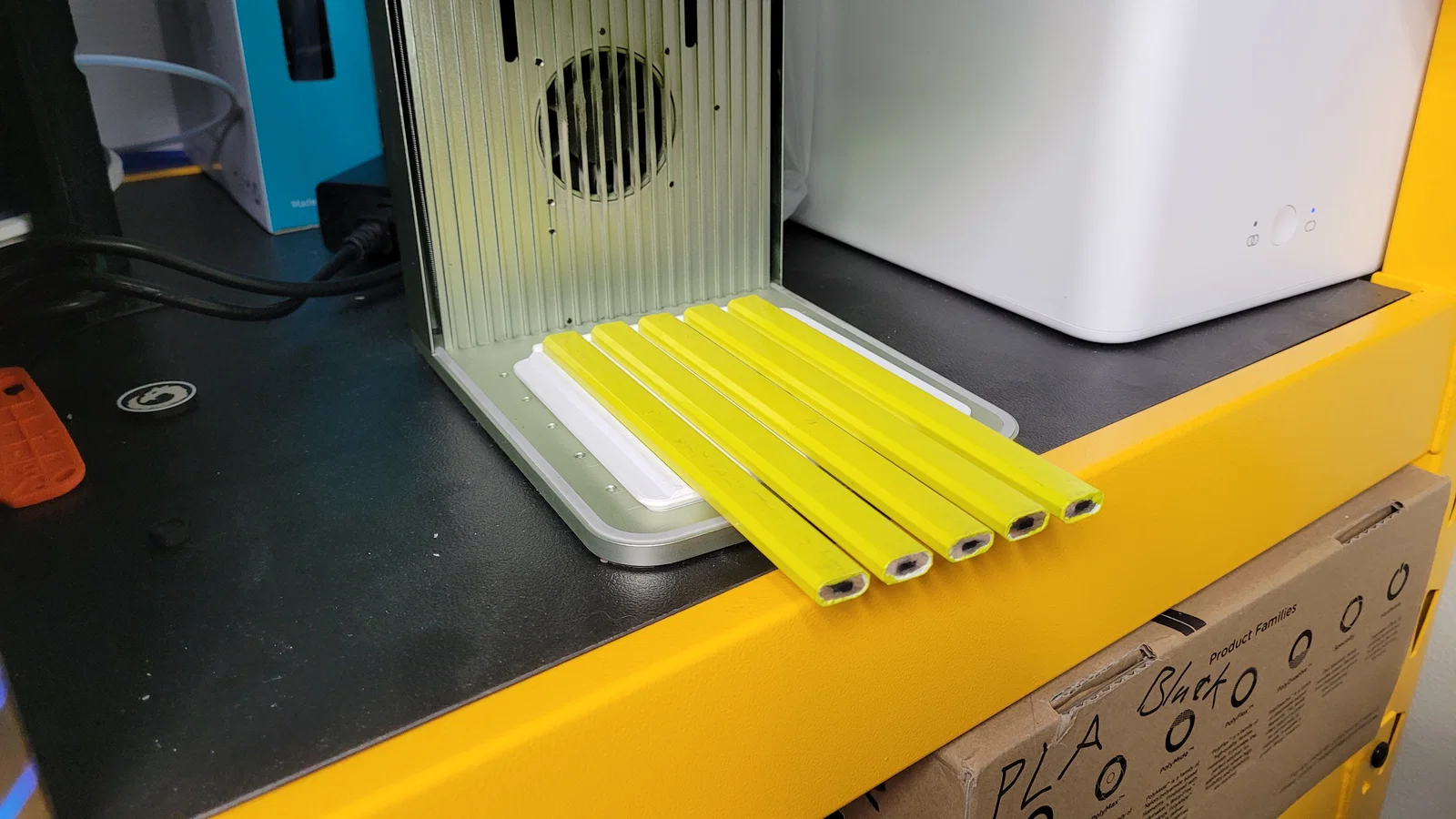

Carpenter Pencils

CAD

DXF:

• static--carpenter_pencil--layout_template
• slide_extension--carpenter_pencil--layout_template
