Test độ vừa ID của bearing 608 (608 Roller Bearing Inside Diameter Fit Test)
Bộ mẫu thử “axle end” nhiều kích thước để canh press-fit vào đường kính trong (ID) của bearing 608. Có 5 size từ 7.5–8.5mm, đầu chẻ đôi dễ kiểm tra độ ôm. Kèm file 3mf, FreeCAD và STEP.
Mô tả
Đường kính trong (ID) của bearing 608 danh nghĩa là 8mm, nhưng do dung sai sản xuất của các loại bearing giá rẻ và độ biến thiên do nhựa đùn bị “squish” khi in, đôi khi sẽ khá khó để canh chuẩn một bản in sao cho press-fit vào dễ dàng.

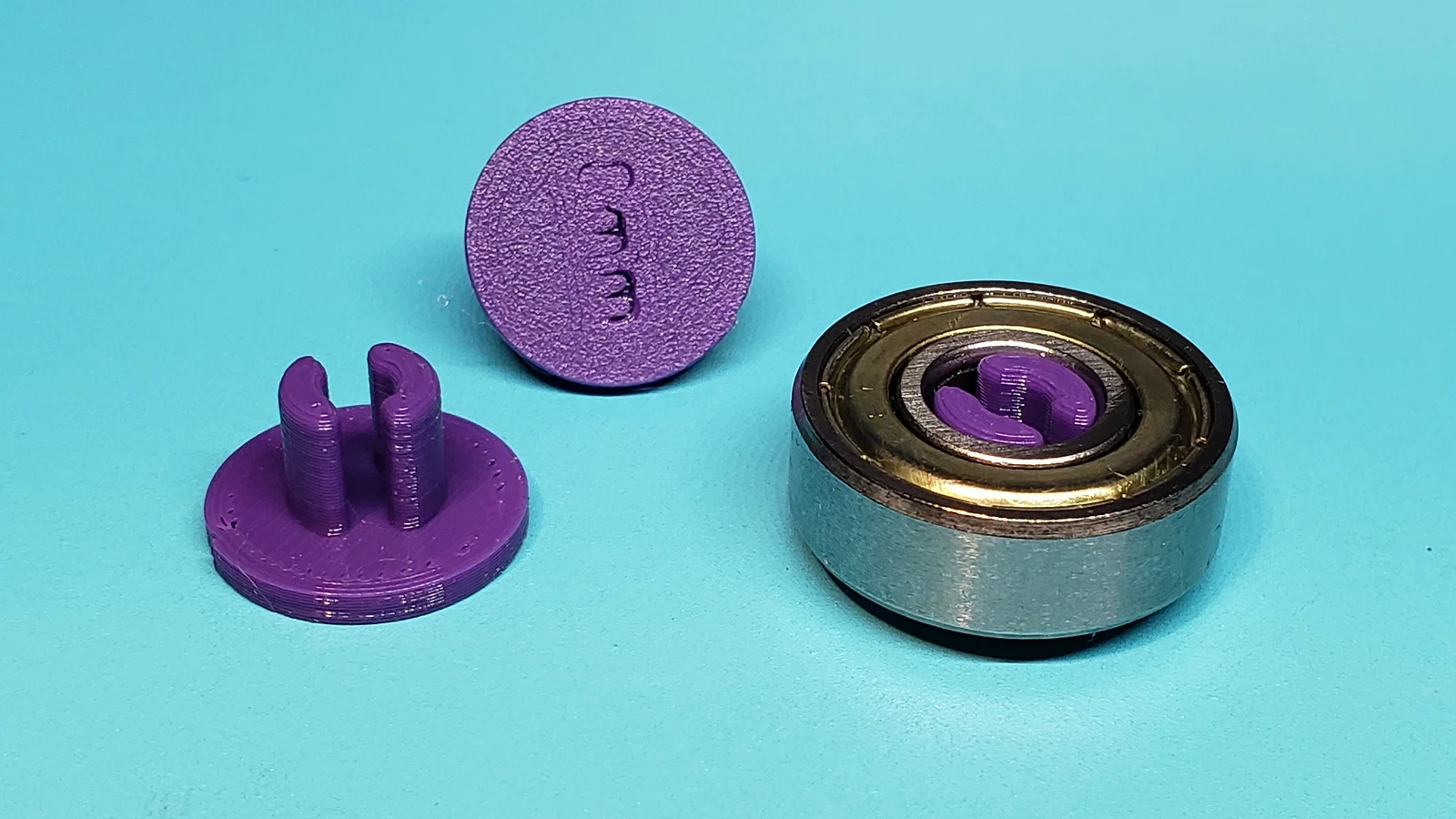

Vì vậy mình tạo một bộ mẫu thử “axle end” với nhiều kích thước để giúp bạn xác định đúng size/tỉ lệ scale khi in các chi tiết press-fit ăn khớp với ID của bearing 608 (loại “roller skate”). Các kích thước đi kèm trải từ đường kính 7.5mm đến 8.5mm. Phần đầu chẻ đôi có độ đàn hồi nhẹ, giúp bạn kiểm tra độ ôm khít mà không bị kẹt mẫu thử trên bearing.

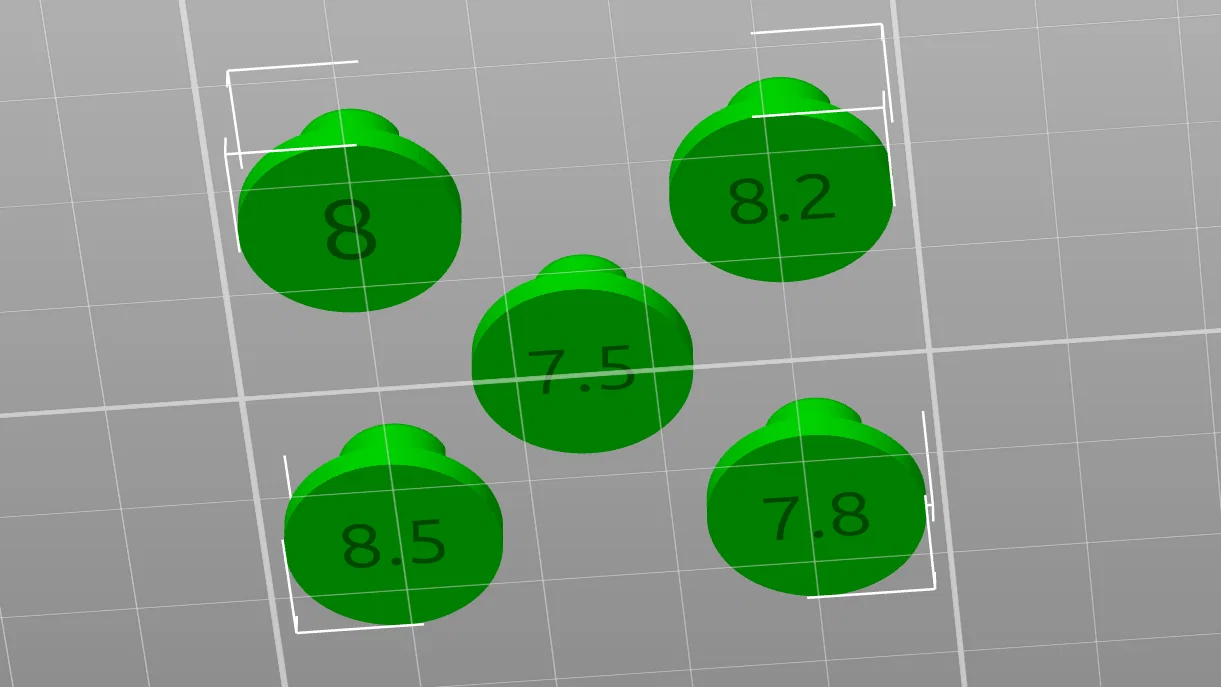

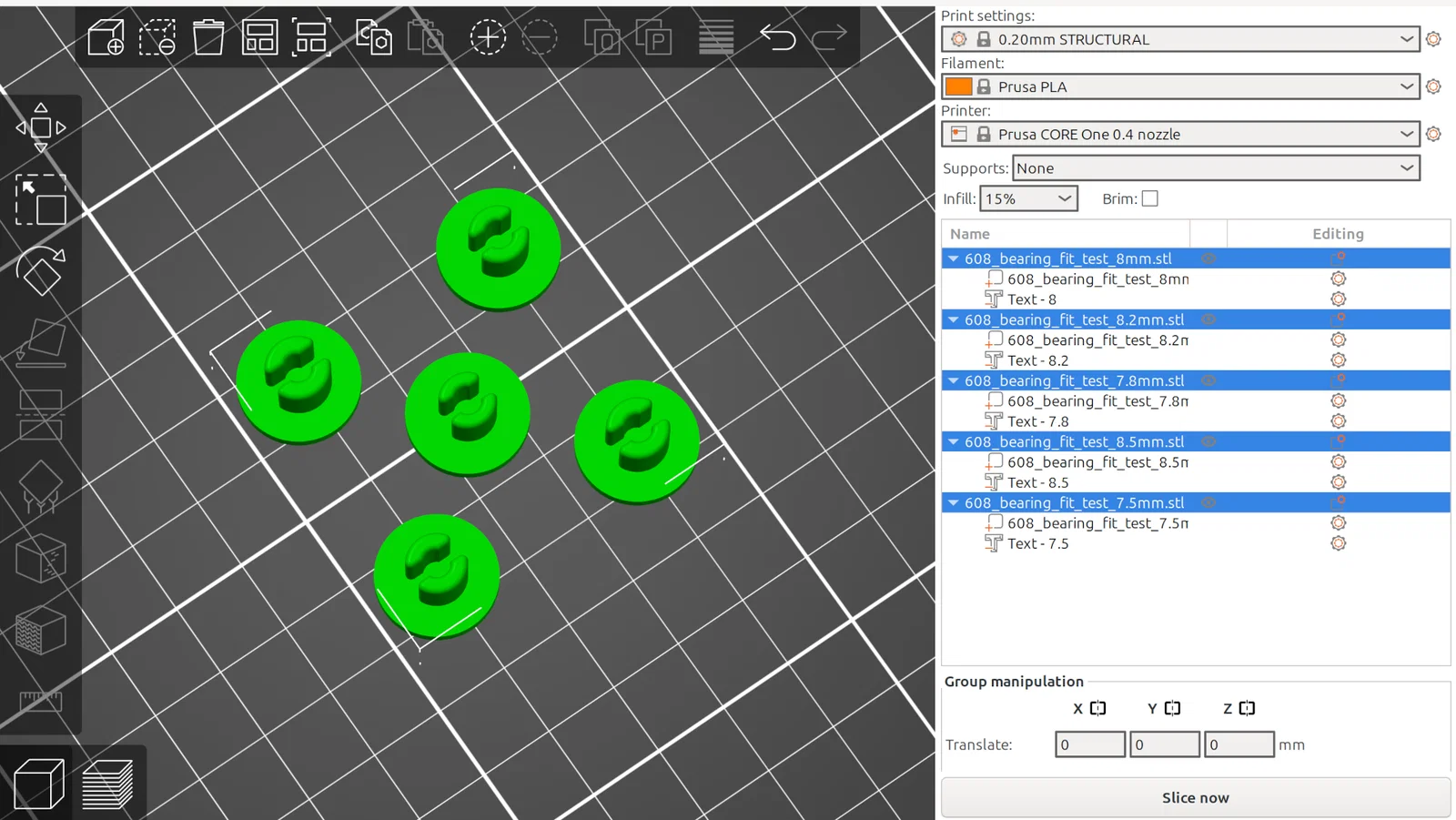

Hãy import các model từ file 3mf vào slicer bạn đang dùng để lấy đủ cả 5 kích thước, kèm số đo được deboss ở mặt đáy.
Mình cũng đính kèm file dự án FreeCAD và file STEP export để bạn chỉnh sửa thoải mái theo nhu cầu, hoặc dùng làm nền để xây dựng dự án riêng.
