Infinity the Game - Hệ proxy silhouette & token thay nhanh

Tình trạng hiện tại

Phần silhouette và các token đã chạy ổn — mình chỉ cần mở rộng thêm phần token phía trên (top tokens) cho unit profile. Nhưng nếu bạn muốn thì hoàn toàn có thể tự làm nhanh thôi — xem mục Cách chỉnh sửa để biết thêm chi tiết.

Lý do và mục tiêu

Mình bắt đầu dự án này vì dạo này mê Infinity, nhất là phần build list. Mình muốn test được nhiều tổ hợp hơn mà không cần lấy mini khác làm proxy — đặc biệt khi Infinity có cách dùng silhouette khá đặc trưng.

Mình muốn có một bộ proxy linh hoạt, thay đổi nhanh, dễ phân biệt và dễ đọc — để test nhiều cấu hình quân khác nhau mà không bị nhầm unit nào với unit nào (nhất là với người mới học).

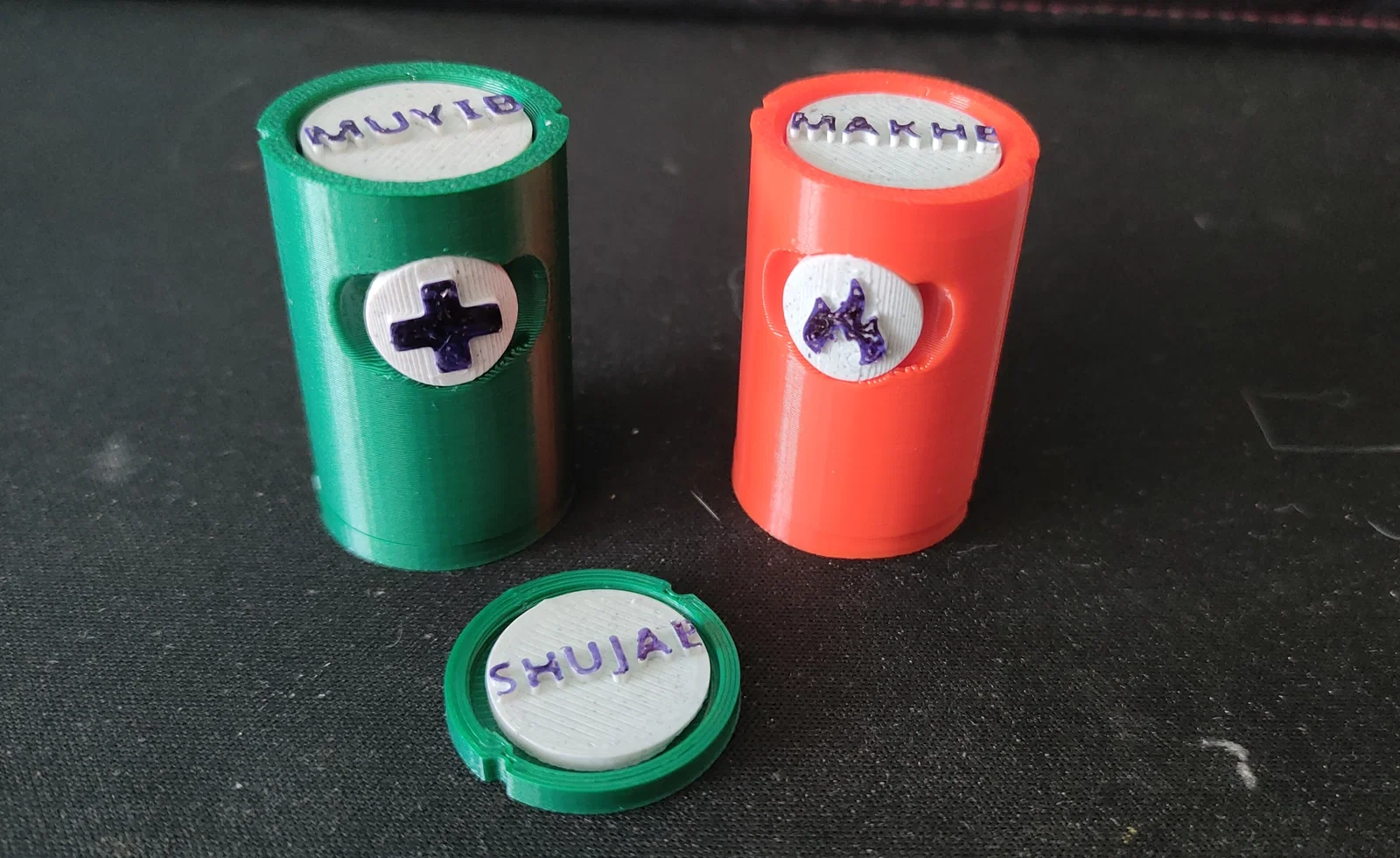

Cuối cùng mình chốt được giải pháp này: một silhouette dạng trụ (cylinder) kèm 2 token. Một cái (ở trên) cho tên unit profile, và cái thứ hai gắn phía trước ống trụ để phân biệt các loadout khác nhau.

Cách dùng?

File example.3mf có sẵn proxy đã được ghép hoàn chỉnh.

silhouettes_<offset>_offset - 3 folder này chứa cùng một dải ống trụ silhouette (S1-S8) nhưng với 3 mức offset khác nhau. Bạn chọn cái phù hợp với máy in của bạn để front token và đế SX có thể khóa vào đúng chỗ dễ dàng, không quá chặt mà cũng không bị lỏng.

top_token_unit_names_<army> - các folder này chứa top token với tên unit profile ở trên.

front_token_loadout_icons - folder này chứa một bộ icon cho front token (+ một file template) để dùng phân biệt cùng một unit nhưng khác loadout.

Chỉ cần ghép cả ba phần token vào đúng vị trí (xem example.3mf) là ra proxy hoàn chỉnh. Nếu muốn “blank” thì bạn có thể dùng các template token.

Nếu bạn muốn chỉnh sửa hoặc tự tạo phiên bản của riêng mình, xem mục Cách chỉnh sửa.

Cách in?

silhouettes_<offset>_offset - mình khuyên dùng nozzle 0.4mm với layer height 0.16mm hoặc 0.2mm, vì cơ chế khóa của front token cần độ chính xác. (Tùy máy/tùy cài đặt nên kết quả có thể khác nhau.) Mình in với supports và 15% cubic infill, thấy rất ổn. Hãy dùng offset phù hợp với thông số máy in. Quan trọng là front token phải lắp vừa vào ngàm khóa phía trước nhưng không được lỏng tới mức rơi ra; còn phần đế phải đủ ma sát để đứng vững, nhưng vẫn cho phép canh các marker LoF.

top_token_unit_names_<army> - mình khuyên dùng nozzle 0.2mm vì token chỉ đường kính 19mm — chữ trên top token với những tên unit dài có thể bị khó đọc nếu dùng nozzle lớn. Nozzle 0.4mm vẫn in được, nhưng vấn đề dễ đọc sẽ rõ hơn. Ngoài ra, bạn nên đổi sang filament tương phản màu cho vài lớp cuối để chữ nổi bật và dễ đọc hơn.

front_token_loadout_icons - mình khuyên dùng nozzle 0.2mm vì token rất nhỏ — icon có thể bị khó đọc nếu dùng nozzle lớn. Nozzle 0.4mm vẫn ổn, nhưng sẽ kém rõ hơn. Ngoài ra, bạn nên đổi sang filament tương phản màu cho vài lớp cuối để dễ nhìn hơn.

Cách chỉnh sửa/tùy biến?

Đây là tài liệu OnShape. Bạn cứ thoải mái copy và chỉnh sửa.

Biến offset đầu tiên ở đầu timeline là phần offset cần cho máy in của bạn để các phần xoay/lắp mượt.

Biến base là bề rộng của phần đế của silhouette.

Biến height là chiều cao của silhouette.

Sketch back_text/back_text cho phép bạn sửa chữ ở mặt sau của ống trụ. Cần right click vào khung chữ và chọn Modify text.

Các surface text top_token_text/top_token_text_* cho phép bạn đổi chữ trên top token. Có vài cách làm (chữ dạng spiral, giữa, giữa-trên và giữa-dưới cho tên dài) và đã được ghi nhãn rõ — bạn chỉ cần supress/unsupress các bước bạn muốn rồi chỉnh sửa.

front_token_icon/front_token_icon_sketch - đây là chỗ bạn nên xóa icon hiện có, rồi import (và transform cho khớp biên, biên nằm ở sketch phía trên) một file DFX của icon bạn muốn dập nổi. Sau đó ở bước front_token_icon/front_token_extrude, bạn sẽ cần bỏ chọn và chọn lại các mặt (faces) của sketch icon mà bạn muốn được đùn nổi lên.
