Giá gắn phụ kiện KitchenAid nam châm - Tham số (Parametric)

Mẫu này là một bản remix từ https://www.thingiverse.com/thing:4340836, mà bản đó lại là remix từ https://www.thingiverse.com/thing:3252061.

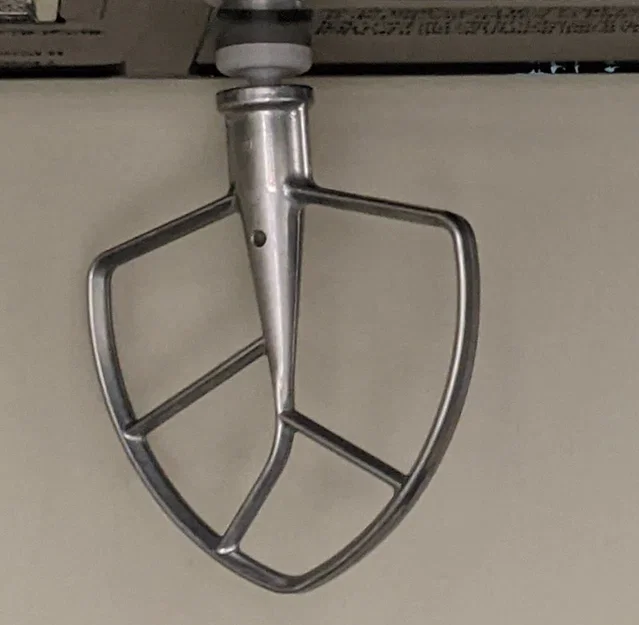

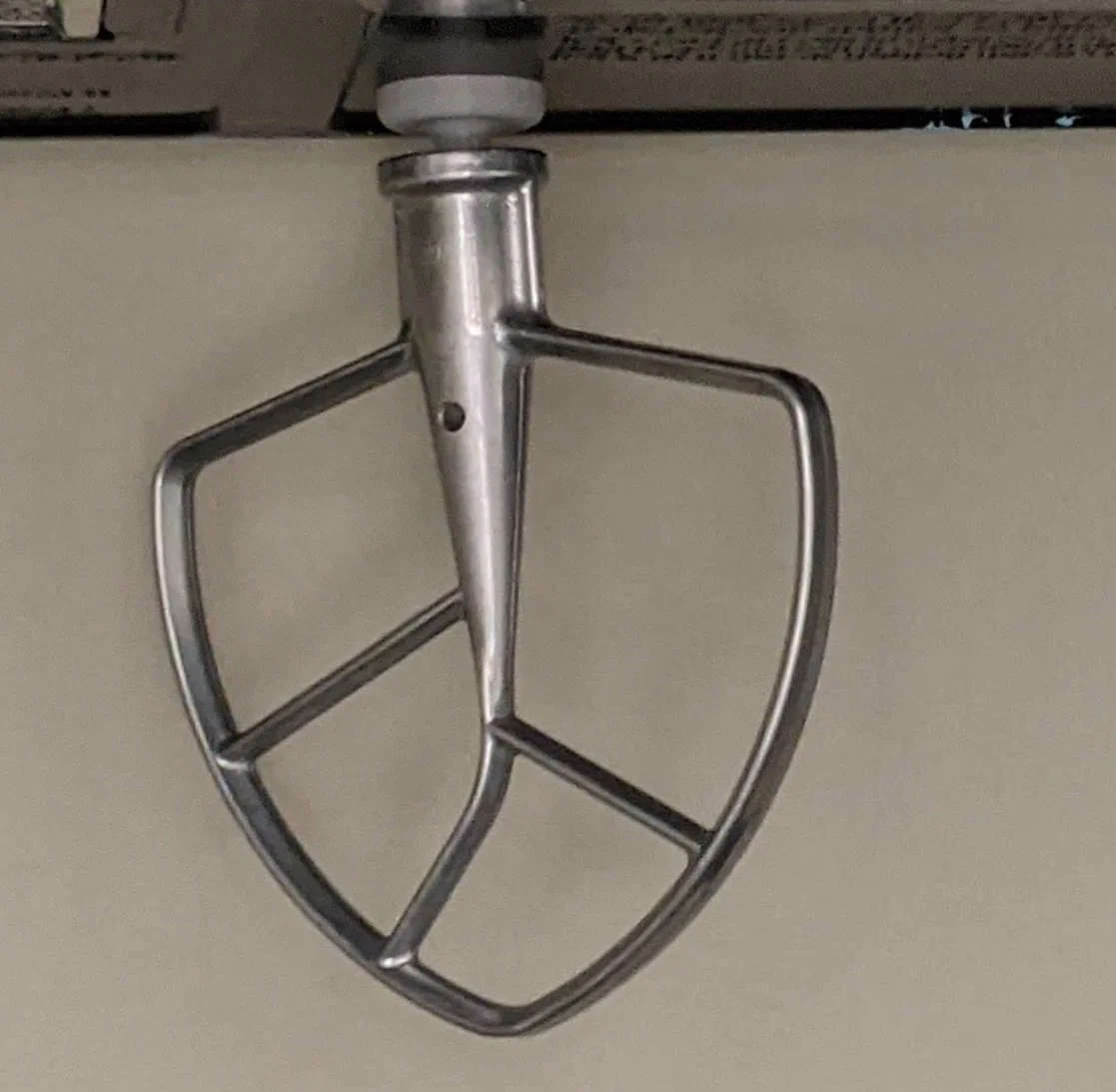

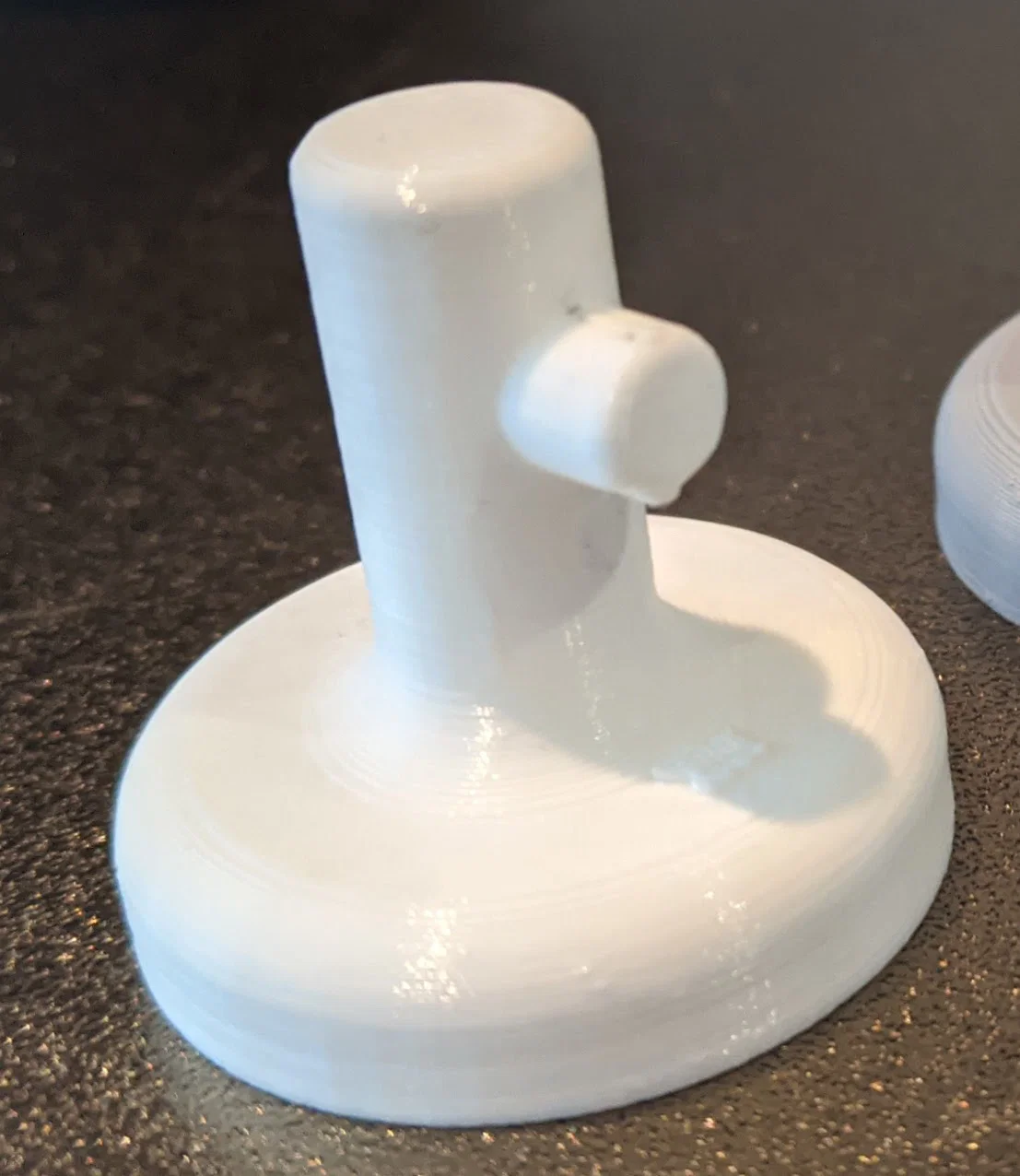

Đây là một cái ngàm/giá gắn (mount) cho các phụ kiện của máy trộn KitchenAid dạng stand mixer, thiết kế để nhúng sẵn một viên nam châm (embedded magnet) nhằm cho phép bạn dán nó vào mặt dưới của một bề mặt có từ tính—trường hợp của mình là đáy lò vi sóng.

Mẫu này có một số biến tham số (parametric variables) phòng khi bạn dùng nam châm kích thước khác hoặc lực hút khác và muốn chỉnh lại. Theo thiết kế hiện tại thì nó vừa với nam châm của McMaster Carr ở đây: https://www.mcmaster.com/5862K111/

Mẫu của mình được đo đạc và dựng lại từ đầu, và thực tế không dùng bất kỳ số đo nào từ các mẫu gốc mà nó lấy cảm hứng.

Nếu bạn thích những gì mình làm thì có thể ủng hộ qua Buy Me a Coffee.

Hướng dẫn in

File cấu hình dự án Slicer của mình có đính kèm để bạn tham khảo, nhưng mình đã in như sau:
Supports:
Có — rất khuyến nghị ở các phần overhang dễ thấy

Resolution:
0.2mm

Infill:
5–10%

Filament_material:
Không quá quan trọng. PETG có thể hợp hơn, nhưng mình dùng PLA vì mấy cái này không chịu tải nặng

Notes:
Mình đính kèm dự án in để minh hoạ chỗ mình thêm supports, và trong đó cũng có thiết lập pause ở mức 6mm để nhúng nam châm vào.
