Afterbearner – Prusa Bear Afterburner (StealthBearner hiện tại)

Tác giả Sebastian_96540

Lượt tải
1.578
Lượt thích
256
Lượt coi
15.496
Bản remix
1

File 29 35,1 MB

  • ChainFixtureFrame_1777647153.stlSTL · 155,9 KB
  • ChainFixtureBedV2_1777647154.stlSTL · 392,4 KB
  • heatbed_terminals_cover_repaired_1777647155.stlSTL · 117,2 KB
  • 2x2_Y_Moto_v2_p1_1777647156.stlSTL · 211,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#358513
Danh mục
Máy In 3D
Ngày đăng

Mô tả

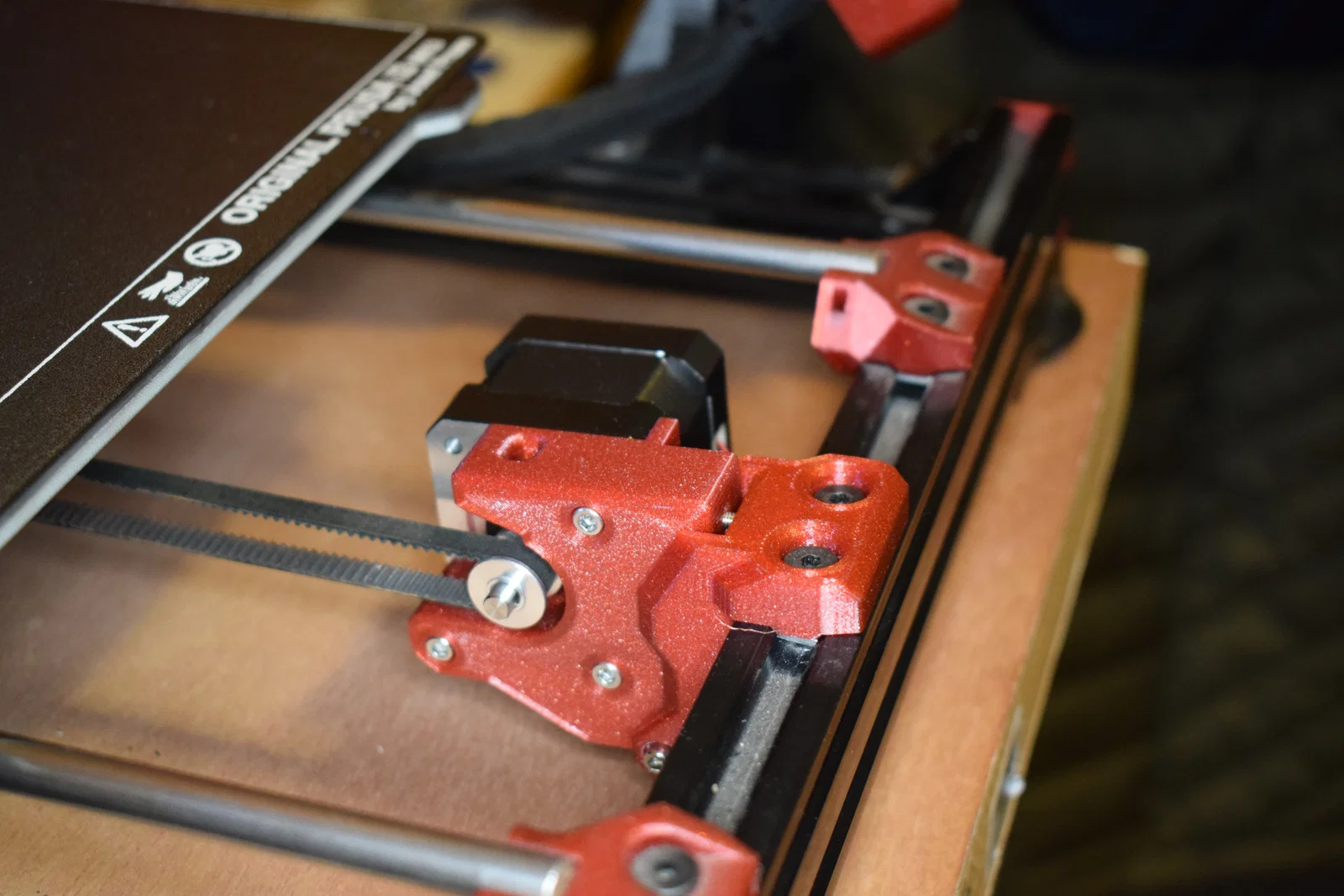

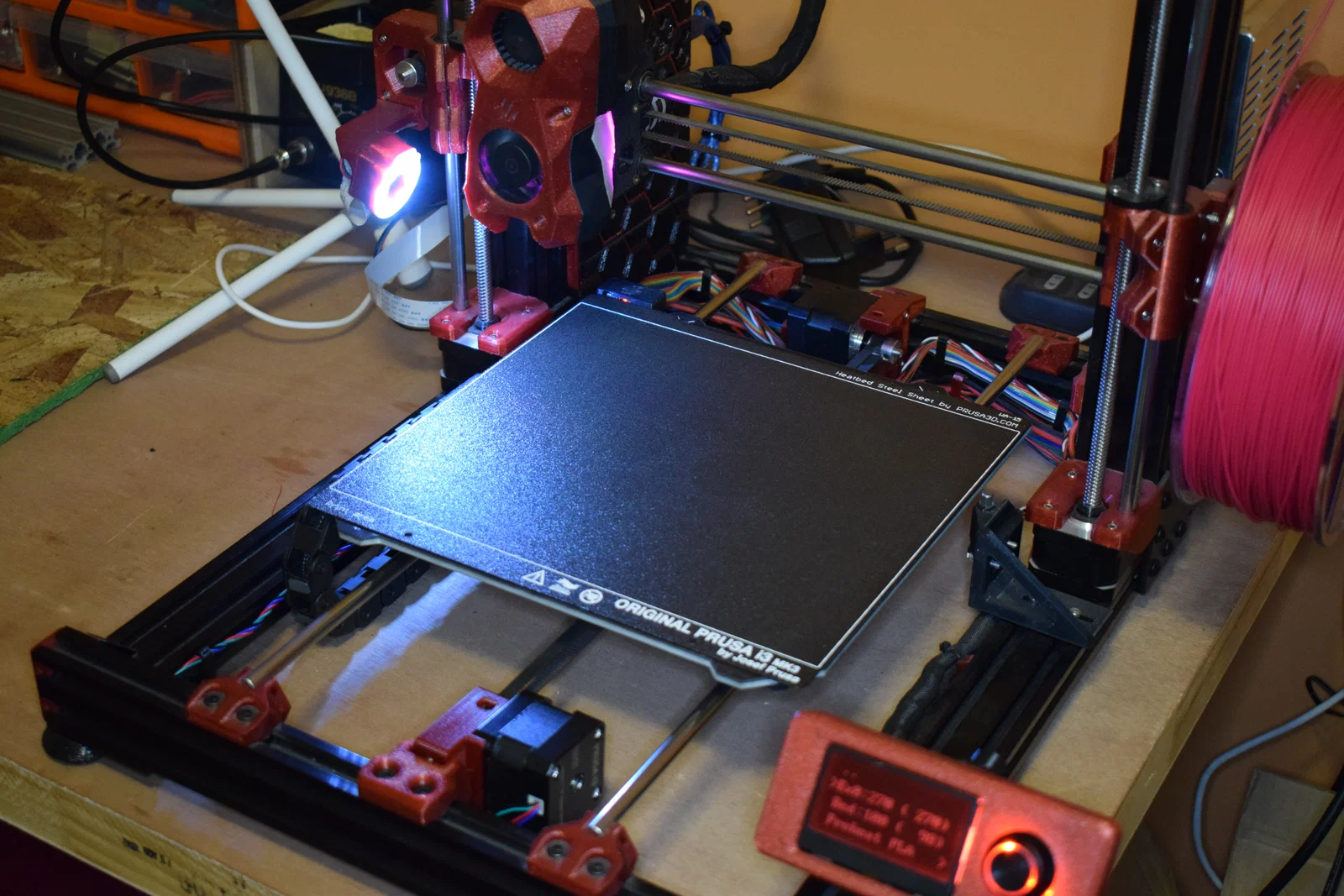

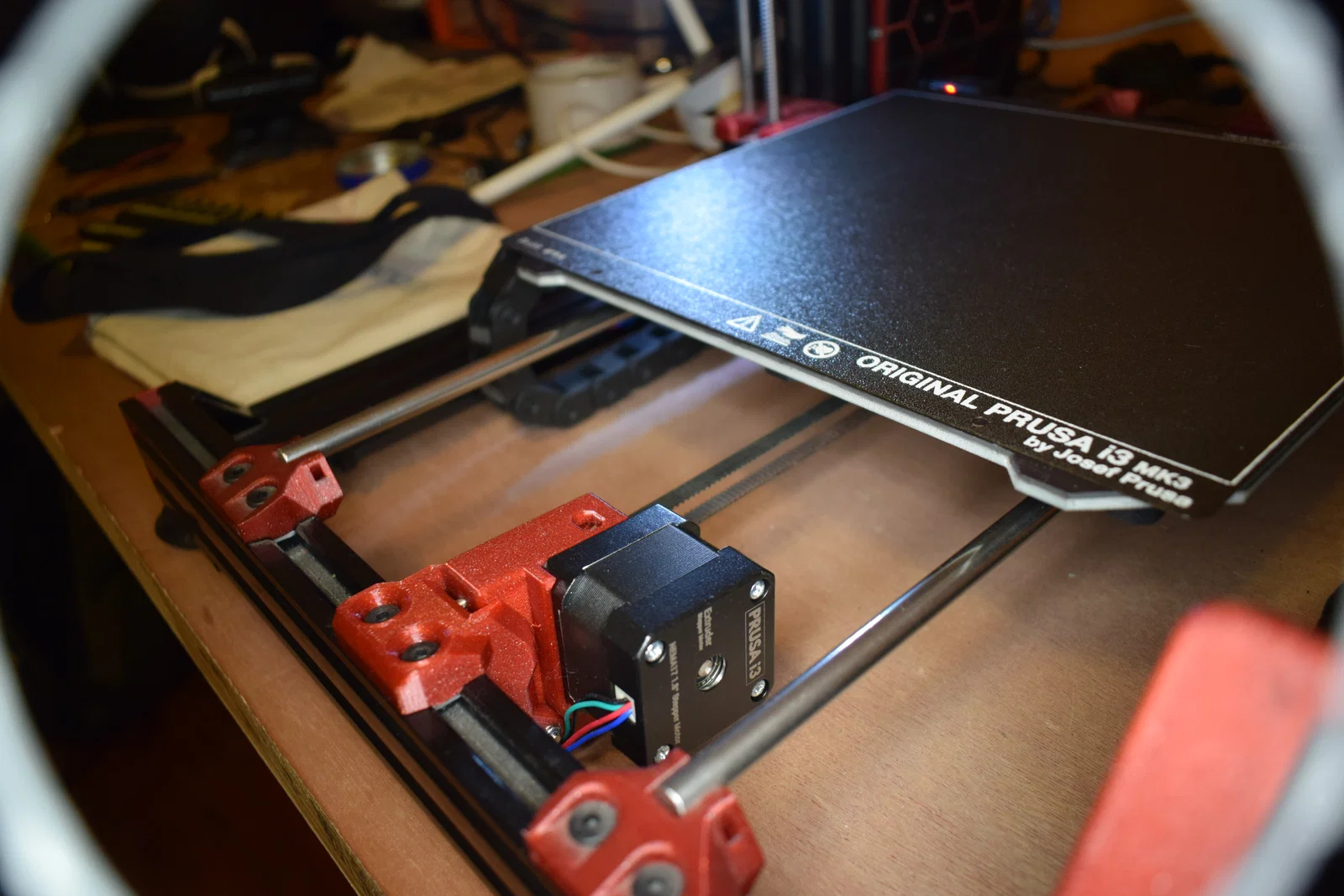

Thêm motor phụ để bù trọng lượng của bed bằng cách dùng khe driver Z và cấp thêm dòng điện. File nằm trong thư mục Dual Y motors upgrade. Lưu ý: máy của mình dài theo trục Y hơn kích thước tiêu chuẩn, nên mình mới gắn thêm được đồ. Các chi tiết đã được mirror so với trong video để bạn khỏi phải đổi dây trên motor mới để đảo chiều.

Update: Video in ở tốc độ @ 350mm/s

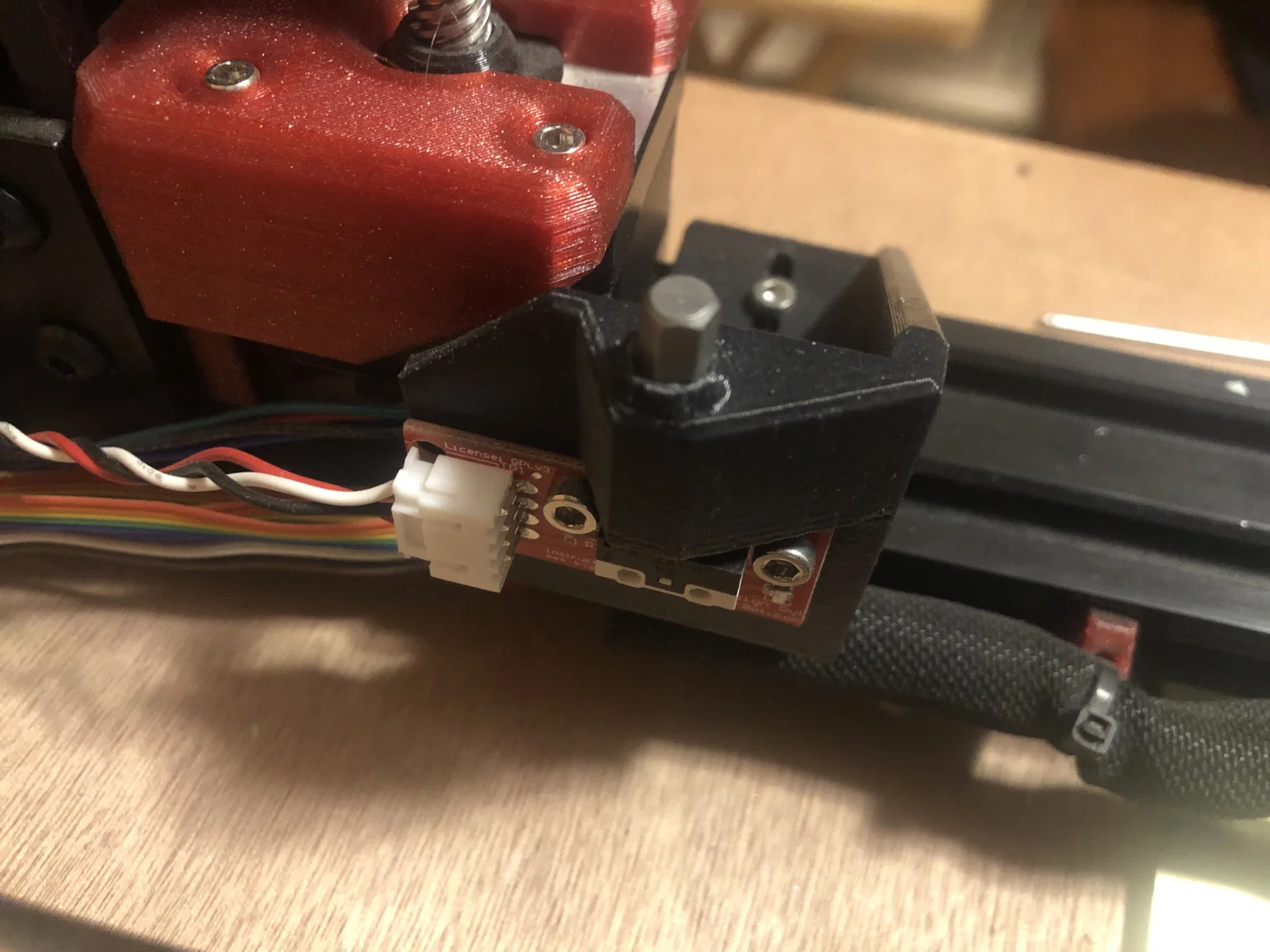

UPDATE - đã thêm Nozzle Endstop, chạy được với đầu lục giác (allen bit). Có thể sẽ cần chỉnh hoặc remodel nếu bạn dùng loại allen bit/pocket khác; mình up kèm file step để bạn sửa khi cần.

UPDATE - đã thêm x-carriage cho stealthbearner mới và nắp dây (cable lid) đã mod. (Nếu bạn muốn nâng cấp mà không muốn thay carriage mới thì có thể khoan 2 lỗ phía trên bằng mũi 4 mm, sâu 4mm, rồi gắn 2 threaded inserts (mình làm trên 2 máy thì ok, nhưng bạn tự chịu rủi ro).

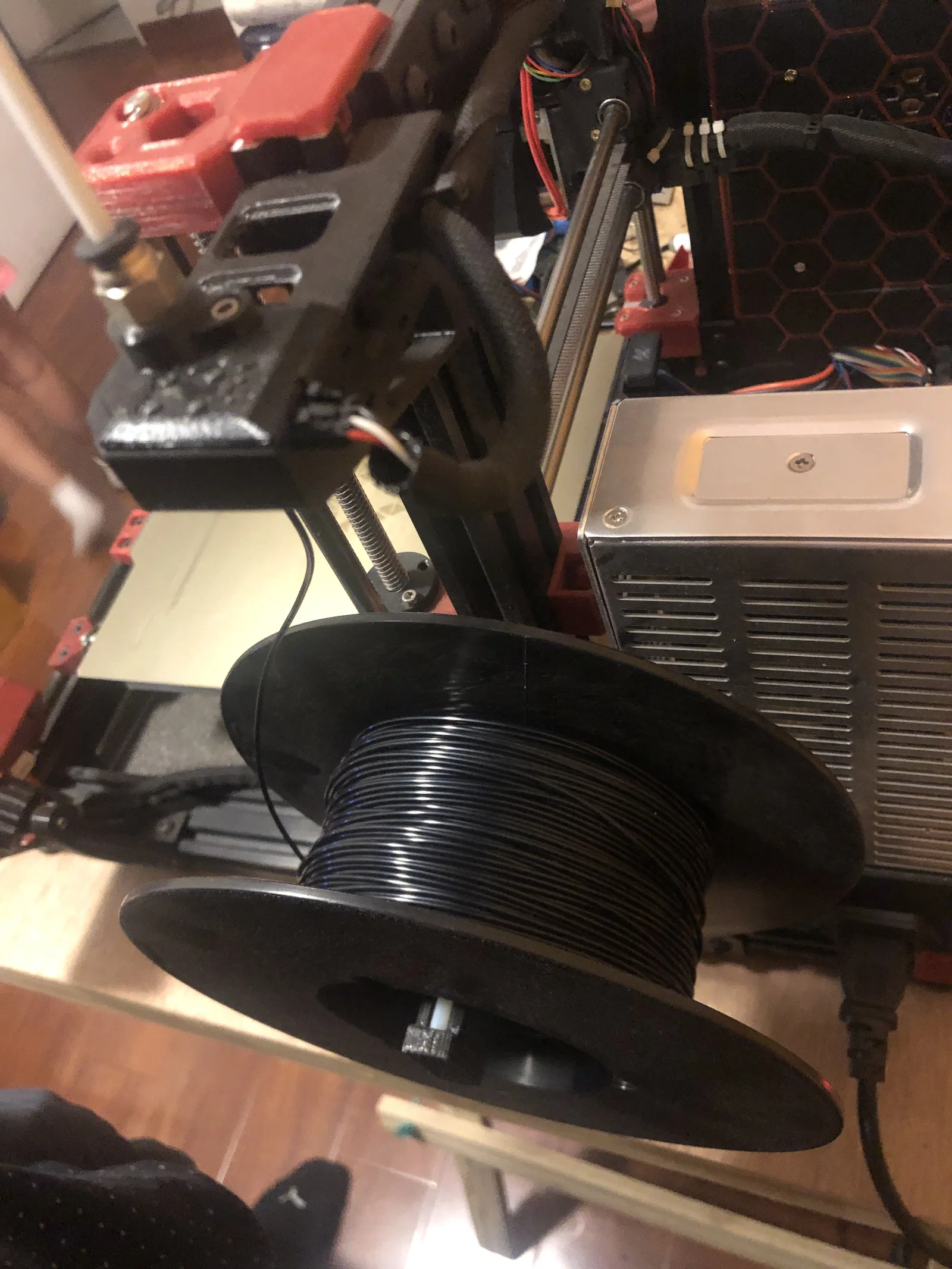

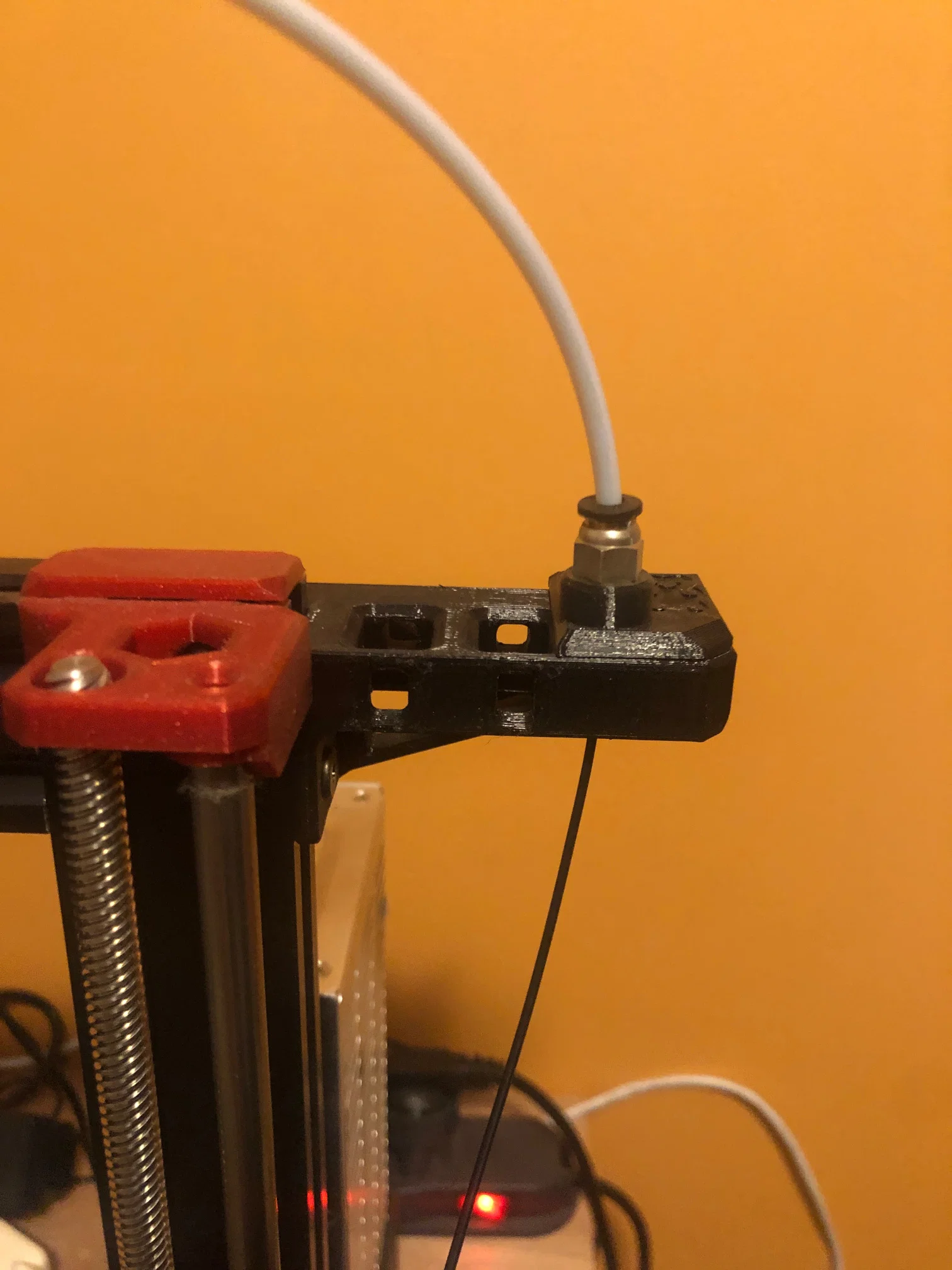

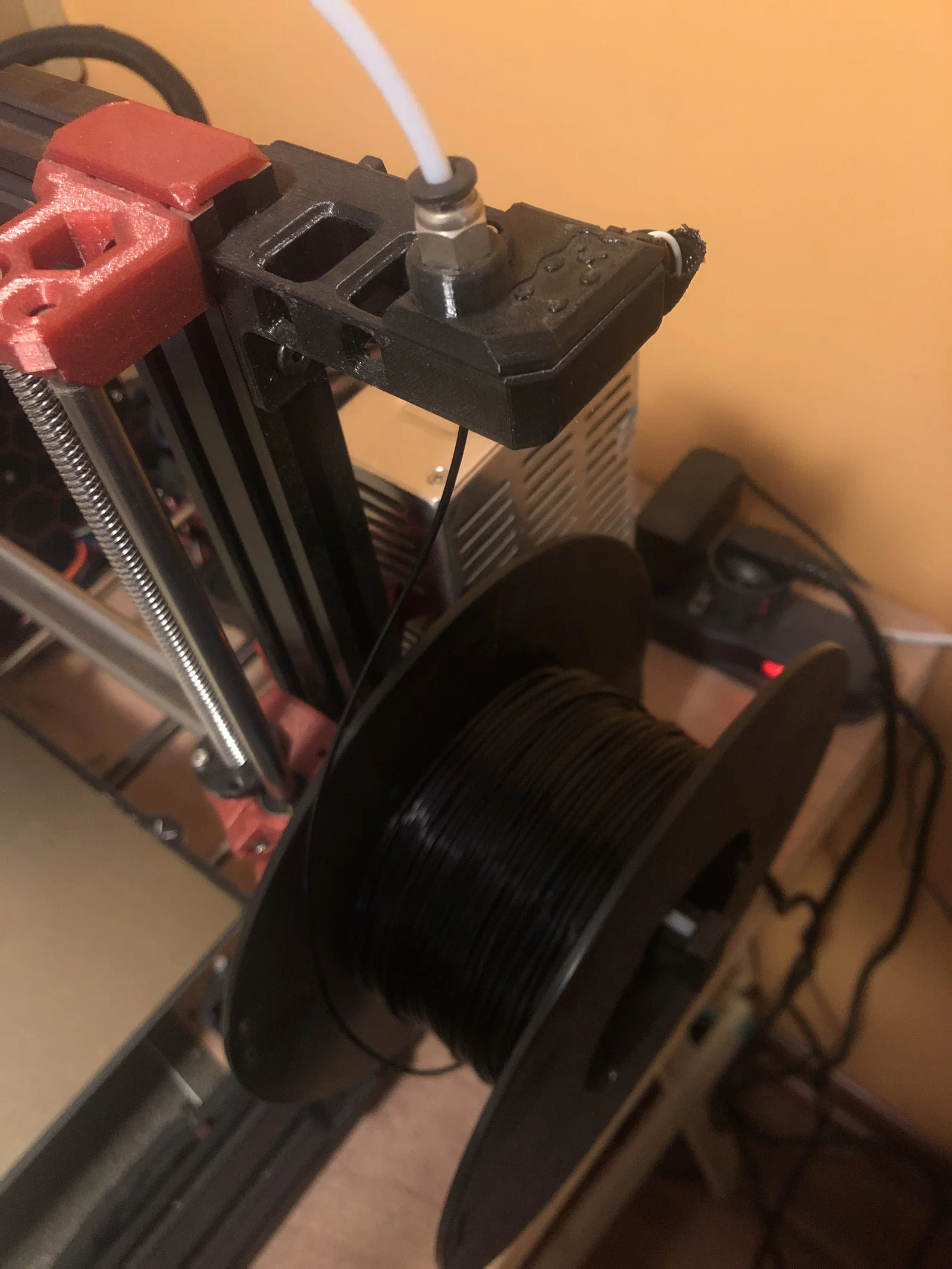

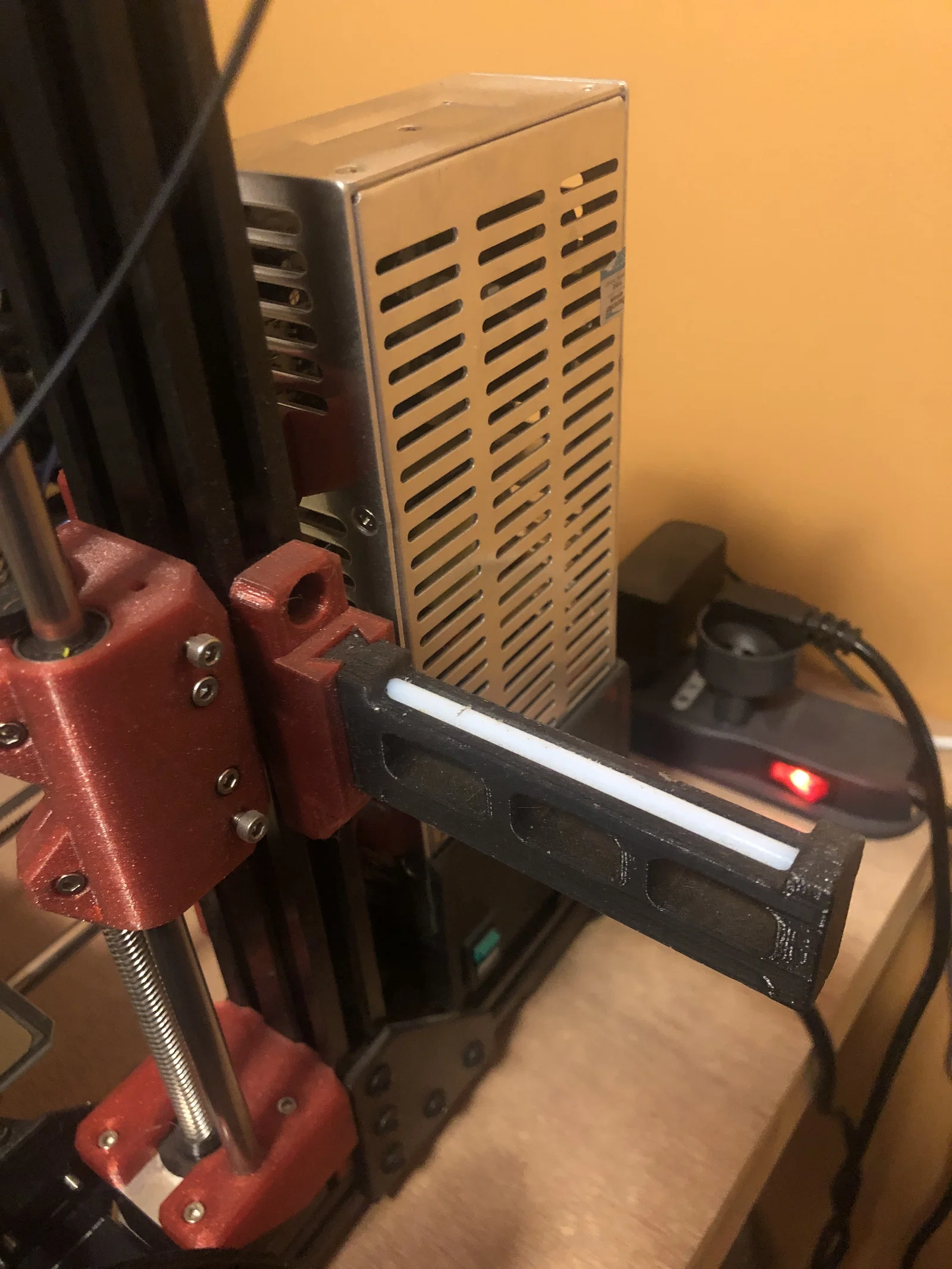

UPDATE - thêm một cable cover mới để giữ các connector nằm trên đỉnh extruder nhằm tăng hành trình trục X để gắn z-endstop tương tự Voron 2.4, và thêm một part để dùng chung filament sensor của Mk3 với reverse bowden, kèm một spool holder. CHỈ DÙNG ĐƯỢC VỚI BEAR UPGRADE vì nó bắt vào các extrusion bên hông.

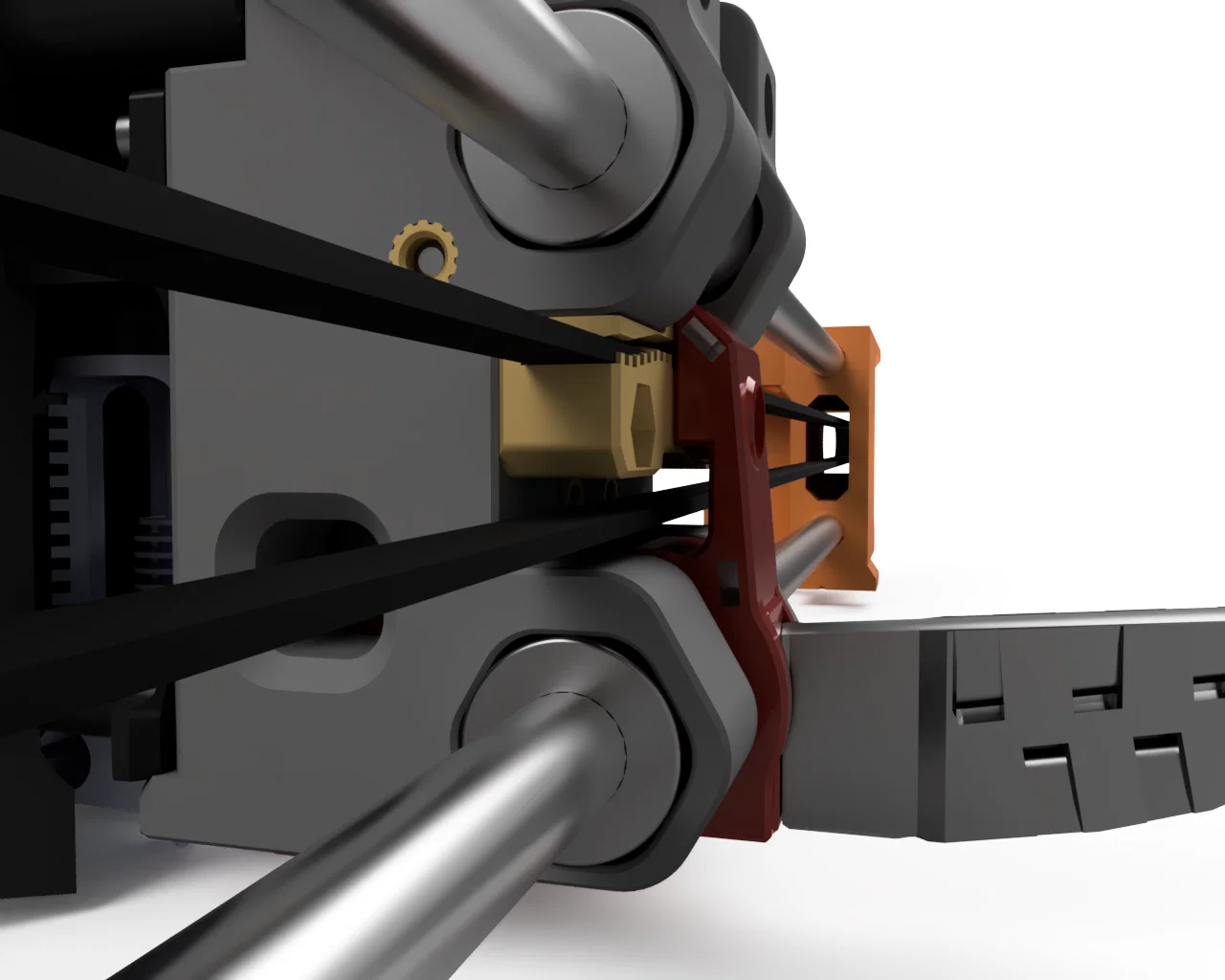

Update V2: làm phần strain relief chắc hơn vì bản cũ hơi mềm/rụt rịch (beltlid và cable guide V2)

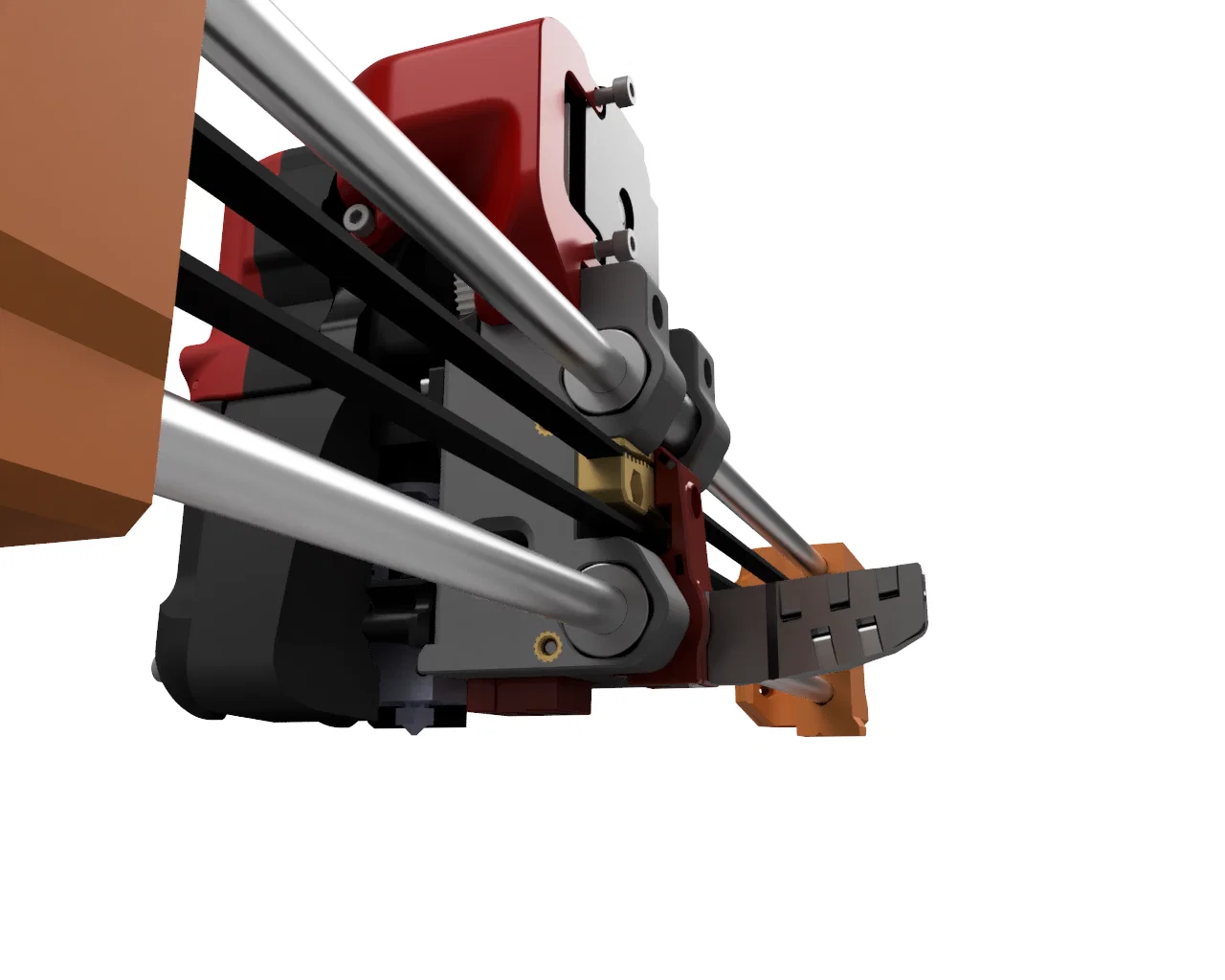

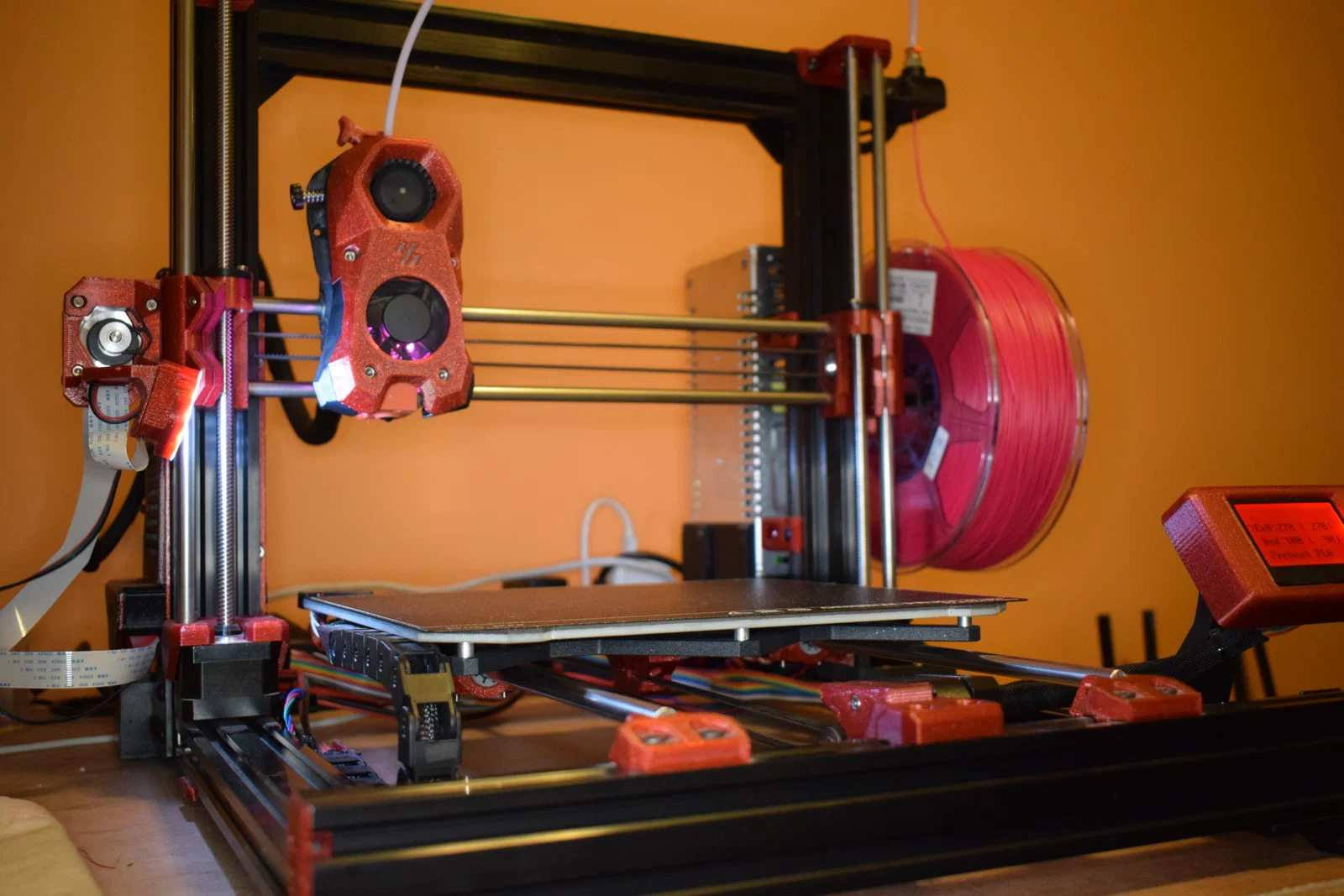

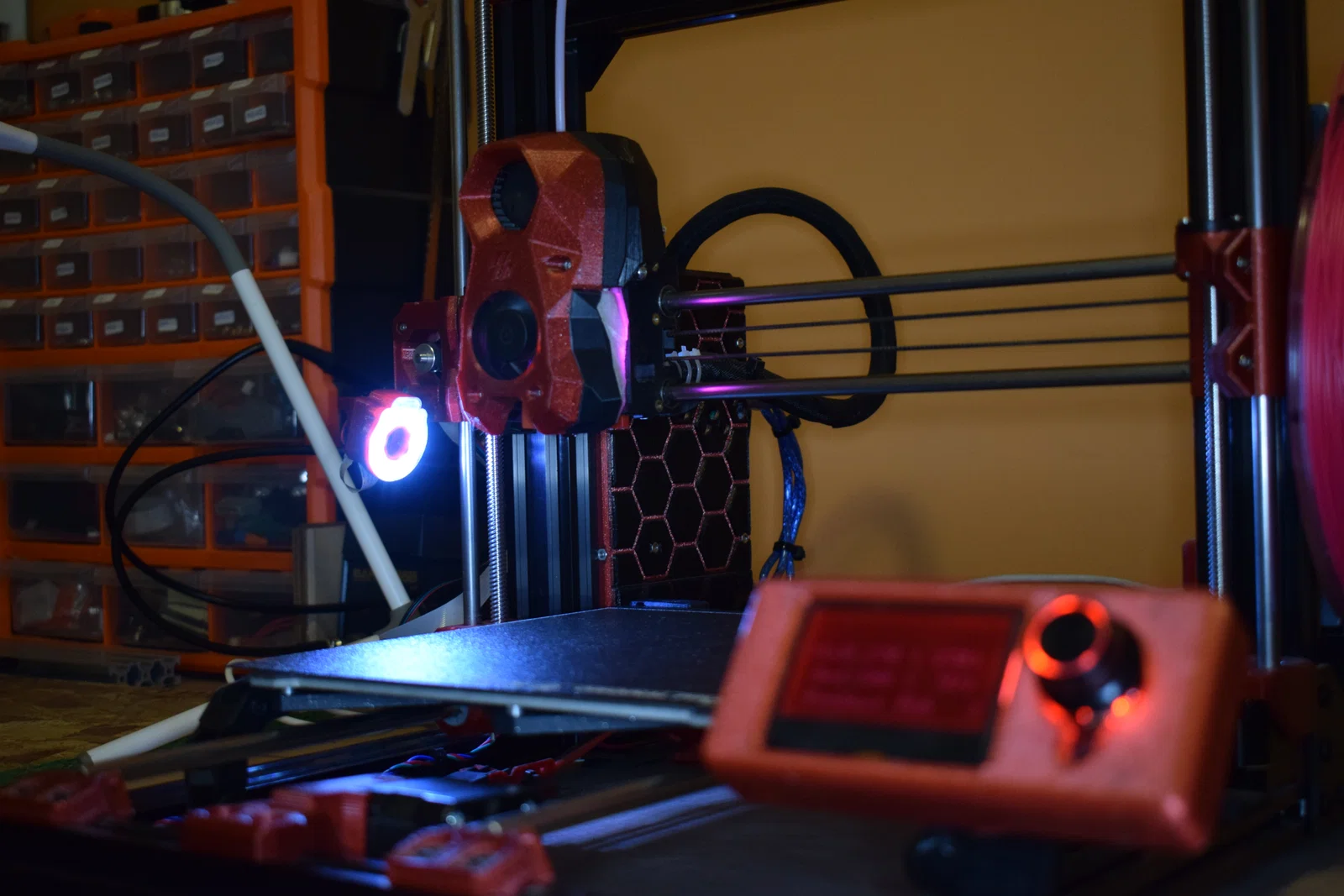

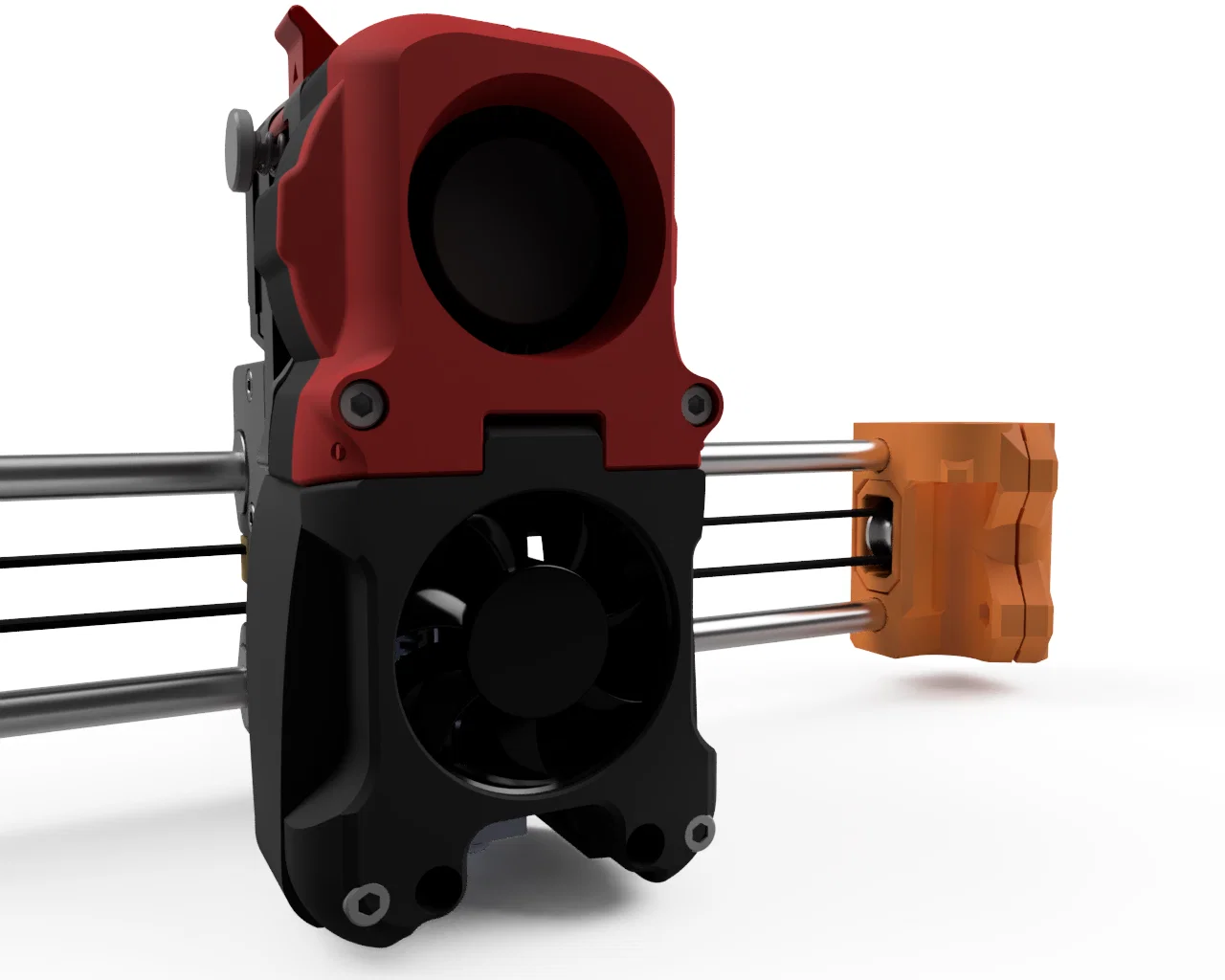

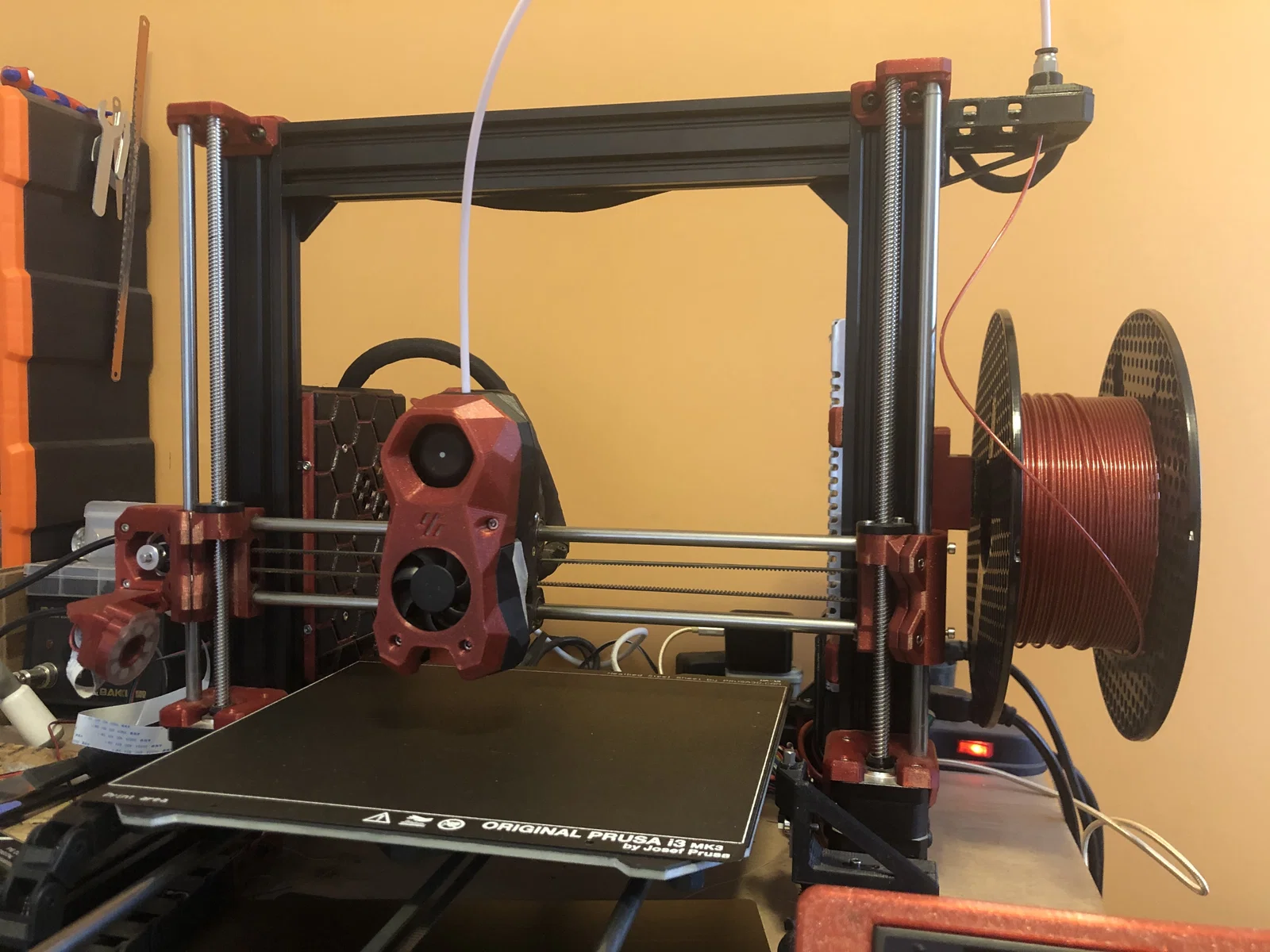

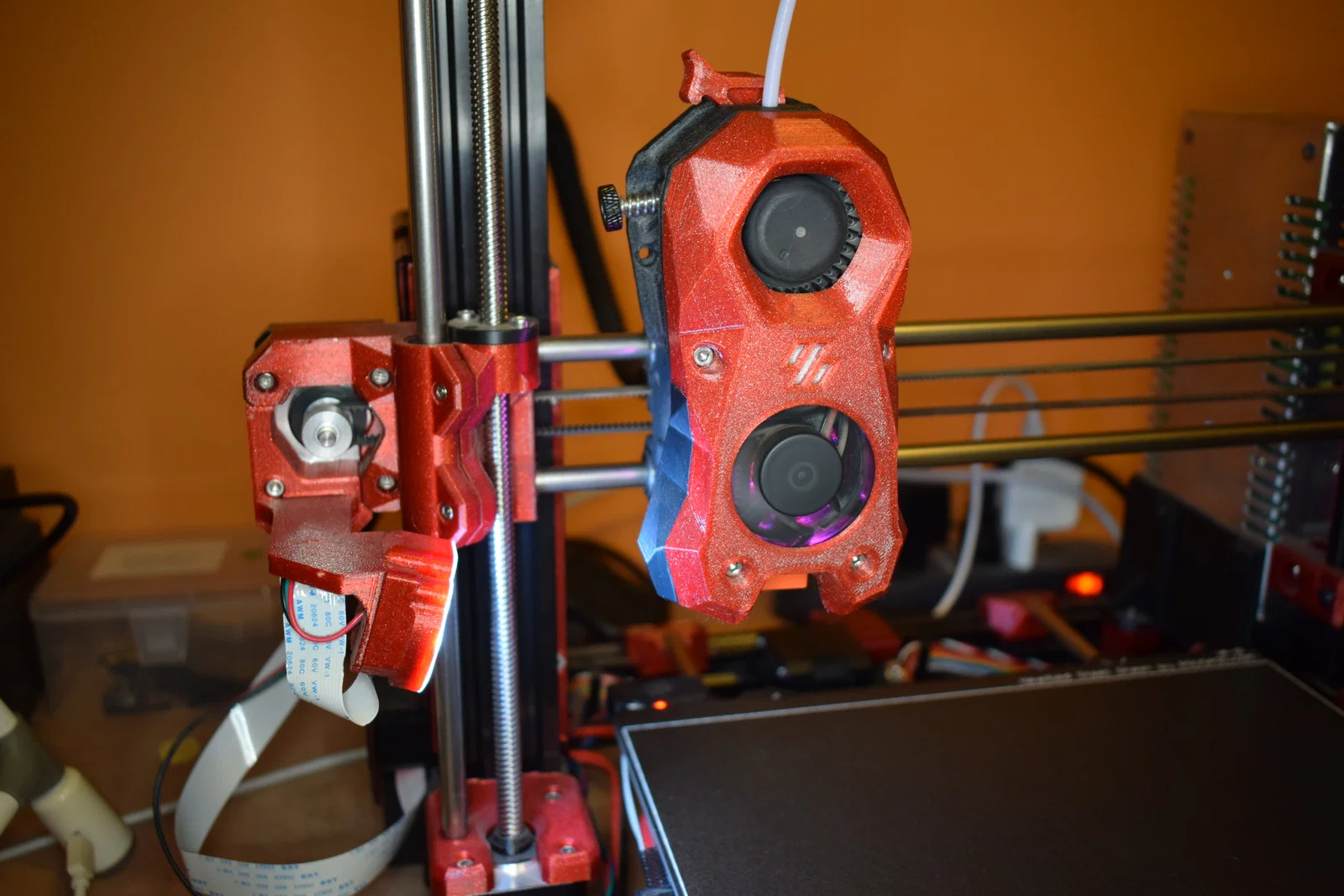

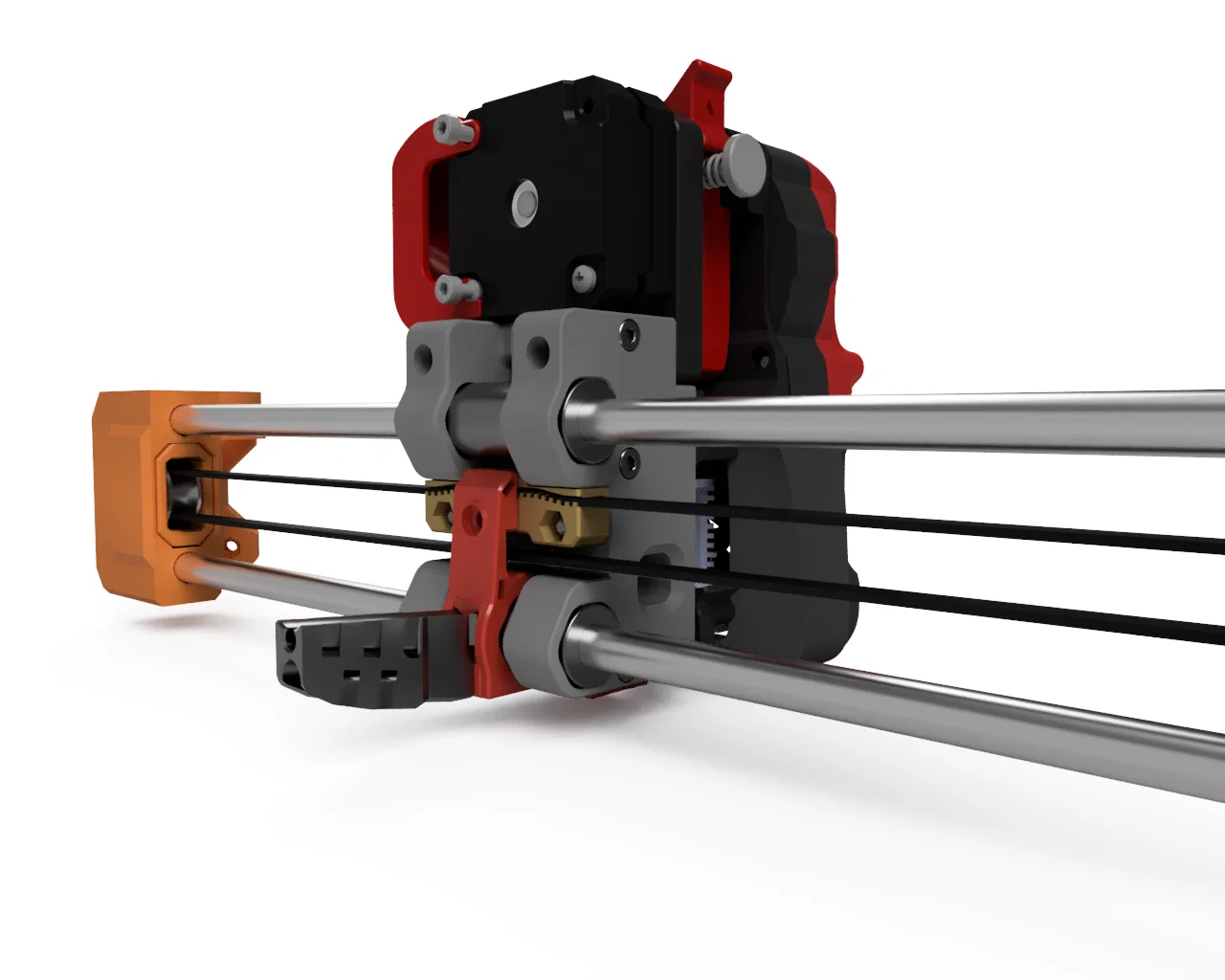

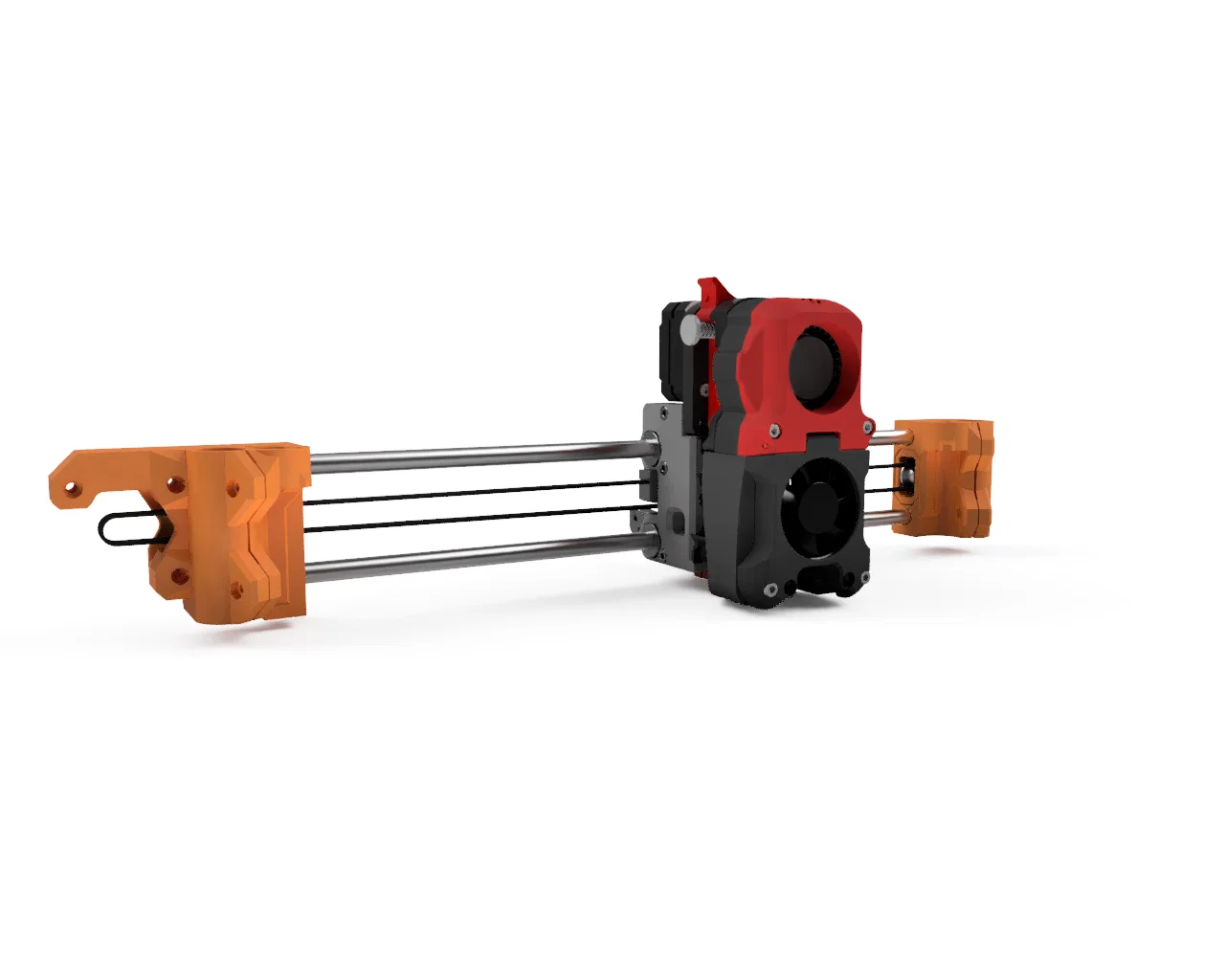

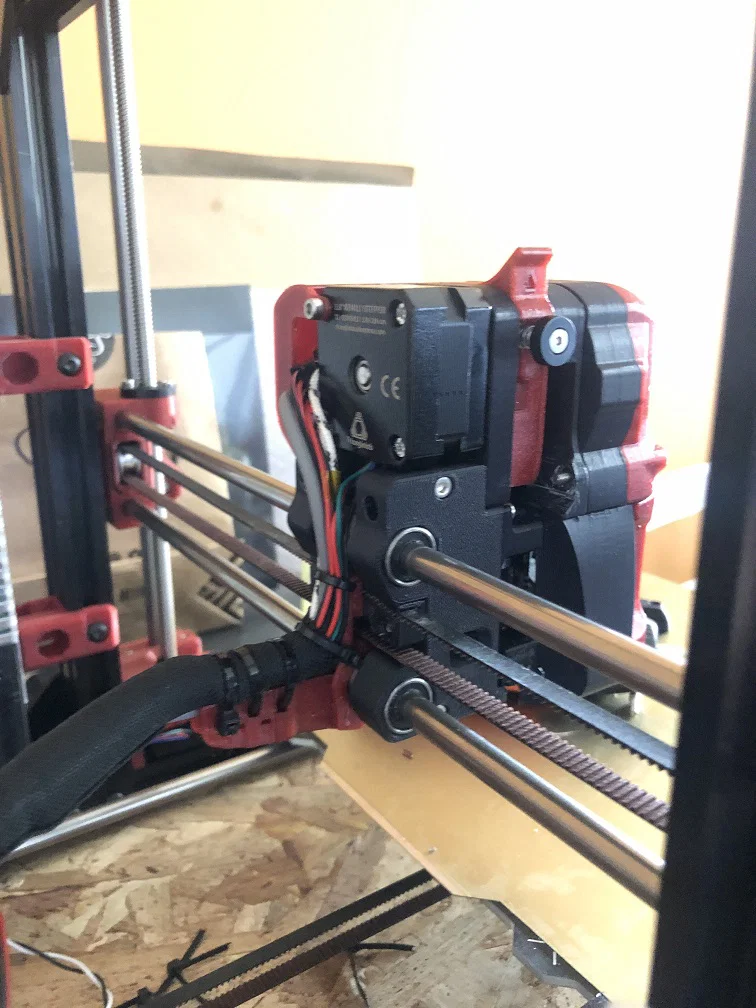

Mod để gắn extruder/toolhead Voron Afterburner lên Prusa i3 Mk3 và các đời mới hơn.
Remix từ Voron Design Legacy X carriage và BearExxa Bear upgrade.

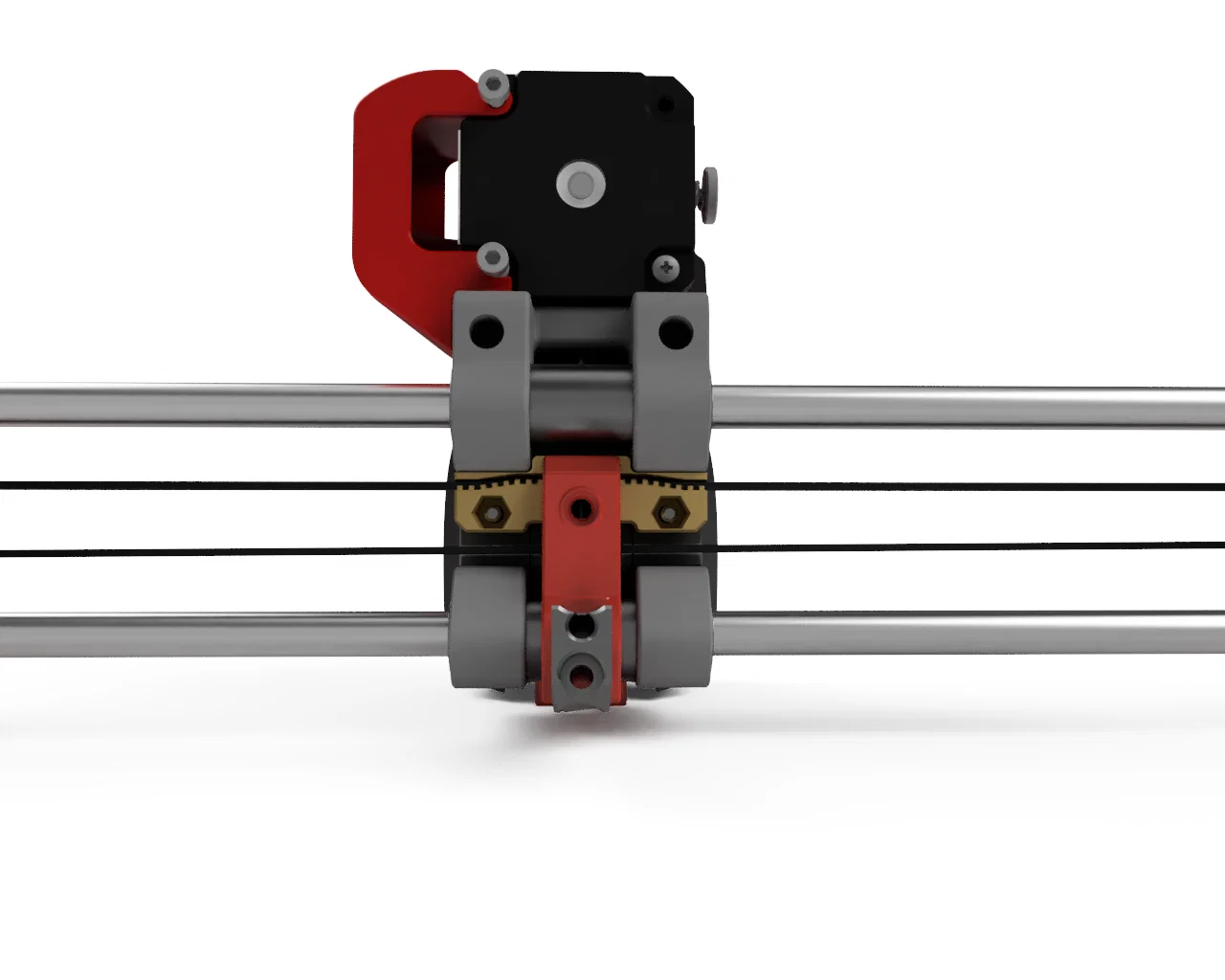

Mình phải đưa 2 thanh linear rods lại gần nhau 5 mm để tương thích với Legacy X carriage, nên bạn sẽ phải lắp lại cụm trục X.

Dùng heat inserts và ốc m3x40, m3x35, m3x30, m3x25 cùng toàn bộ hardware cho Voron Afterburner.

Mình mới build xong và chưa cấu hình firmware gì hết.

Đã thêm file STEP.

File Fusion360 tại https://www.thingiverse.com/thing:4742758

Voron Design Afterburner Github: https://github.com/VoronDesign/Voron-Afterburner
Bear Upgrade x axis: https://github.com/gregsaun/bear_extruder_and_x_axis

Hướng dẫn in

In với 20% đến 25%
5 lớp top và bottom
4 perimeters
Không cần support
