Umikot 58mm - Các tùy chọn vòng bi và insert

Cơ bản thì đây là phiên bản cập nhật từ bản gốc và hai bản remix khác, kèm theo tùy chọn vòng bi mới. Bản remix này cũng cung cấp đường link tới file Onshape để các bạn tùy chỉnh theo dung sai của máy in hoặc dùng các loại vòng bi có kích thước khác, không bị giới hạn chỉ ở loại 693zz.

Phần heat insert thì chắc là tương tự như phiên bản của 3Daemon, do mình không có file CAD nên cũng chưa chắc chắn 100% được.

Về vòng bi chặn (thrust bearings), nó có kích thước giống vì bạn ấy đã chia sẻ file STEP. Tuy nhiên, mình đã chỉnh lại độ dày của vòng xoay (Spin Ring) để nó mỏng hơn một chút. Chúng ta chắc vẫn có thể giảm thêm được 1mm tổng chiều cao. Mọi người xem trang của bạn ấy để biết cách lắp ráp nhé.

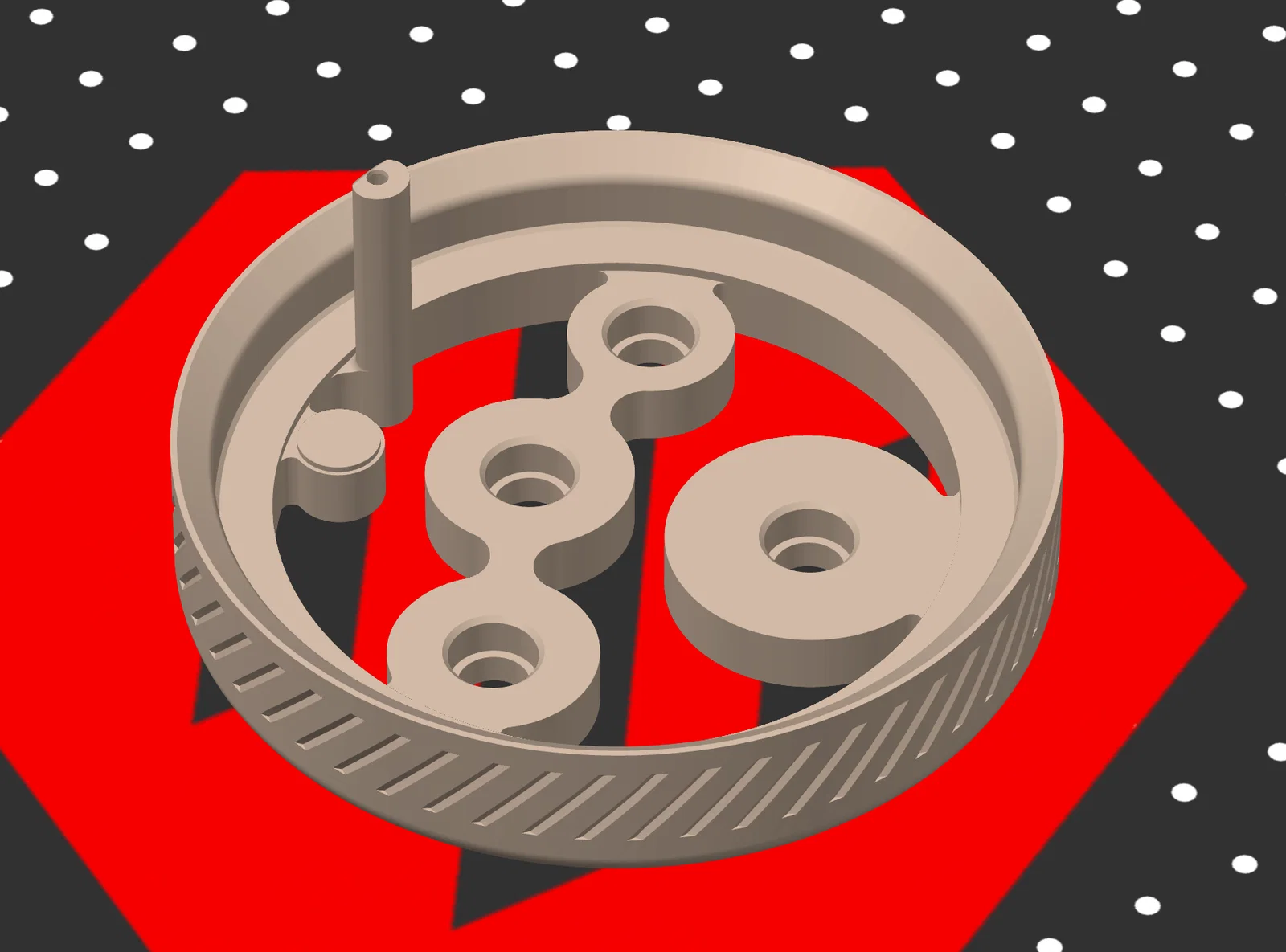

Mình có bổ sung thêm một phiên bản dùng vòng bi 693zz thay vì vòng bi chặn, giúp vòng xoay mỏng hơn và chỉ cần 4 vòng bi thay vì 8 cái như loại cũ. Có thể loại này chưa phải tối ưu nhất, mình chọn loại nhỏ nhất thôi nên các bạn cứ cân nhắc nhé.

Nó cũng sẽ cần một vòng đệm nhỏ để tạo tiếp xúc giữa vòng bi và bánh răng Umikot. Mình chưa làm xong phần đó vì còn chờ vòng bi về.

Bản mod này dùng ốc M3 - CHC, đầu ốc sẽ hơi nhô ra ngoài một chút.

Vòng bi 693zz đã được mình kiểm tra và hoạt động rất tốt :) Mình sẽ in toàn bộ bộ Umikot trong vài ngày tới!

Giữa tháng 2 khi linh kiện về mình sẽ kiểm tra kỹ hơn.

Đây là link file CAD Onshape, nơi bạn có thể tùy chỉnh kích thước vòng bi sao cho phù hợp với loại đang có sẵn. Có hai phiên bản được chia thành hai nhánh: loại dùng vòng bi F5-10m và loại dùng vòng bi 693zz. Phiên bản này không bao gồm tay cầm, nhưng vẫn có đầy đủ các tính năng cơ bản của Umikot tiêu chuẩn.
