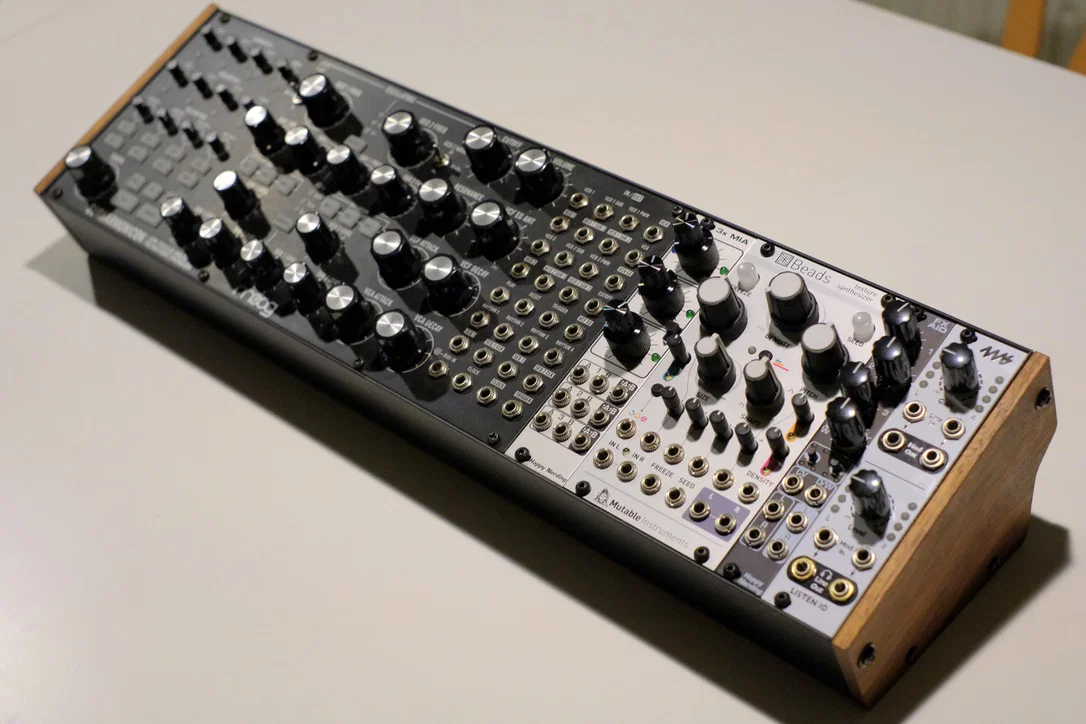

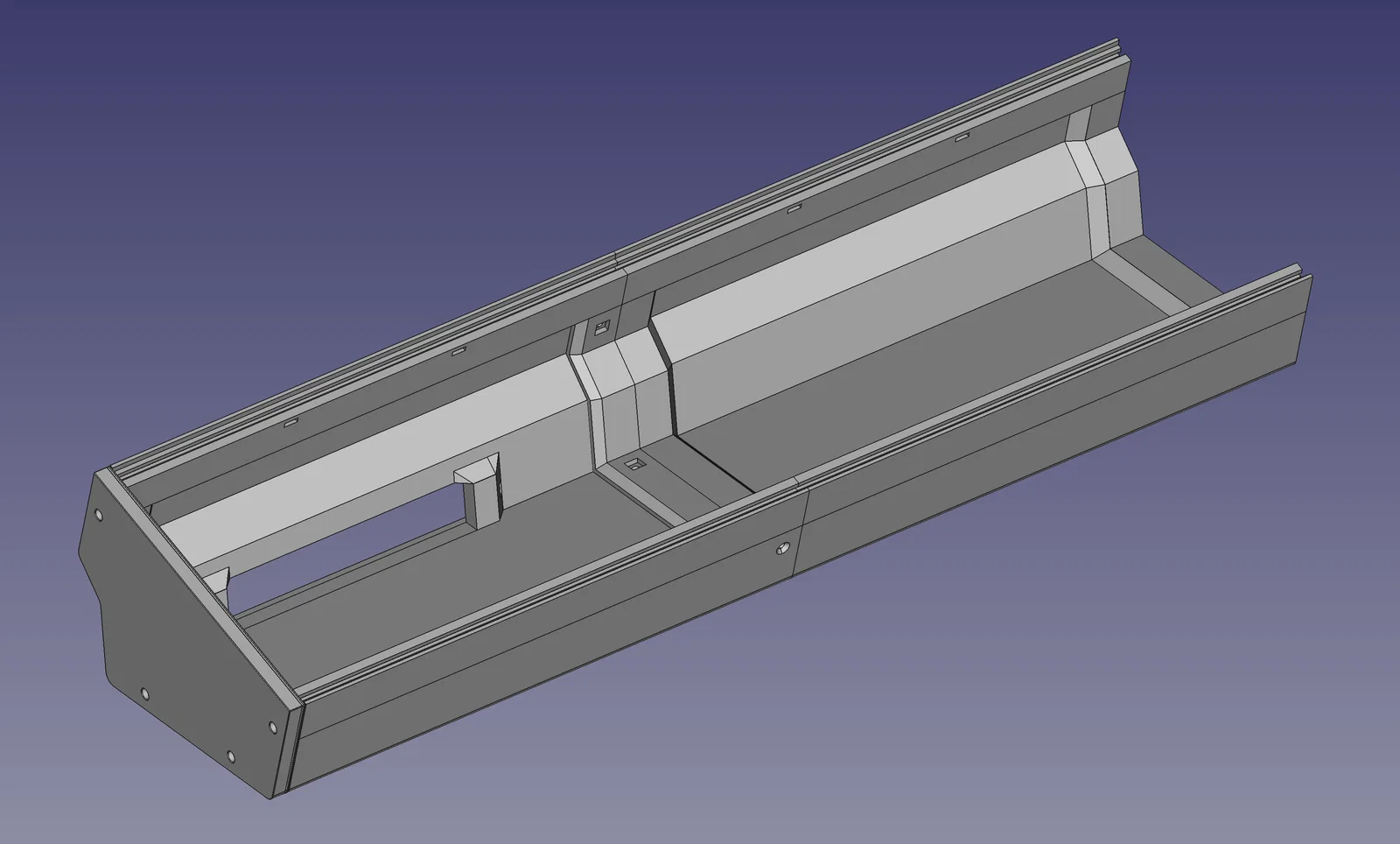

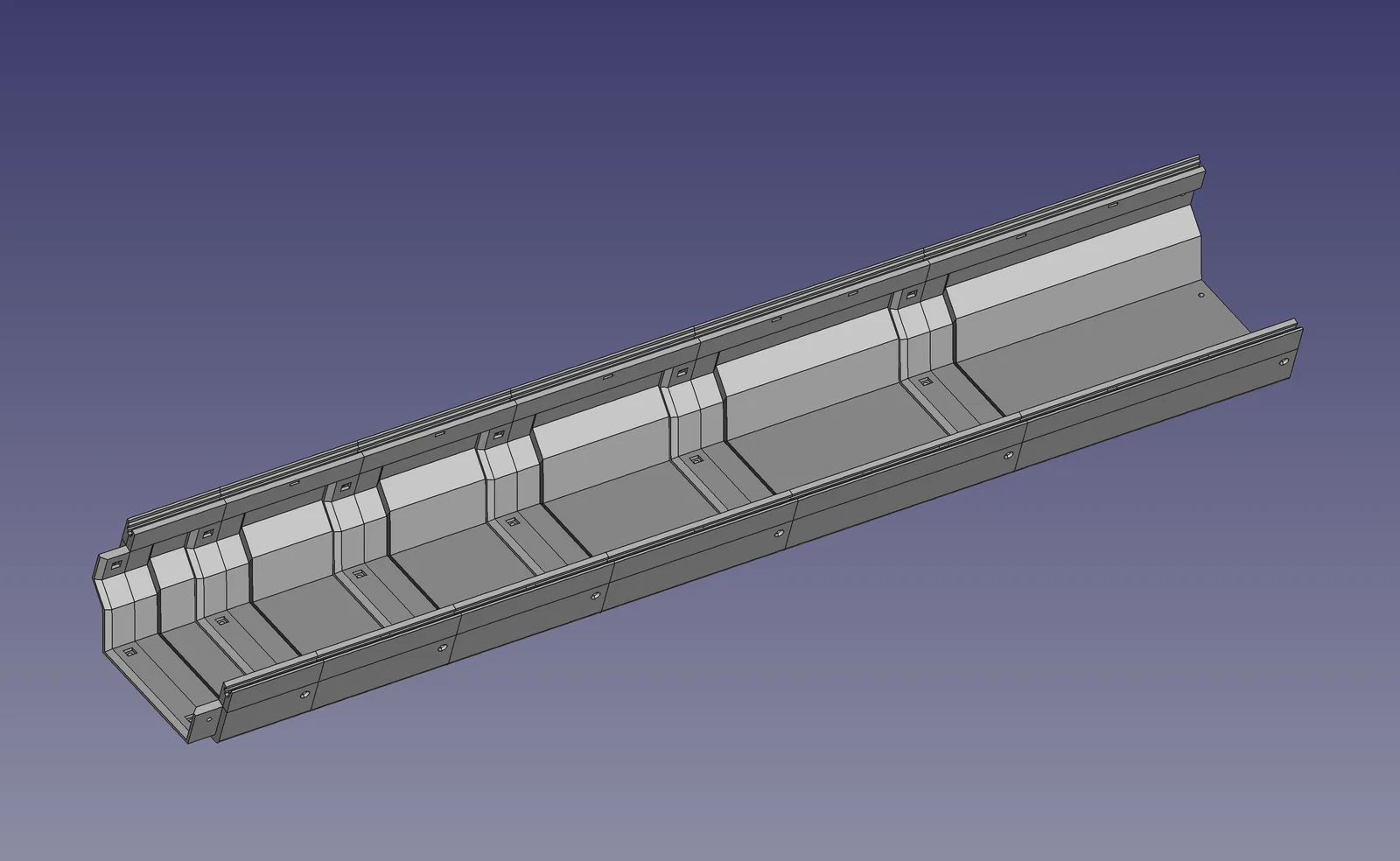

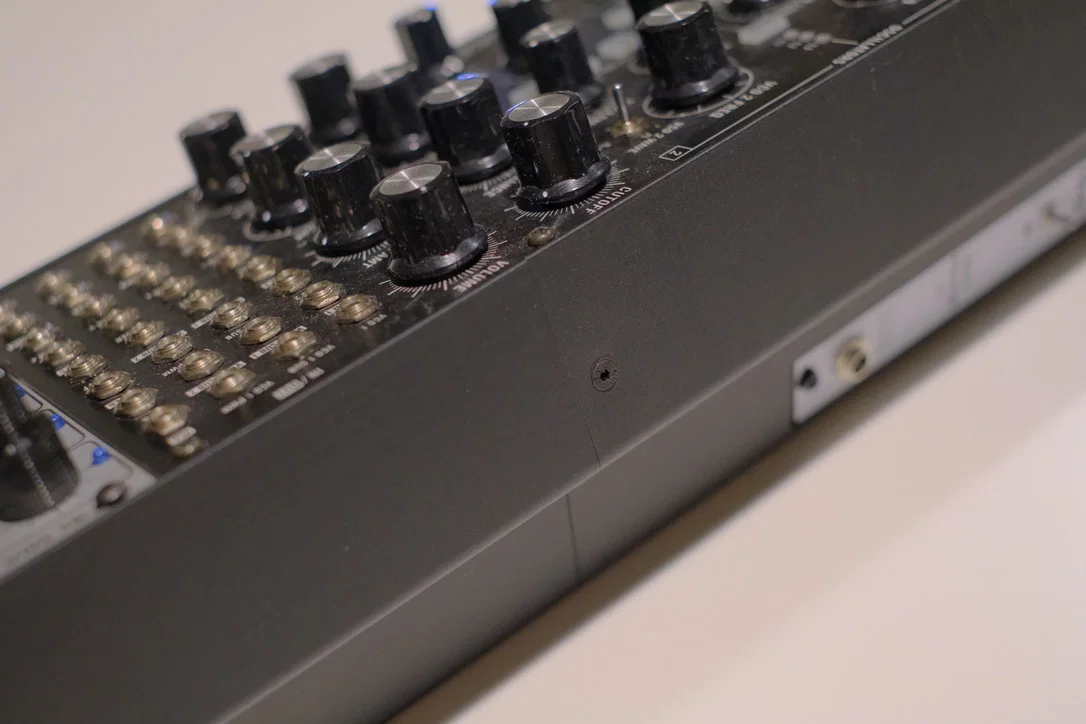

Đây là mẫu case Eurorack dạng mô-đun có thể mở rộng, sở hữu thiết kế nghiêng đặc trưng của Moog. Rất lý tưởng nếu bạn đang sở hữu Mother-32 hoặc bất kỳ bộ synth 60hp nào khác của Moog và muốn mở rộng không gian bằng cách ghép nối thêm để tạo thành dàn case dài hơn, hoặc xây dựng hệ thống 2-3 tầng.


Các mô-đun khả dụng

  • Trái → 30 và 45hp
  • Phải → 30 và 45hp
  • Giữa (tùy chọn) → 12, 18, 20, 24, 30, 36 và 42hp

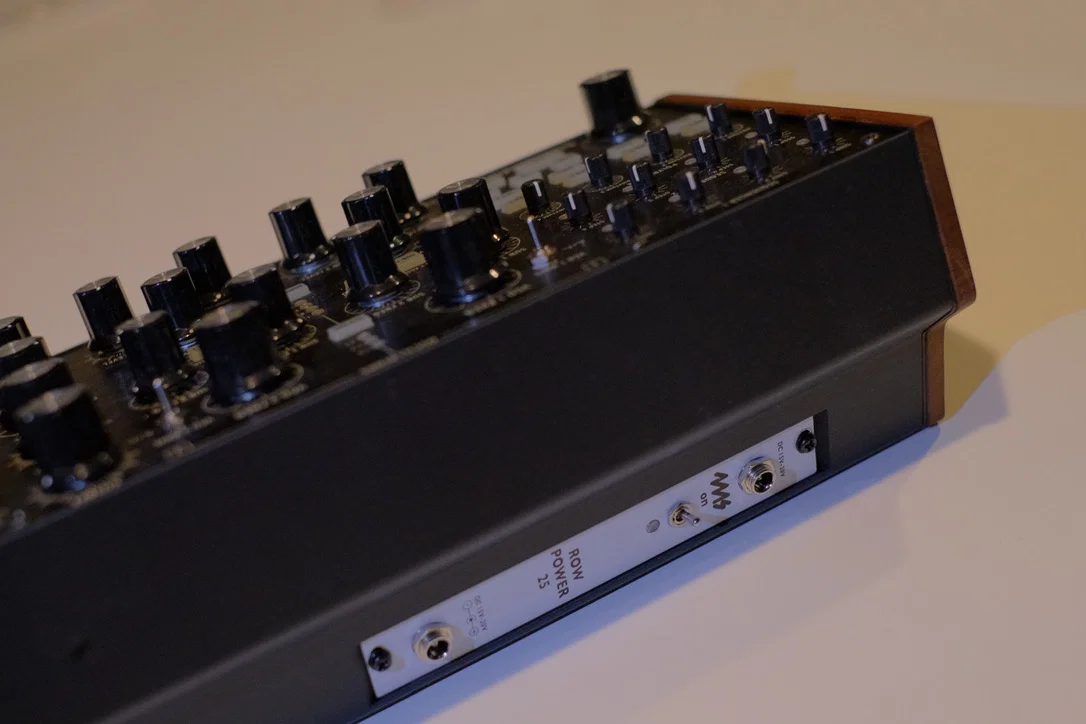

Phần bên trái 45hp có thêm khe cắm mô-đun phía sau 4hp để lắp nguồn mà không chiếm diện tích mặt trước. Mình khuyên dùng 4ms Power Row, giúp bạn có thể nối tiếp nguồn nếu lắp dàn 2 hoặc 3 tầng.

Các kết hợp chiều dài khả thi

Để dựng một case hoàn chỉnh, bạn cần ít nhất một phần trái và một phần phải. Ngoài ra, bạn có thể thêm các phần giữa để đạt được chiều dài hp mong muốn.

Một số kết hợp tiêu biểu:

  • 60hp → 30L + 30R
  • 84hp → 30L + 24M + 30R
  • 90hp → 45L + 45R
  • 104hp → 30L + 20M + 24M + 30R
  • 126hp → 45L + 36M + 45R
  • 150hp → 45L + 30M + 30M + 45R
  • 168hp → 45L + 36M + 42M + 45R

Còn nhiều tổ hợp khác, nhưng mình khuyên không nên ghép quá 4 phần để đảm bảo độ chắc chắn cho case.

Phụ kiện cần thiết

  • Đai ốc vuông (square nuts)
  • Ốc M3x10 (4 chiếc mỗi mối nối)
  • Ốc M3.5x12 (4 chiếc mỗi tấm hông)
  • Tấm hông gỗ và miếng đệm kim loại Moog (có kèm bản STL nếu bạn muốn tự in)

Tấm hông và chân cao su

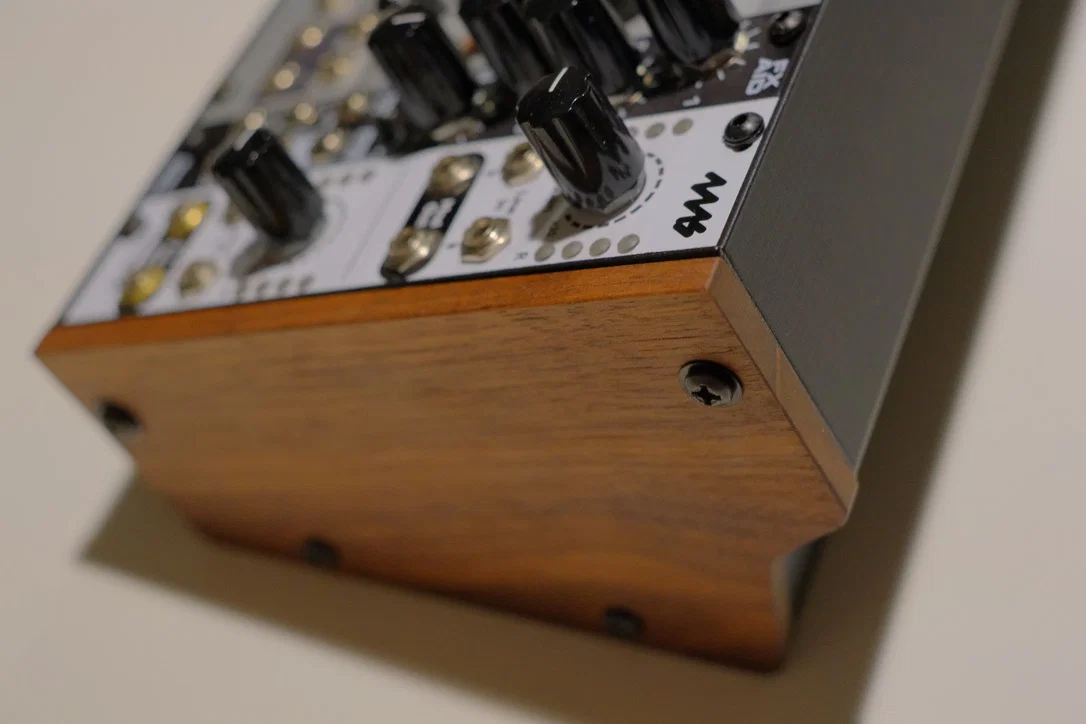

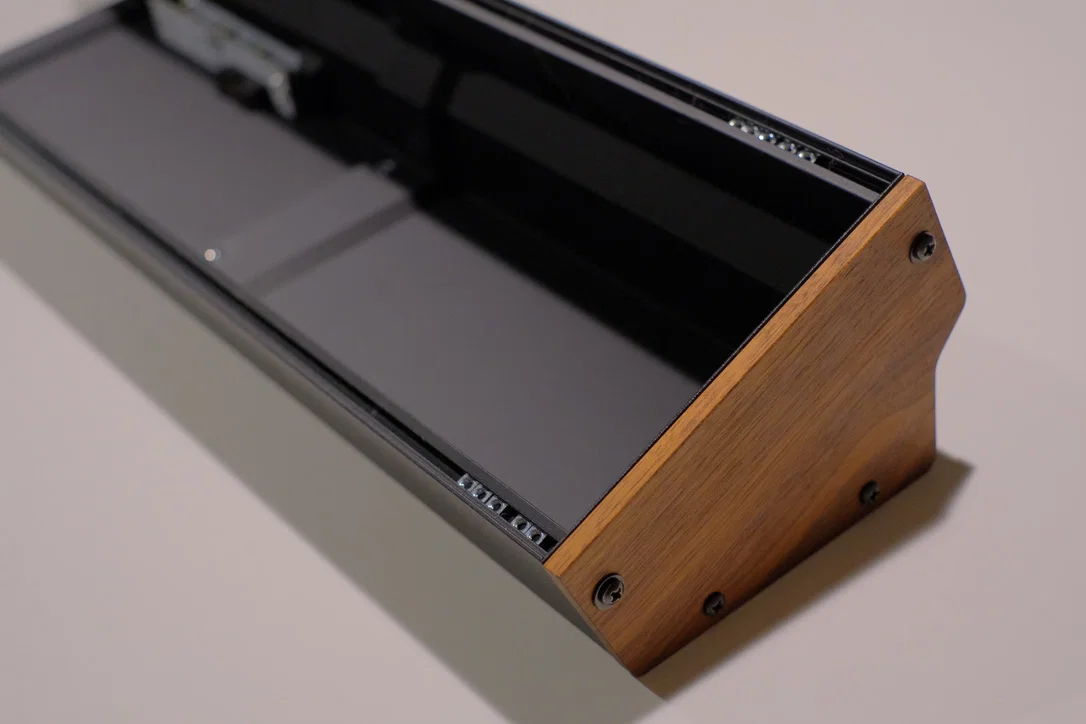

Các lỗ trên tấm hông khớp hoàn hảo với case Moog. Nếu bạn có các dòng synth Moog Studio, bạn có thể tận dụng tấm hông gỗ của Mother-32, Subharmonicon hoặc DFAM. Nếu không, bạn cứ in các file đính kèm là được.

Dưới đáy case có sẵn hai hốc để gắn chân cao su 3M tiêu chuẩn loại 10mm hoặc 12.7mm.

Lắp ráp

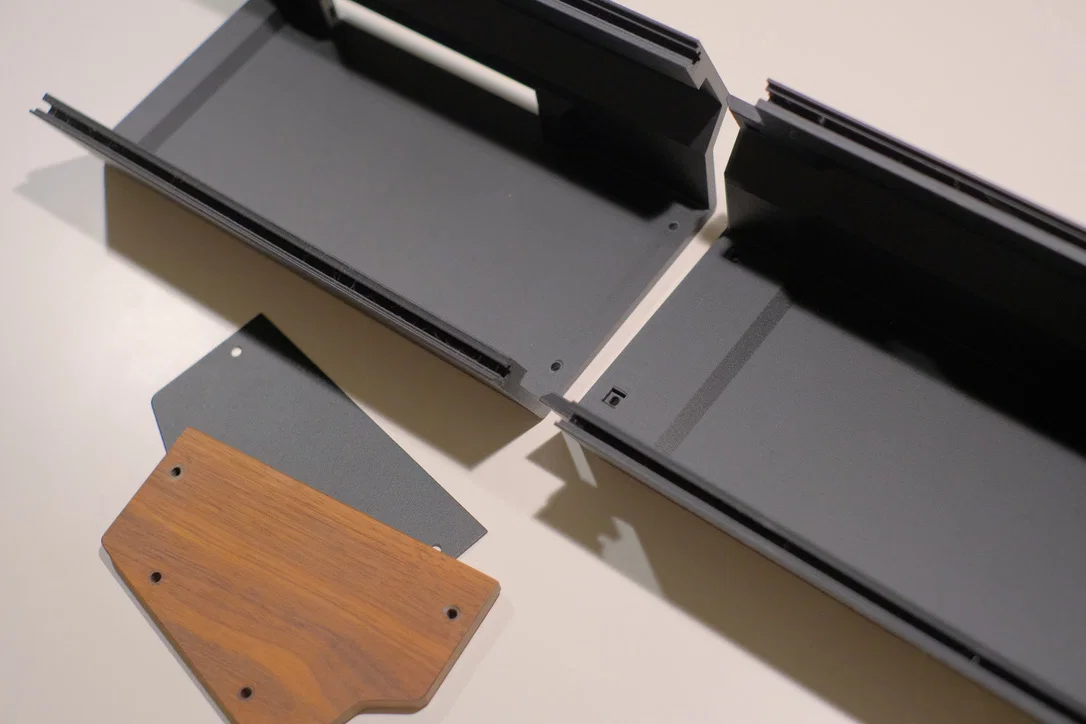

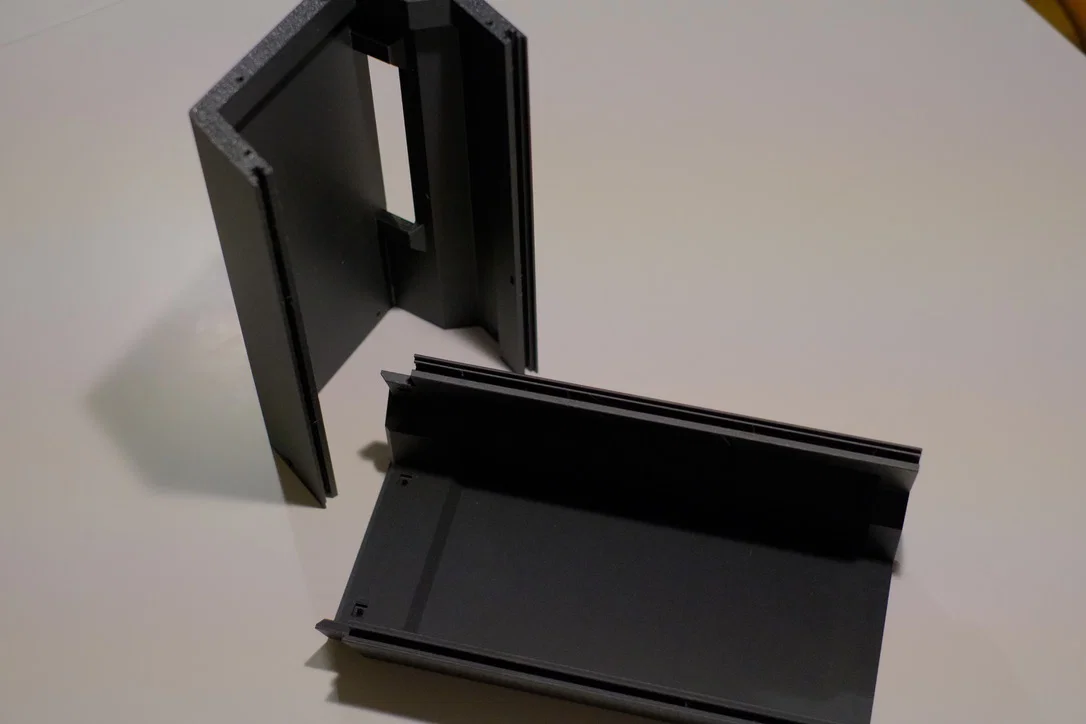

Các phần được thiết kế để trượt vào nhau và cố định bằng ốc M3x10 đầu bằng (loại có đầu hình nón) và đai ốc vuông. Ốc đầu bằng sẽ nằm phẳng trên bề mặt case, tạo ra mối nối vô cùng chắc chắn và không bị rơ.

Với các thanh ray Eurorack, chỉ cần dùng đai ốc vuông M3 là ổn.

Đối với tấm hông, dùng ốc M3.5x12. Vì lỗ chưa có ren, ốc sẽ tự tạo ren khi vặn vào. Lưu ý đừng siết quá tay, nếu không hãy cân nhắc dùng insert đồng.

Cập nhật tương lai

Trong tương lai, mình dự định bổ sung:

  • Chân đế 2 và 3 tầng
  • Các mô-đun đơn lẻ lớn hơn 60hp in nguyên khối

Thiết lập máy in

  • Đầu phun 0.4, chiều cao lớp in 0.2
  • Tốc độ 100mm/s cho tường ngoài (nhiều góc cạnh nên tránh để bị lồi góc)
  • Không cần support: đặt đứng phần cạnh hông áp vào bàn in
  • Infill gyroid 10%
  • Hãy đảm bảo máy in đã được căn chỉnh chuẩn để các khớp nối (dung sai 0.2mm) khớp khít với nhau.

Nhật ký cập nhật

29/10 → Thêm các phần giữa để đa dạng độ dài.
10/11 → Cải thiện dung sai khớp nối ở mô-đun phải và giữa.
22/11 → Khôi phục các lỗ trên tấm hông cho mô-đun phải.

Chia sẻ phản hồi

Chúc mọi người vui vẻ! Hãy chia sẻ ý tưởng, nhận xét hoặc hình ảnh nếu bạn đã in mẫu này nhé.
