Vỏ PSU tích hợp Raspberry Pi và quạt 92mm cho Sovol SV06/SV06 Plus

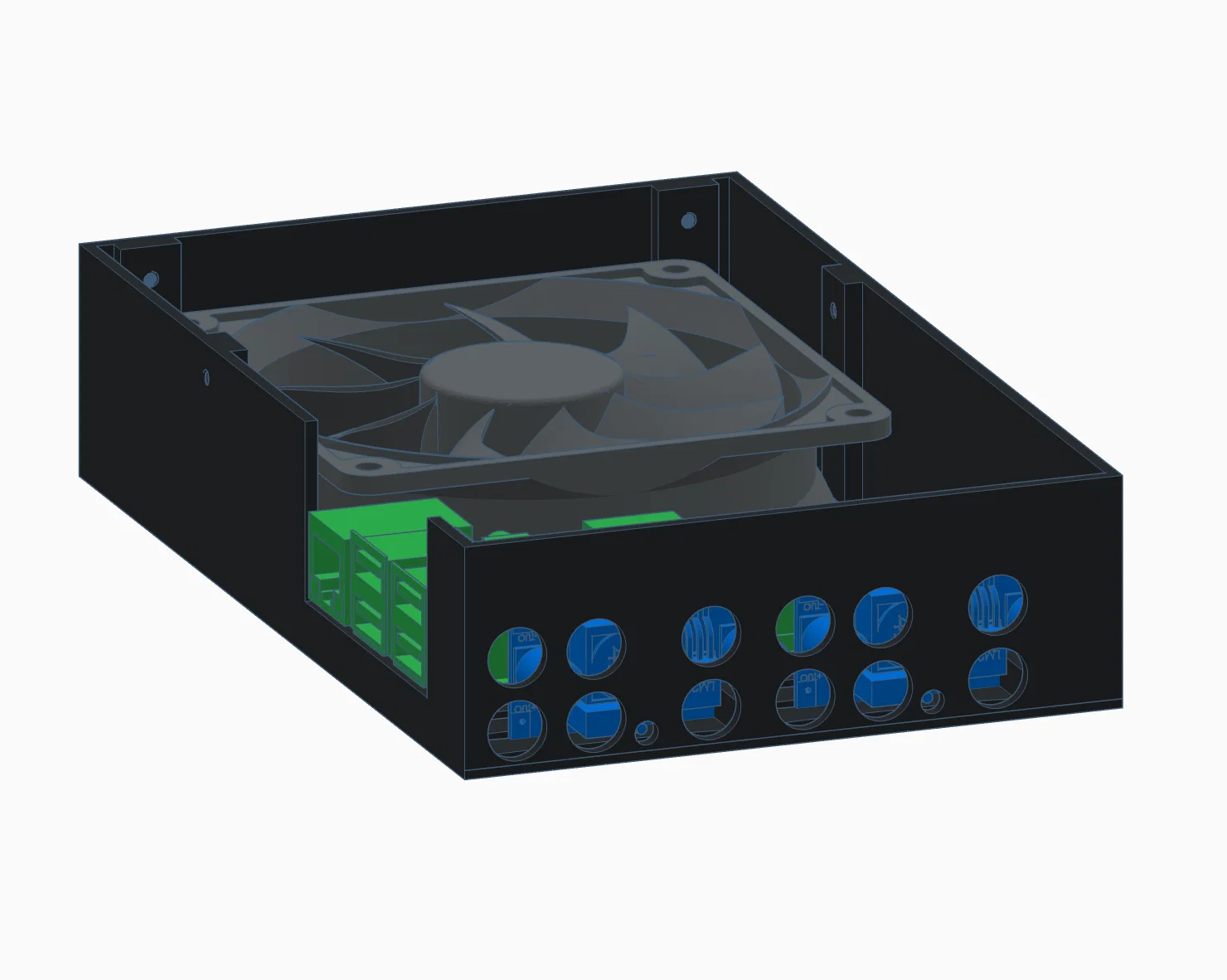

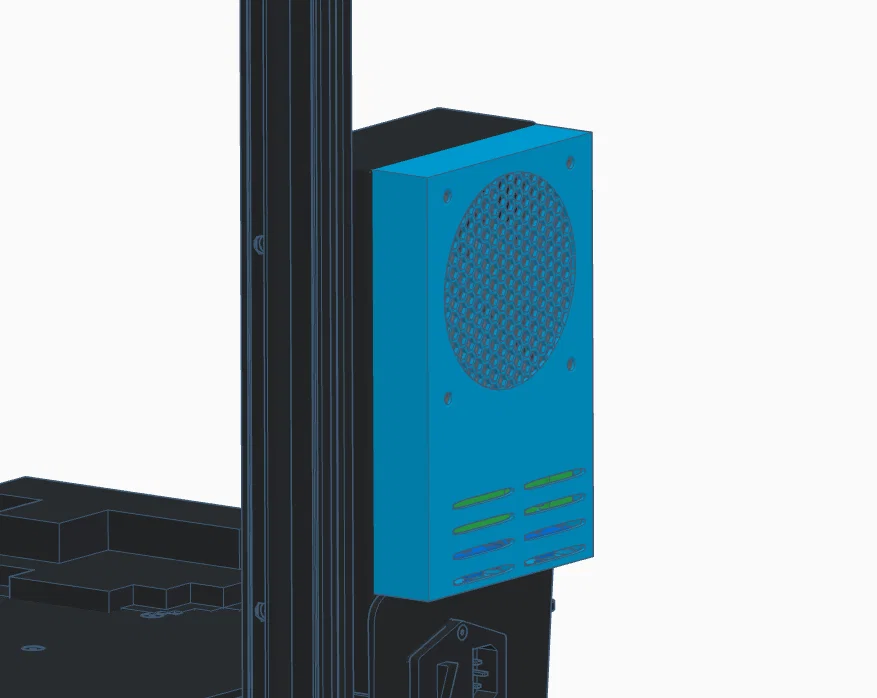

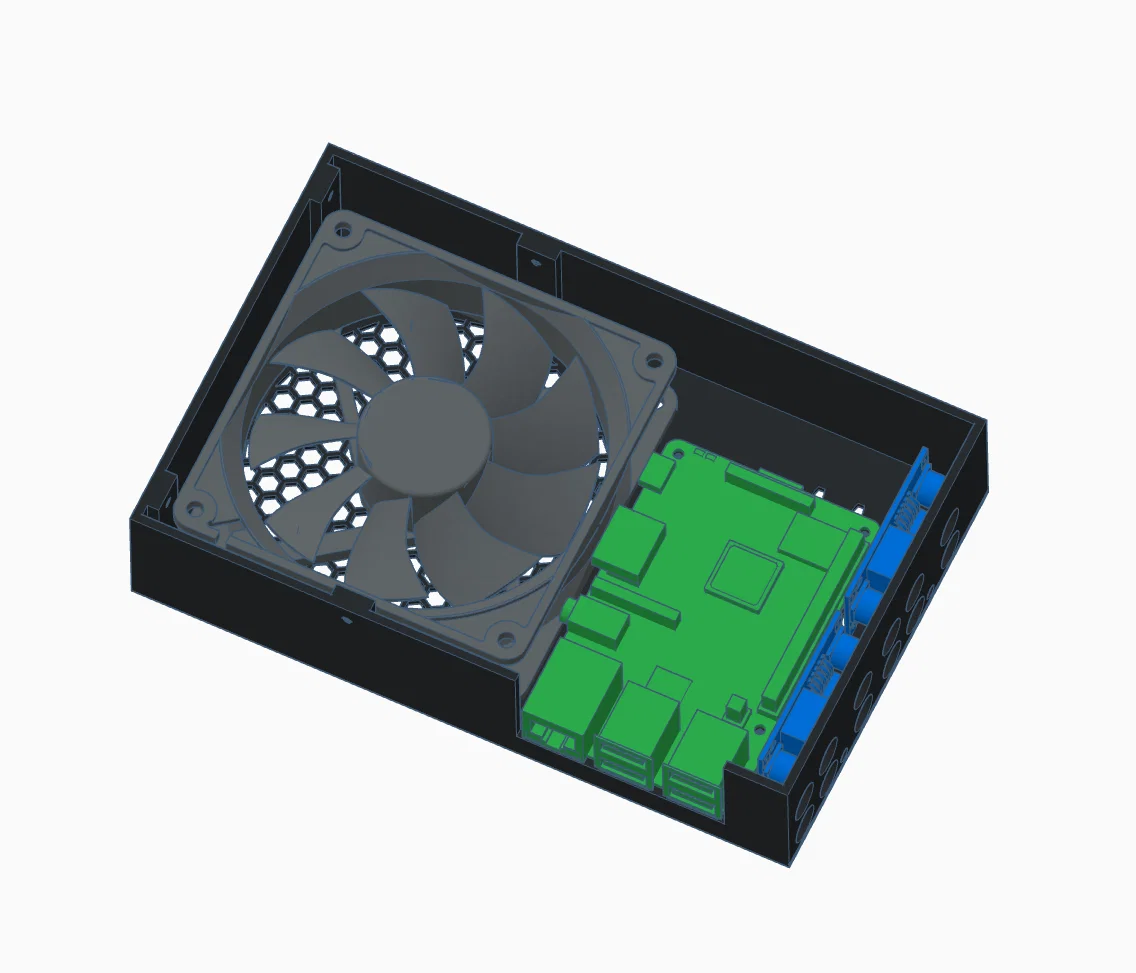

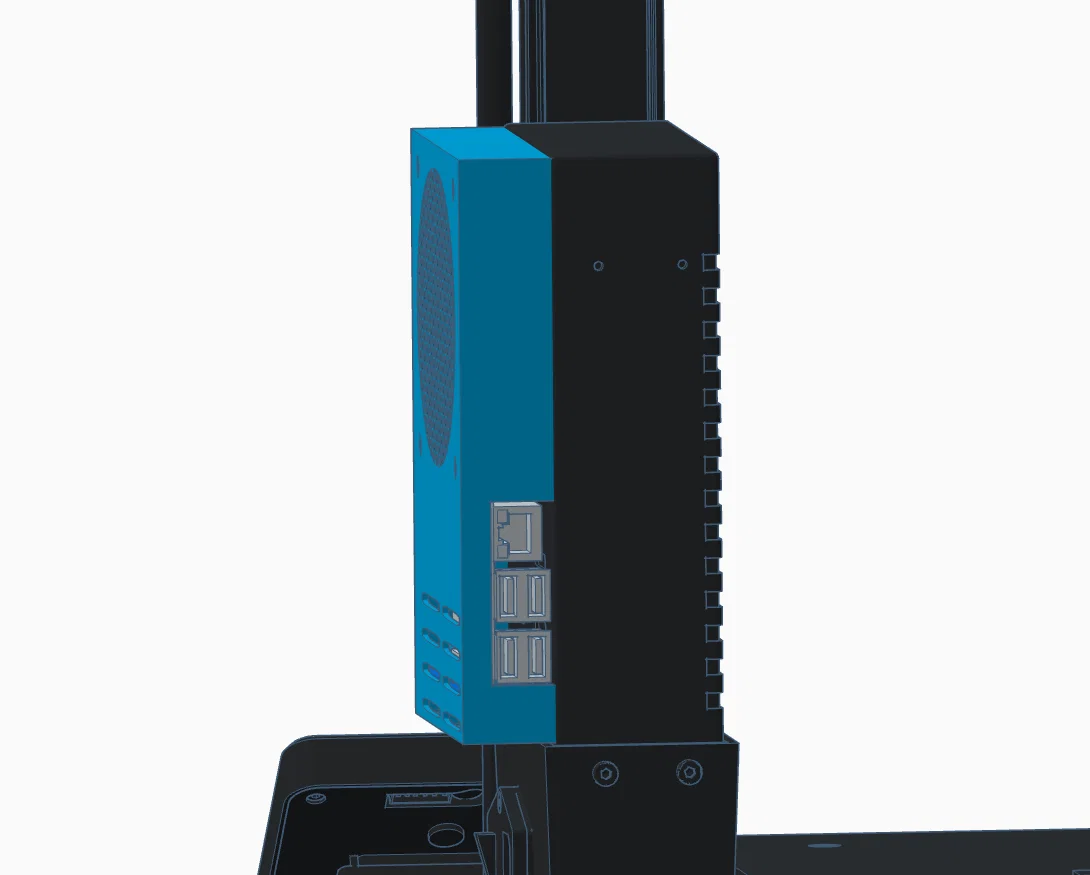

Đây là giải pháp OctoPrint/OctoPi tối ưu cho máy in SV06 hoặc SV06 Plus của bạn! Thiết kế này cho phép bạn tích hợp trực tiếp Raspberry Pi vào bộ nguồn (PSU), đồng thời giúp PSU chạy cực kỳ êm ái nhờ sử dụng quạt 92mm quay chậm. Cả Raspberry Pi và quạt 92mm đều được cấp nguồn trực tiếp từ PSU 24v của máy in thông qua hai mạch hạ áp LM2596. Bạn không cần dùng thêm bộ nguồn ngoài nào cả, mọi thứ đều nằm gọn bên trong máy in. Các cổng USB và ethernet của Raspberry Pi đều có thể truy cập dễ dàng từ phía sau máy. Chiếc quạt 92mm lớn không chỉ làm mát PSU mà còn giúp làm mát cả Raspberry Pi và các mạch hạ áp cùng lúc.

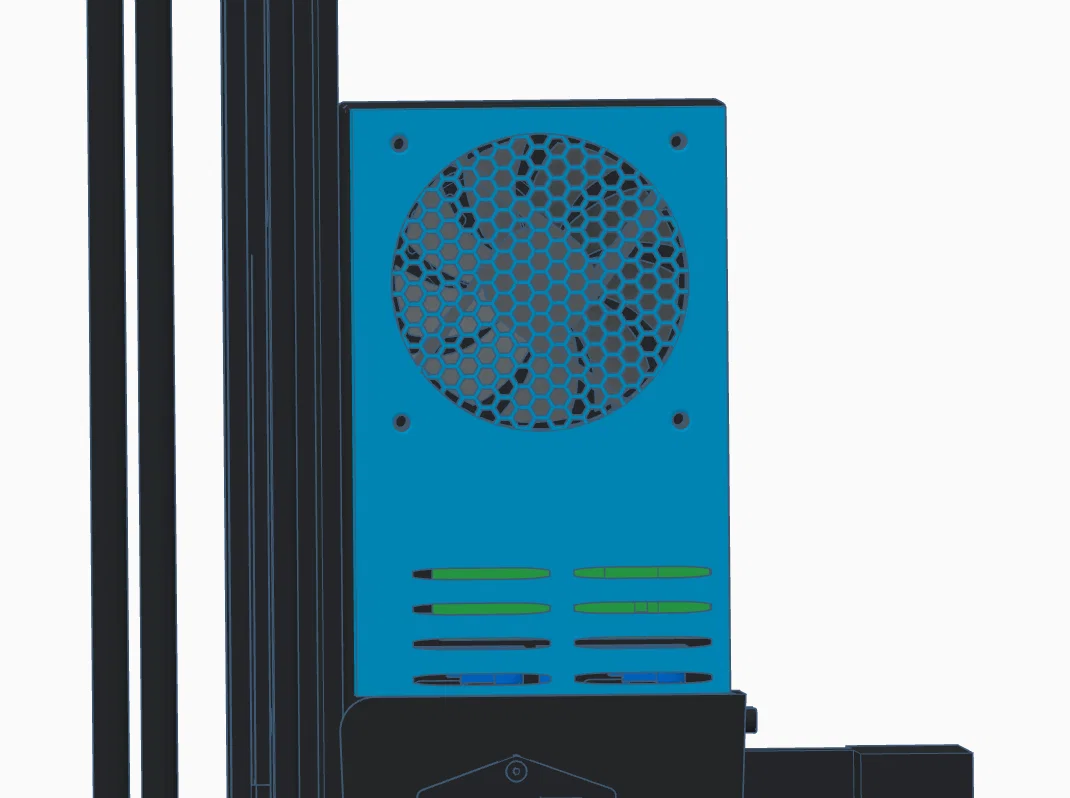

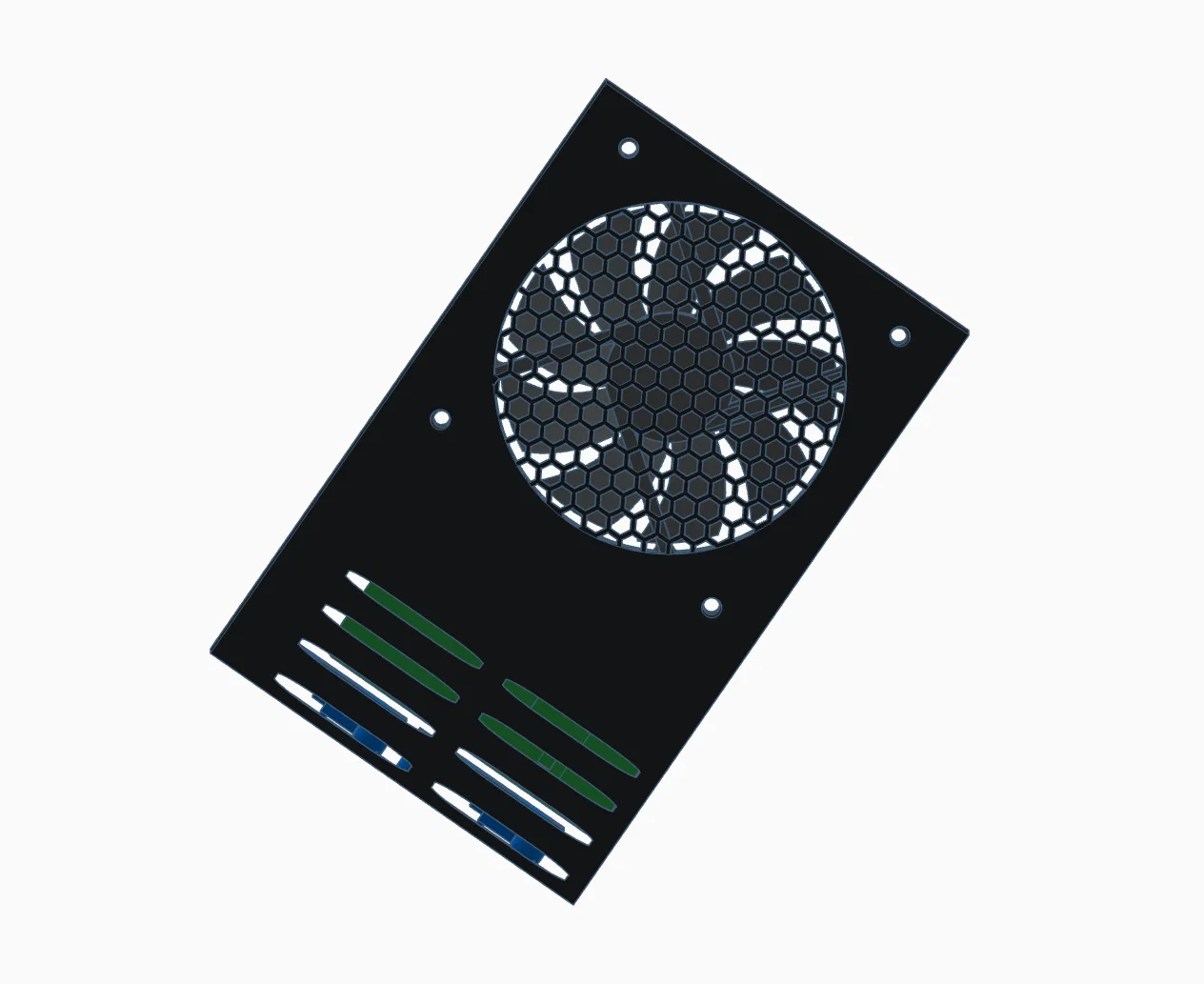

Sản phẩm này có nhiều khe hút gió để hạn chế tiếng ồn của luồng khí, cùng các lỗ bắt vít có ren phù hợp với ốc m3 gốc của PSU nên lắp đặt rất dễ dàng. Bạn có thể điều chỉnh điện áp quạt bất cứ lúc nào từ bên ngoài mà không cần mở máy. In không cần dùng support.

Linh kiện cần thiết:

• 2x Mạch hạ áp LM2596
• 1x Quạt 92mm (tôi khuyến khích dùng Arctic F9)
• 1x Raspberry Pi (đã thử nghiệm với Pi 3B, nhưng dùng được cho bản 4 hoặc 5)
• Dây cắm breadboard
• 2x Ốc m3x5 (để gắn mạch LM2596)
• 4x Ốc m2.5x5 (để gắn Raspberry Pi)
• 4x Ốc m5 loại ren thưa cho quạt
• Mỏ hàn/thiếc hàn

Hướng dẫn lắp đặt:

Chuẩn bị mạch hạ áp LM2596:

LM2596 1 (Cho Raspberry Pi): Hàn dây vào đầu vào (kết nối với nguồn 24v của PSU). Hàn dây cắm breadboard đầu cái vào đầu ra. Dùng đồng hồ đo điện áp (multimeter) chỉnh điện áp đầu ra về mức 5v (Pi 3B chạy ổn hơn ở mức 5.1v, nhưng bạn hãy cân nhắc khi chỉnh).

LM2596 2 (Cho quạt): Hàn dây vào đầu vào (kết nối với nguồn 24v của PSU). Hàn dây cắm breadboard đầu đực vào đầu ra. Dùng đồng hồ đo điện áp chỉnh về khoảng 7.5v (sau này có thể chỉnh lại từ bên ngoài để kiểm soát tốc độ quạt).

Tôi khuyên bạn nên lấy băng dính điện dán đè lên đèn LED trên các mạch hạ áp vì ánh sáng xanh của chúng khá chói ngay cả khi đã đóng nắp hộp.

Lắp đặt:

1. Tháo bốn con ốc ở nắp nhựa dưới PSU (phần có công tắc nguồn) và đẩy nó ra xa nhất có thể.
2. Tháo sáu ốc m3 giữ nắp quạt PSU (bốn ở bên cạnh, hai ở trên).
3. Rút quạt khỏi PSU và cất quạt/nắp cũ đi (tốt nhất nên giữ lại để dự phòng).
4. Nối đầu vào của cả hai mạch hạ áp vào các cổng 24v dưới đáy PSU (dùng đồng hồ đo để kiểm tra cực âm/dương).
5. Gắn các mạch LM2596 vào đáy hộp nhựa in. Mạch sẽ được gắn úp xuống với một ốc ở góc. Đảm bảo núm chỉnh điện áp khớp với lỗ điều chỉnh trên vỏ hộp.

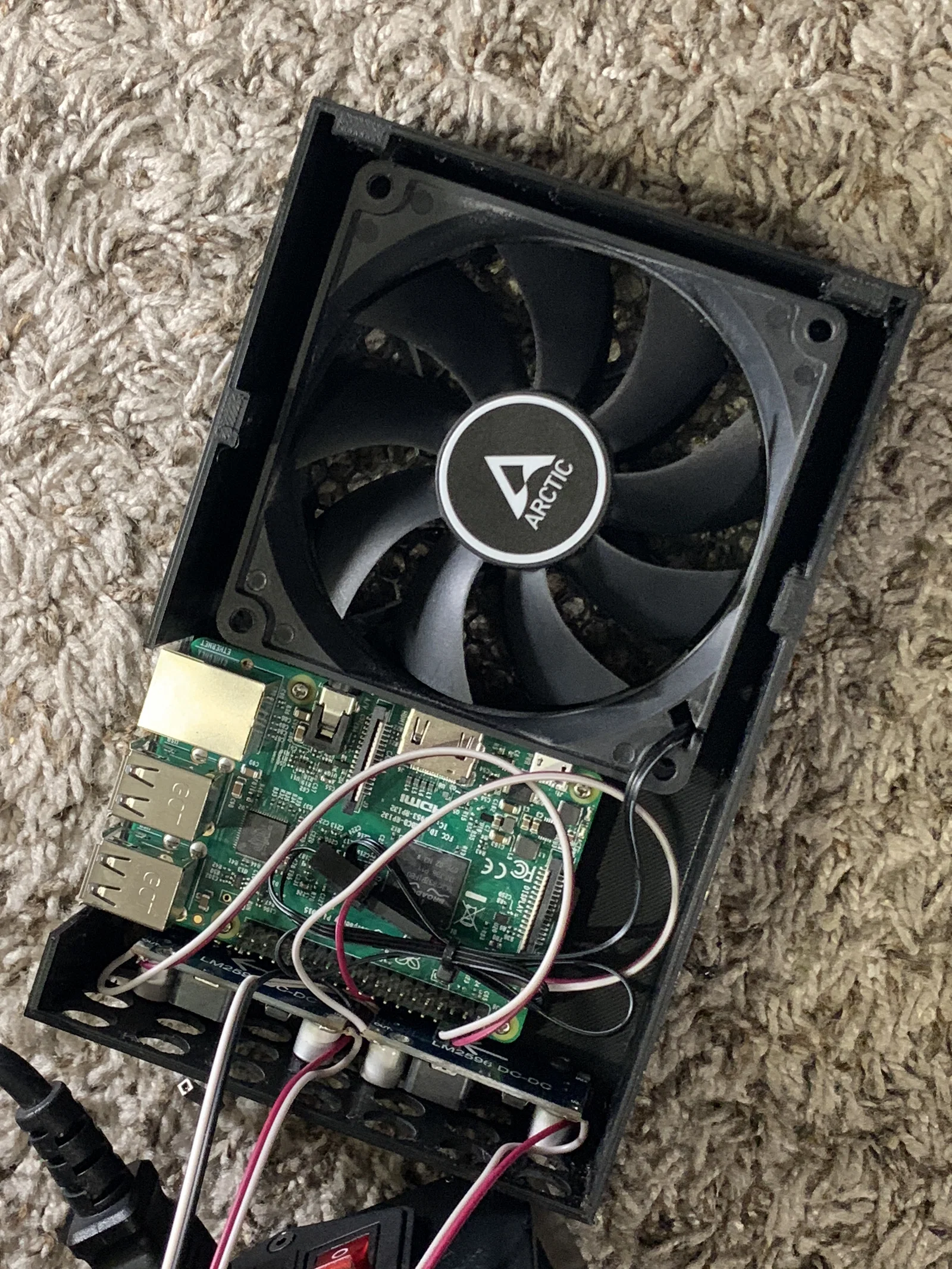

6. Gắn Raspberry Pi bằng bốn ốc m2.5 (nhớ flash sẵn OctoPi vào thẻ nhớ và cắm sẵn vào trước vì sau khi lắp sẽ khó thao tác).
7. Gắn quạt 92mm vào trong hộp bằng 4 ốc quạt. Quạt nên được lắp theo hướng hút gió ra ngoài.
8. Nối đầu ra của mạch 5v vào các chân GPIO của Raspberry Pi (trên bản 3B của tôi, chân 2 là 5v và chân 3 là ground, hãy kiểm tra kỹ sơ đồ chân máy của bạn).
9. Nối đầu ra của mạch quạt vào quạt (chân 1 trên jack quạt là ground, chân kế bên là dương).
10. Dùng dây rút để cố định các dây điện gọn gàng.
11. Gắn hộp in vào PSU bằng bốn ốc m3 gốc (hai lỗ bắt ốc dưới cùng của PSU sẽ không dùng nữa).
12. Lắp lại nắp nhựa dưới PSU bằng bốn ốc gốc.
13. Cắm cáp micro USB từ Raspberry Pi vào máy in. Khuyên dùng loại cáp chỉ truyền dữ liệu, không truyền nguồn 5v để tránh làm hỏng mạch máy in do nguồn ngược từ Pi.

Giờ đây, khi bạn bật máy in, Raspberry Pi cũng sẽ khởi động và chạy server OctoPrint. Kết hợp với một ổ cắm thông minh Wi-Fi, bạn có thể bắt đầu lệnh in từ bất cứ đâu!

Đừng quên xem qua bản mod khác của tôi để lắp thêm quạt 92mm cho hộp mainboard của SV06/SV06 Plus. Nó rất hợp khi đi cùng bộ này vì bạn có thể dùng chung mạch hạ áp để cấp nguồn cho cả hai quạt.
