Mod quạt 92mm cho bo mạch chủ Sovol SV06/SV06 Plus

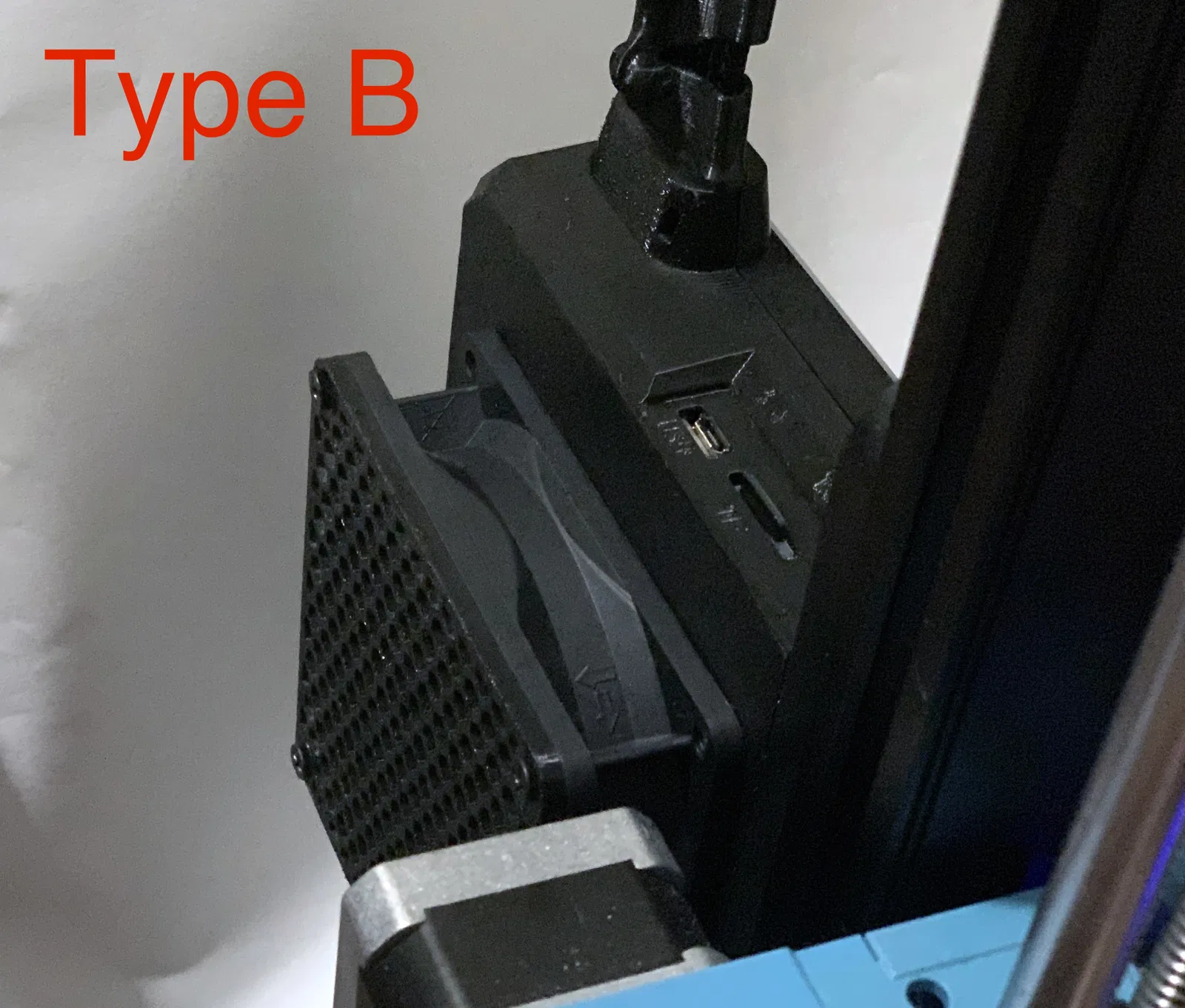

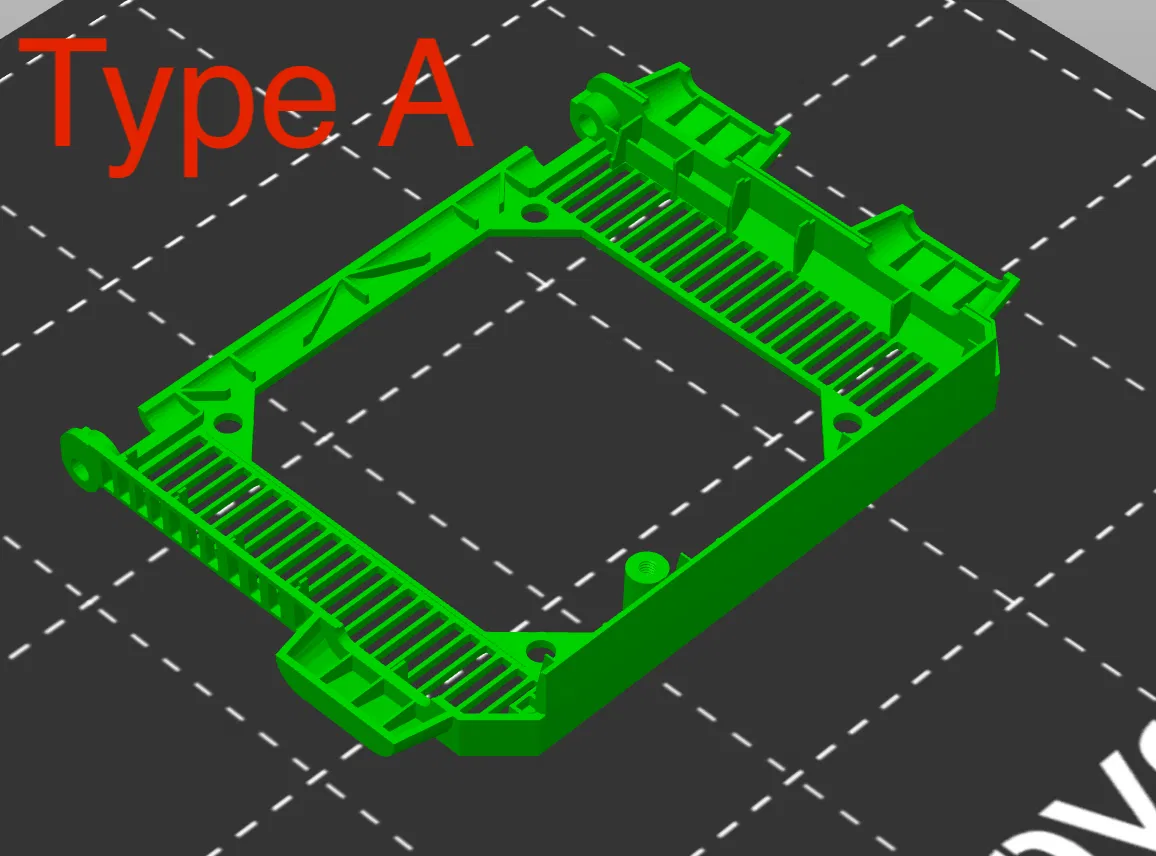

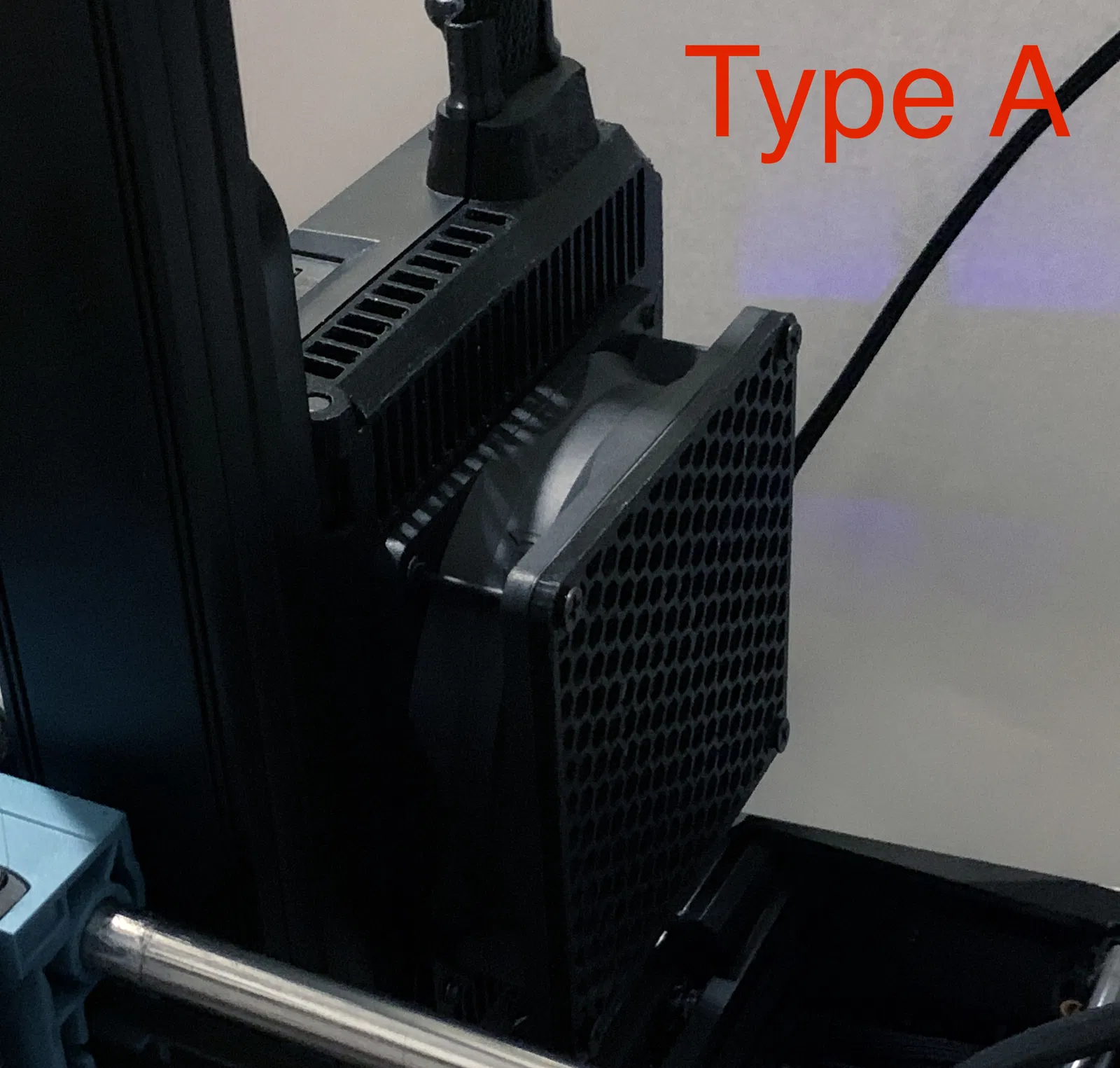

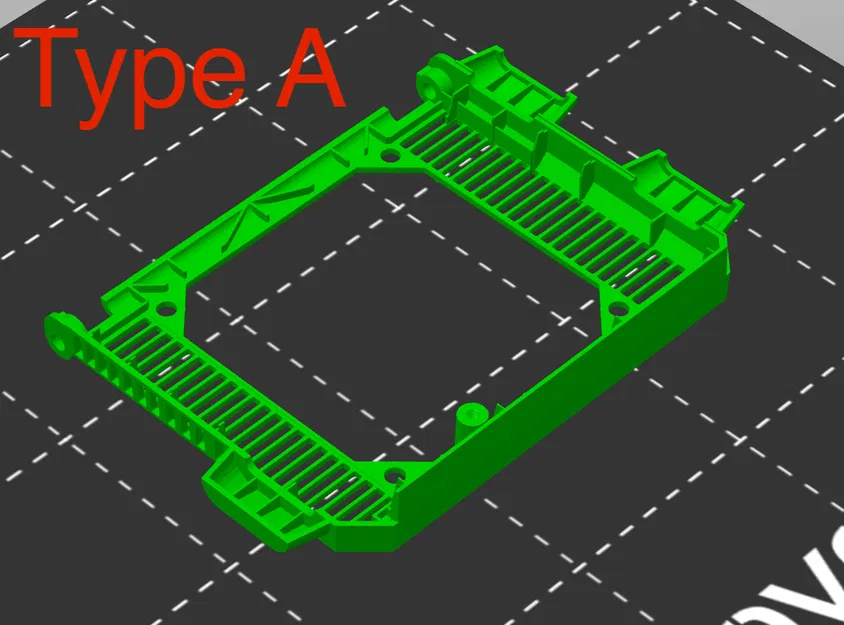

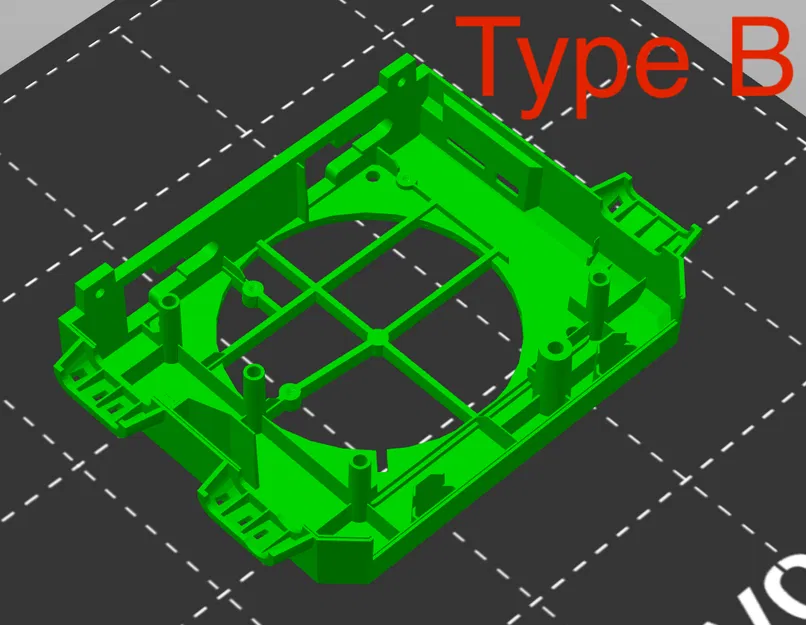

Đây là bộ vỏ mainboard cực xịn cho em SV06 hoặc SV06 Plus của bạn. Nó cho phép bạn lắp quạt 92mm bên ngoài (mình dùng quạt Arctic F9 thấy ngon lành cành đào) để chạy mainboard im re luôn. Thiết kế để dùng chung với mod vỏ nguồn này nha: /3d-model/bo-che-psu-toi-uu-cho-sovol-sv06-sv06-plus-voi-quat-92mm. Cần có support nha (khuyến khích dùng support organic). Giờ có 2 kiểu luôn! Kiểu A gắn quạt ở bên trong máy. Dễ lắp hơn, nhưng có thể vướng với mấy cái tản nhiệt khí sau market hoặc giá đỡ dây cáp. Kiểu B gắn quạt ở bên ngoài máy. Không vướng gì hết, nhưng mà phải chuyển cái mainboard qua cái bộ in mới. Cách lắp Kiểu A: Mở nắp hộp mainboard bằng cách tháo con ốc duy nhất và nhấc nguyên cái hộp mainboard ra khỏi khung máy in. Tháo 2 con ốc giữ bản lề. Vặn quạt vào mặt ngoài của bộ in mới bằng 4 con vít quạt ren M5 (Quạt phải được gắn hút gió vào trong hộp mainboard). Chuyển bản lề qua bộ in mới và lắp lại theo thứ tự ngược lại. Kết nối quạt với đầu ra của buck converter từ bộ mod nguồn và đi dây tránh xa các bộ phận chuyển động. Cách lắp Kiểu B: Mở nắp hộp mainboard bằng cách tháo con ốc duy nhất và nhấc nguyên cái hộp mainboard ra khỏi khung máy in. Tháo 2 con ốc giữ bản lề và tháo nắp ra. Tháo quạt zin ra khỏi nắp và để qua một bên (việc này giúp gió lưu thông vào hộp thoải mái). Cắt hết dây rút đang giữ dây trong hộp mainboard. Tháo 4 con ốc M3 đang giữ mainboard và nhấc mainboard ra. Vặn quạt vào mặt ngoài của bộ in mới bằng 4 con vít quạt ren M5 (Quạt phải được gắn thổi gió ra khỏi hộp mainboard). Chuyển mainboard vào bộ in mới và lắp lại bằng ốc. Kết nối quạt với đầu ra của buck converter từ bộ mod nguồn, đi dây vào các rãnh phù hợp và gắn dây rút mới. Lắp nắp và hộp lại theo thứ tự ngược lại. Bạn sẽ cần: Hoàn thành một trong hai mod này: /3d-model/bo-che-psu-toi-uu-cho-sovol-sv06-sv06-plus-voi-quat-92mm 1x quạt 92mm (Quạt Arctic F9 xài ngon mà rẻ) 4-8x vít quạt ren M5 Vài đoạn dây nhỏ để nối quạt mainboard với bộ chuyển đổi LM2596 trong bộ mod nguồn (Mình dùng dây jumper cho bo mạch vì chúng có thể cắm trực tiếp vào cổng kết nối quạt) Tuỳ chọn, nhưng nên có: mua hoặc in lưới che quạt để bảo vệ mặt ngoài của quạt
