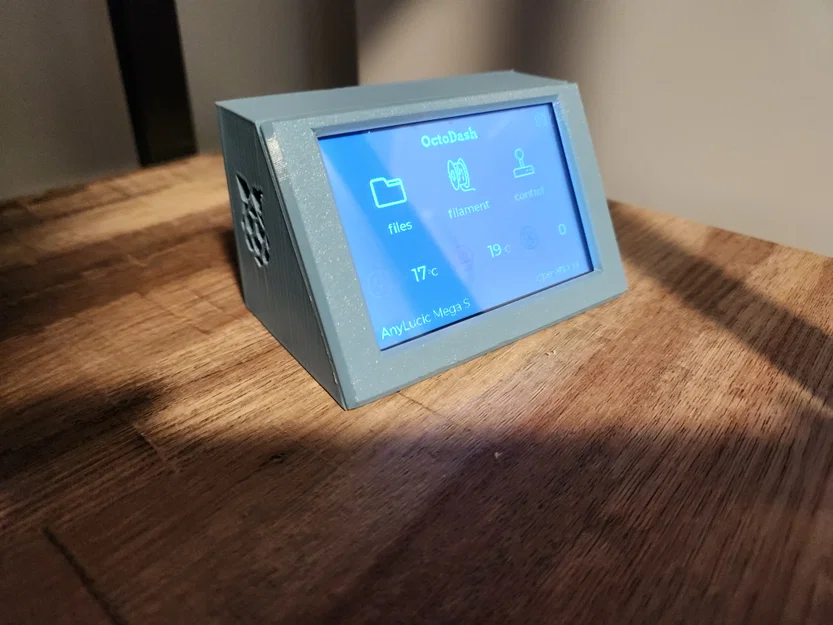

Vỏ Raspberry Pi Zero 2 + Màn hình TFT 3.5in (Snap Fit, không cần ốc vít!)

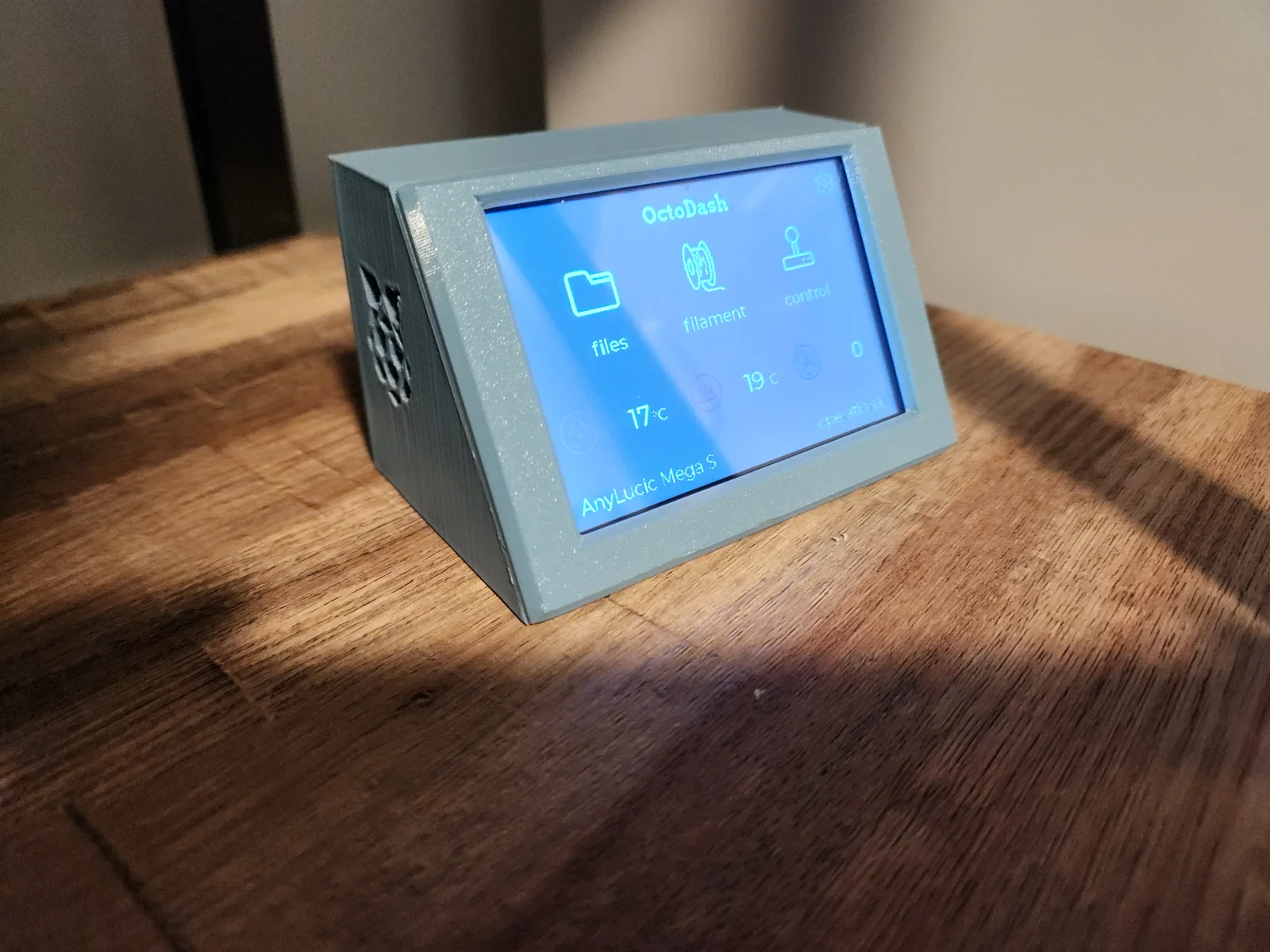

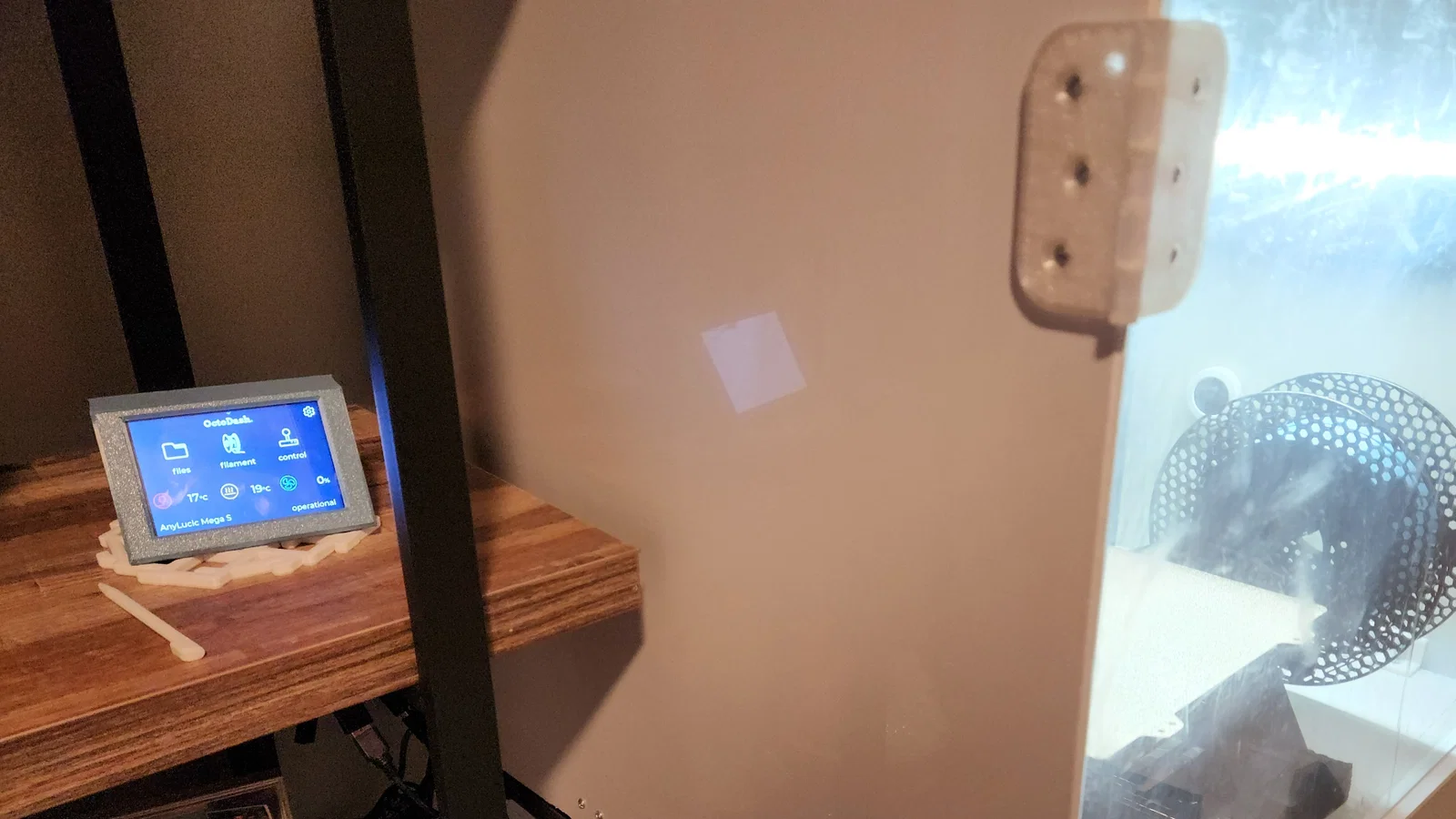

Mình có một bộ điều khiển máy in 3D tuyệt vời kết hợp từ Raspberry Pi Zero 2 và màn hình TFT 3.5 inch chạy Octoprint cùng Octodash. Nhưng mình muốn di chuyển toàn bộ linh kiện điện tử ra ngoài thùng máy (enclosure) để có thể in được các loại nhựa chịu nhiệt cao. Vì vậy, mình đã thiết kế một chiếc vỏ dạng HMI nghiêng để đặt bộ điều khiển bên ngoài cho mát mẻ. Mình giữ nguyên hình dáng hộp vuông để bạn có thể gắn lên tường hoặc gắn cố định vào chân đế. Điểm luồn cáp được đặt ở góc nên rất thuận tiện để đi dây dù bạn chọn kiểu lắp đặt nào.

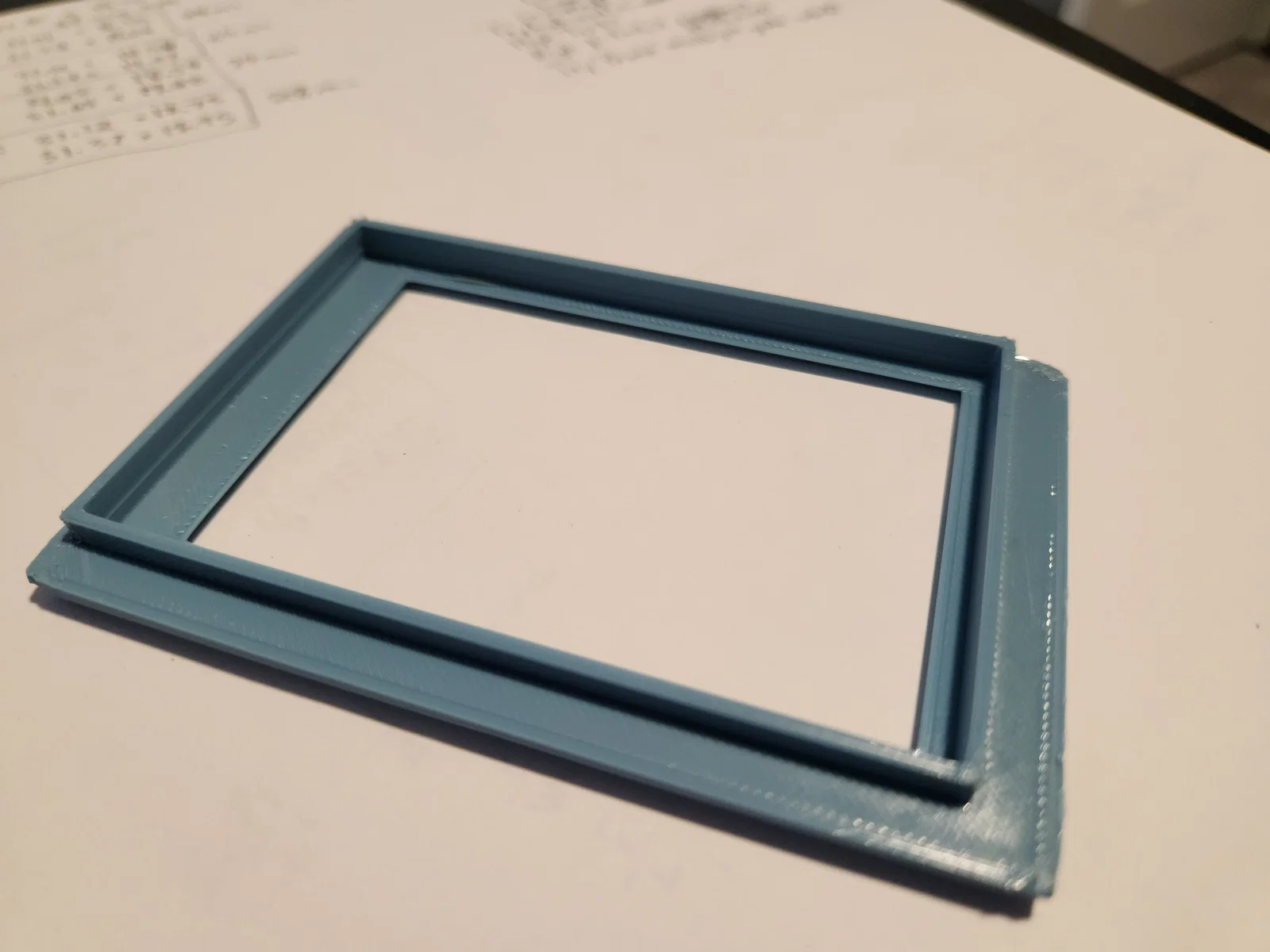

Bạn sẽ cần 2 phần chính cho bản in này: Phần Vỏ (Enclosure) và Phần Khung (Frame).

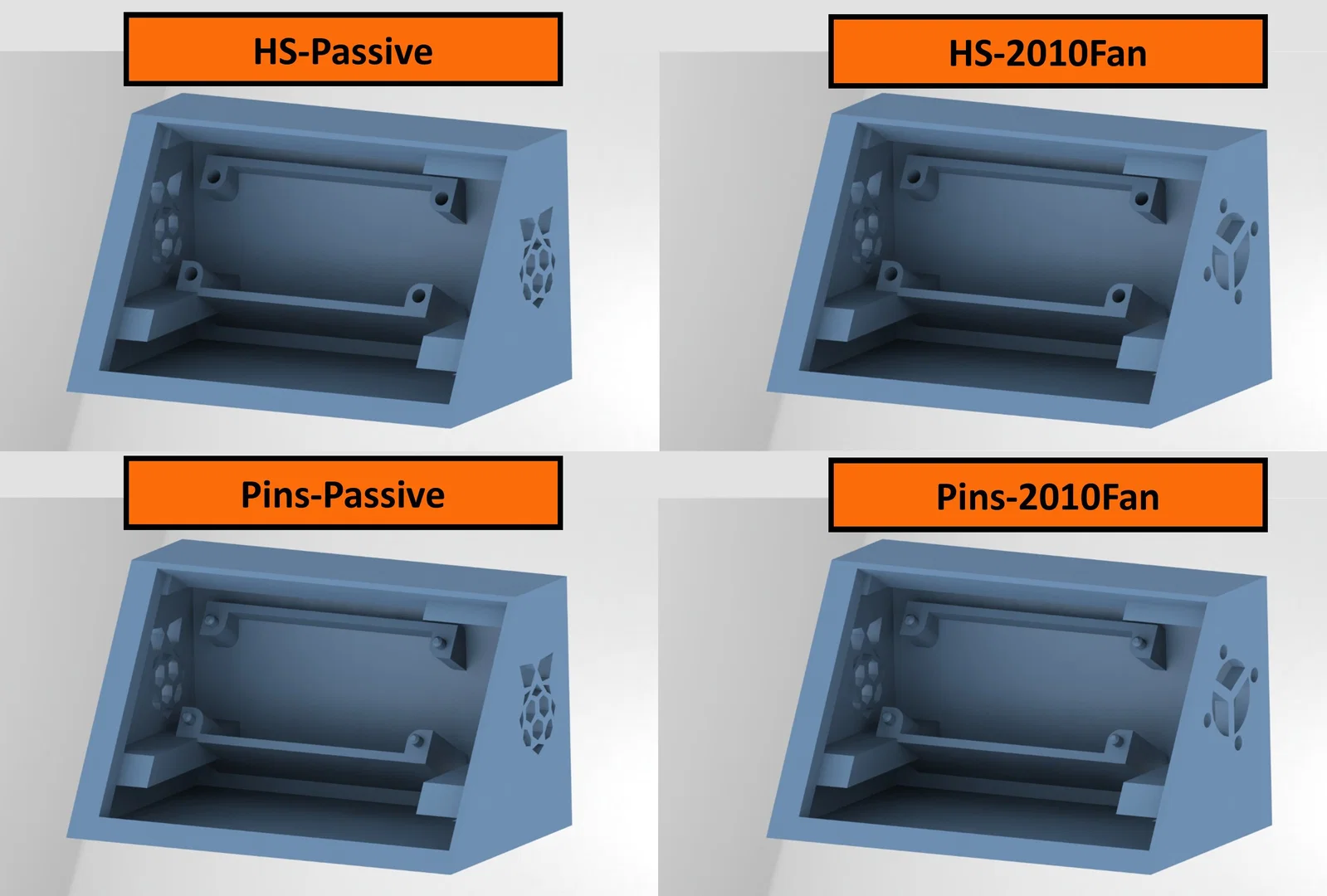

Có 2 tùy chọn cho phần vỏ, dẫn đến 4 file thiết kế khác nhau. Hai tùy chọn đó là:

• Dùng Chốt (Pins) hoặc Dùng Ốc vít (Screws) để cố định Raspberry Pi
• Tản nhiệt Thụ động (Passive) hoặc có Quạt làm mát (Fan cooled)

Tùy chọn lắp RPi:

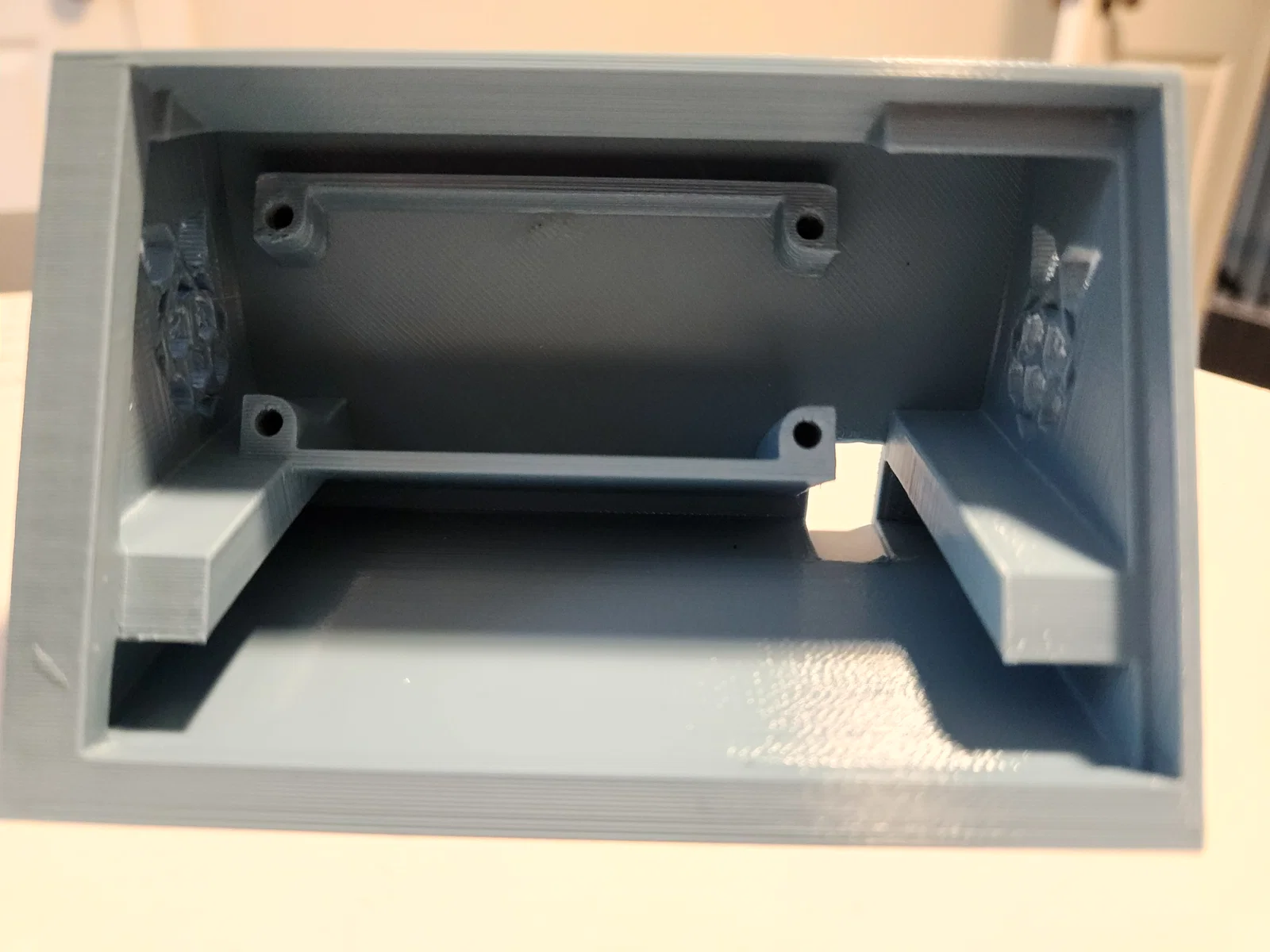

• Tùy chọn dùng chốt (Pins): Cho phép bạn đặt Raspberry Pi Zero 2 trực tiếp lên 4 chốt được thiết kế sẵn trong vỏ. Cá nhân mình rất thích kiểu này vì nó giúp toàn bộ chiếc vỏ không cần dùng thêm phụ kiện ốc vít gì cả! Tuy nhiên, việc tháo Raspberry Pi ra có thể hơi khó một chút, nên chỉ dùng nếu bạn chắc chắn không cần phải tháo lắp thường xuyên nhé.

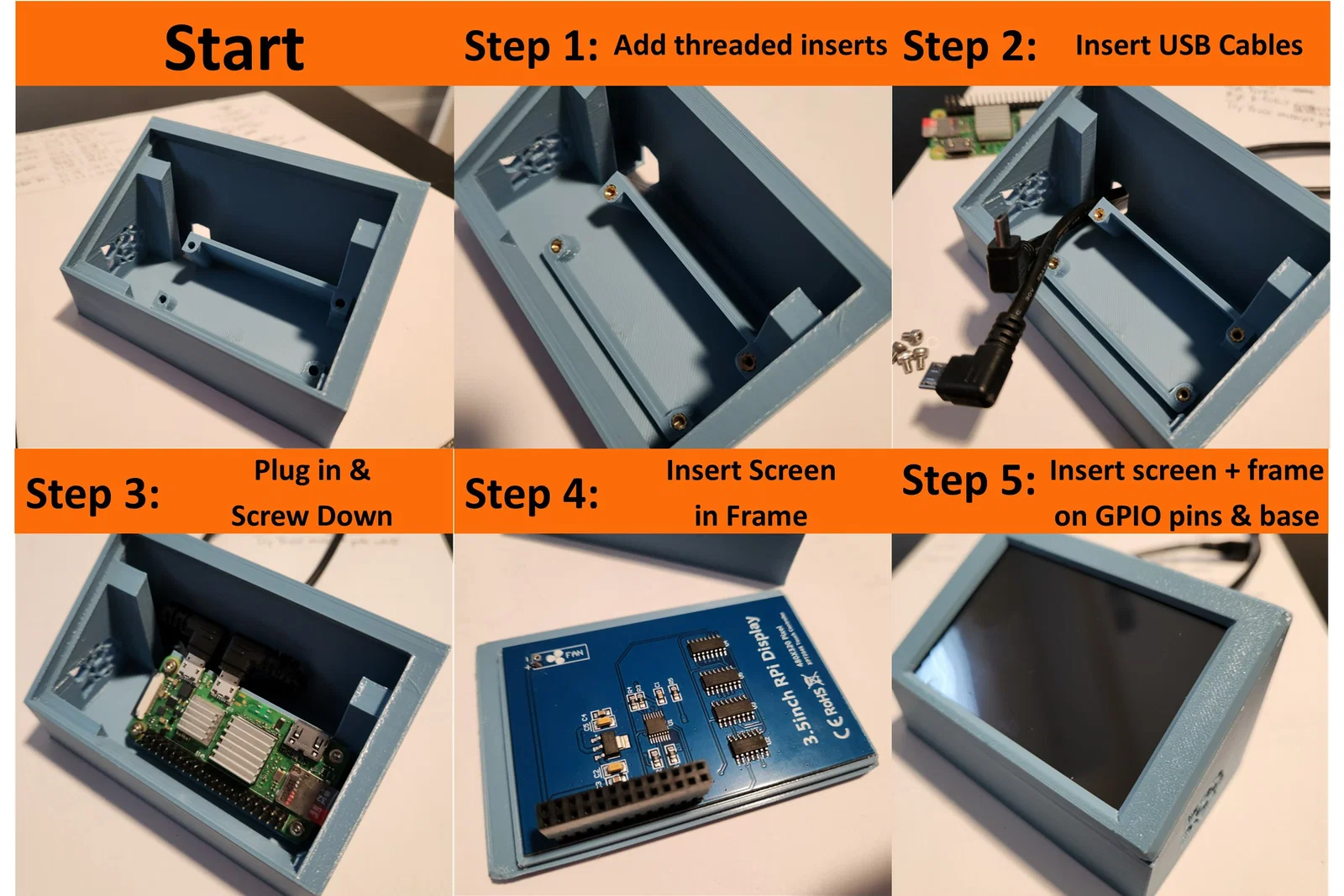

• Tùy chọn "HS": Cho phép bạn dùng 4 ốc cấy (heat-set threaded inserts). Raspberry Pi dùng ốc 2.5mm để cố định, vì vậy bạn sẽ cần 4x ốc cấy và 4x ốc M2.5 tương ứng.

Tùy chọn làm mát:

• Tùy chọn quạt: Cho phép lắp quạt 2010 để làm mát trực tiếp các thiết bị bên trong. Mình đã thử với loại quạt 2010 giá rẻ nhưng nó ồn quá. Bạn nên mua loại quạt chất lượng, ít ồn nếu chọn phương án này.

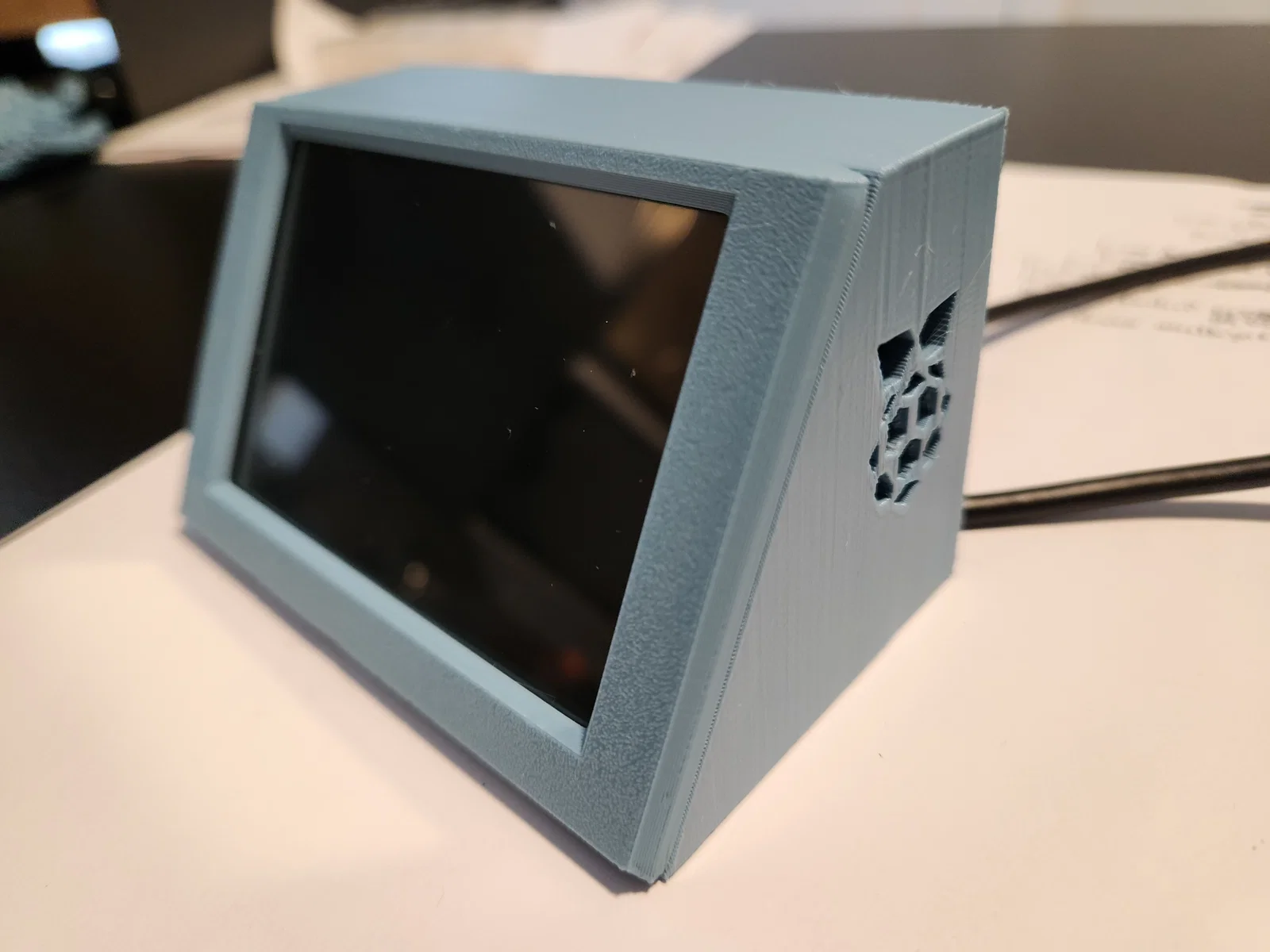

• Tùy chọn tản nhiệt thụ động: Có sẵn 2 khe thông gió ở hai bên. Mình đã vẽ thêm 2 logo Raspberry Pi cách điệu nhìn rất đẹp và giúp tản nhiệt tốt hơn. Nếu bạn không đặt máy in trong môi trường quá nóng như buồng in nhiệt hoặc gara, thì kiểu tản nhiệt thụ động này là quá đủ dùng rồi.

Cuối cùng, đây là đầu chuyển micro USB góc vuông mình đã dùng và màn hình TFT cắm trực tiếp vào Raspberry Pi Zero (nếu bạn đã hàn chân GPIO).

Bonus: xem thêm phần khung mình làm cho RPi02 để vừa với cửa sổ màn hình cảm ứng gốc của máy in mình:

Hoặc chiếc vỏ Raspberry Pi Zero mình thiết kế trước đây, khi chưa dùng màn hình cảm ứng:
