MultiBolt - Hệ connector bu lông cho Multiboard

Mô tả

Một hệ thống Multiboard in 3D, hỗ trợ bu lông và đai ốc hệ mét để gắn bất cứ thứ gì lên Multiboard.
Mình làm cái này để có thể treo/giữ đồ mà không cần phải remix model quá nhiều hay thêm connector to đùng; với bộ này bạn chỉ cần khoan vài lỗ cách nhau 25mm.

Nên in gì

Tùy theo kích thước món đồ bạn cần giữ, bạn có thể muốn gia cố phần lưng của món đồ vào Multiboard. Trường hợp này bạn dùng snap nào cũng được vì độ sâu của connector này khớp với mọi snap tiêu chuẩn.

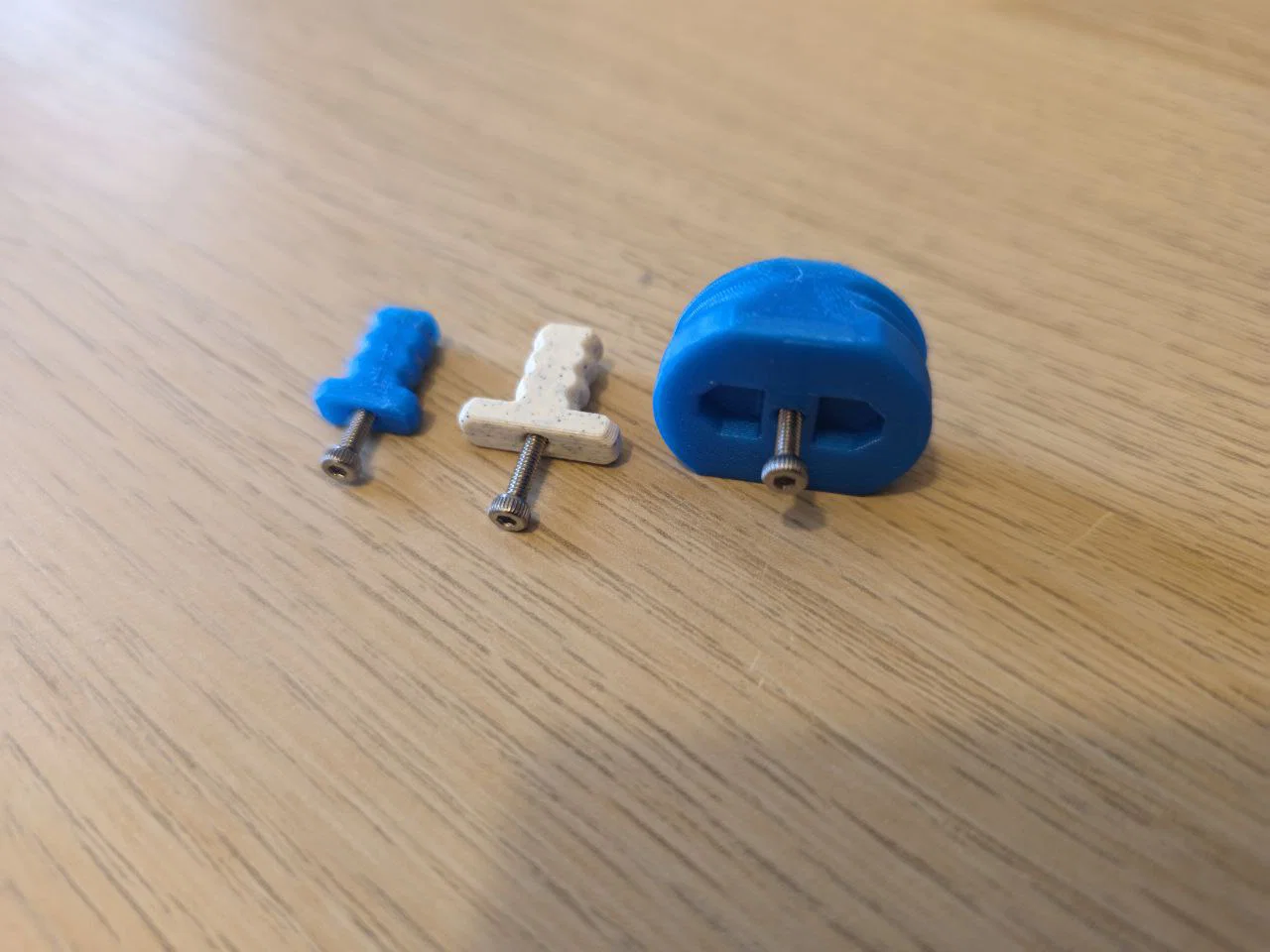

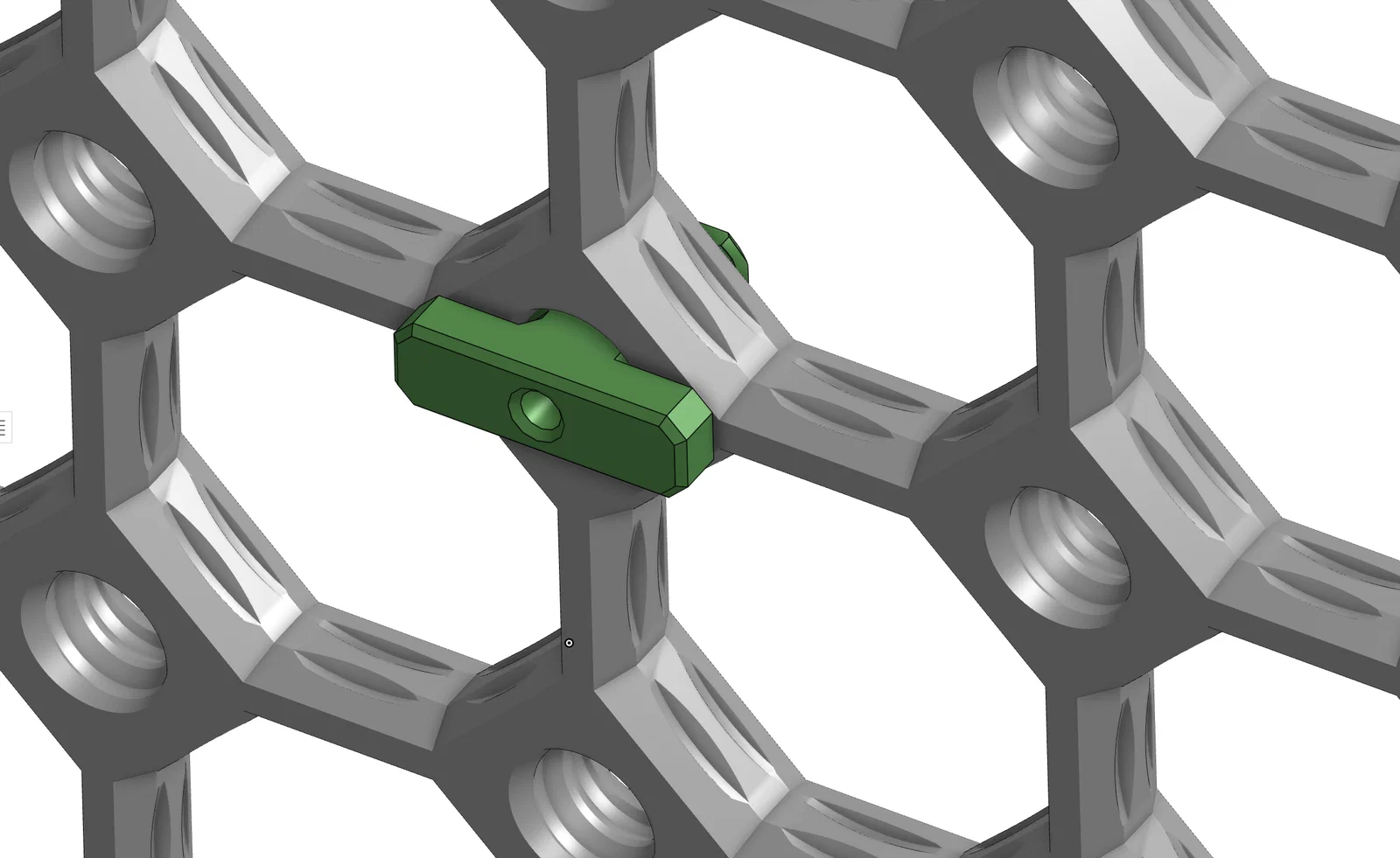

• M2 Pin (Narrow): Đầu nhỏ hơn nên có thể vặn vòng quanh các snap đang có sẵn. (Hơi khó vặn tay, cần thì dùng kìm hỗ trợ)
• M2 Pin (Wide): Dễ vặn hơn nhưng có thể bị chồng/đè lên các snap hiện có.
• M2 Bolt: Bản holder lớn hơn, giúp ổn định mặt lưng tốt hơn khi giữ các vật bề ngang lớn. Vặn bằng tay hoặc dùng Multitool.

Cách dùng

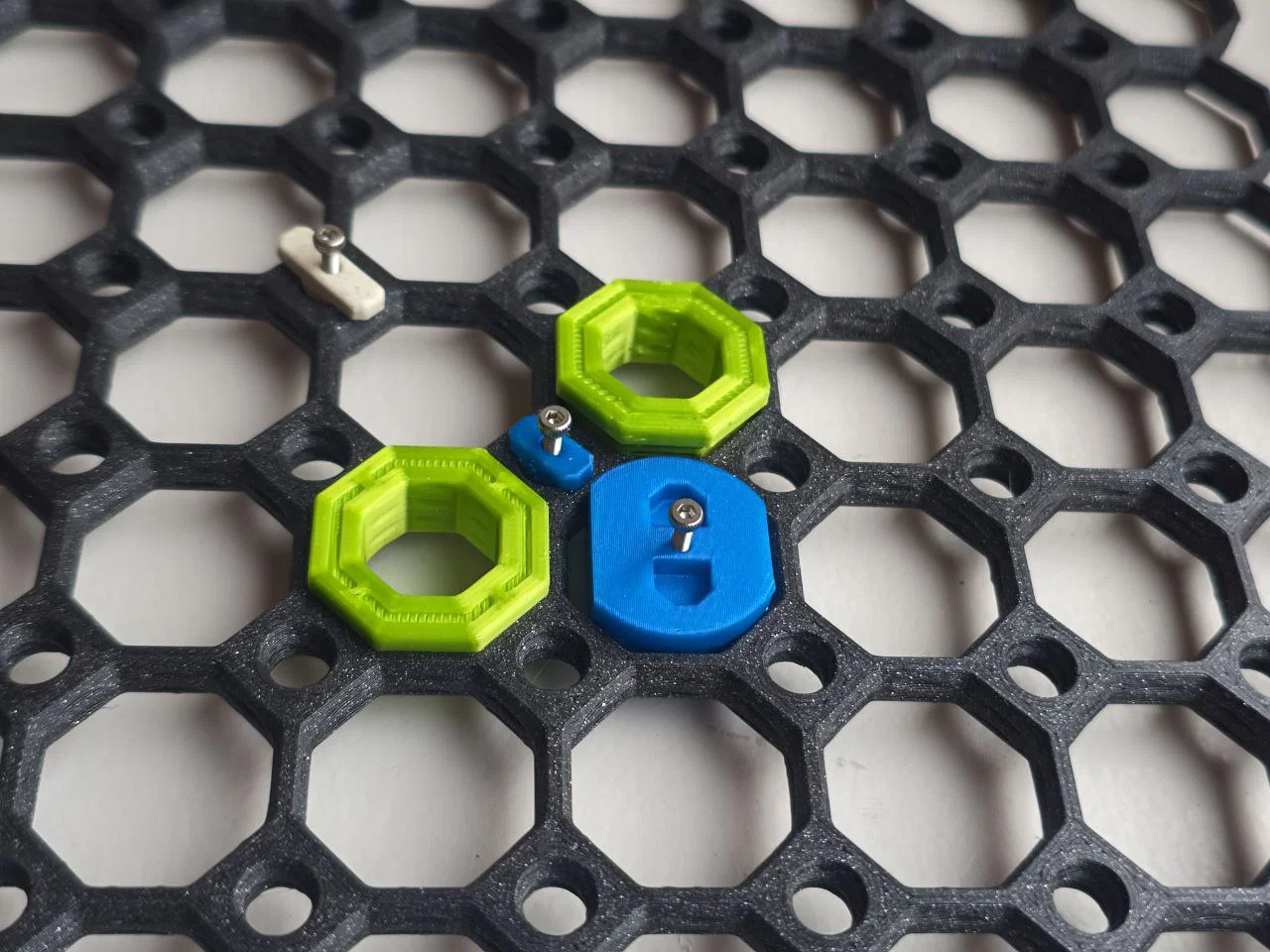

Hệ này giúp bạn gắn bất cứ thứ gì lên Multiboard rất nhanh, chỉ cần thêm một lỗ nhỏ lên chi tiết bạn muốn giữ.
Mình có làm một mẫu khoan (drilling template) bạn có thể dùng (lưu ý là bạn thậm chí có thể treo vật bằng cách dùng cả pin lẫn bolt, chỉ cần để ý khoảng cách giữa chúng).
Các chi tiết này dùng lỗ 2.1 mm, nhưng lỗ 2–3mm thường vẫn ổn, miễn là đầu bu lông lớn hơn lỗ đó.
(Lưu ý khoảng cách giữa mỗi pin trên multiboard là 25mm theo cả chiều ngang lẫn chiều dọc).

Yêu cầu

Một bu lông M2 và đai ốc (~15–20mm) cho connector pin nhỏ; và M2 hoặc M3 cho connector lớn.

Lắp đặt

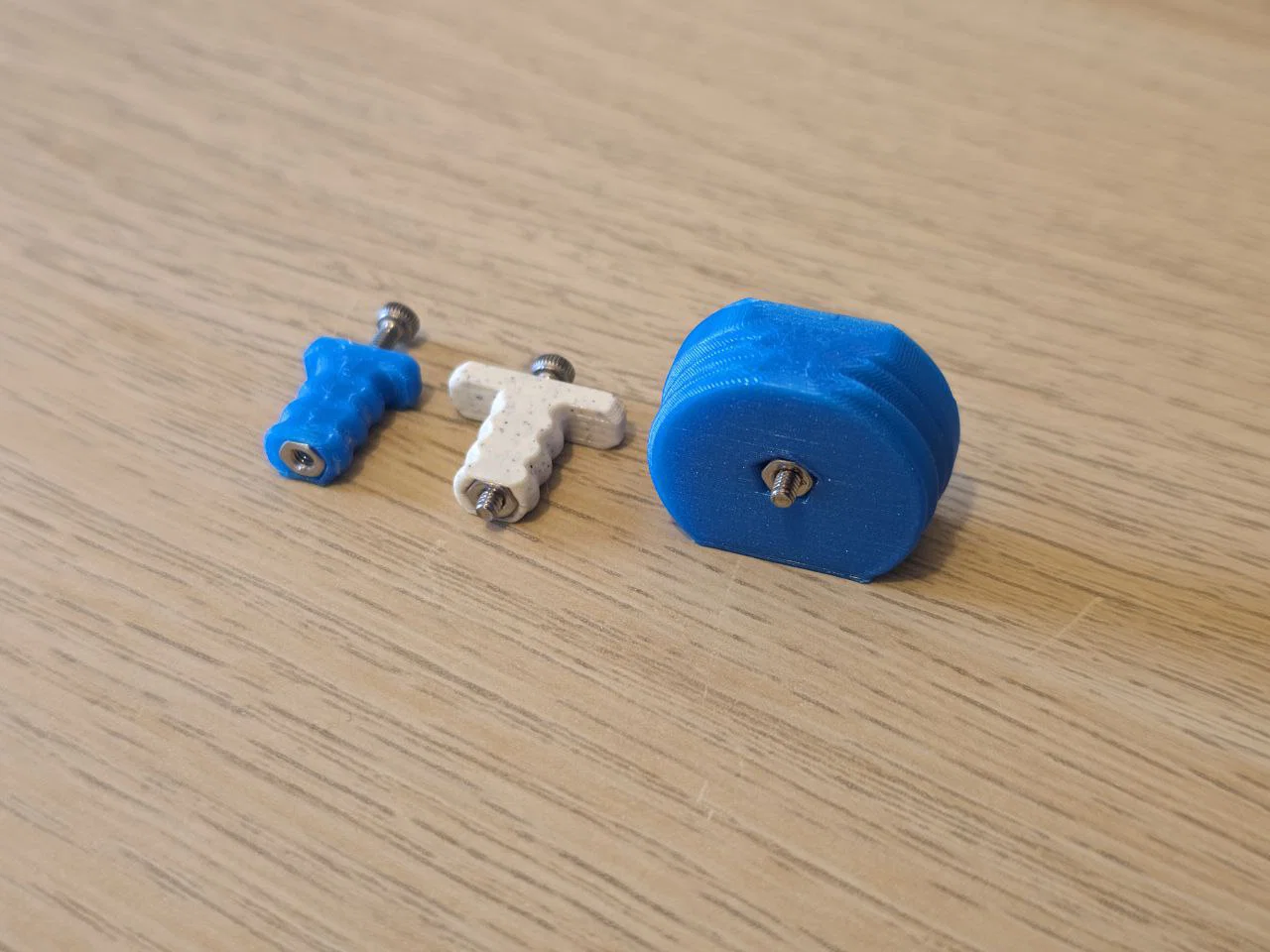

Ép đai ốc vào mặt sau của connector. Bạn có thể vặn bu lông vào để giữ cho đai ốc thẳng trong lúc ấn nó vào phần in.

Ghi chú

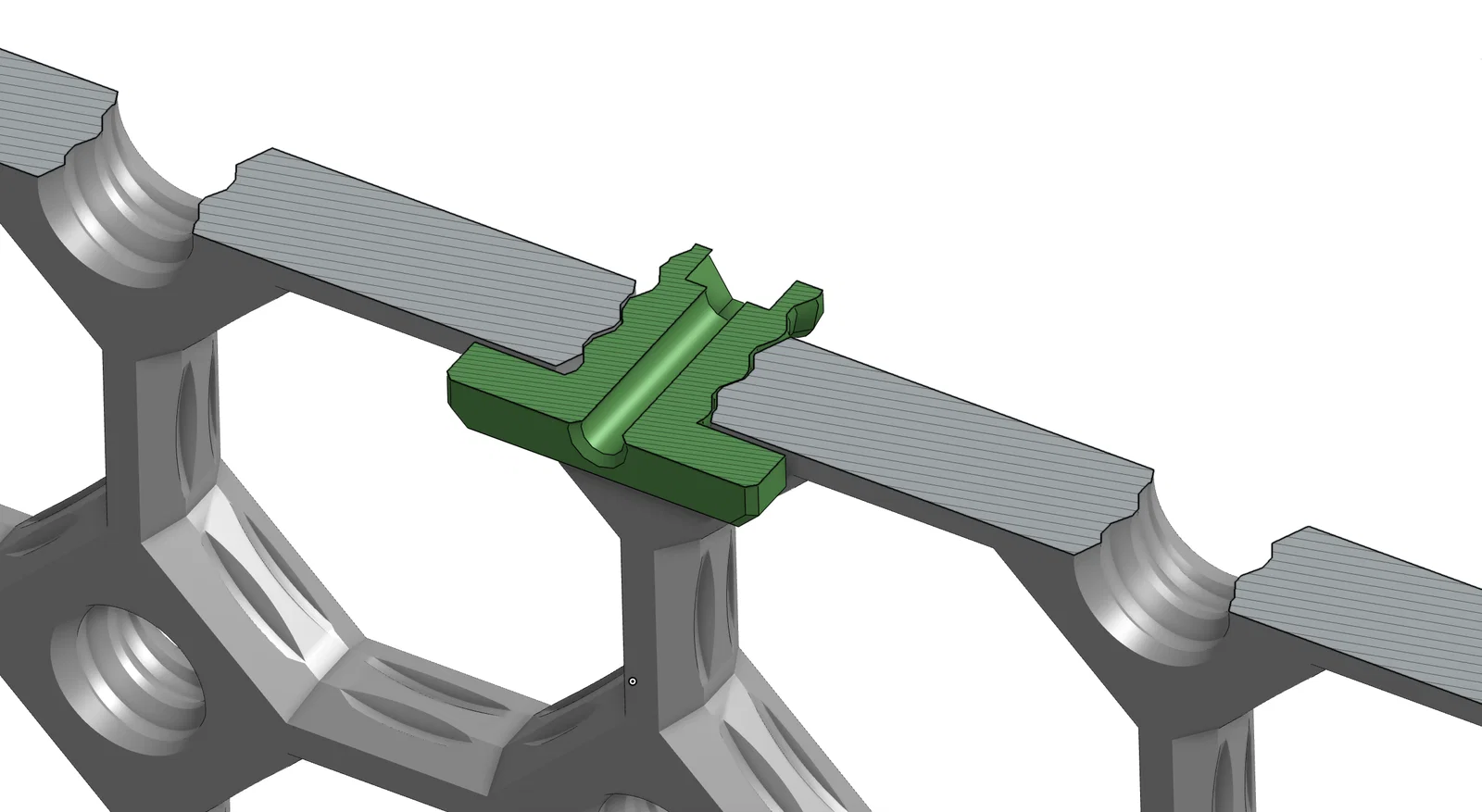

Connector này có cùng độ sâu với snap multiboard tiêu chuẩn https://www.multiboard.io/parts-library/snaps . Vì vậy bạn có thể dùng snap để gia cố thêm cho món đồ đang giữ bằng connector này.
(Phần spacer được thêm sẵn theo thiết kế để chừa khoảng hở, giúp treo được những món đặt sát với các wall holder của multiboard).

Ghi công

Mình lấy cảm hứng từ Multiconnect System của David D. Mình làm bộ này như một cách để giữ đồ với mức chỉnh sửa lên chi tiết ít hơn.
Cảm ơn Jonathan từ Keep Making đã tạo ra hệ Multiboard.
Mình đã dùng file STEP từ cả hai dự án để dựng các model này.
