Chốt Canh Đăng Ký In Khắc (Printmaking Registration Pins)
Bộ Pins và Tabs giúp canh đăng ký (registration) cho in relief nhiều màu. In ít nhất 2 Pin và số Tab tùy nhu cầu. Tab được thiết kế để fit hơi chặt; có thể gọt nhẹ bằng dao X-ACTO. Có kèm file OpenSCAD.
Mô tả

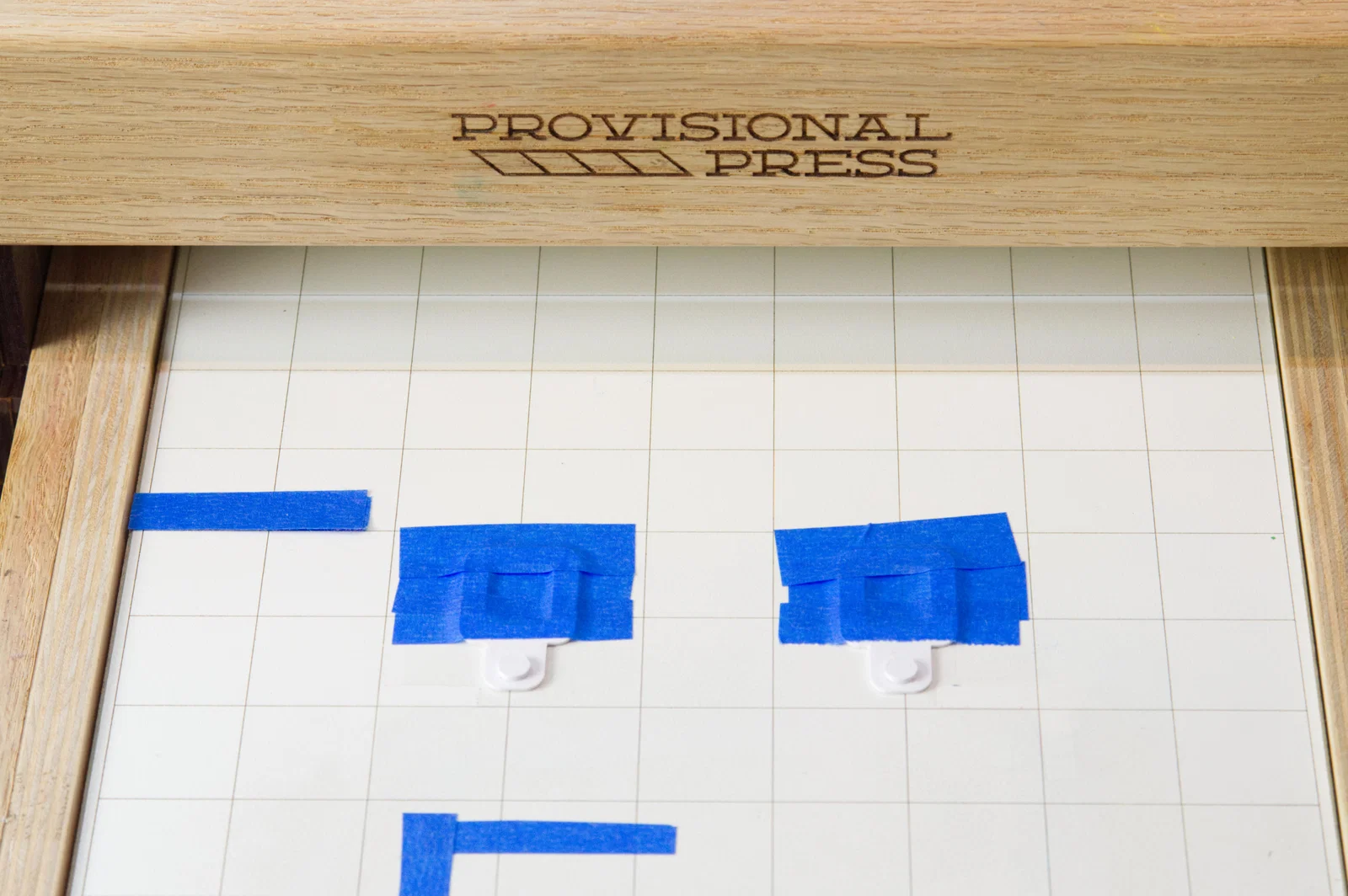

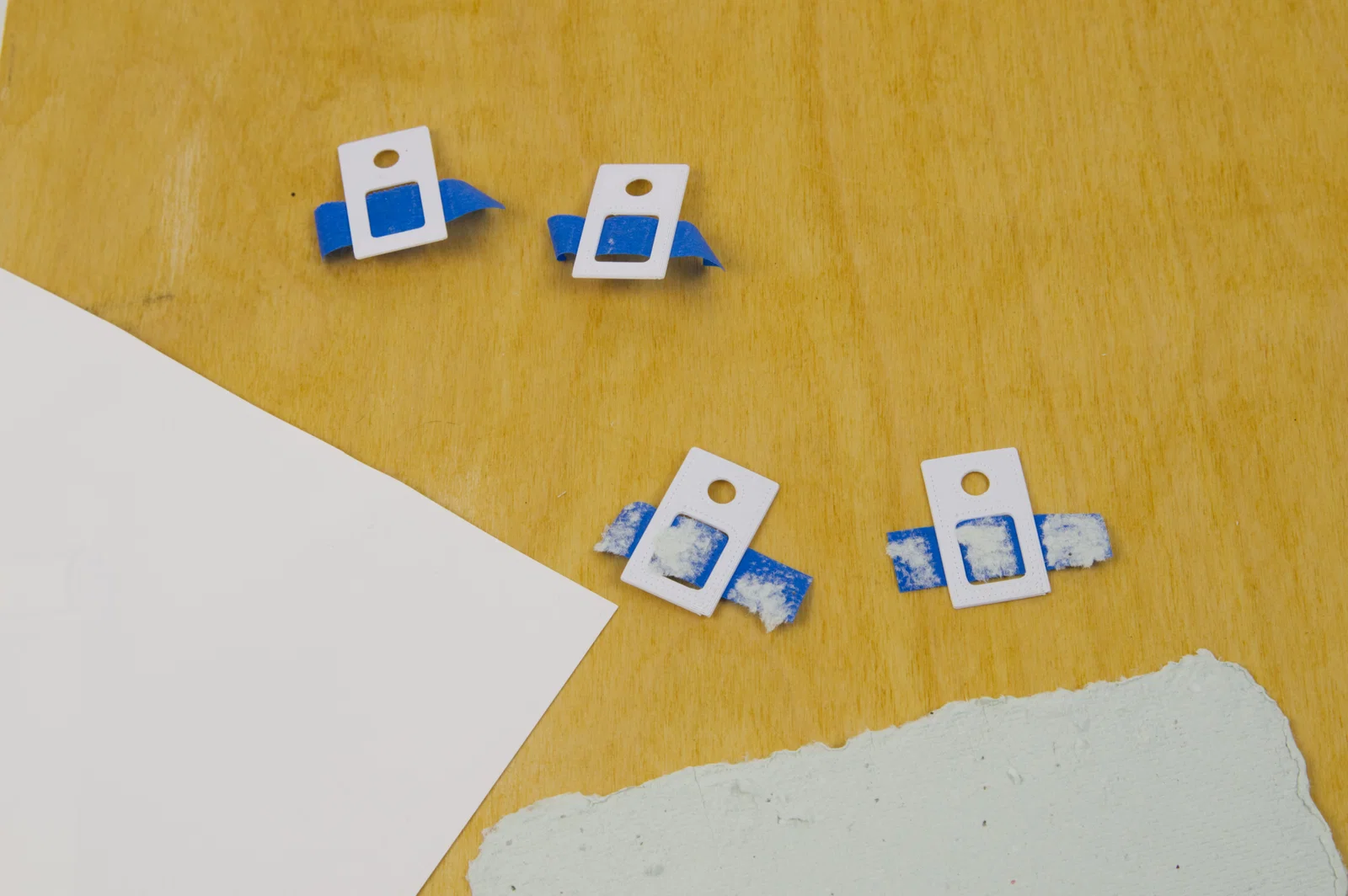

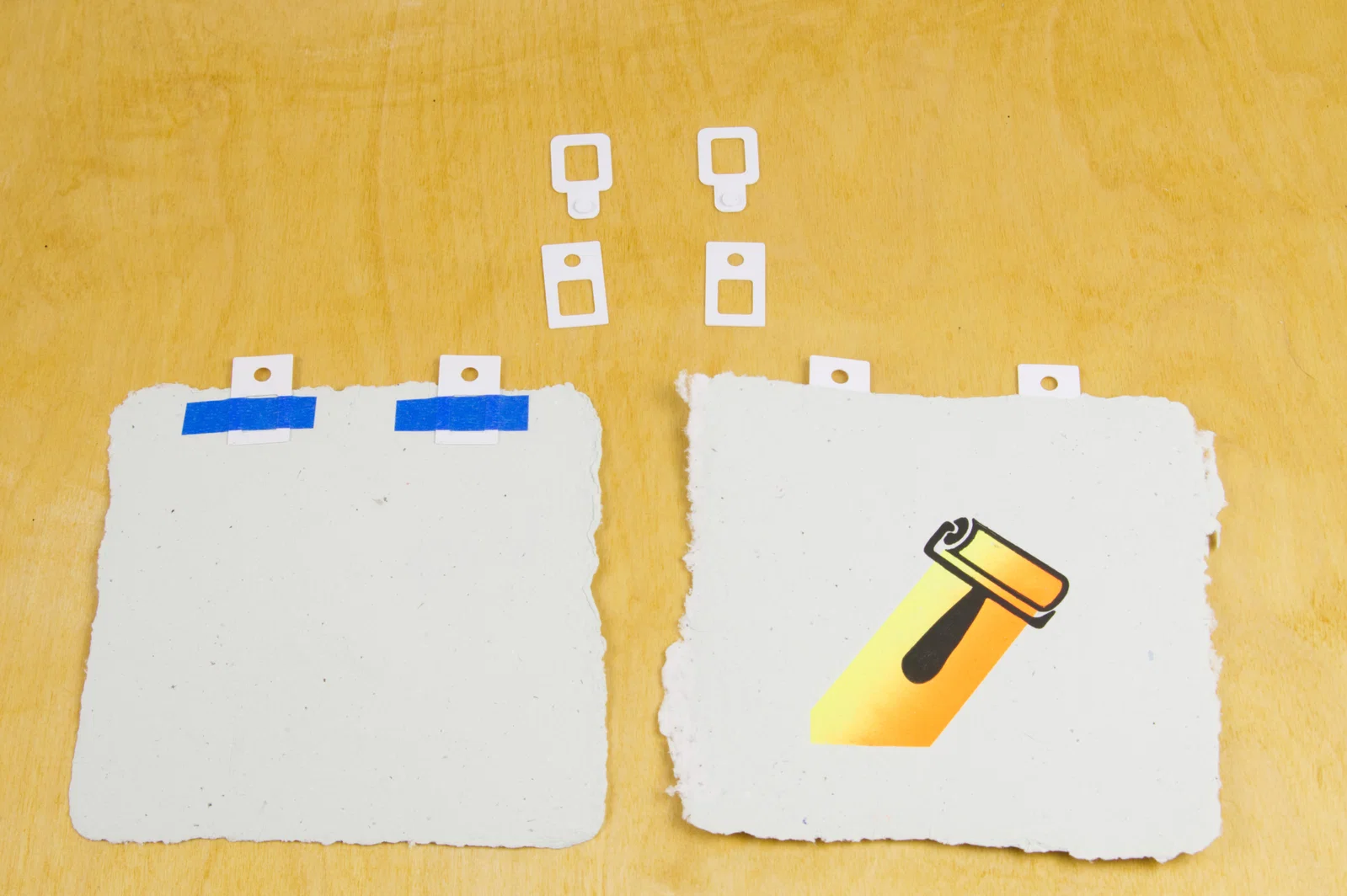

Chốt (Pins) và ngàm (Tabs) dùng để canh đăng ký (registration) cho các bản in relief nhiều màu.

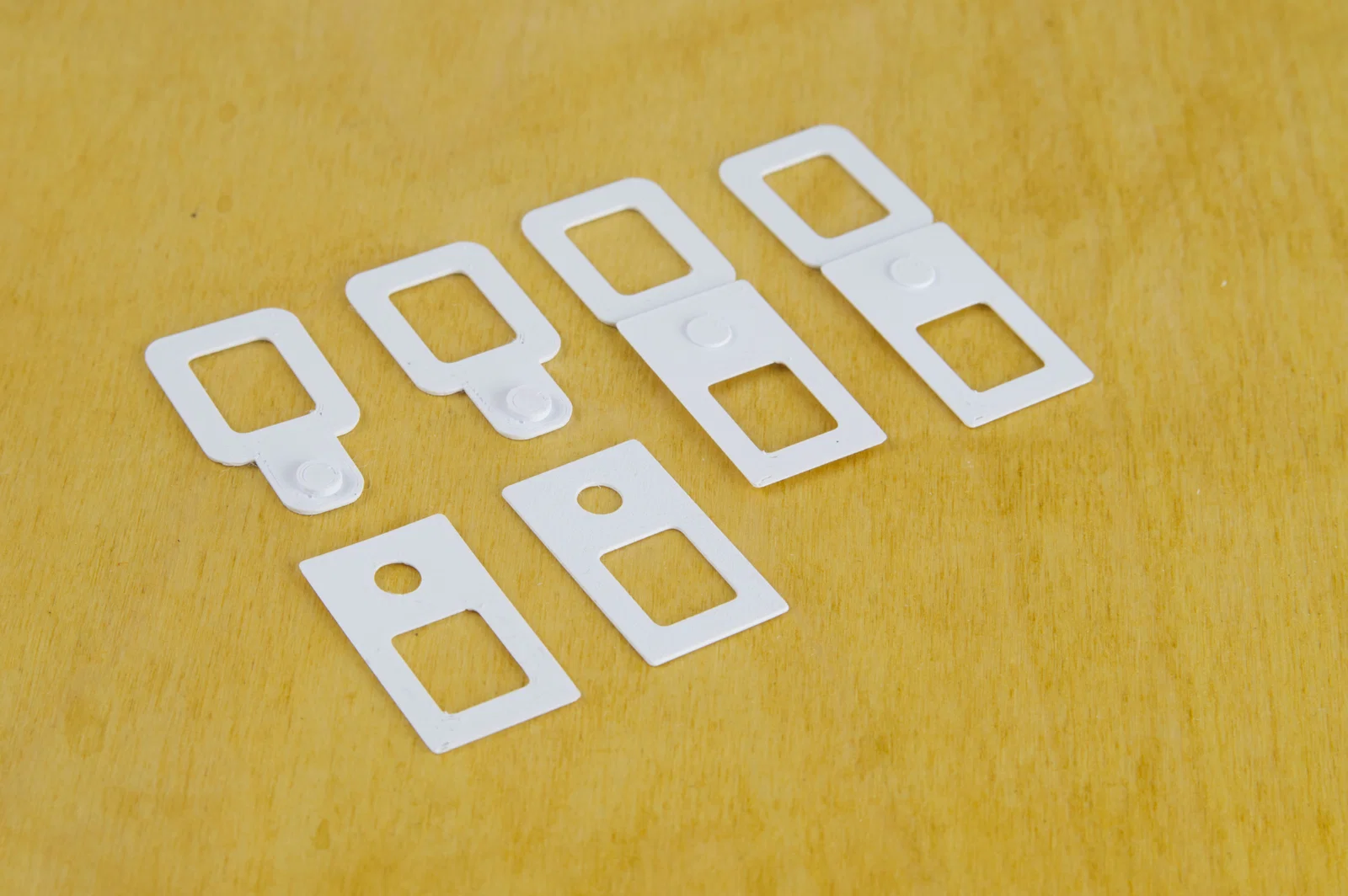

Hãy in ít nhất hai Pin, rồi in thêm bao nhiêu Tab tùy theo bạn cần để chạy một đợt in.

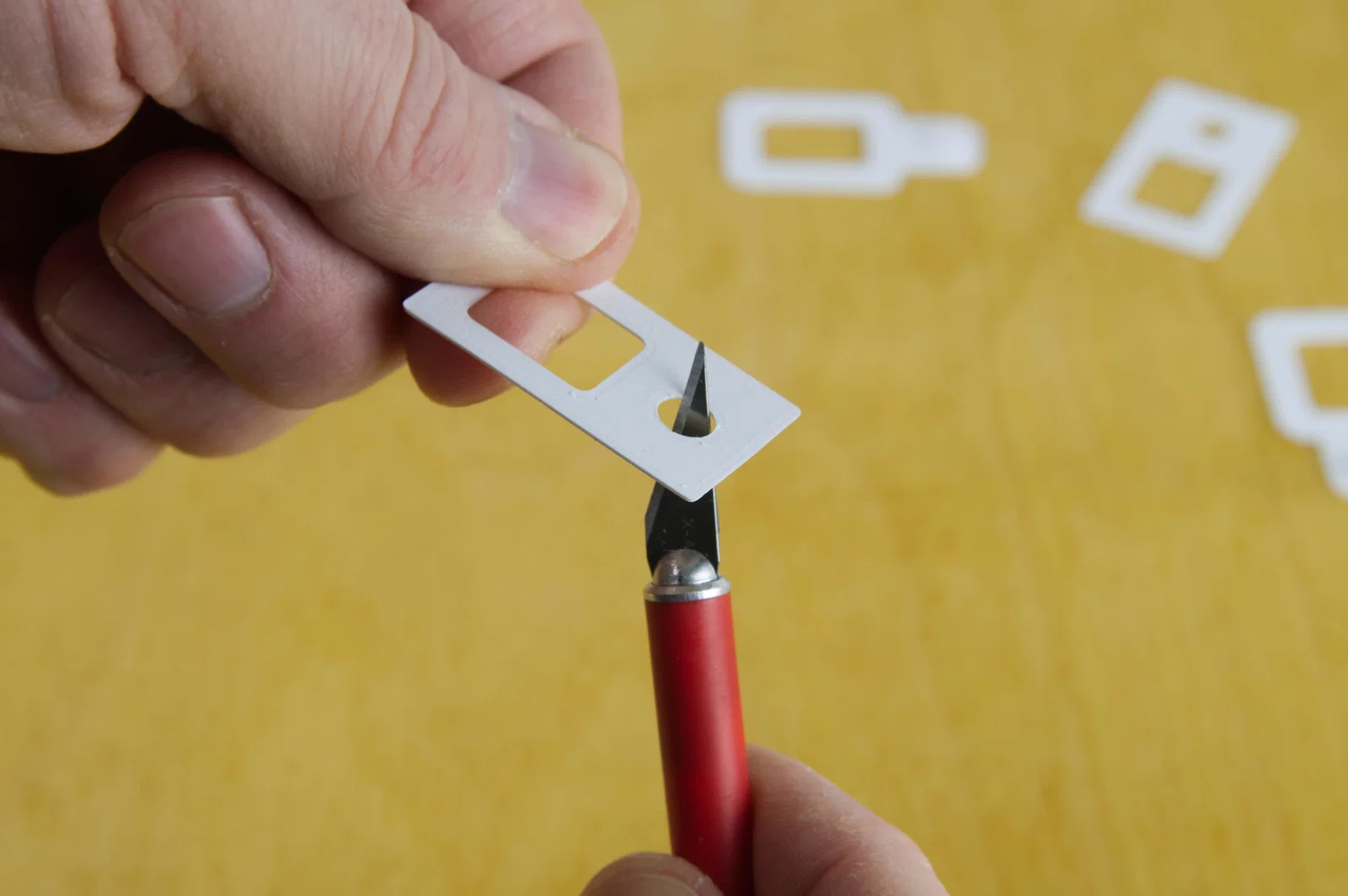

Sau khi in xong, các Tab nên khít chặt vào Pin. Đây là chủ ý thiết kế. Tùy máy in của bạn, dung sai (tolerance) có thể hợp hoặc không hợp để vừa đẹp. Mình in Tab trước, rồi nếu thấy quá chặt thì chỉ cần quẹt rất nhẹ bên trong lỗ bằng dao X-ACTO.
Khi đã gọt bớt, Tab nên vào Pin hơi chặt nhưng không chặt quá, và dĩ nhiên cũng không lỏng quá. Chào mừng bạn tới với 3D Printing!
Lưu ý: Mấy món này in rất mỏng! Mình in ở layer height 0.1.
Mỗi Tab chỉ tốn khoảng $0.01 tiền nhựa, nên nếu có lỡ làm hư một cái trong lúc gọt để vừa khít hoàn hảo thì cũng không sao.
File OpenSCAD có kèm theo nếu bạn muốn chỉnh sửa gì thêm.
Thông tin thêm: https://rasterweb.net/raster/2024/02/18/printmaking-registration-pins/
