Vòng bi chặn (thrust) dạng bi cơ bản

Vòng bi chặn (thrust) dạng bi cơ bản này được thiết kế để dùng với bi Airsoft 6mm, loại này rẻ và độ tròn rất cao (5.95mm +/-0.01mm). Mình mua 1000 viên trên Amazon khoảng $3.50 + phí ship.

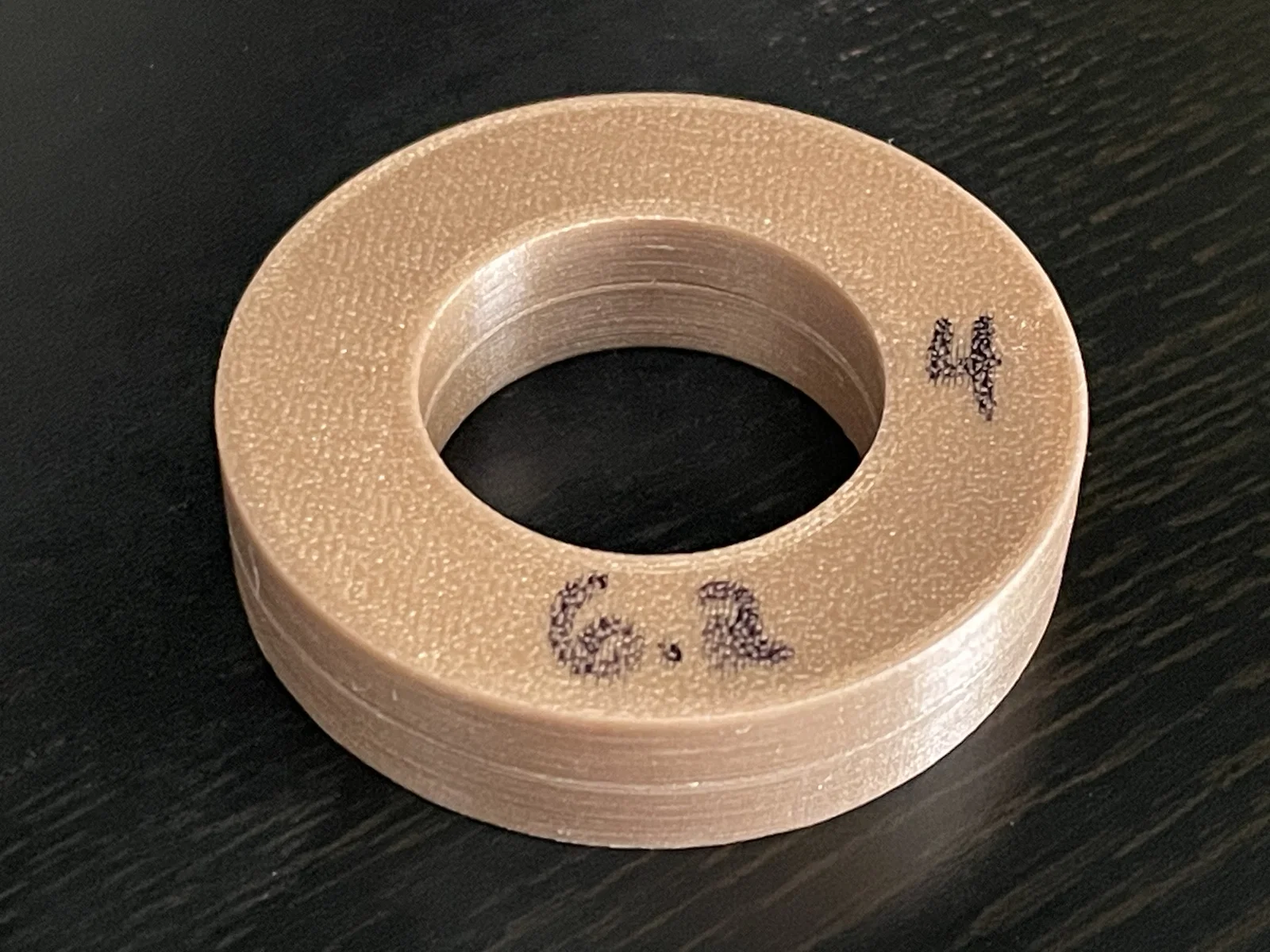

Bi chạy trên một rãnh lăn (raceway) đường kính 40mm. Cụm lắp có đường kính trong 28mm, đường kính ngoài 52mm, và chiều cao 12mm.

Sau khi thử nghiệm một chút, mình xác định đường kính rãnh lăn tối ưu là 6.2mm và đường kính lỗ trên vòng giữ bi (ball cage) tối ưu là 6.4mm. Mình in phần raceway với infill 15%, nhưng mình khuyên nên để 100% để chịu tải nặng hơn.

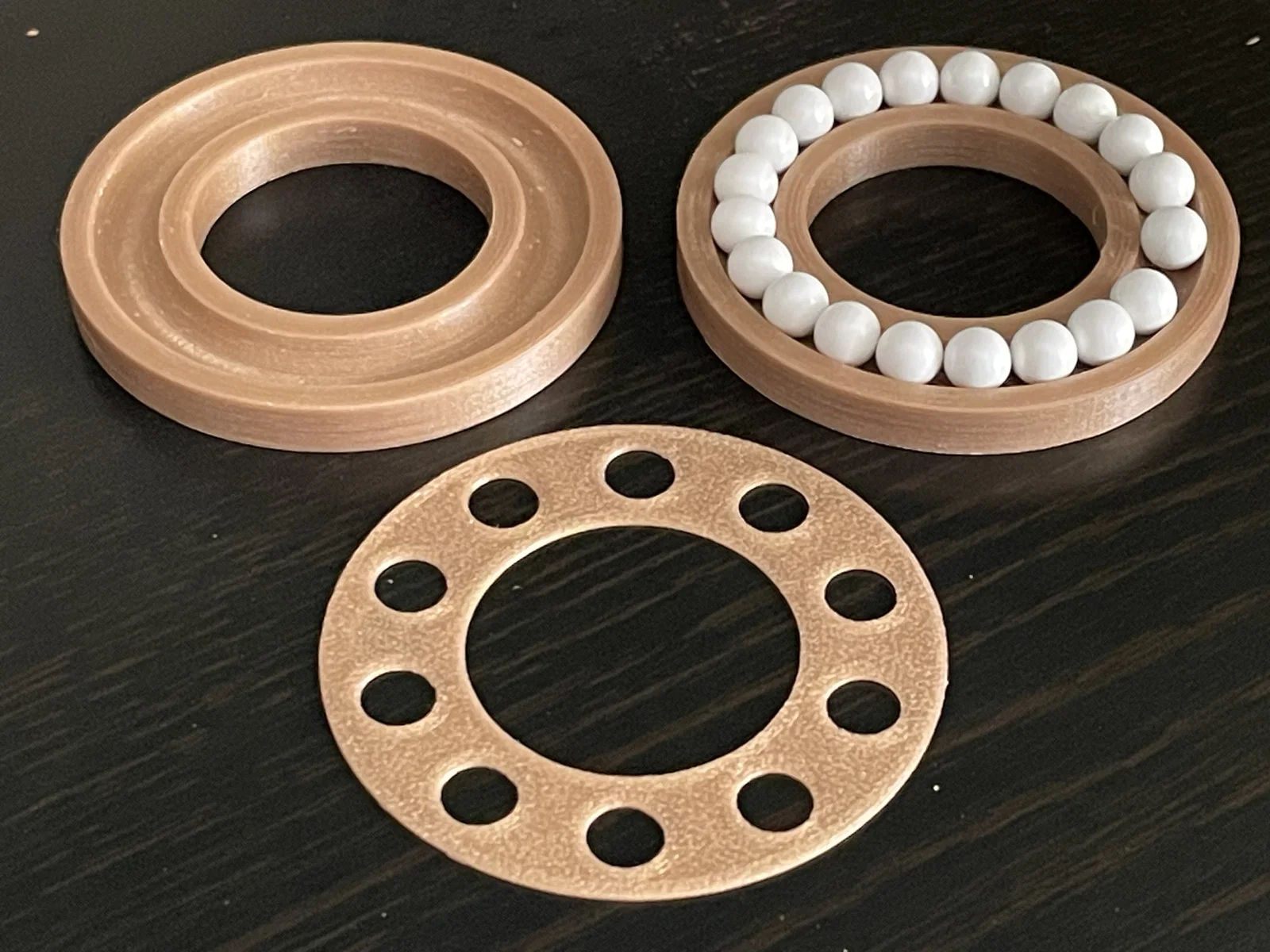

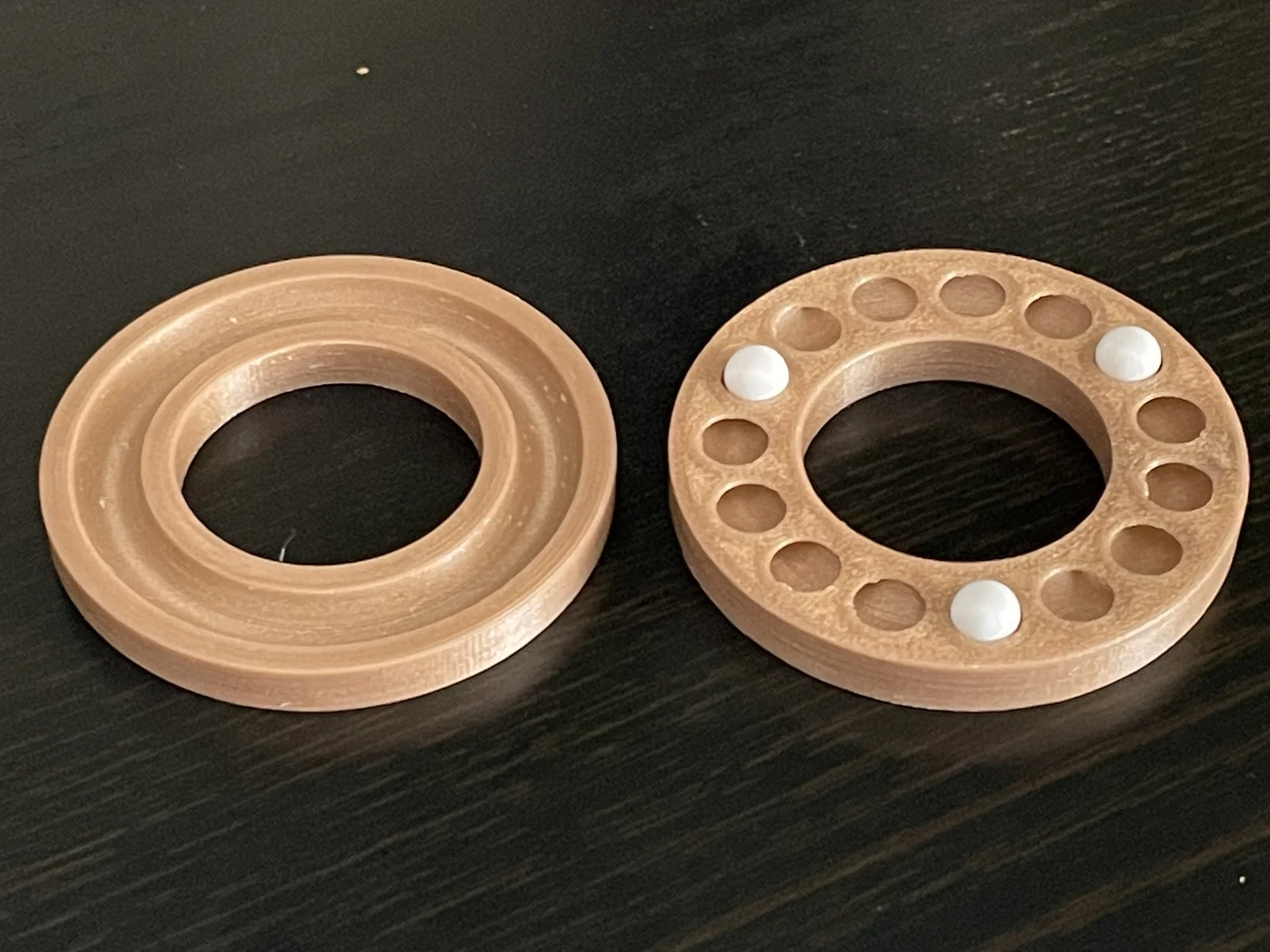

Mình cũng thử số lượng bi tối ưu bằng cách thiết kế nhiều ball cage với số lỗ khác nhau để chia đều. Có vẻ như ít bi thì vòng bi chạy mượt hơn, nhưng mình nghĩ điều đó có thể sẽ thay đổi khi tải cao hơn. Bạn thử lắp có và không có miếng chêm của ball cage (ball cage spacer) rồi cho mình biết cách nào hiệu quả nhất nha!

Mình cũng tò mò không biết có ai có cách đơn giản để đo ma sát của vòng bi không. Mình đặt một cục chặn giấy lên vòng bi này rồi dùng tay quay thử, nhưng khó mà giữ được độ ổn định và chính xác đủ để so sánh số lượng bi nào cho ma sát thấp nhất.
