Nâng cấp Linear Rail Guide trục Y cho Prusa MK3 / MK3S / MK3S+

Tác giả KalleKnall

Lượt tải
3.581
Lượt thích
898
Lượt coi
50.764

File 25 7,8 MB

  • v2_right_front_1777580525.stlSTL · 60 KB
  • v2_left_front_1777580526.stlSTL · 60 KB
  • v2_left_rear_1777580527.stlSTL · 184,1 KB
  • v2_right_rear_1777580528.stlSTL · 184,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

THIẾT KẾ NÀY ĐÃ BỊ ĂN CẮP VÀ BỊ BÁN TRÊN EBAY, AliExpress, Bangood, v.v.! XIN ĐỪNG ỦNG HỘ NHỮNG NGƯỜI BÁN KIỂU NÀY!

Đã thêm Version 2 và test với fw 3.11.0

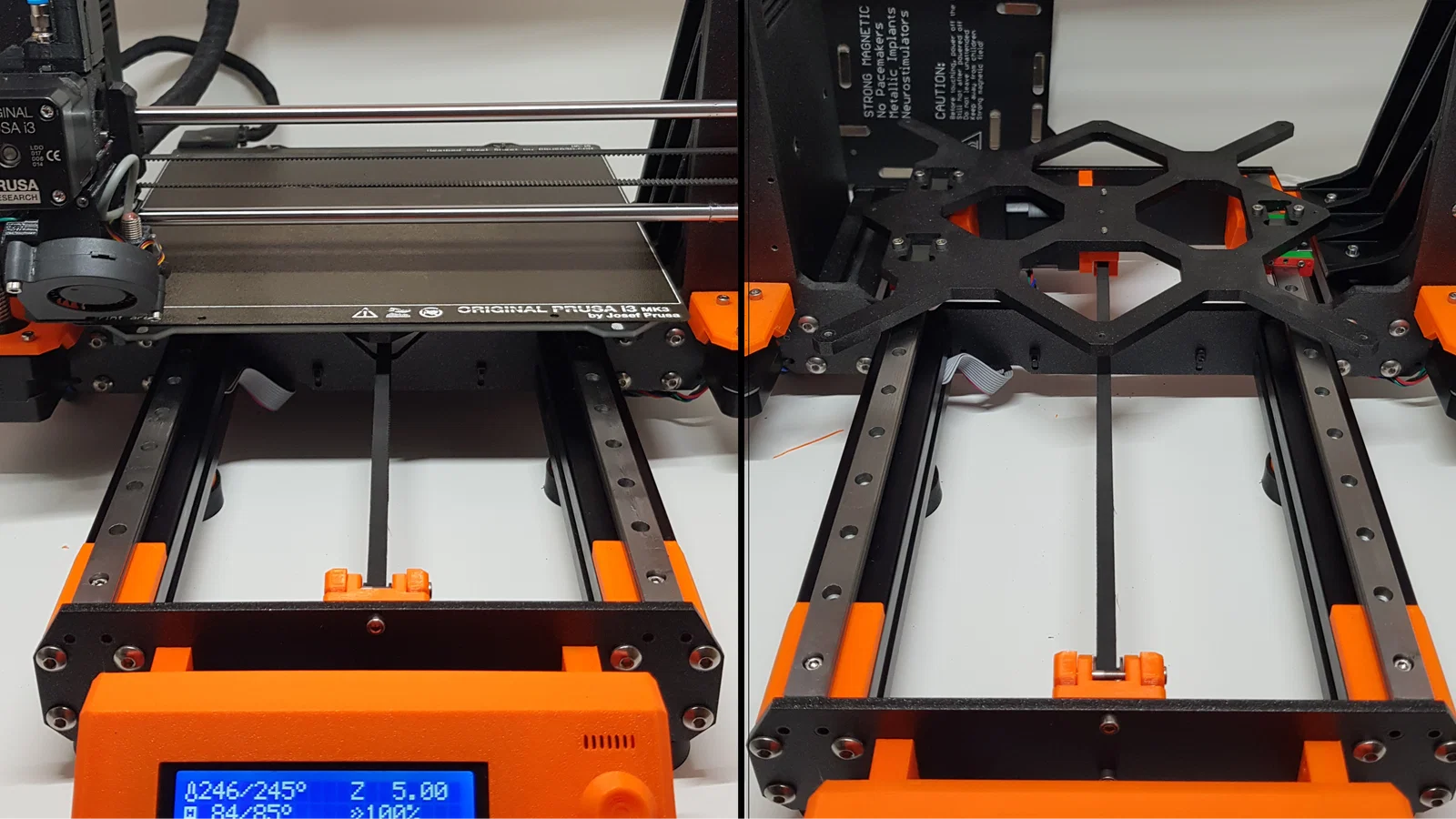

Mình muốn có một Y-Axis Carriage cứng cáp và bền hơn cho chiếc Original Prusa MK3 của mình.

Bộ nâng cấp thương mại mà mình tìm được có vài nhược điểm với mình, mà giá cũng không rẻ.

Nên mình tự thiết kế phiên bản của mình để không còn mấy nhược điểm đó, chắc chắn hơn và rẻ hơn (chỉ khoảng 1/4 giá nếu dùng rail Trung Quốc).

Bạn có thể follow mình, hoặc theo dõi chiếc MK3S+ của mình với các Axis Mods trên Twitch.
https://www.twitch.tv/dasschweigenderlamer

Thiết kế của mình vẫn chạy được theo phương pháp Standard Firmware Calibration. Bạn sẽ không bị mất 3mm chiều cao (bị nâng cao thêm 3mm như bản thương mại sẽ làm quy trình firmware calibration bị lỗi).

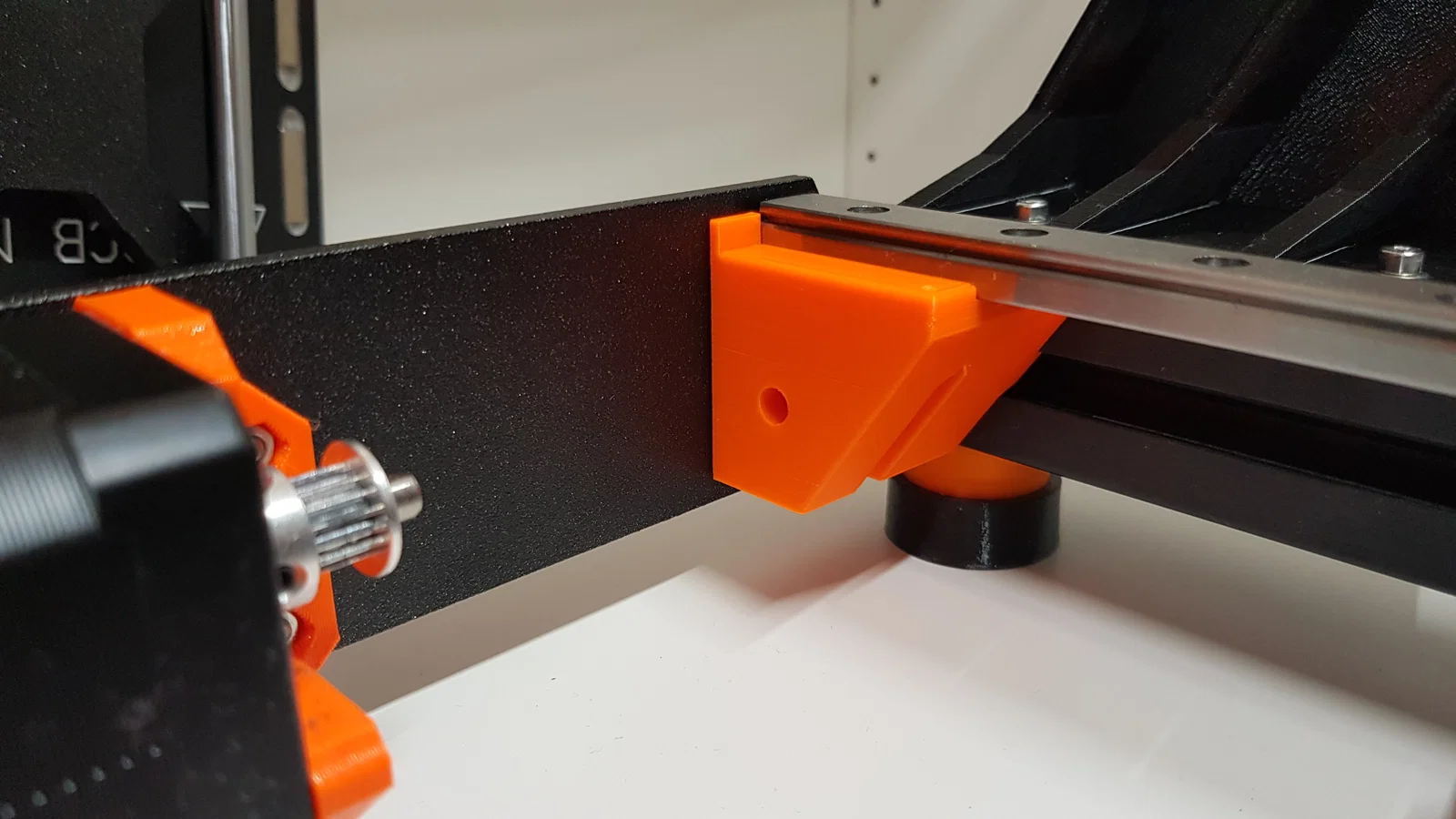

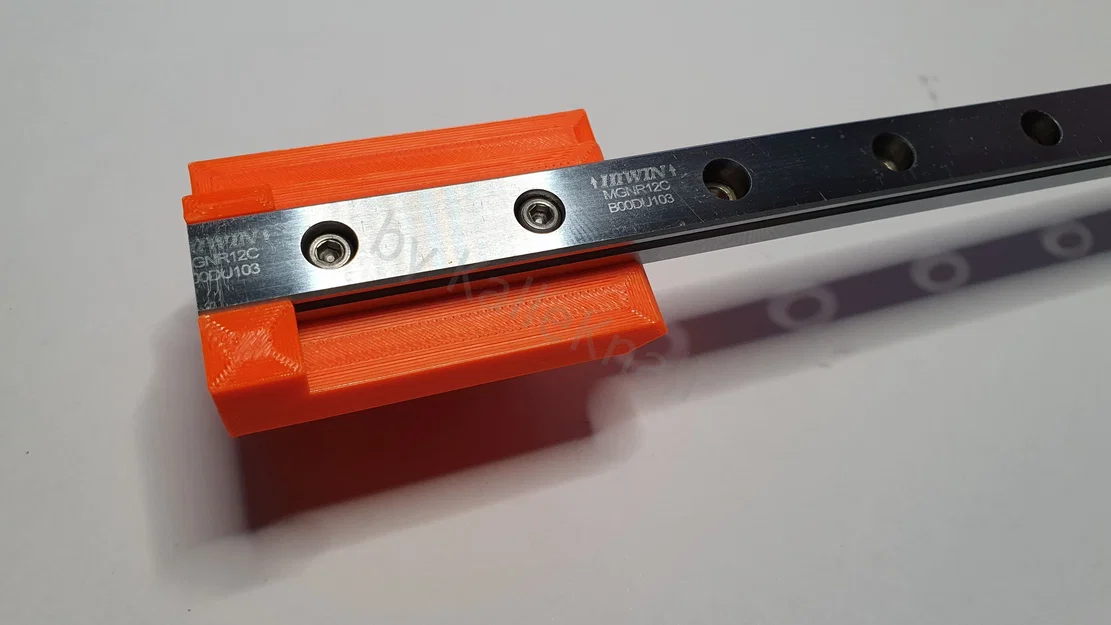

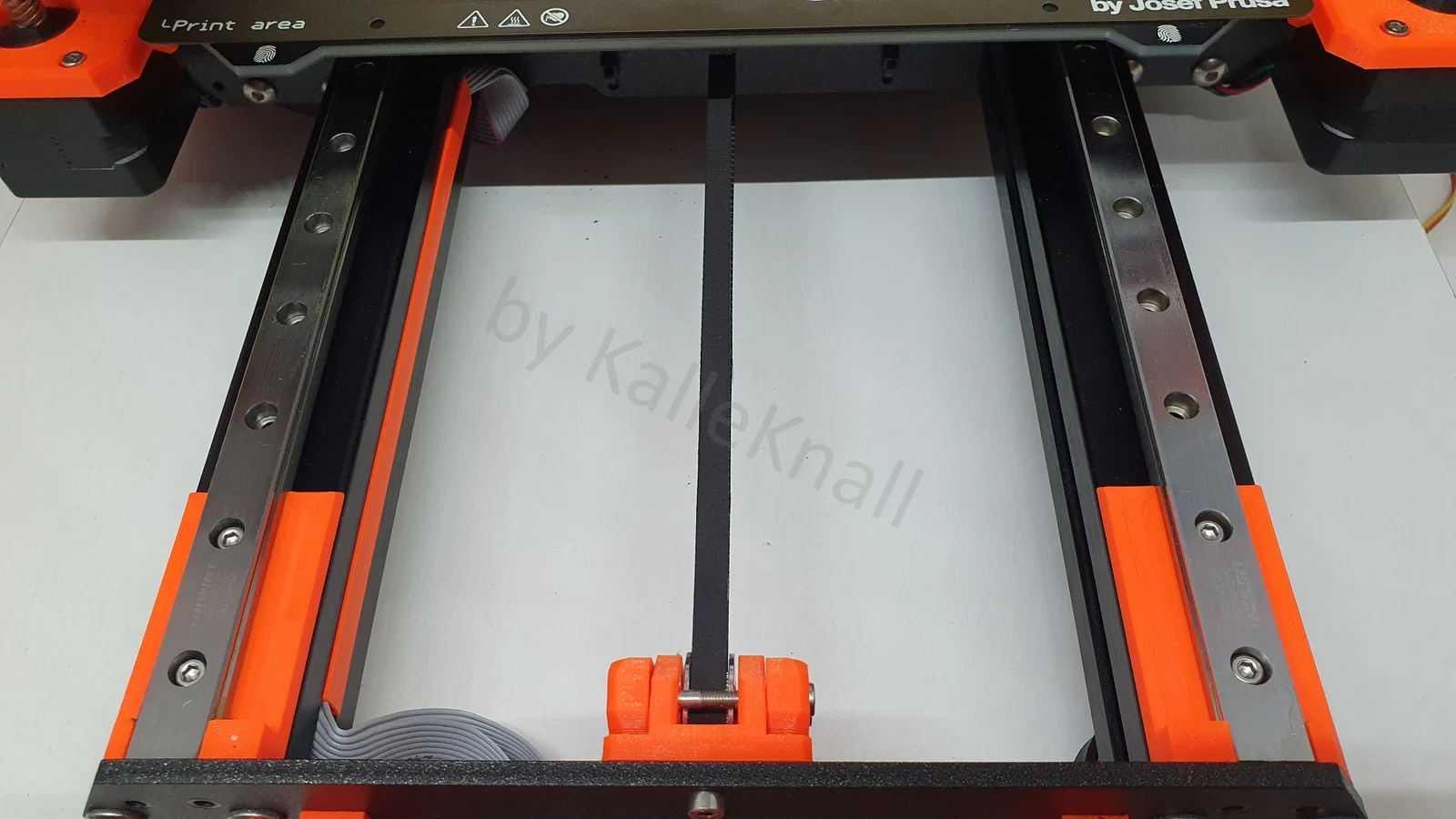

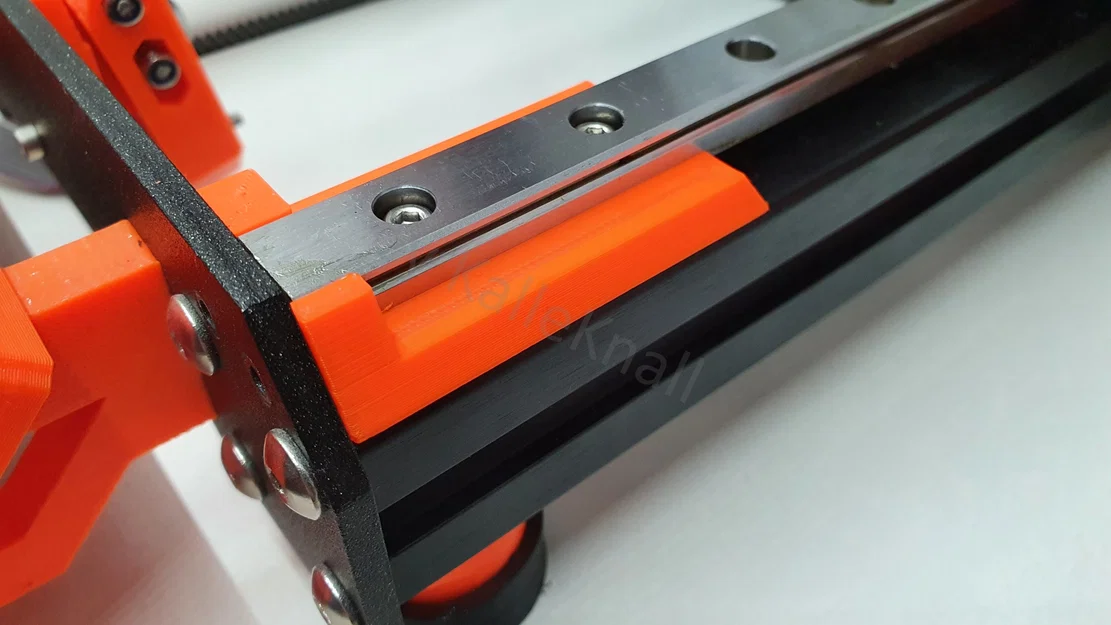

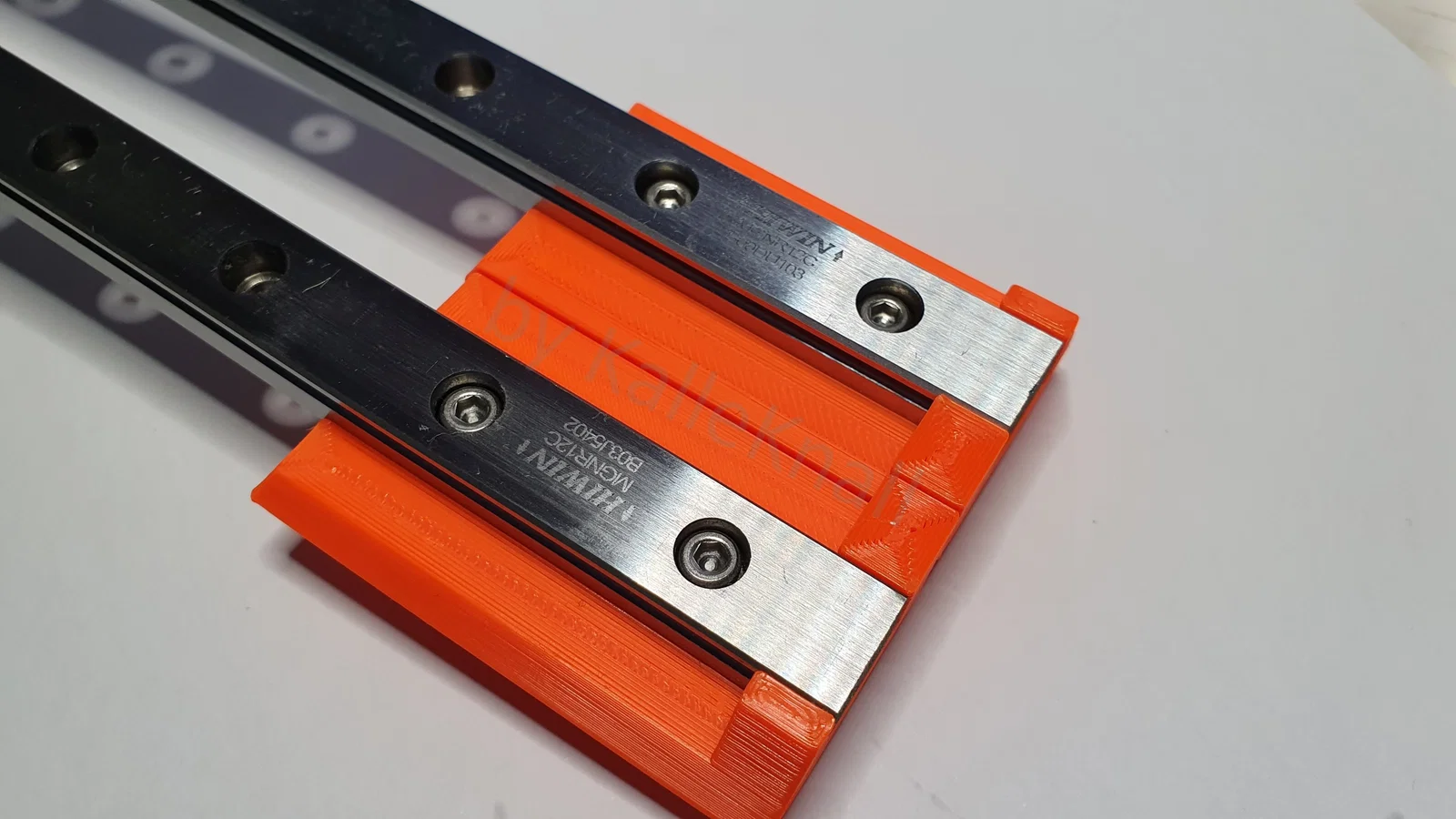

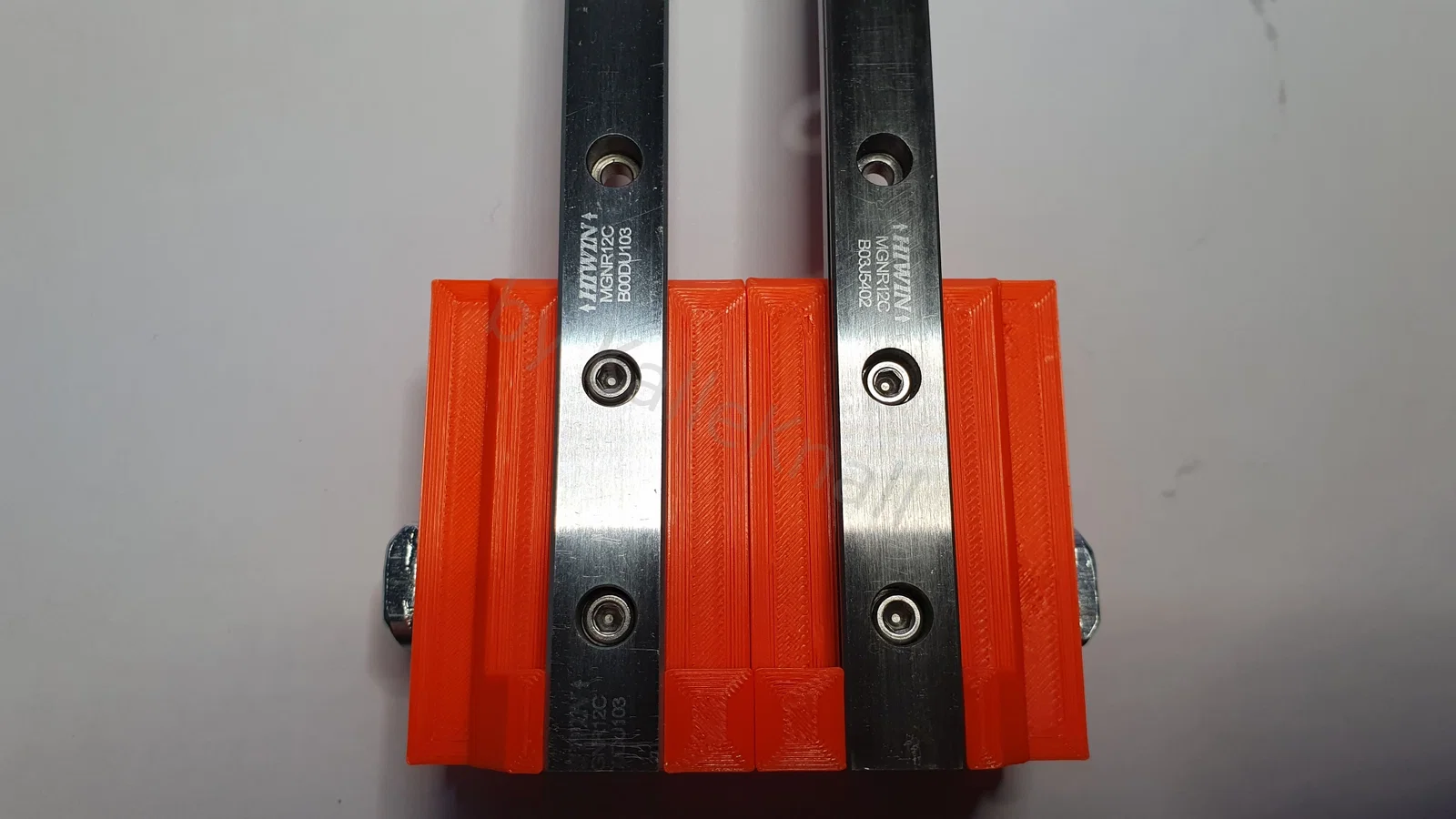

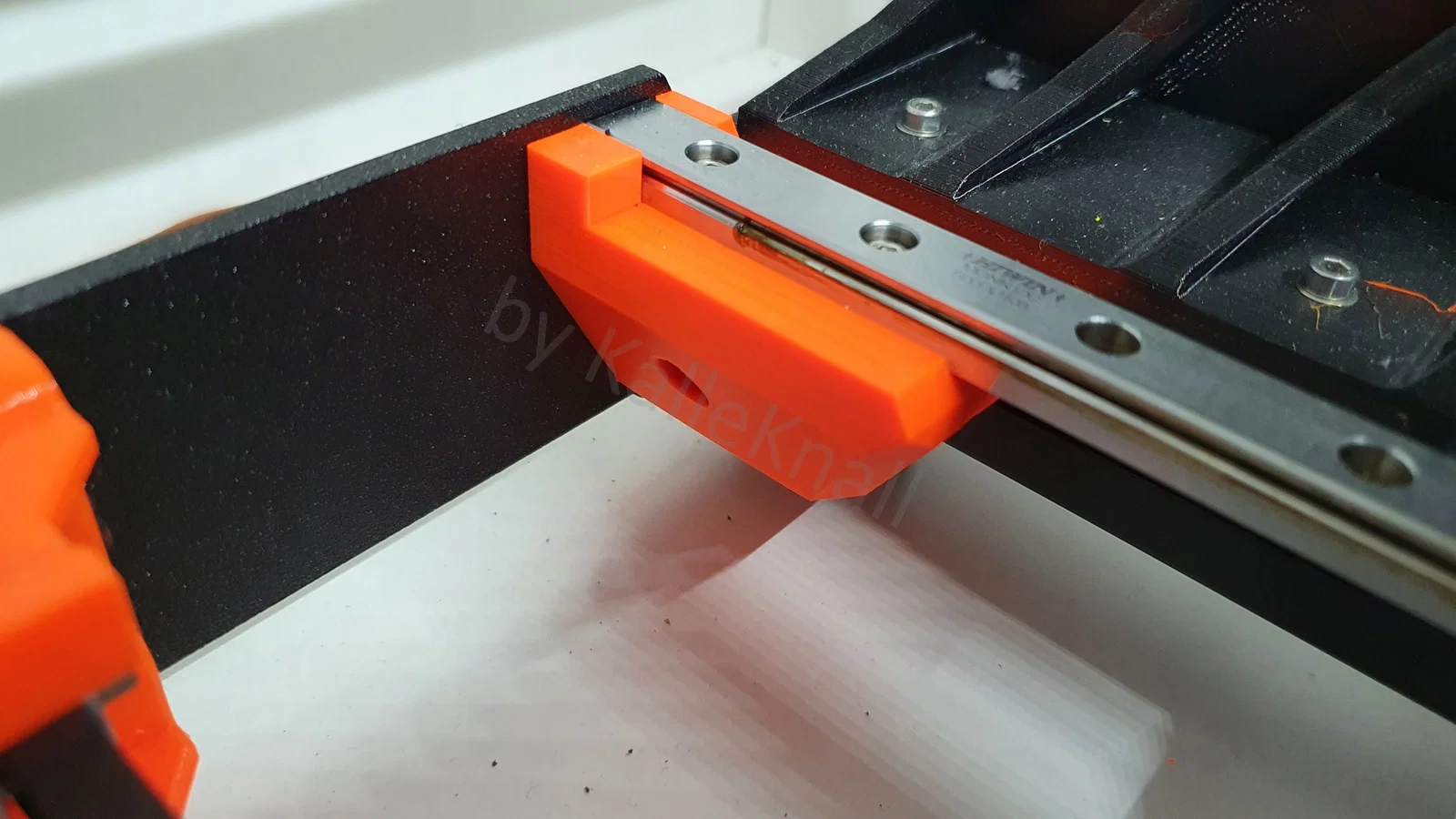

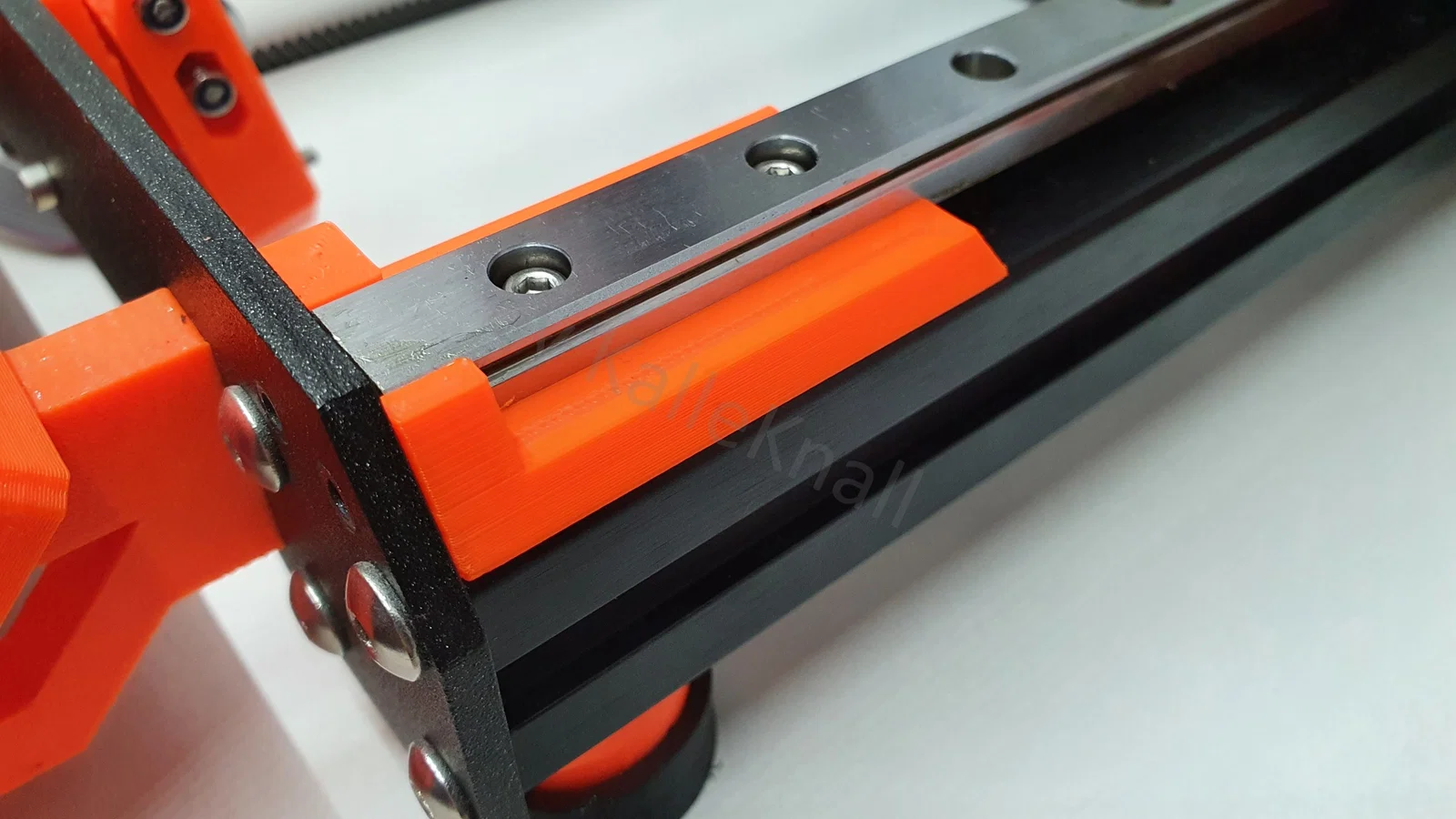

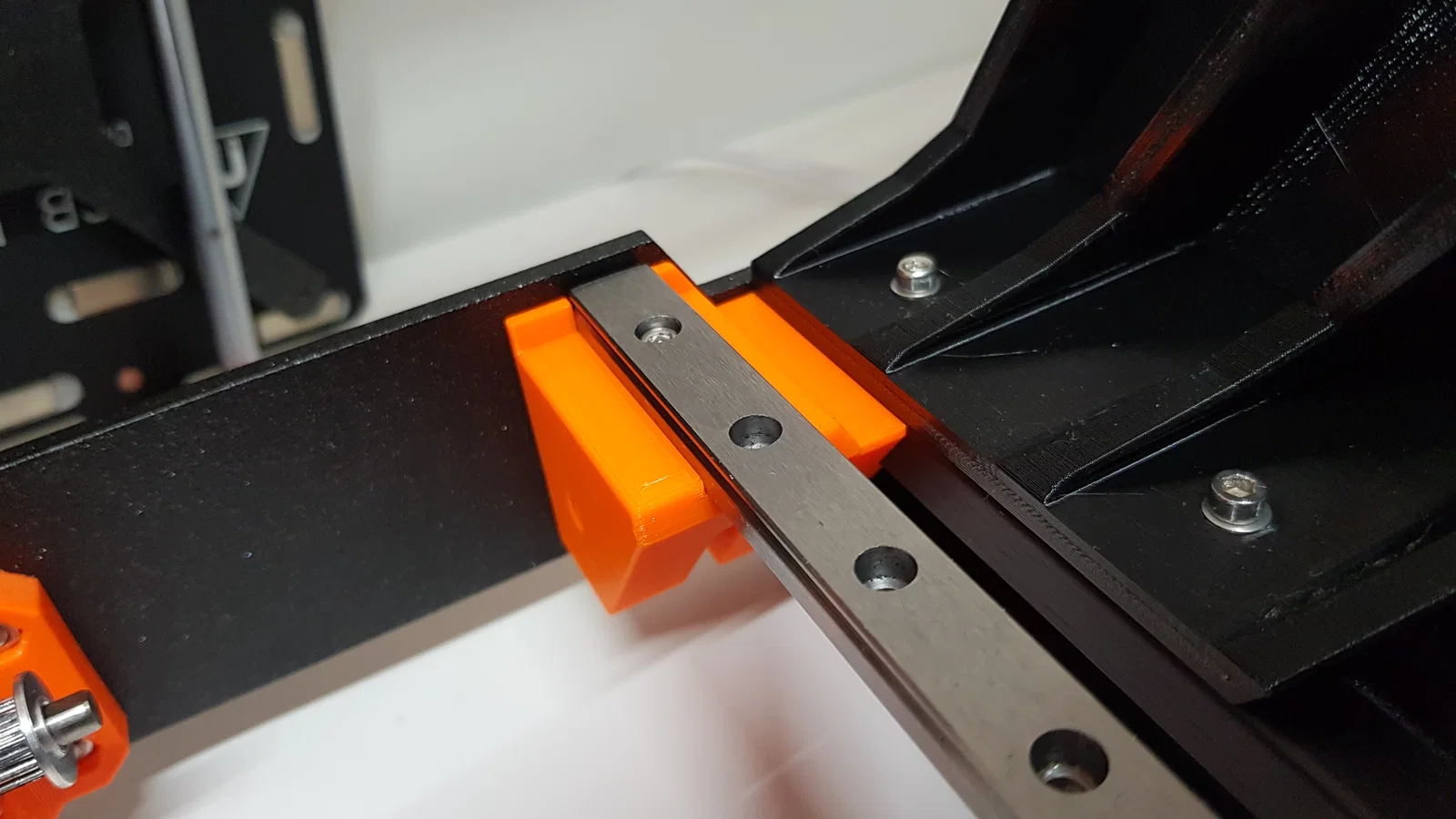

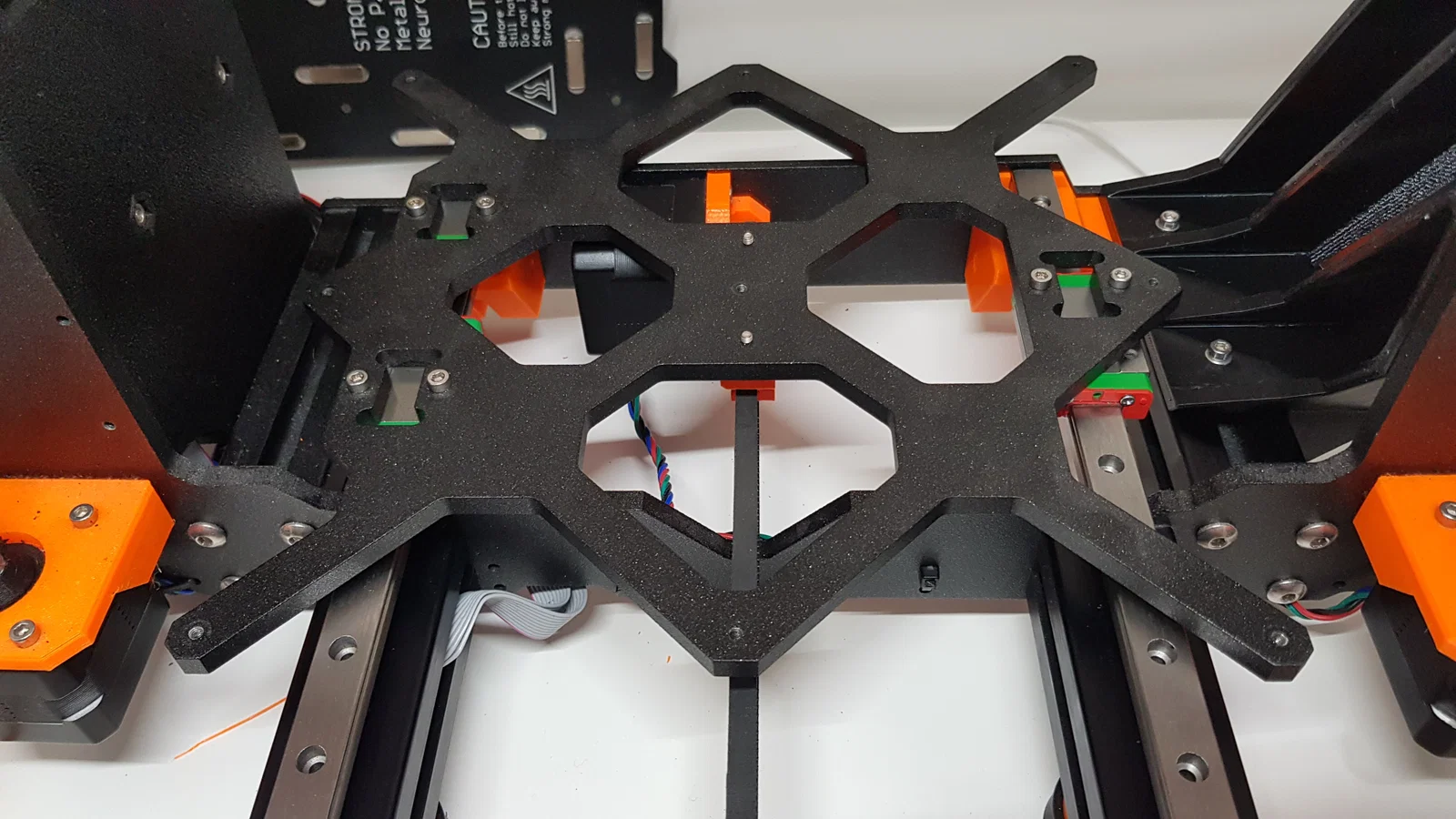

Mình dùng phần extrusion để gắn rails thay vì dùng các lỗ bắt nguyên bản. Theo mình cách này chắc hơn nhiều.

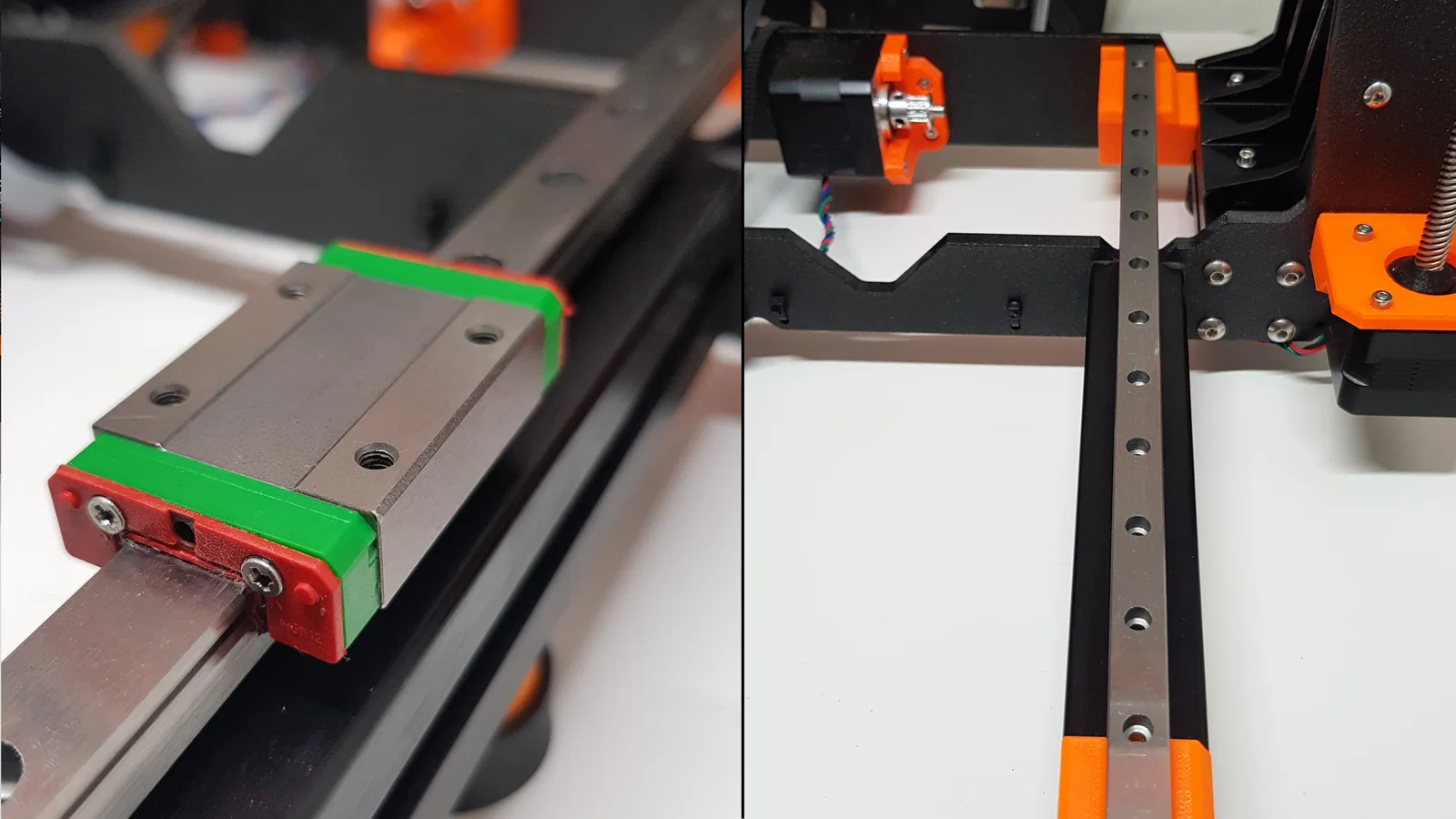

Trong trường hợp của mình, các guides và guide blocks mình dùng êm hơn so với các linh kiện linear rail nguyên bản.

Vấn đề lớn nhất là guide profiles. Thường người ta chỉ bán loại dài 350mm nhưng bạn cần guide profiles dài 330mm. Cắt ngắn profile không dễ vì vật liệu khá cứng. Mình mòn tới hai lưỡi cưa mới cắt xong ;-). Giờ thì đã có thể mua profile 330mm.

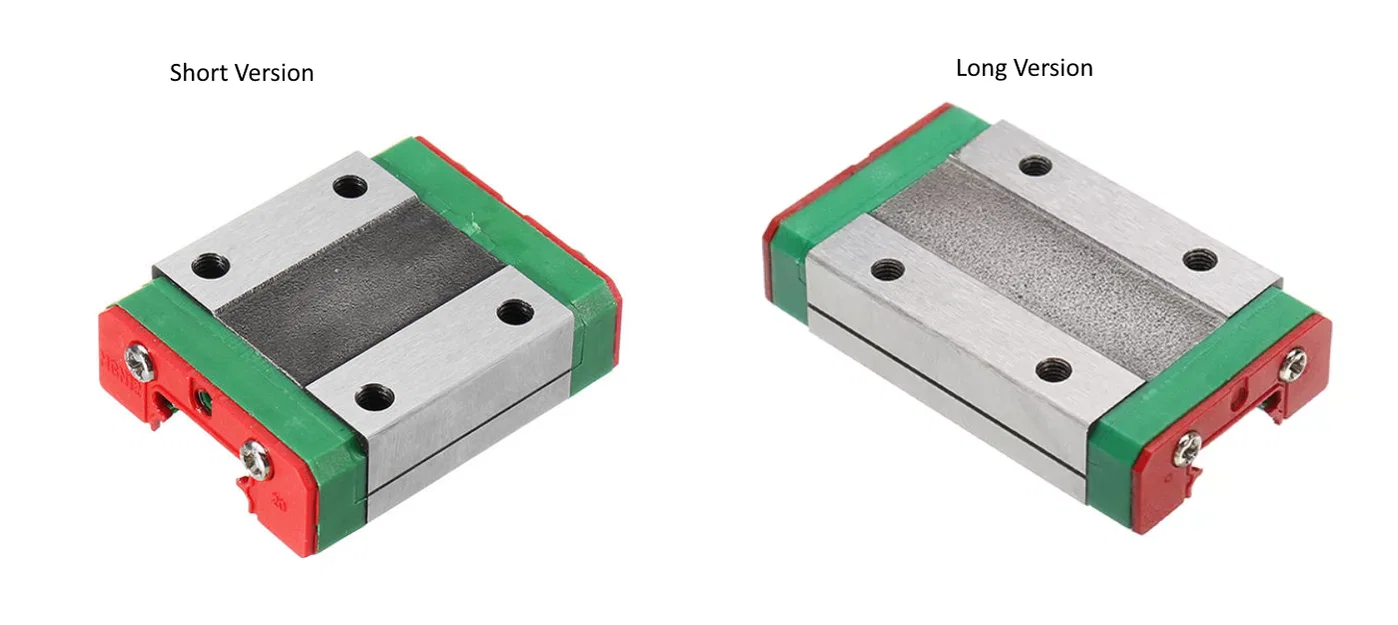

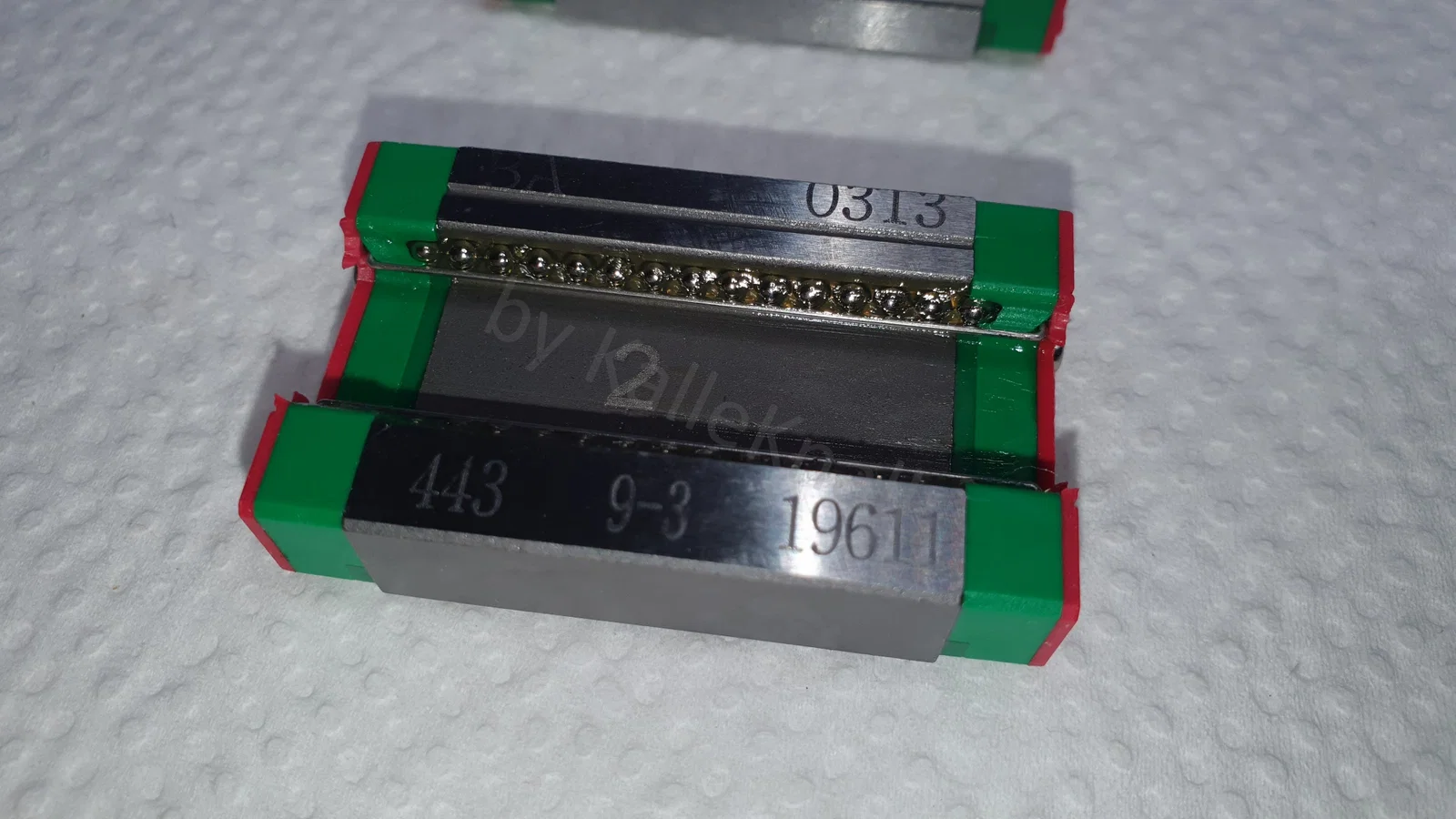

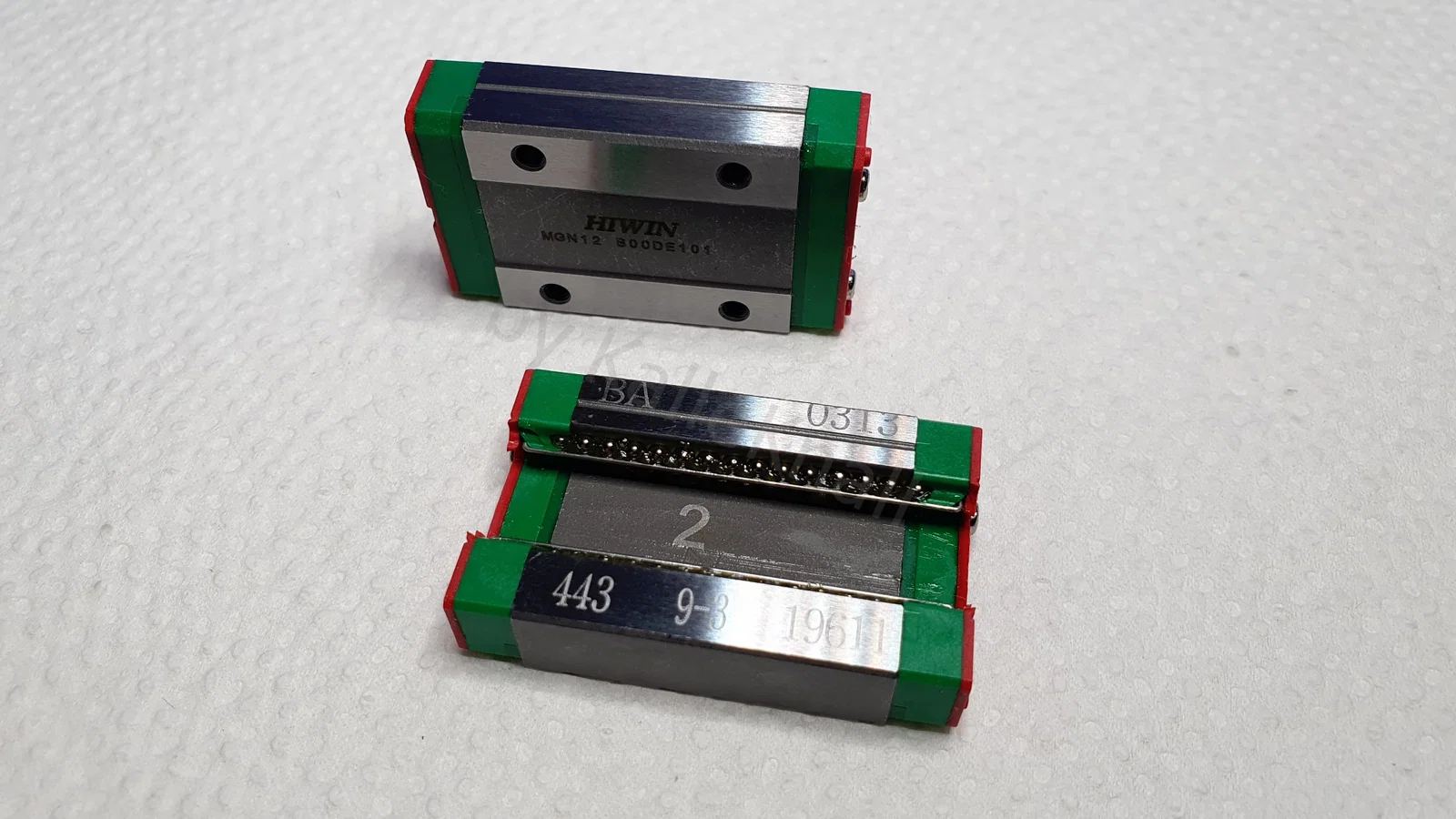

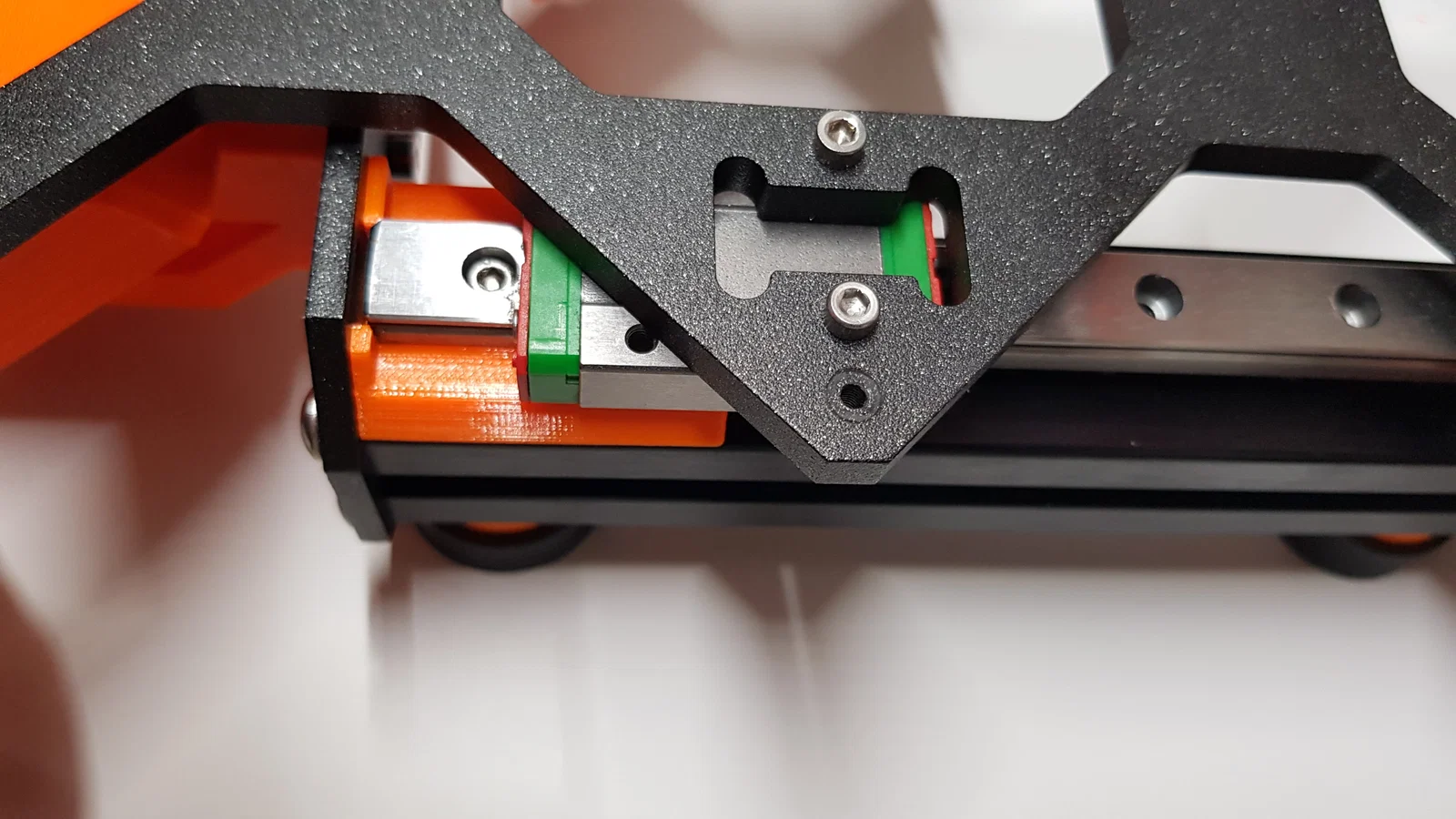

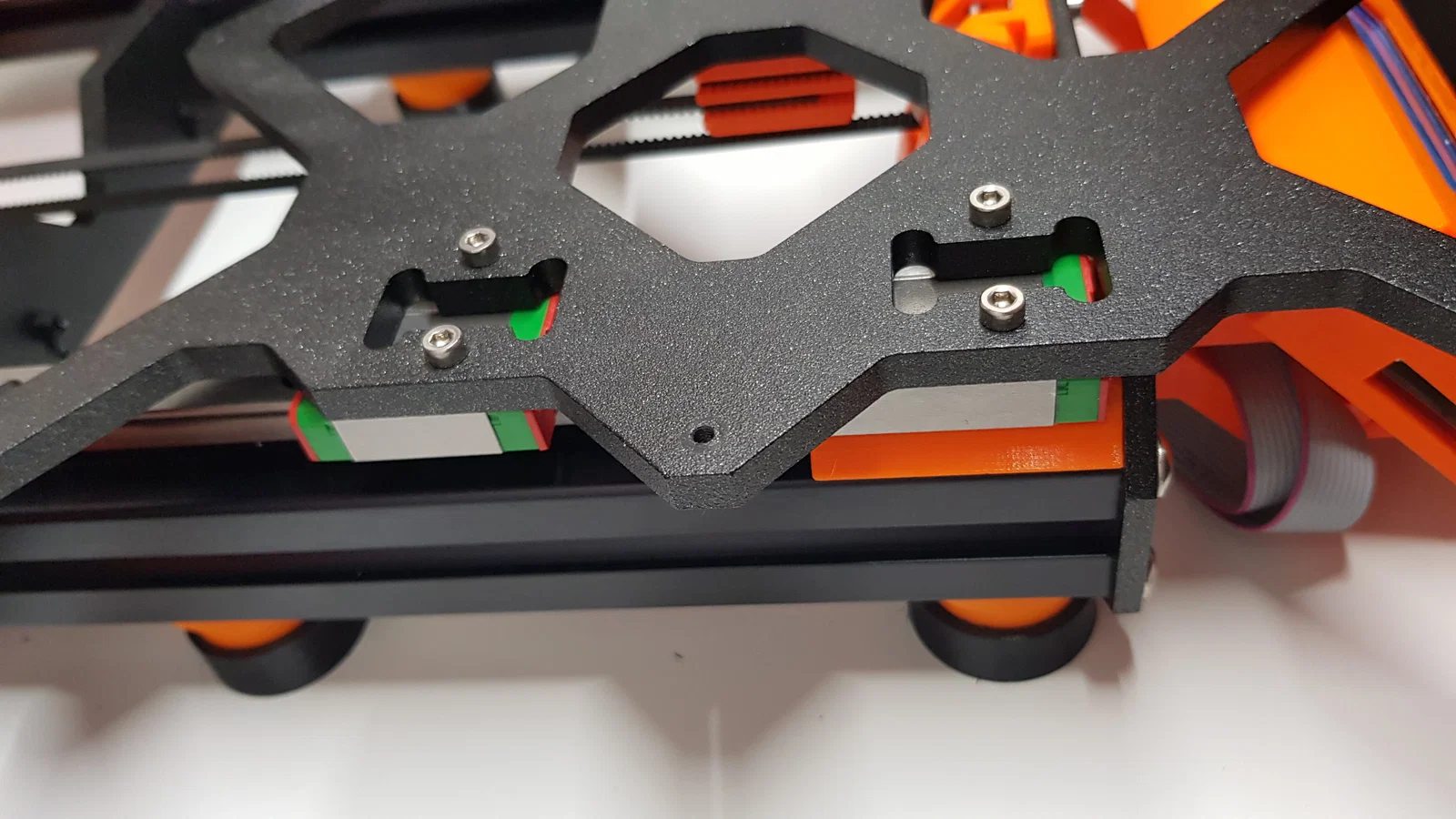

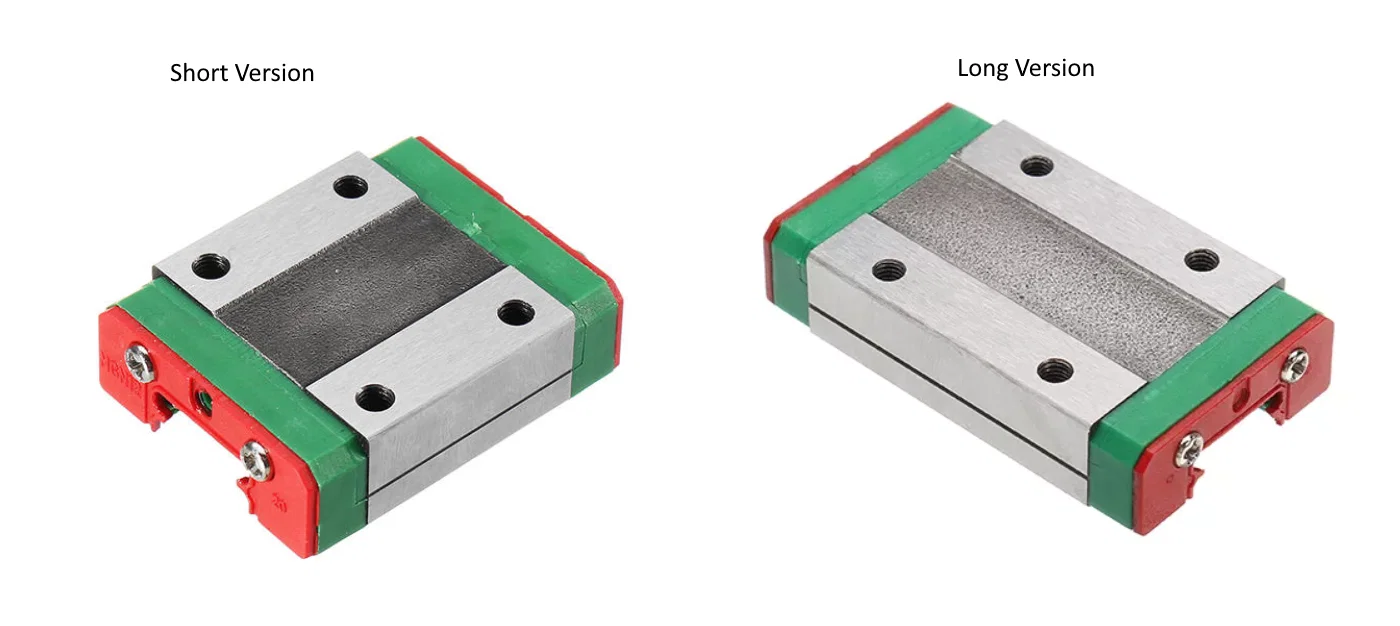

Guide blocks có 2 kích cỡ (xem hình). Quan trọng là phải đặt block đúng chiều để tránh Calibration Errors.

Vui lòng vệ sinh và bôi mỡ cho blocks! Kết quả tốt nhất là bạn tháo block ra hoàn toàn và bơm đầy mỡ vào các rãnh dẫn ;-).

Ba block dài (giải pháp tốt nhất từ firmware 3.x, dễ kiếm hơn nhưng là bản cũ):

left_rear_three_long_blocks.stl
left_front_three_long_blocks.stl
right_rear.stl
right_front.stl

Nếu bạn đã in các phần bản cũ hoặc bộ “Two long one short Blocks”, bạn có thể gắn thêm 2 miếng end stop nhỏ để tránh lỗi calibration với firmware mới hơn. Endstop nên khoảng ~10mm ở phía sau và ~7mm ở phía trước.

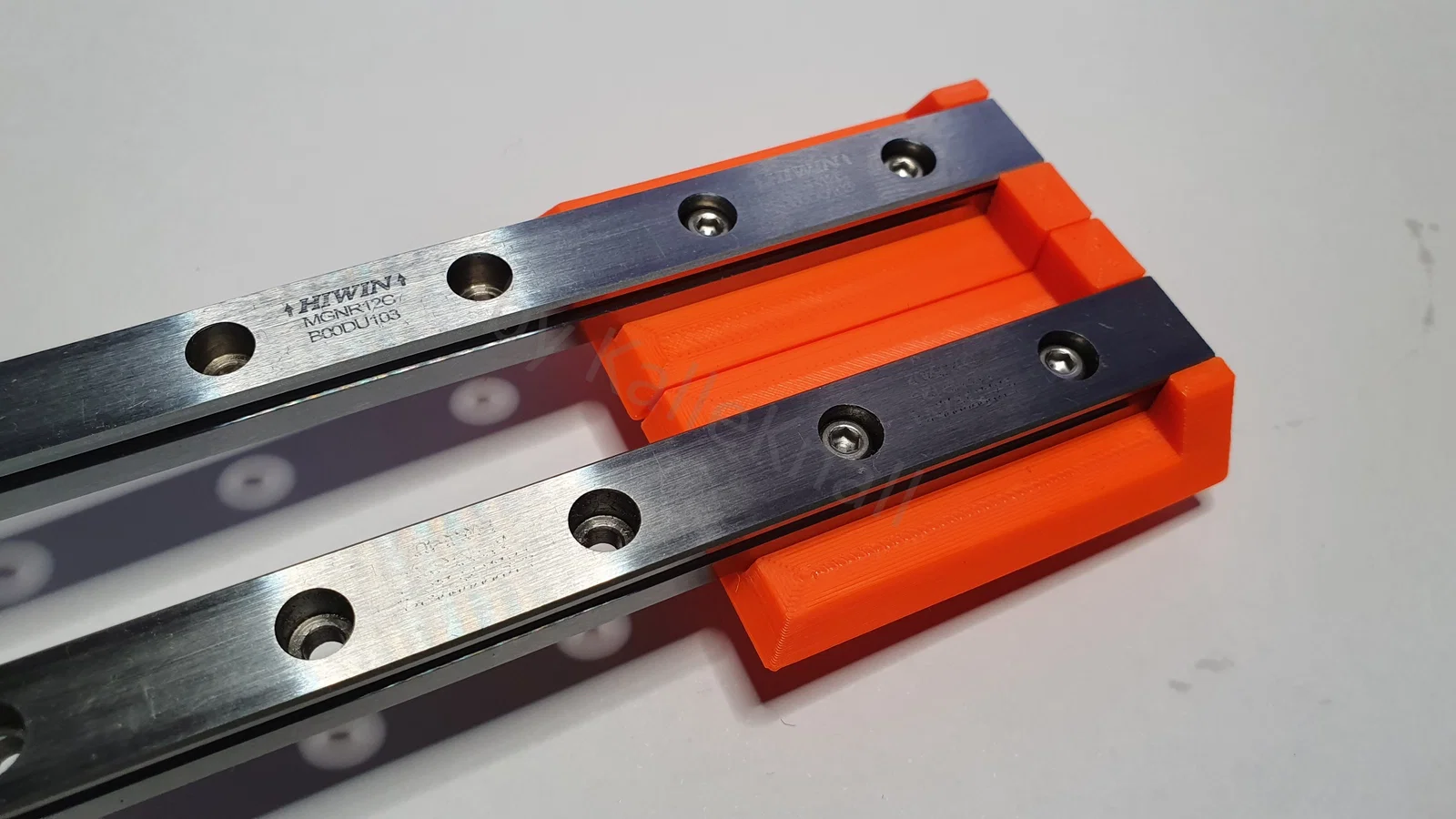

VERSION 2 - Ba block dài - PHIÊN BẢN NÊN DÙNG!


Có gì mới:

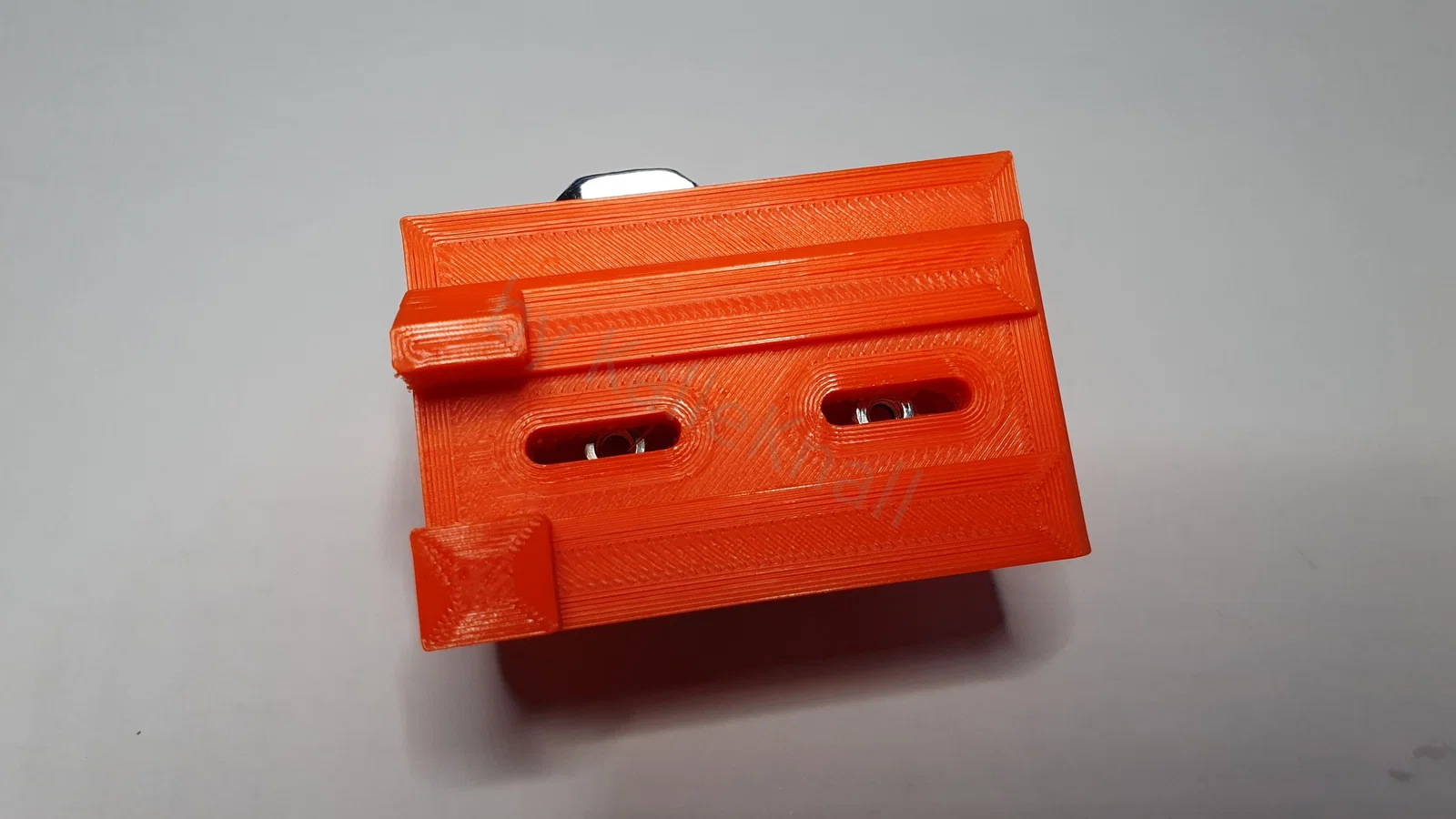

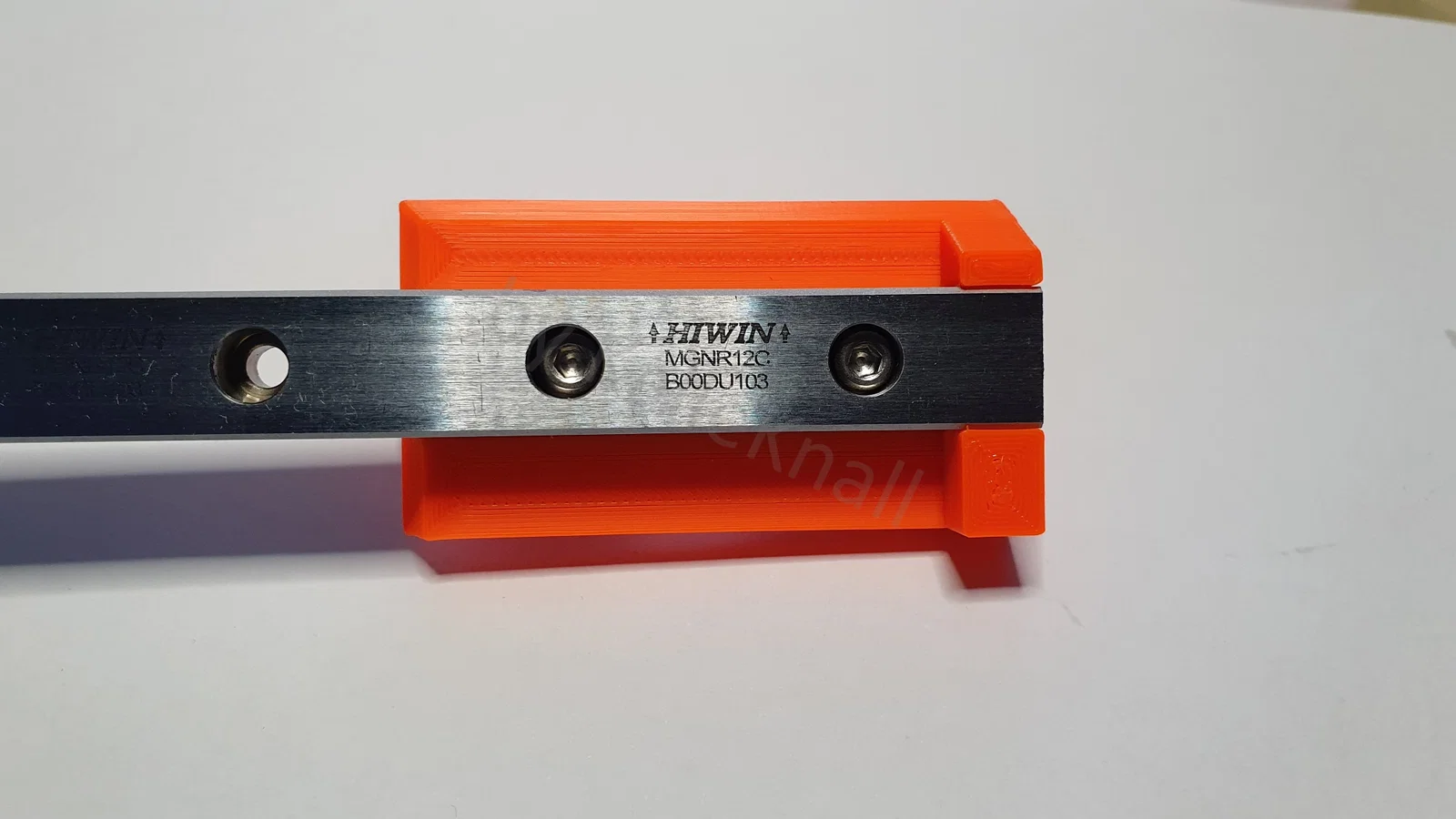

  • Các bracket dài hơn một chút để tăng diện tích tiếp xúc.

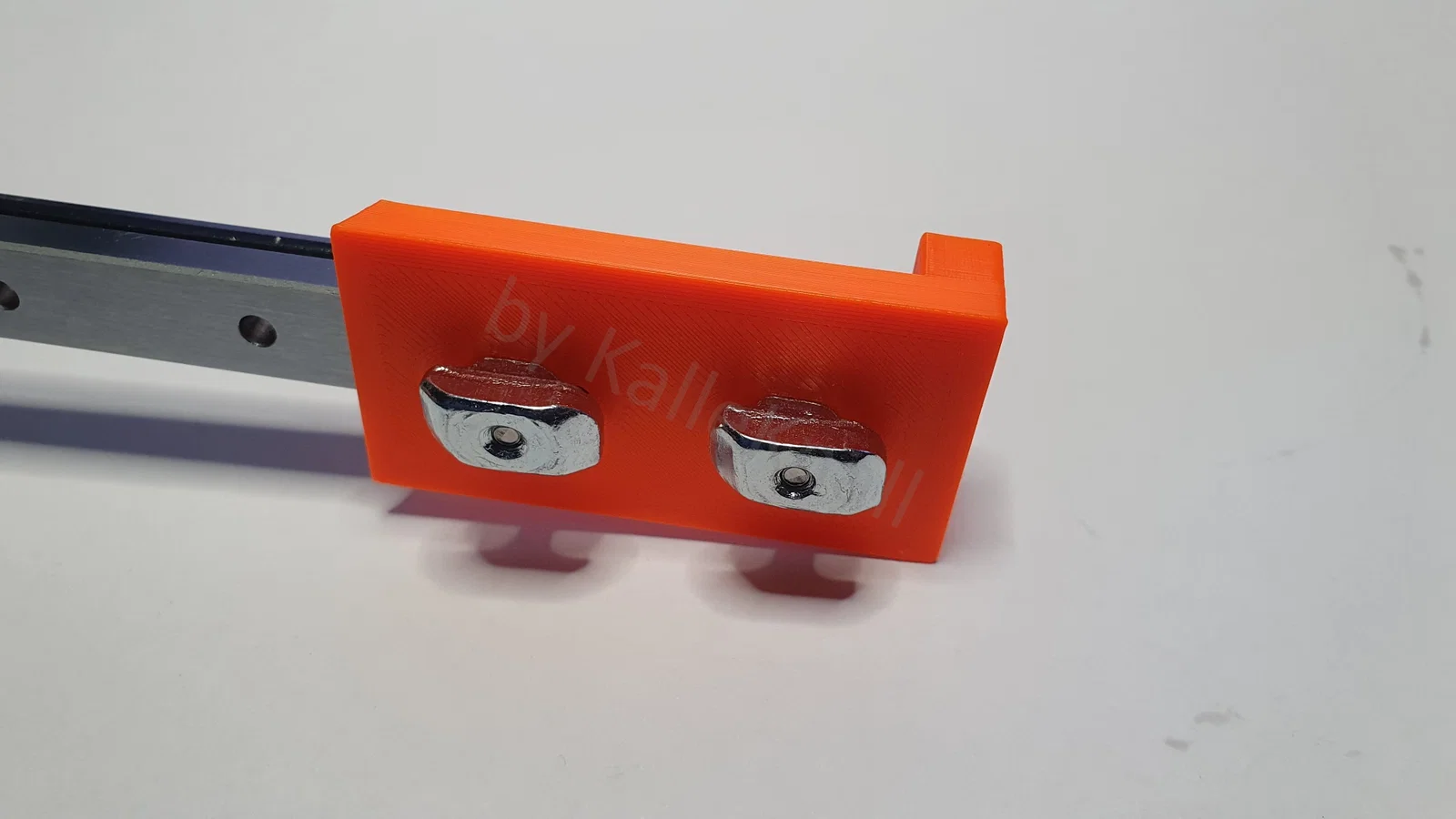

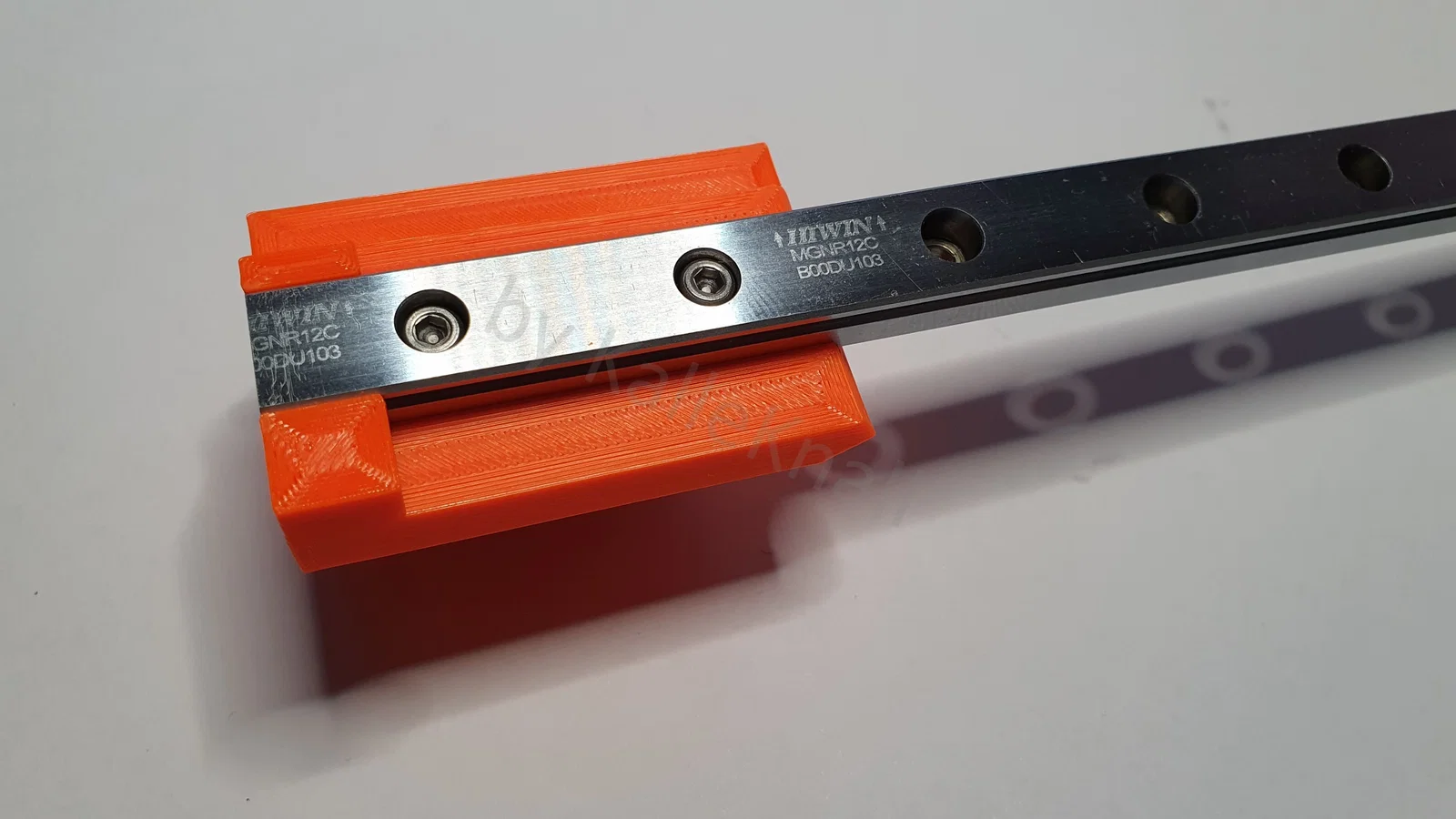

  • Mỗi rail giờ có thể bắt gấp đôi số lượng screw và t-nut.

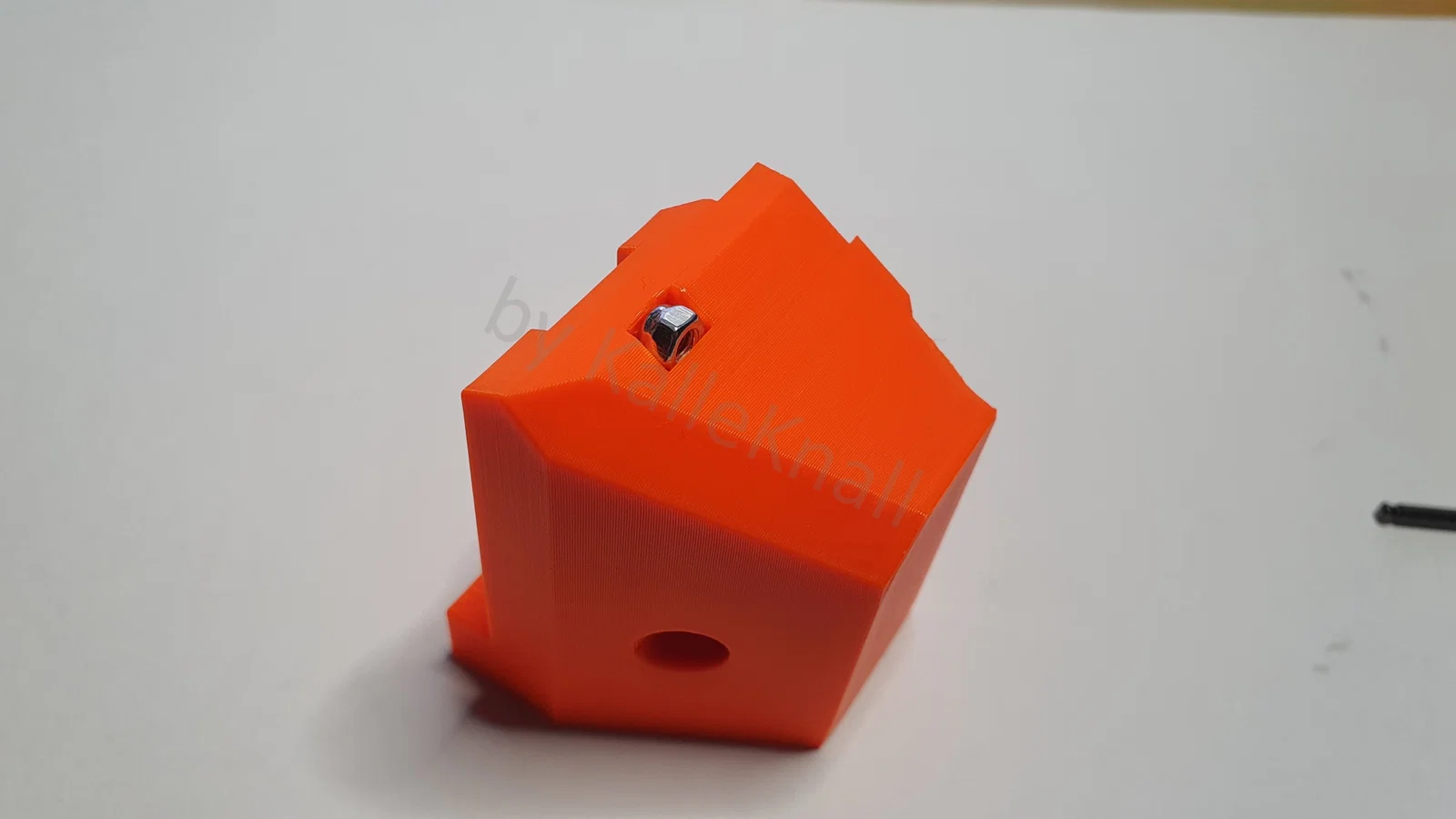

  • Việc luồn/đưa nut vào (các phần phía sau) được đơn giản hóa.
  • Cải thiện in không cần support (không còn bắt buộc nữa).

v2_right_rear.stl
v2_left_rear.stl
v2_left_front.stl
v2_right_front.stl

----------------------------------------------------------------------------------------------------------------

Hai block dài một block ngắn (bản cũ):

left_rear_two_long_one_short_blocks.stl
left_front_two_long_one_short_blocks.stl
right_rear.stl
right_front.stl

Sau khi lắp ráp xong thì cần chạy Calibration Wizard.

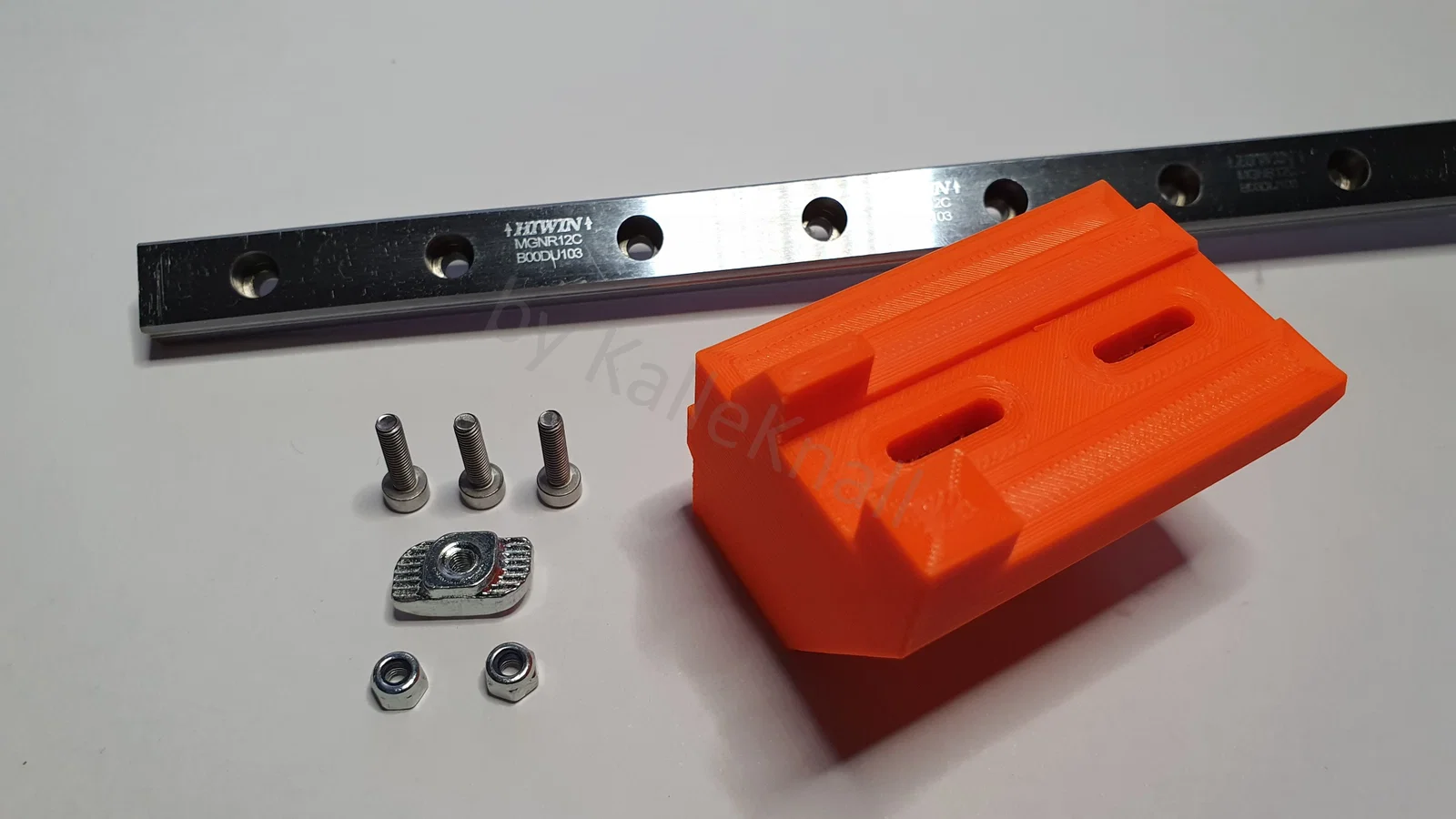

Bạn cần chuẩn bị:

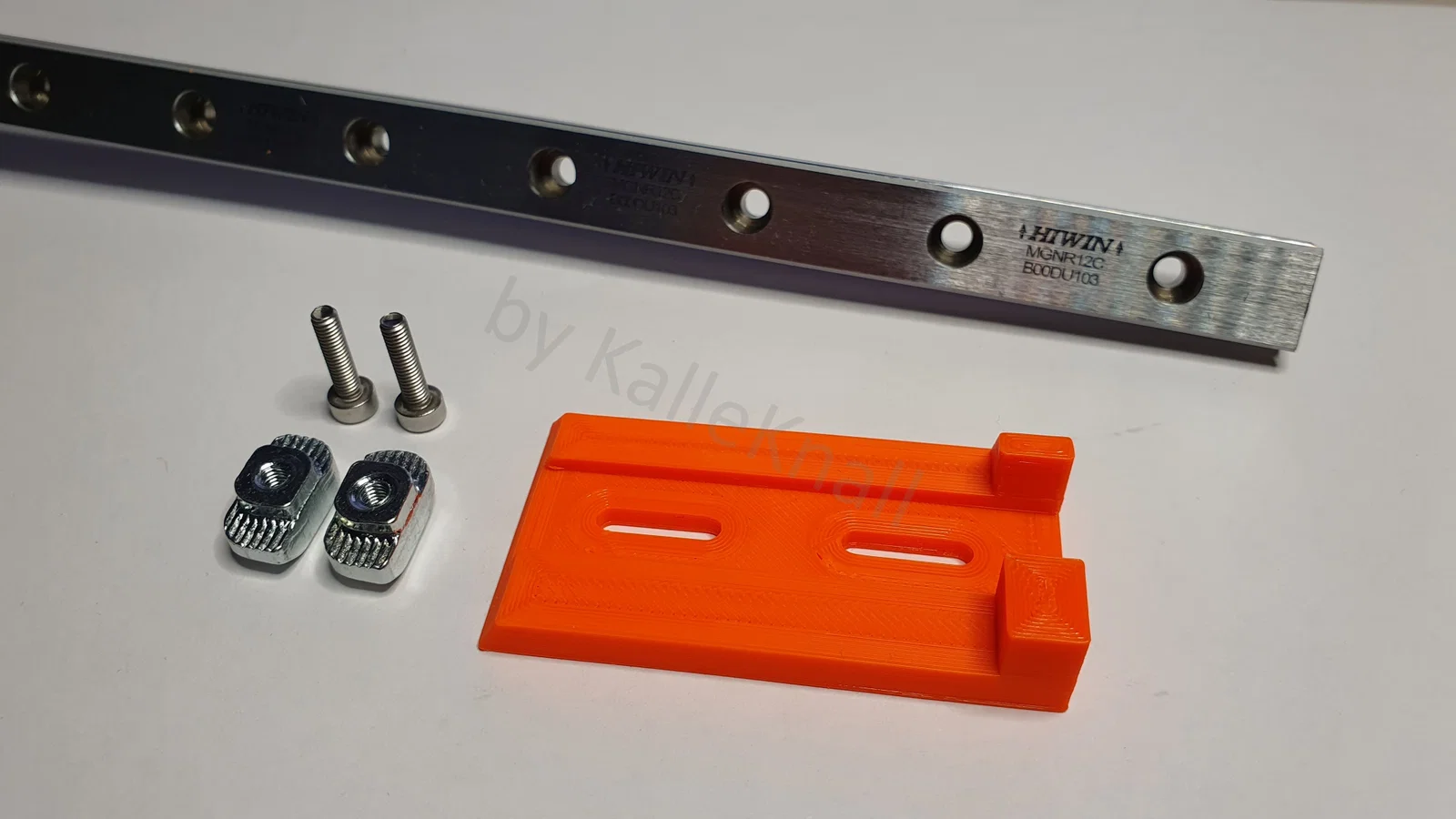

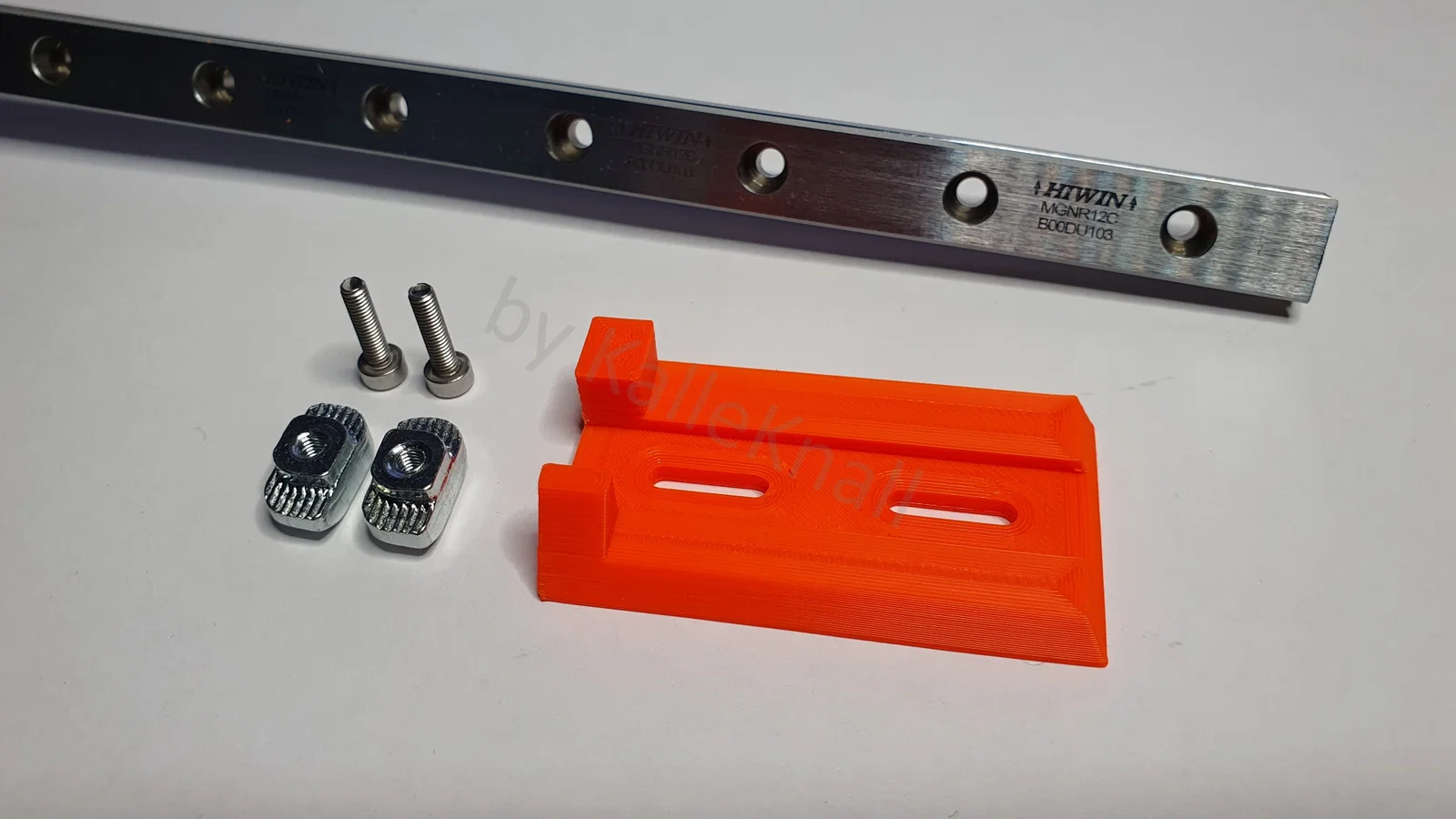

2x MGN12H Linear Rail Guides 330mm - khuyến nghị HiWin chính hãng.
3x MGN12H Linear Guide Block (3x dài)
HOẶC
3x MGN12H/C Linear Guide Block (2x dài 1x ngắn) - khuyến nghị HiWin chính hãng.

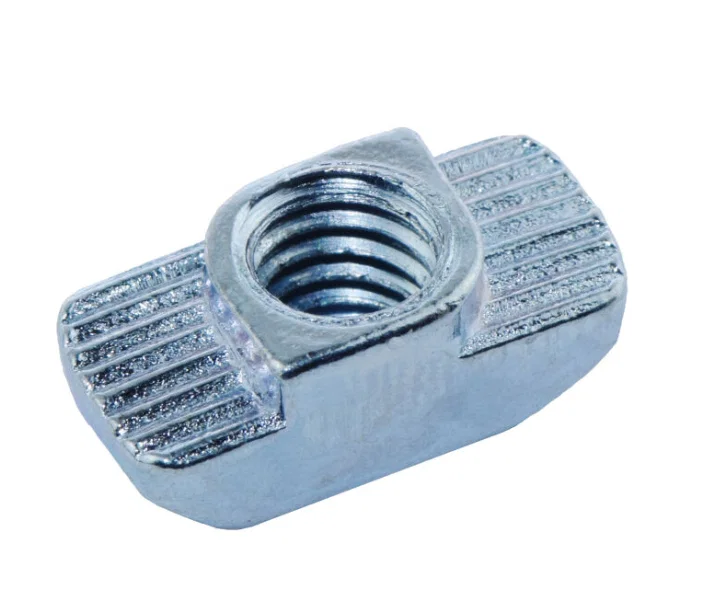

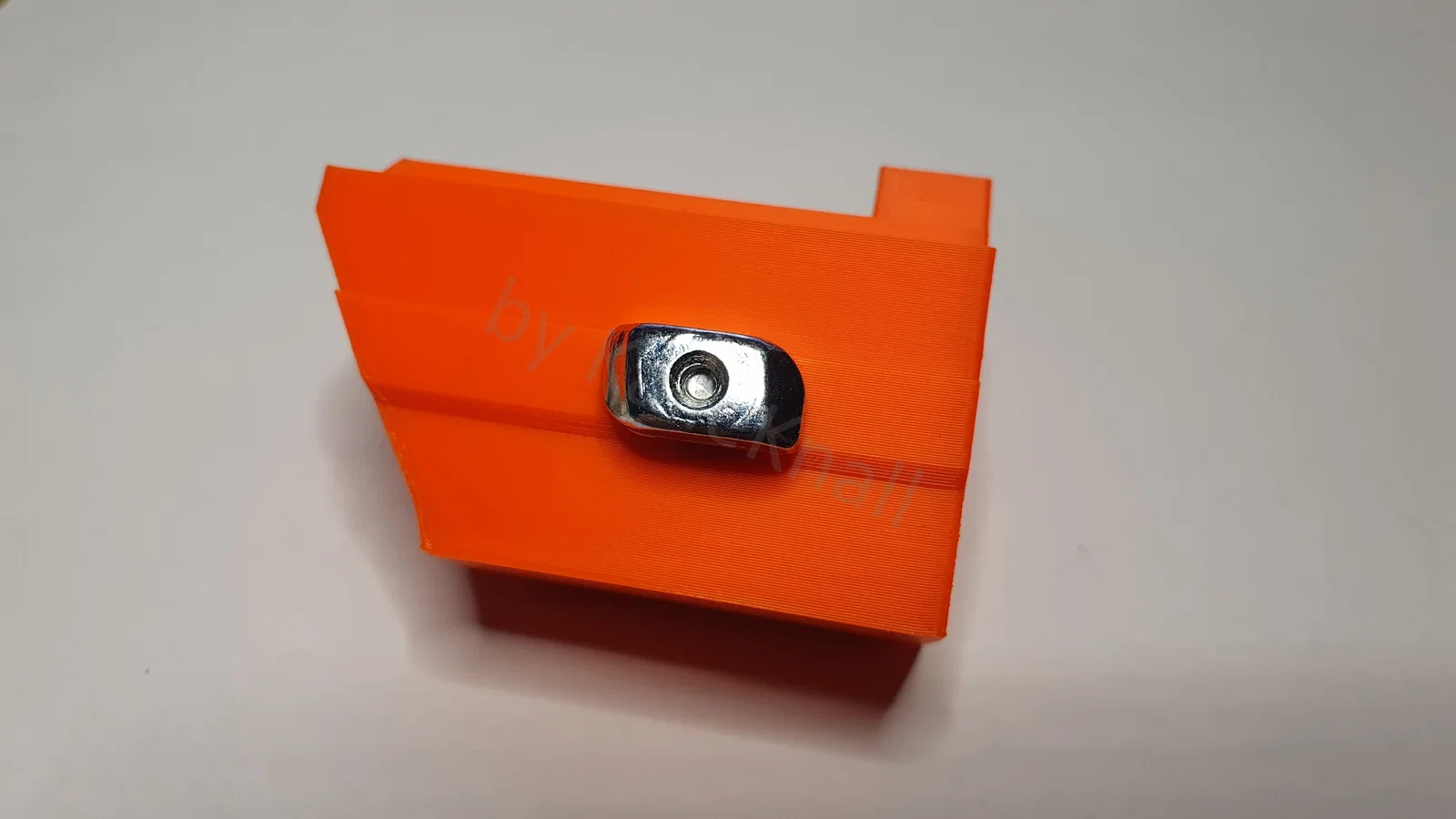

4x T-Nut 8mm M3
2x M3 Lock Nut's
M3 Screws 10x 10mm, 2x 14mm

cho V2:
6x T-Nut 8mm M3
4x M3 Lock Nut's
M3 Screws 14x 10mm, 2x 14mm

Rails và blocks có nhiều mức chất lượng khác nhau, bạn cứ google “MGN12” là ra.

Mình cũng khuyên dùng mod/plugin này: https://plugins.octoprint.org/plugins/PrusaLevelingGuide/

Update 16.09.2019

đã thêm thanh giằng (strut) trước và sau nếu cần. Bộ của mình chạy ổn hơn khi không gắn thêm strut.

Update 21.10.2019

đã thêm file STEP

Update 28.02.2020 THX to H20Slicer (chưa test trên bộ của mình)

đã thêm các part để tránh lỗi calibration nếu chỉ dùng block dài. Đầu ngắn của block dài phải hướng ra ngoài!
Left Front (long blocks calibration).stl
Left Rear (long blocks calibration).stl

Update 05.01.2022

đã cập nhật mô tả và hình ảnh
đã cập nhật/thêm parts theo mô tả mới
đã thêm Folder trong mục File

Update 01.02.2022

đã thêm parts Version 2 - BETA VERSION TESTING IN PROGRESS
đã thêm hình ảnh Version 2

Update 26.04.2022

V2 Beta chuyển sang stable - giờ nên dùng V2
V2 test với fw 3.11.0

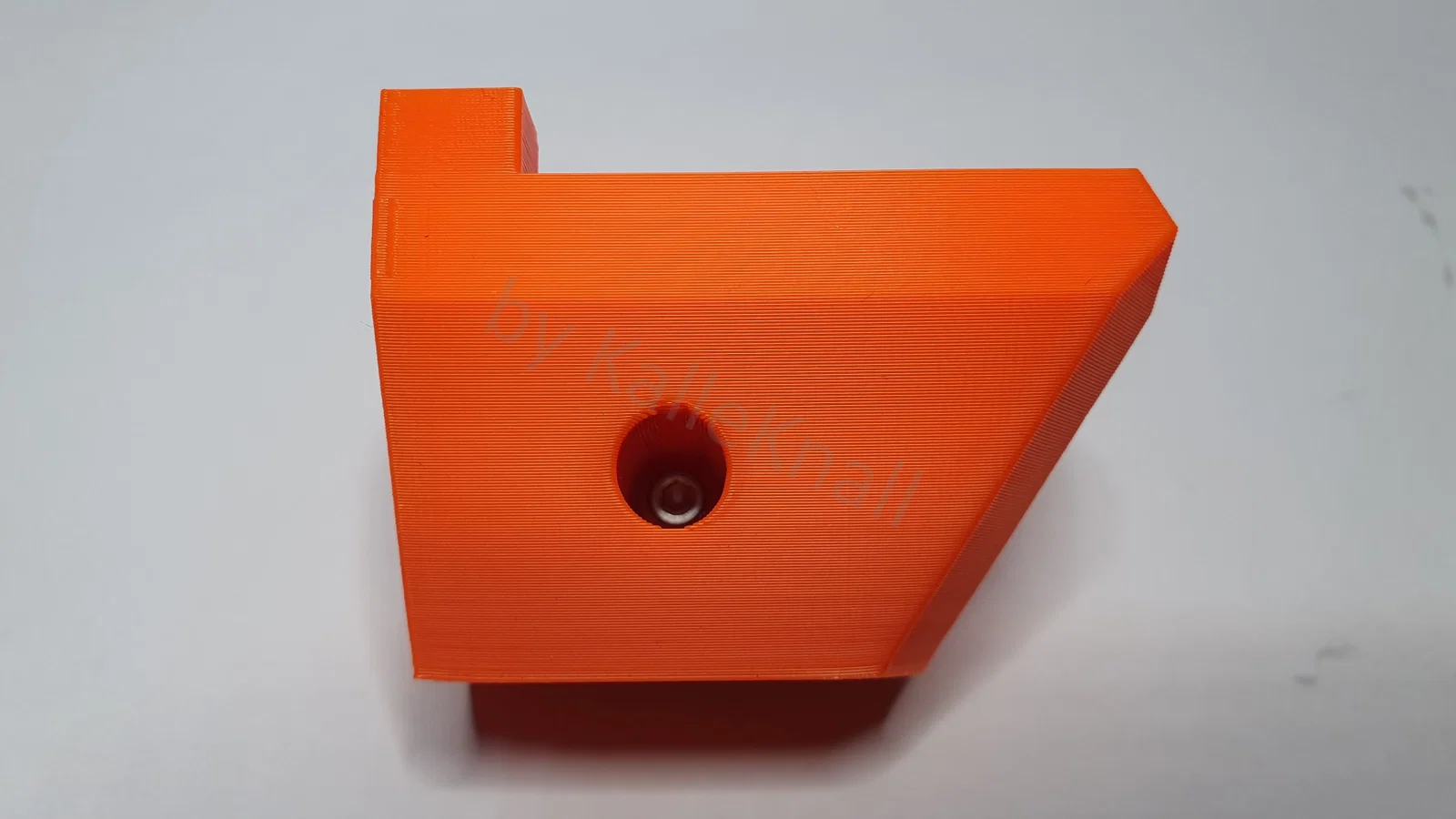

Print instructions:

Mình in các part bằng Prusament PETG Orange (màu đẹp).
3-4 Perimeter
20-30% Infill

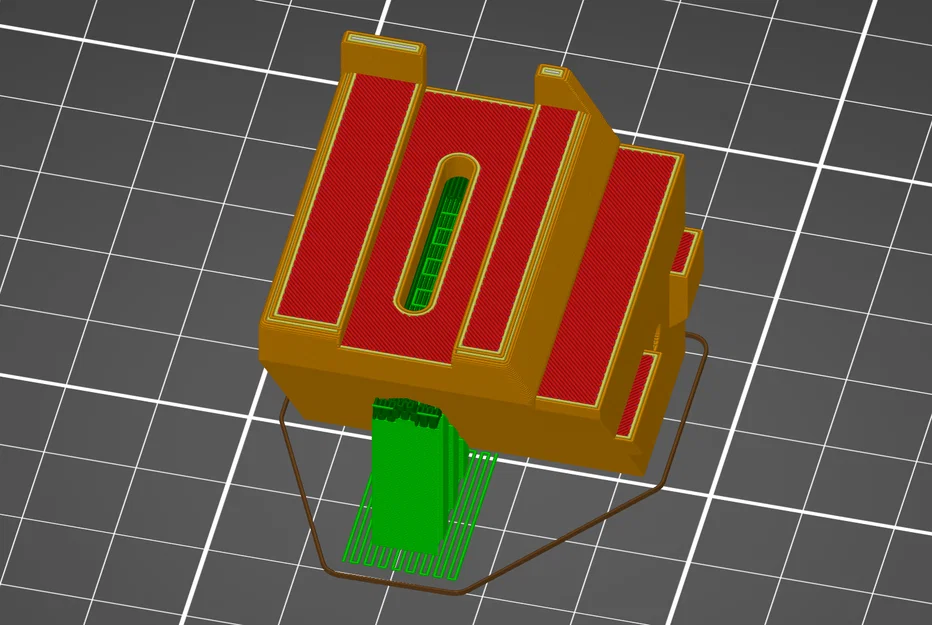

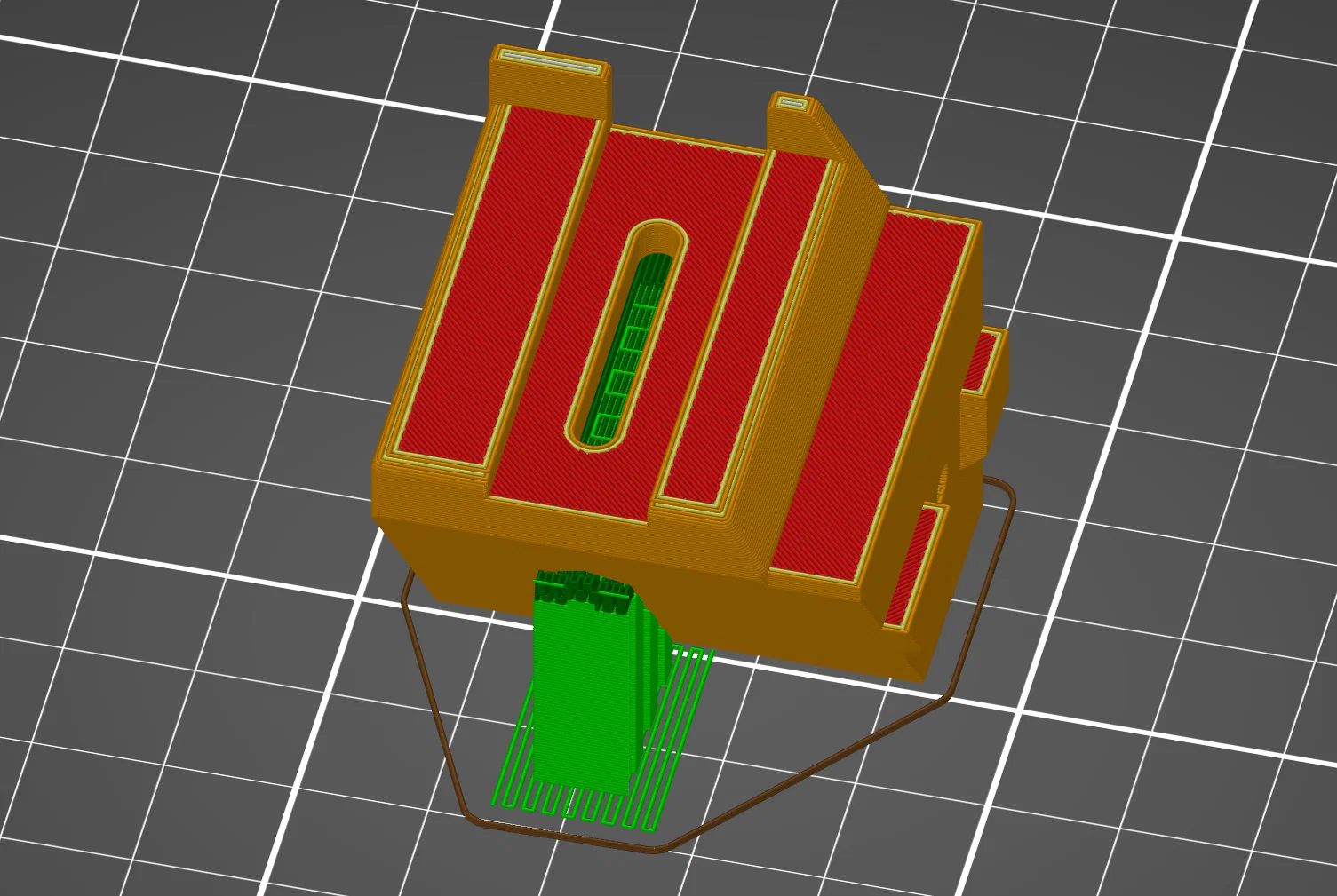

Xem hình để biết chỗ nào cần Supports
