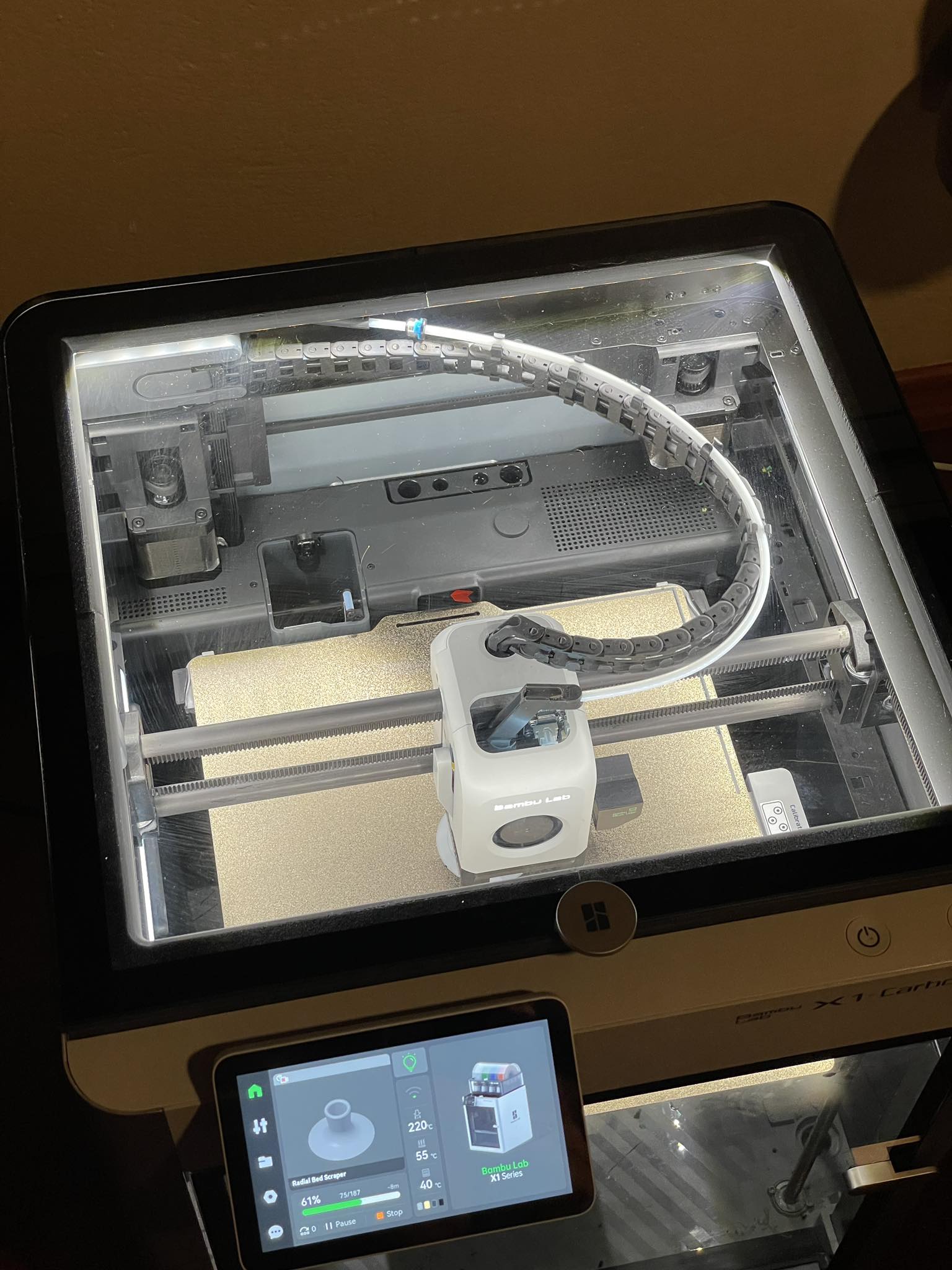

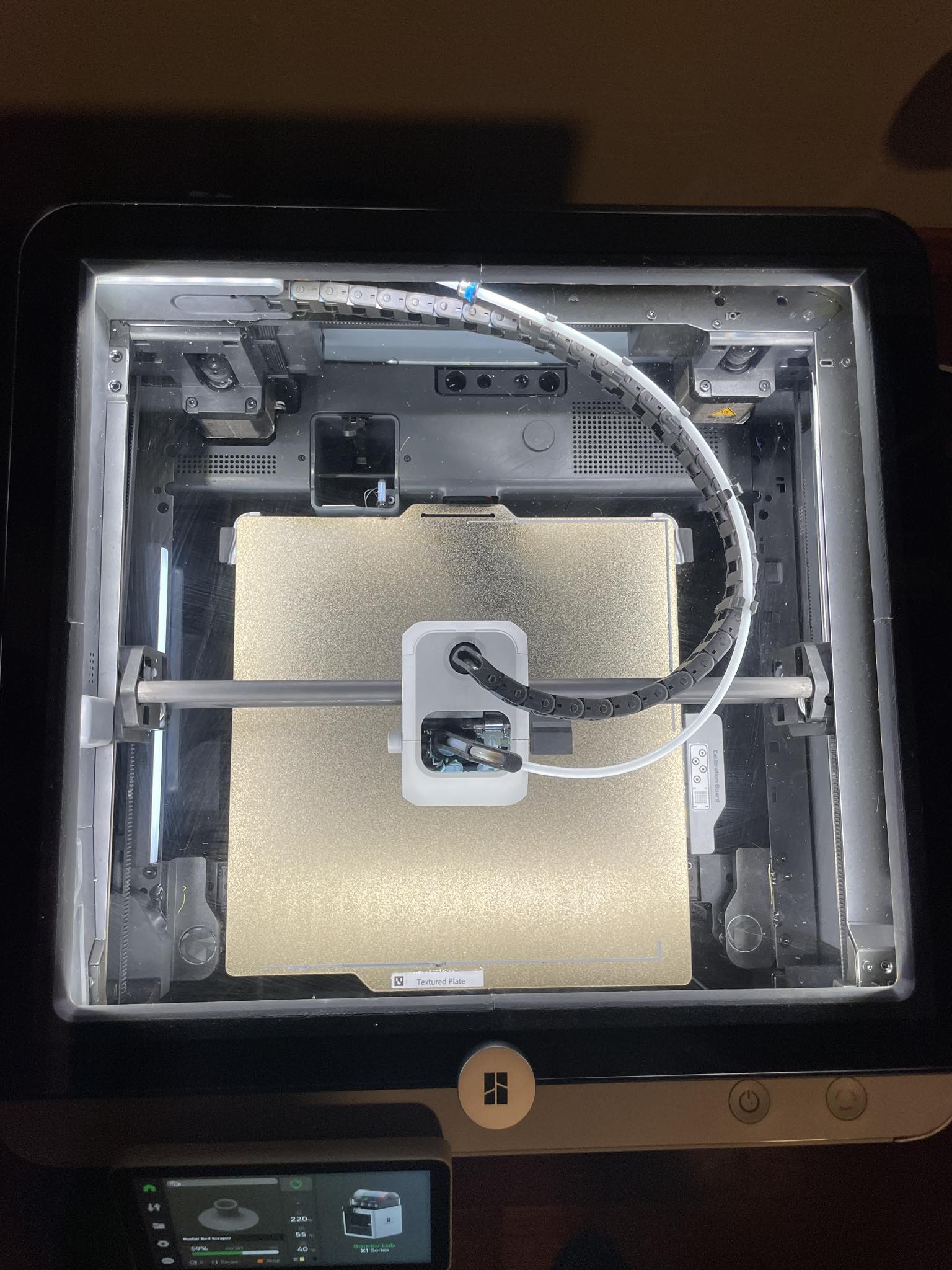

Đèn Top Light cho X1C (Over-engineered)

The X1C Top Light (Over-engineered)

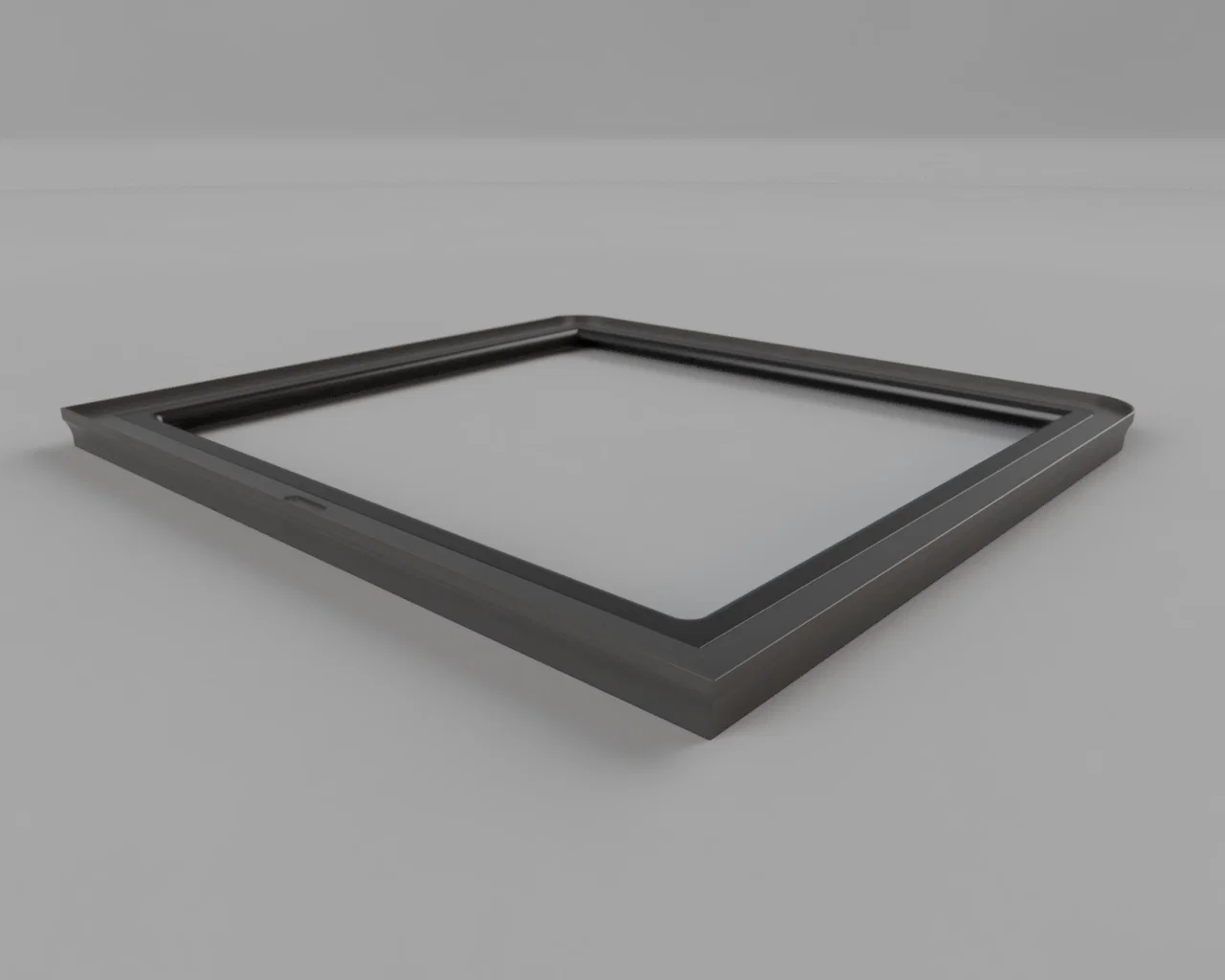

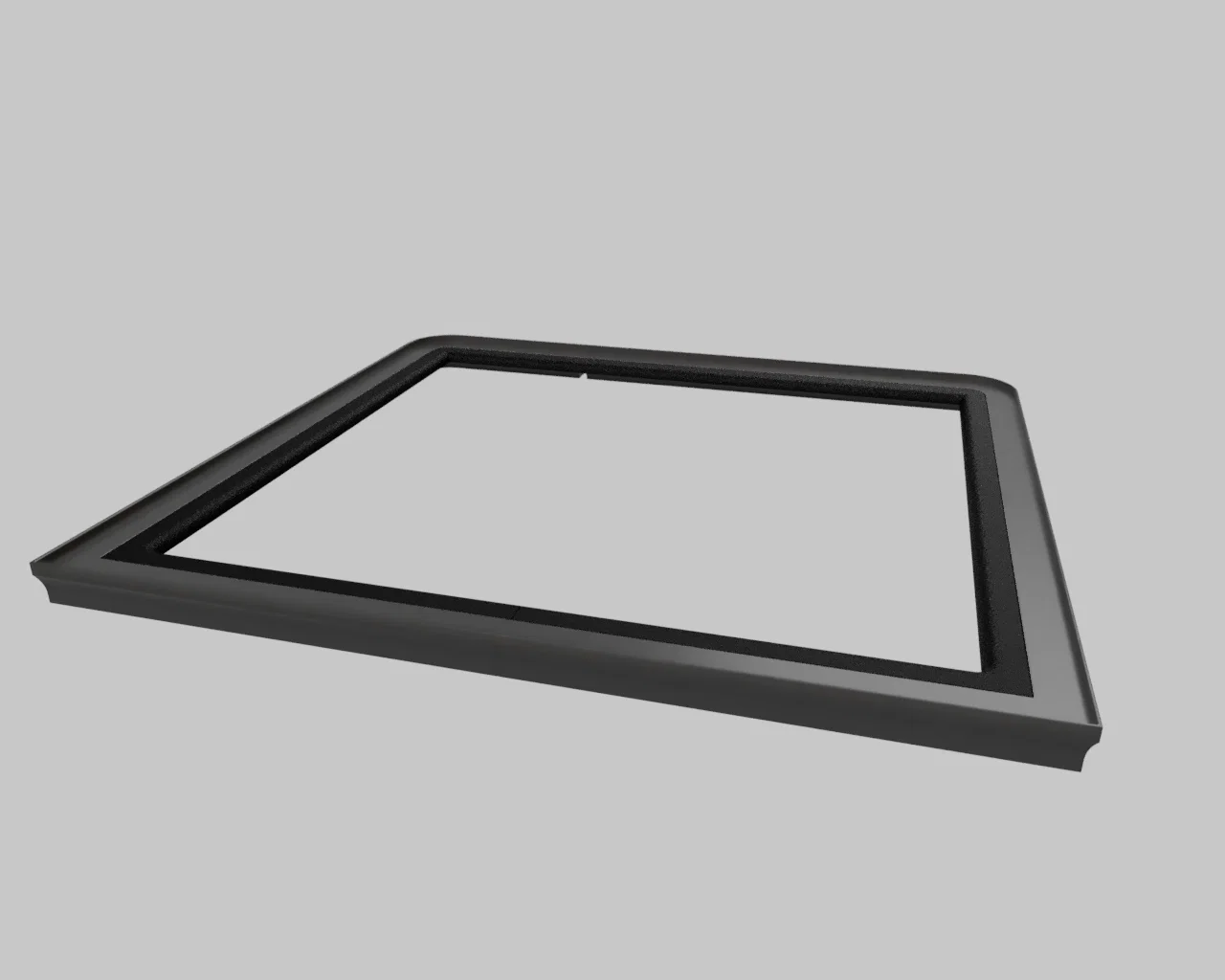

Mod nâng đèn LED trên nắp kính (Glass Top Led Raiser) + tích hợp tấm chắn chống chói

• Tương thích BLLEDController
• Lắp được ledstrip 12mm.
• Lắp được băng keo mút EVA 15x1mm (bản rộng 10–20mm) để cách ly tốt hơn giữa chi tiết in 3D và nắp kính.

Tính năng:

• Gờ trên cao hơn 1mm để dán mút cách ly bên dưới nắp kính.

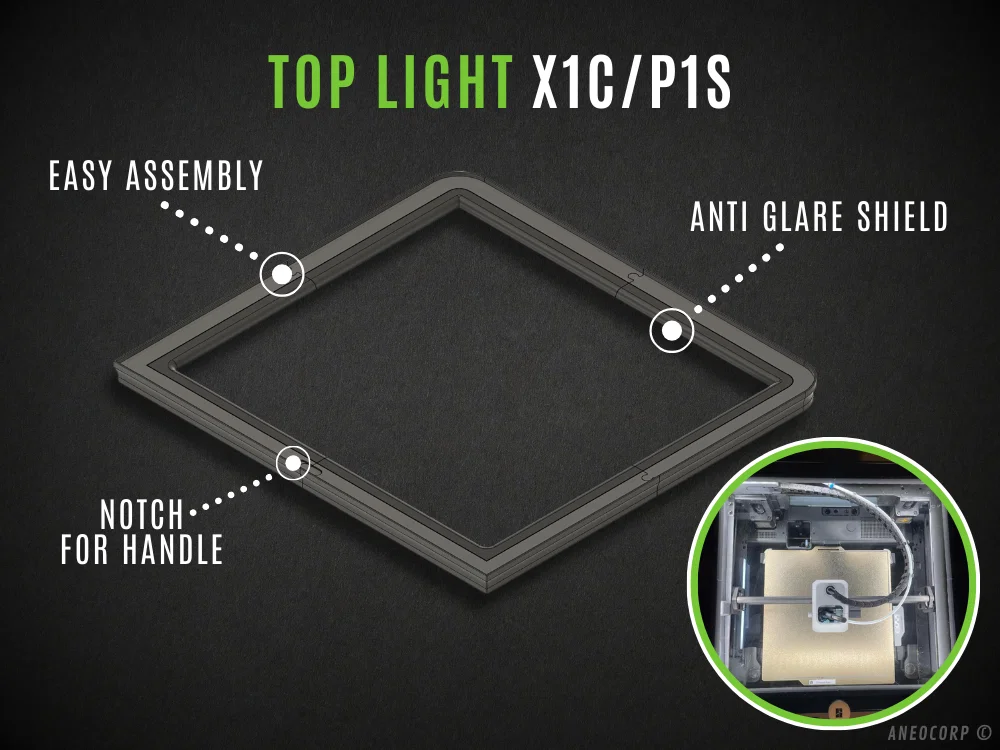

• Bổ sung tấm chắn chống chói dạng mượt.

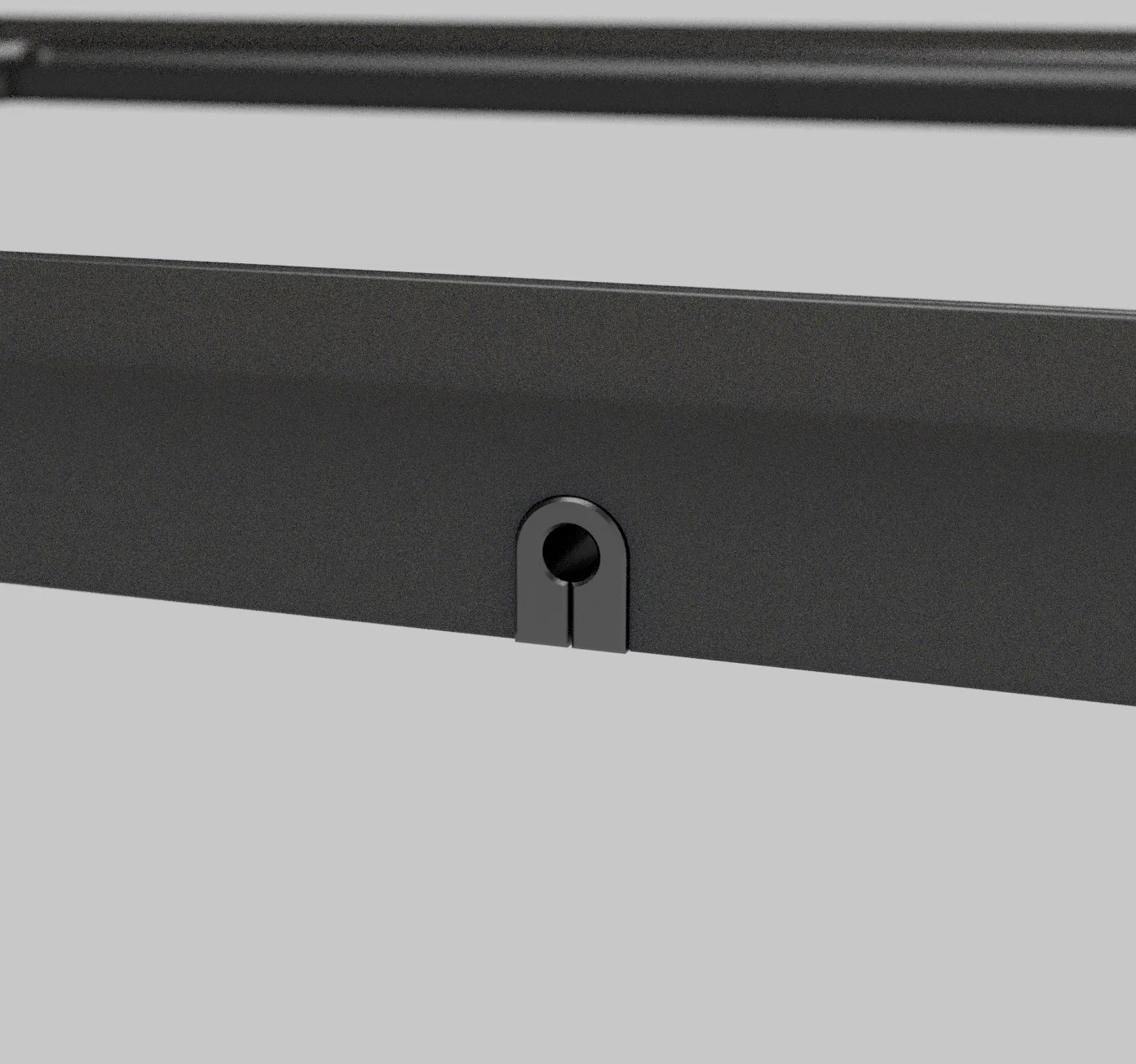

• Lỗ đi dây LED nhỏ và mượt hơn, kèm ống lót TPU (bushing) để giảm tản nhiệt.

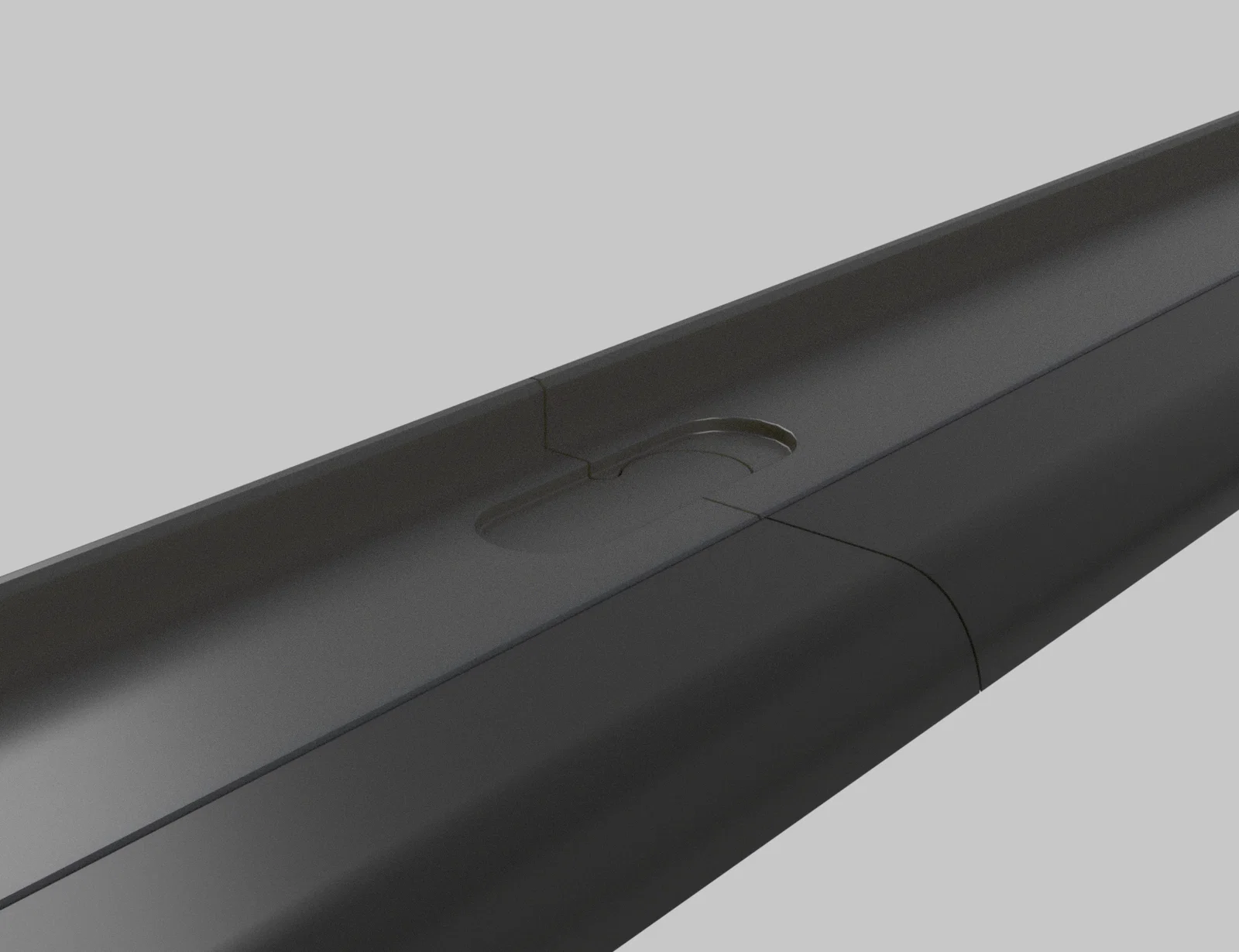

• Thêm một vài chamfer và fillet để thiết kế mượt hơn.

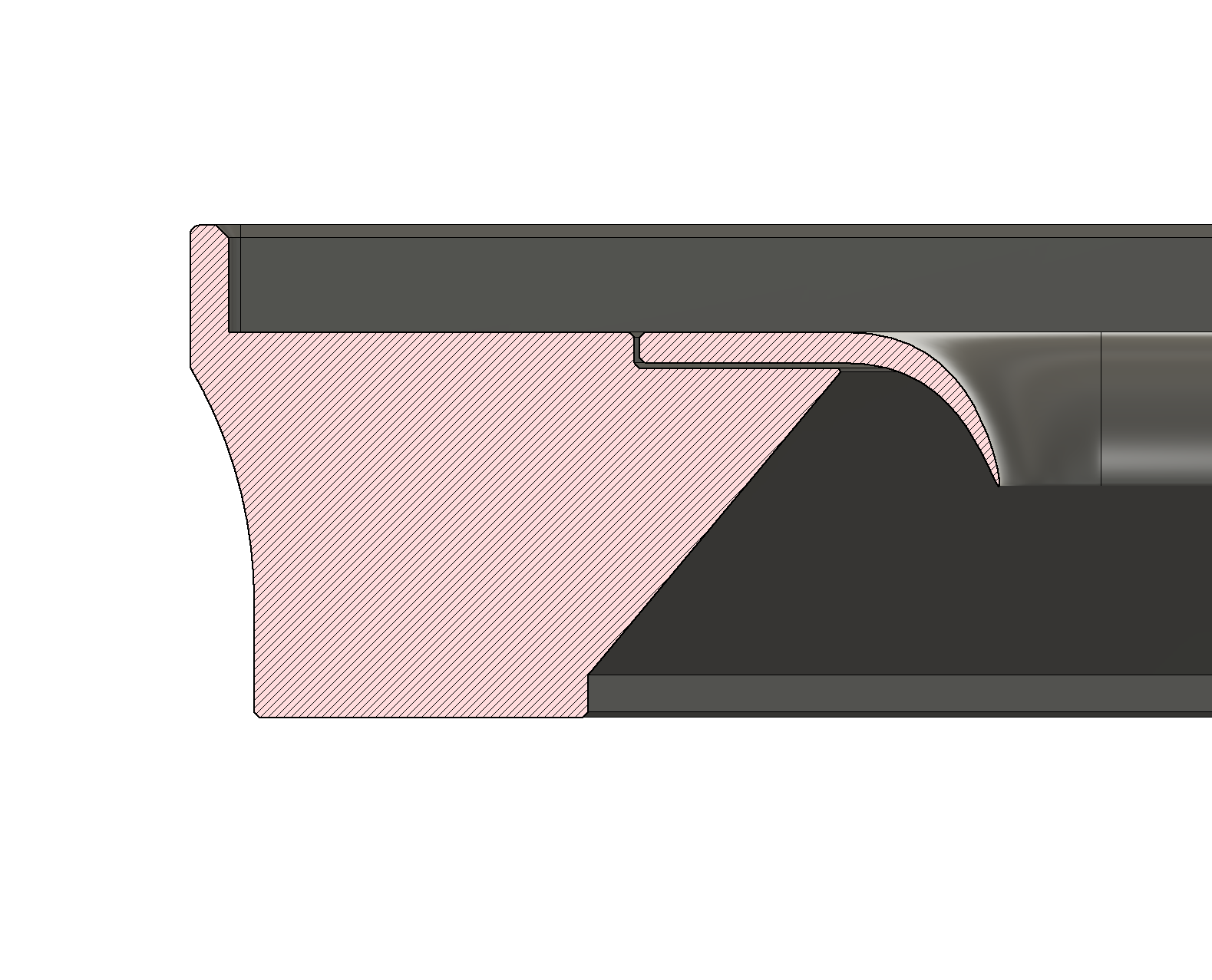

• Góc chiếu sâu hơn (45*d)
• Có ngàm/notch để vừa với ốc tay cầm


Thiết lập in (Print Settings):

• Raiser:
  • ABS
  • Nozzle: 0.4mm
  • Layer height: 0.2mm
  • PEI plate
  • Speed: 100%
• Anti glare shield:
  • ABS
  • Nozzle: 0.4mm
  • Layer height : 0.08mm
  • PEI plate
  • Speed: 50%

Phần cứng mình dùng:

• BLLEDController (đèn được máy in tự quản lý) hoặc bất kỳ LED strip nào không rộng quá 12mm.
• Băng keo mút EVA: Aliexpress hoặc Aliexpress2 (15x1 mm - 5m)

Tấm chắn chống chói được dán keo hoặc dùng băng keo 2 mặt.

Nhớ in mẫu này bằng Nylon, ASA hoặc ABS để chịu được nhiệt từ ledstrip và từ khoang enclosure.

LỢI ÍCH:

• In nhanh
• Dễ sử dụng
• Thiết kế dành cho in FDM
• Vận hành mượt
