Vỏ Waveshare 7 inch HDMI LCD (H)

Các nút bấm và cổng kết nối đều dễ thao tác, không cần dụng cụ. Tất cả phích cắm, dây cáp và cổng đều vừa khít vào đúng vị trí của chúng.

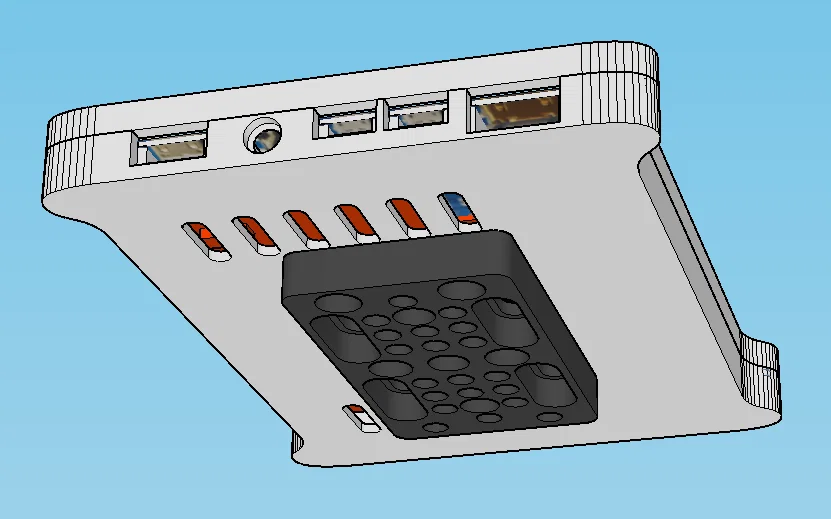

Được thiết kế để bắt vít lên tấm cheese plate smallrig 1598. (tùy chọn)

Nhớ canh chỉnh (calibrate) máy in cho chuẩn trước khi in. Đặc biệt với máy CoreXY, nếu giàn (gantry) bị lệch/vênh thì việc lắp bộ này gần như bất khả thi (hỏi sao tôi biết :D).

old design:
- 6* vít M3 dài 8mm để gắn tấm smallrig
- 6* long đền (washer) M3 để gắn tấm smallrig
- 4* vít M3 dài 12mm cho nắp trên (top plate)
- 10* insert ren M3 cao ≤6mm
- vài miếng mút dán (sticky foam)

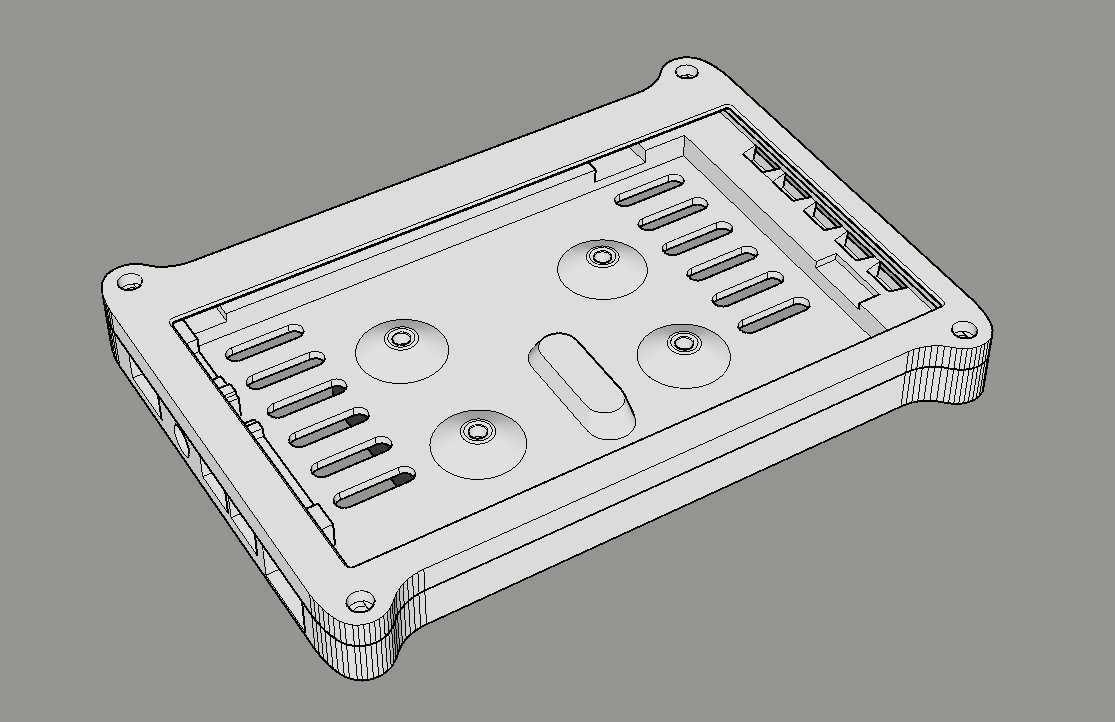

new design:
- 4* vít M3 dài 8mm để gắn tấm smallrig
- 4* long đền (washer) M3 để gắn tấm smallrig
- 4* vít M3 dài 12mm cho nắp trên (top plate)
- 4* insert ren M3 cao ≤6mm
- vài miếng mút dán (sticky foam)

Mình khuyến nghị dán thêm mút ở phía trên các insert ren và phần trụ nhựa (plastic standoff) bên dưới cụm màn hình để giảm rủi ro chập mạch và tăng thêm độ đỡ cho cụm màn hình.
Khoảng hở thì vẫn đủ, nhưng chúng nằm ngay bên dưới các linh kiện quan trọng. Nhớ đảm bảo insert KHÔNG nhô cao hơn phần nhựa!

Old design có dung sai ngang khá lỏng nên cụm màn hình có thể lắc lư trong vỏ; dán thêm vài miếng mút lên trên PCB cạnh các lỗ vít sẽ giảm tình trạng này.

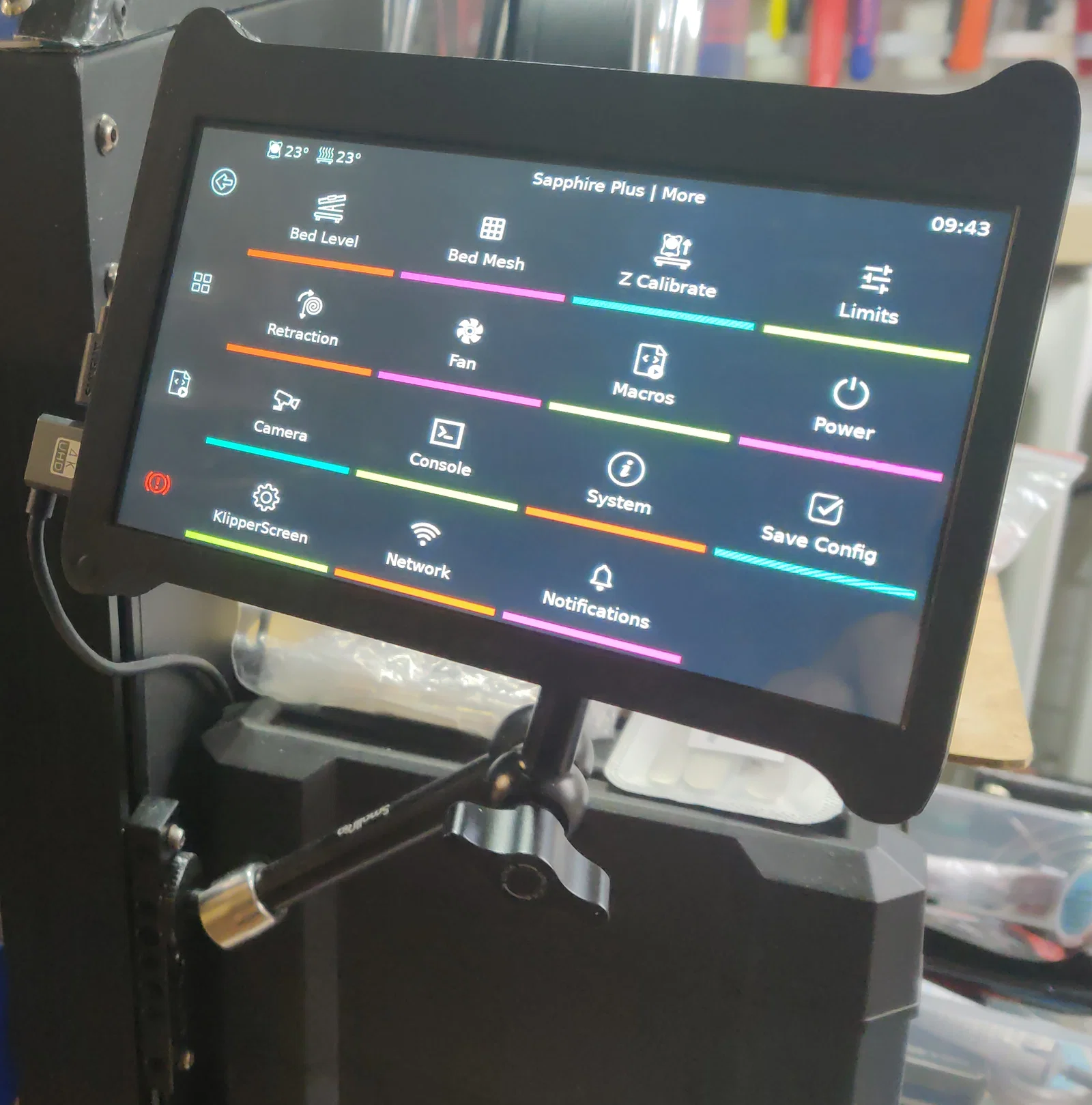

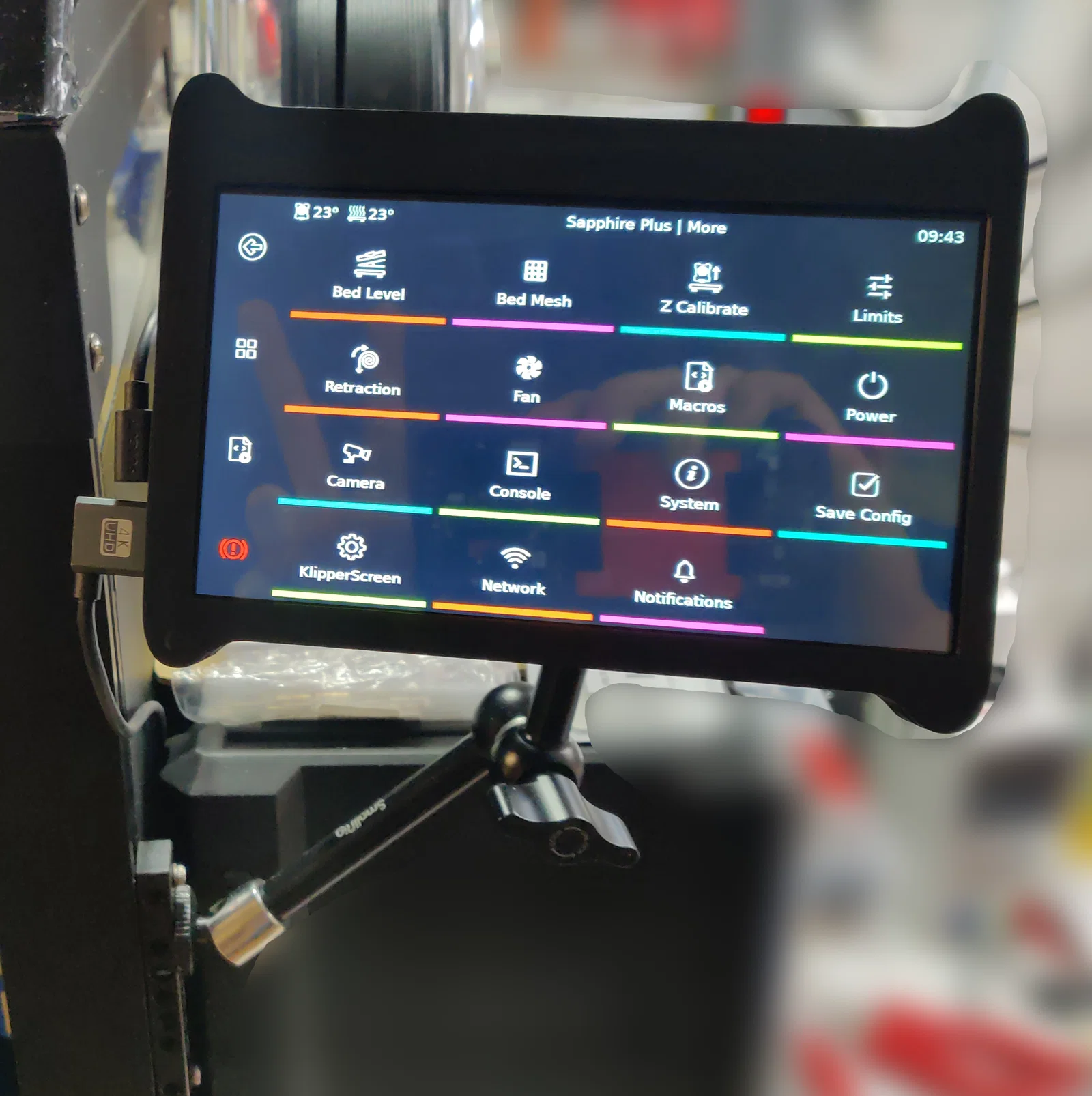

New design đáng ra sẽ khít và gọn hơn nhiều, nhưng mình chưa kiểm chứng bản cập nhật này (mình vẫn đang dùng bản cũ như trong hình).

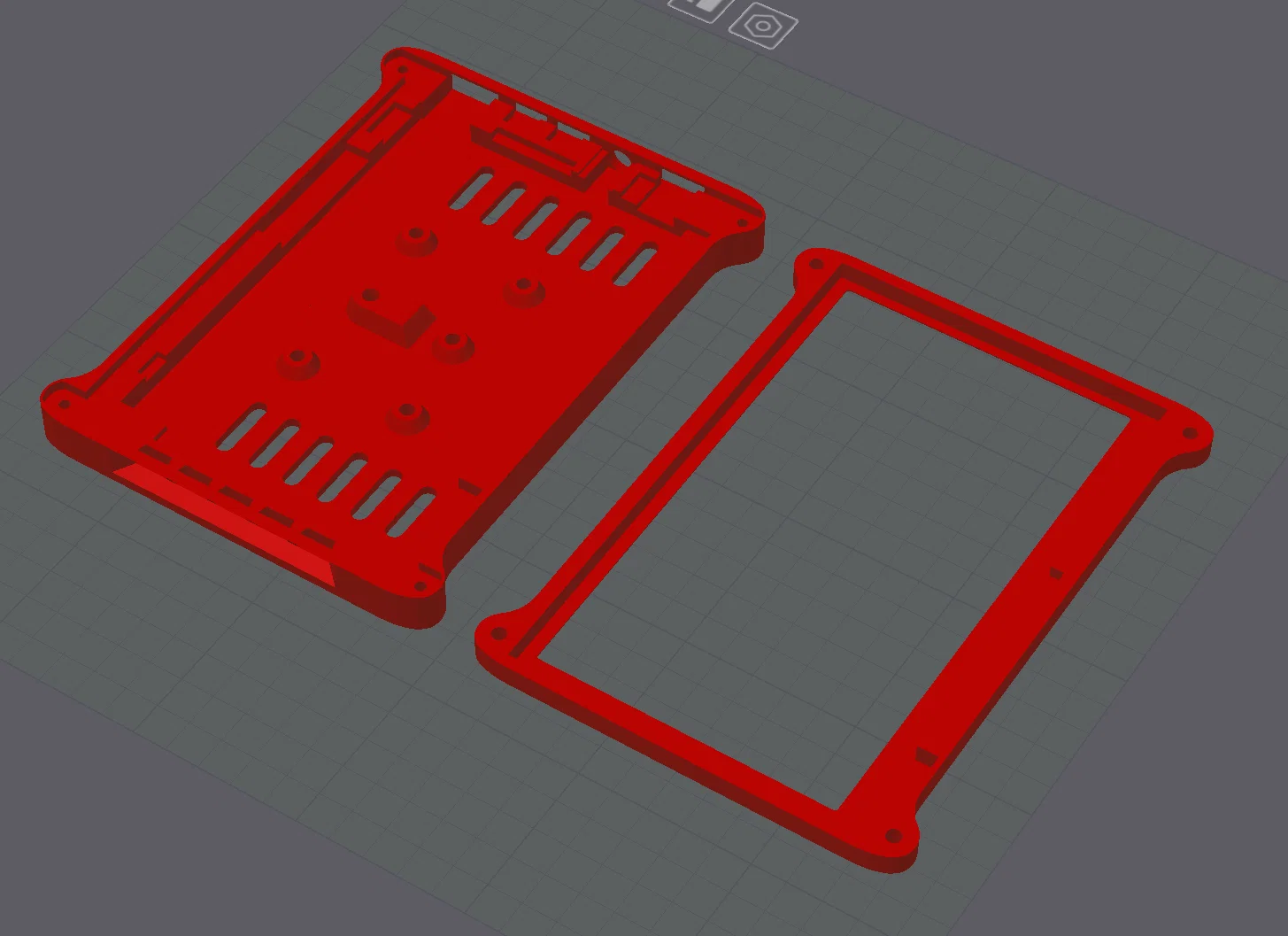

Bản new design có thể không cần support, nhưng tùy setting slicer thì bản nắp trên cũ (old top plate) sẽ cần support.
Vật liệu nào cũng in được (nhưng dùng TPU thì hên xui đó :D ).

“inspired” by
