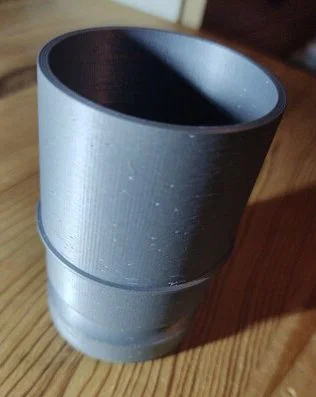

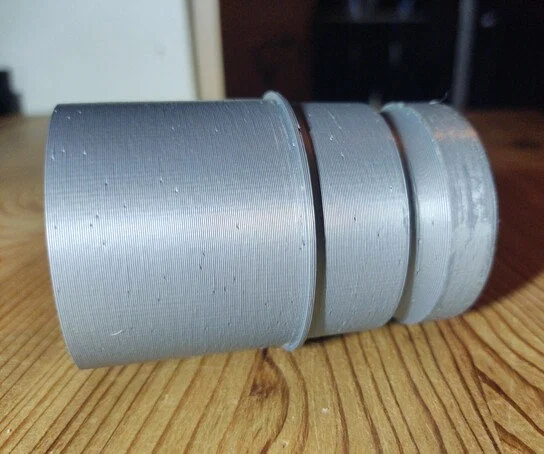

Adapter CAMLOCK sang 50mm
Adapter CAMLOCK sang 50mm để nối các dụng cụ có đầu fitting ID chuẩn 49–50mm vào CAMLOCK connector. Đường kính ngoài dạng côn 49–50mm, hợp với ống PVC 50mm và ống mềm ID 50mm (đã test Vacuflex PU 400 C ECO).
Mô tả
Adapter CAMLOCK này dùng để nối các dụng cụ có đầu nối chuẩn đường kính trong (ID) 49–50mm.
Đây cũng là đường kính mà cyclone separator của hệ thống hút bụi của mình dùng (ID).
Đường kính ngoài của adapter dạng côn từ 49 đến 50mm.
Tương thích với ống PVC plumbing 50mm và cả ống mềm ID 50mm (mình đã test với Vacuflex PU 400 C ECO).
Dùng kèm với CAMLOCK connector của @PeterH.
Mình thiết kế bằng FreeCAD dựa theo mô tả CAMLOCK connector của @PeterH trong file PDF “CAMLOCK FITTINGS SOURCE FILE”, bạn có thể tìm thấy ở link phía trên.
Mình in bằng Prusament basic grey PLA, seam đặt ngẫu nhiên, layer height 0.30mm. Perimeters để 10.
