SHOPVAC (50mm) KHỚP NỐI CAMLOCK CÓ KHÓA NAM CHÂM

Cái đầu nối ống hút bụi 50mm (2 inch) tiêu chuẩn thường bị lỏng ra khi sử dụng với nhiều dụng cụ và khá cồng kềnh, nên tui tìm một hệ thống khóa đơn giản, dễ dàng gắn vào bất kỳ dụng cụ nào, để ai có kỹ năng CAD cơ bản cũng có thể tùy chỉnh bộ chuyển đổi cho dụng cụ của riêng mình, trong khi vẫn dùng bộ phận CAMLOCK tiêu chuẩn.

Lạ là tui đã làm một bộ chuyển đổi để phù hợp với mấy cái BỘ CHUYỂN ĐỔI ỐNG HÚT BỤI trước đó của tui, mà tui đã xài ngon lành trong một thời gian dài và chúng hoạt động hoàn hảo, trừ việc khi xài nhiều dụng cụ thì việc tháo ra, vặn cái cũ ra, vặn cái mới vào rồi xài lại hơi phiền.

Tui đã in tất cả các mẫu ở đây bằng PLA (Prusament Galaxy Silver hoặc Orange) với đầu phun 0.4mm ở chế độ CHẤT LƯỢNG 0.2mm, nhưng tui cũng có in một bộ bằng chế độ nháp 0.3mm. Thêm vài lớp biên có lẽ sẽ tăng độ bền, nhưng tui chưa thấy cần thiết.

CÁC KÍCH THƯỚC ỐNG KHÁC

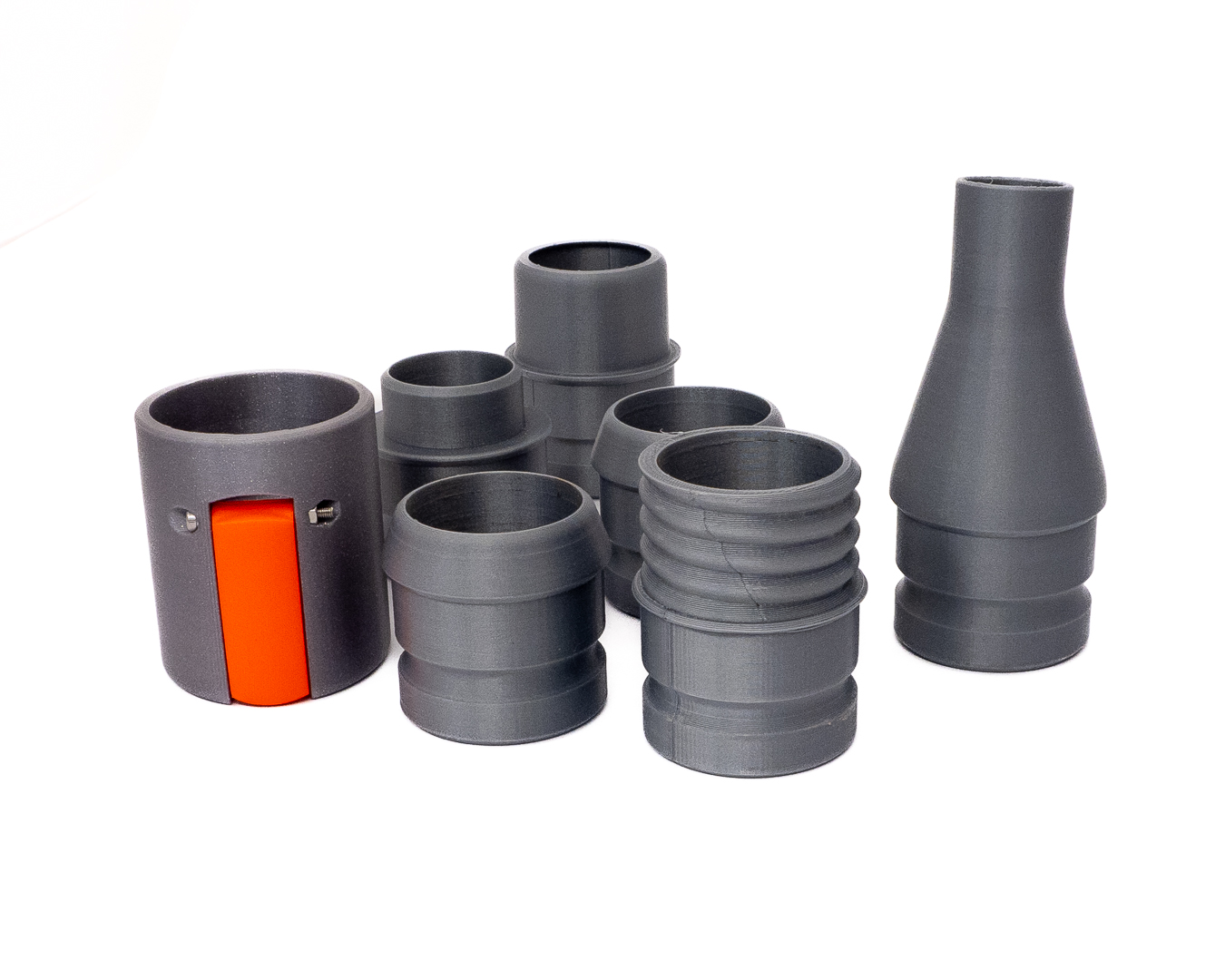

Tui đã làm một loạt bộ chuyển đổi để phù hợp với các kích thước ống tiêu chuẩn khác, để biết thêm thông tin hãy tải bộ chuyển đổi TẠI ĐÂY hoặc xem liên kết bên dưới.

BỘ NỐI ỐNG CAMLOCK (Phần Cái)

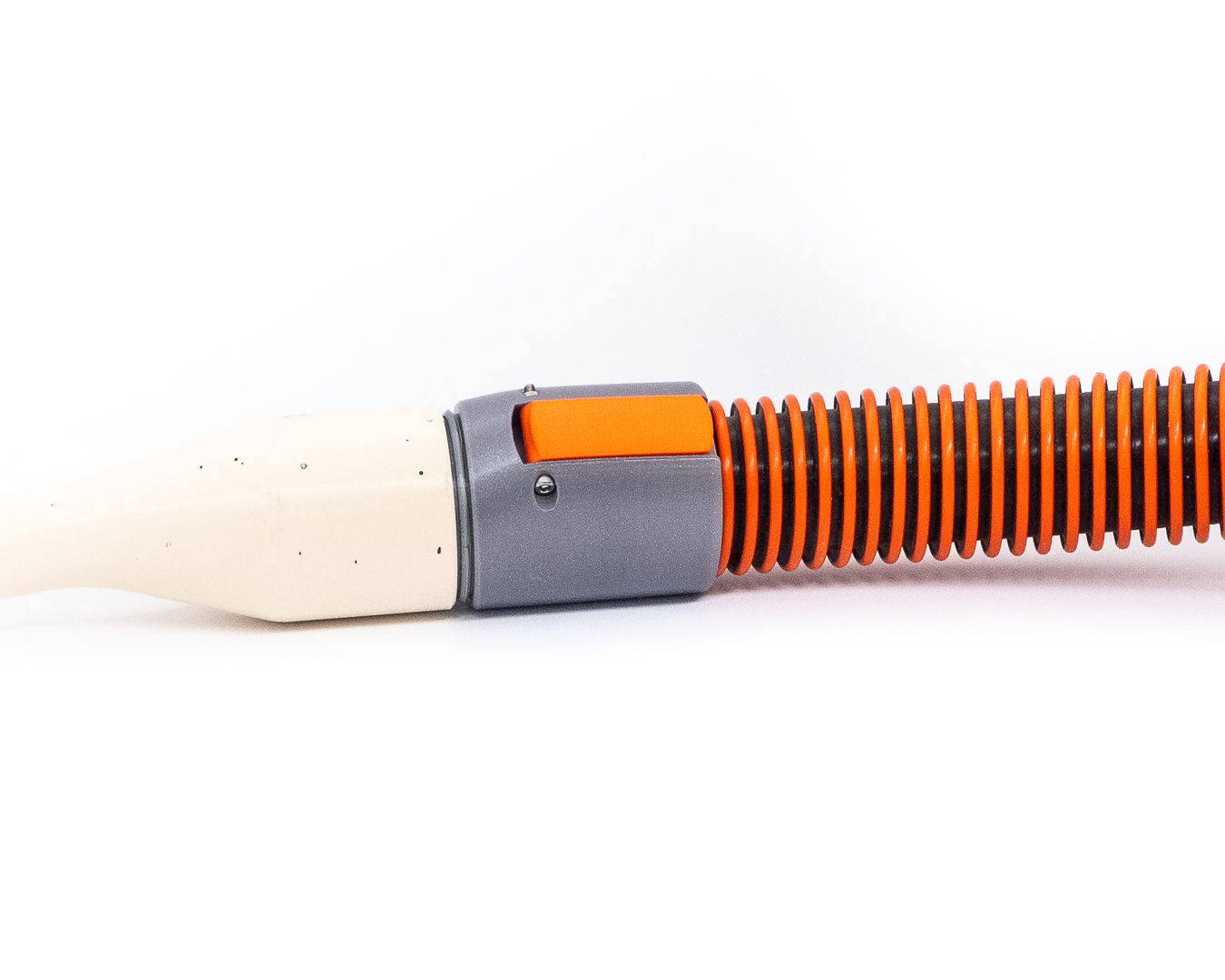

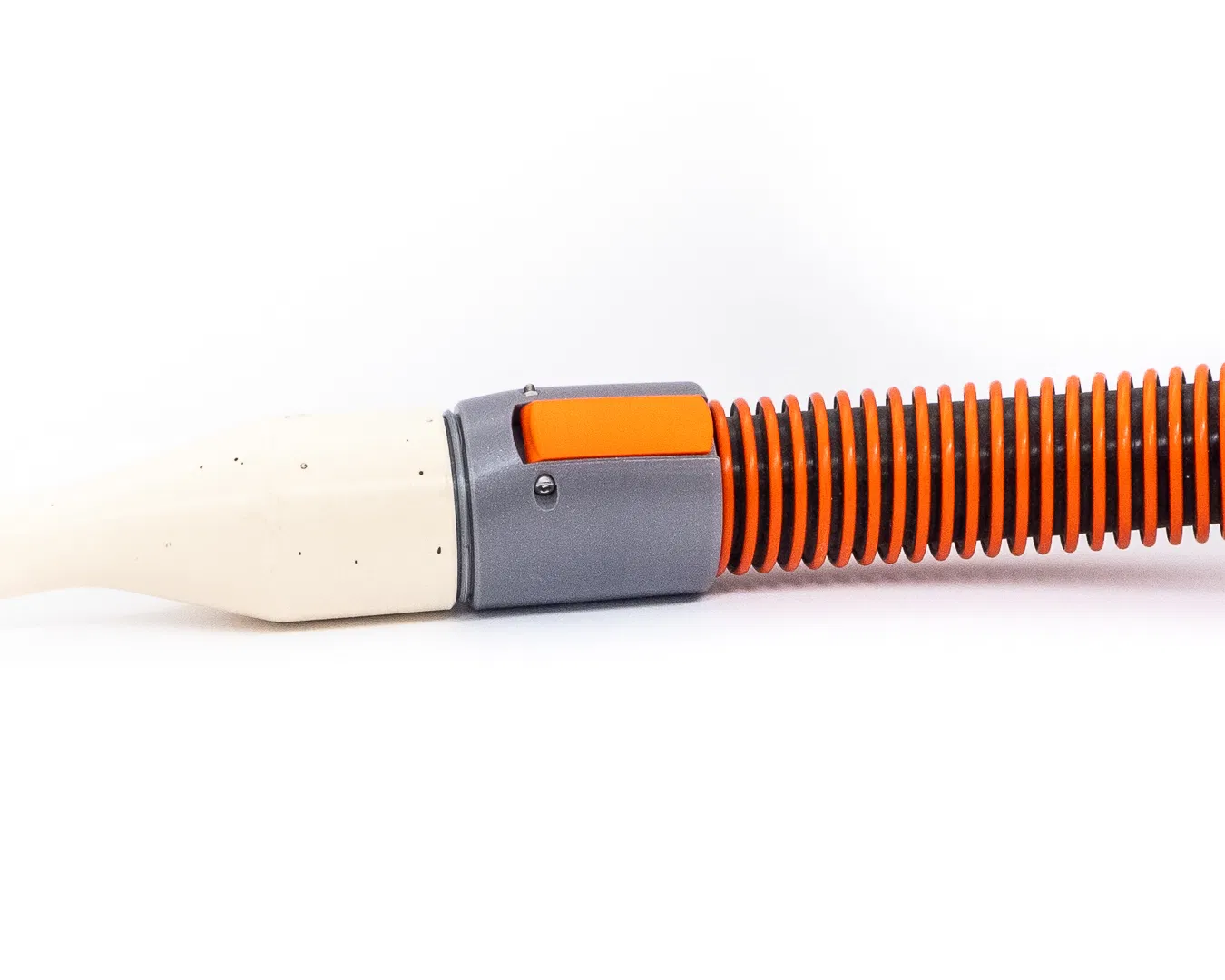

BỘ NỐI ỐNG rõ ràng là được in thành hai phần và cần một con vít máy M3 30mm (hoặc 25mm nếu kiếm được) để lắp ráp. Nó được thiết kế để vặn vào hầu hết các ống kiểu shopvac 50mm tiêu chuẩn, và in dễ dàng mà không cần hỗ trợ. (Xem ghi chú về nam châm bên dưới)

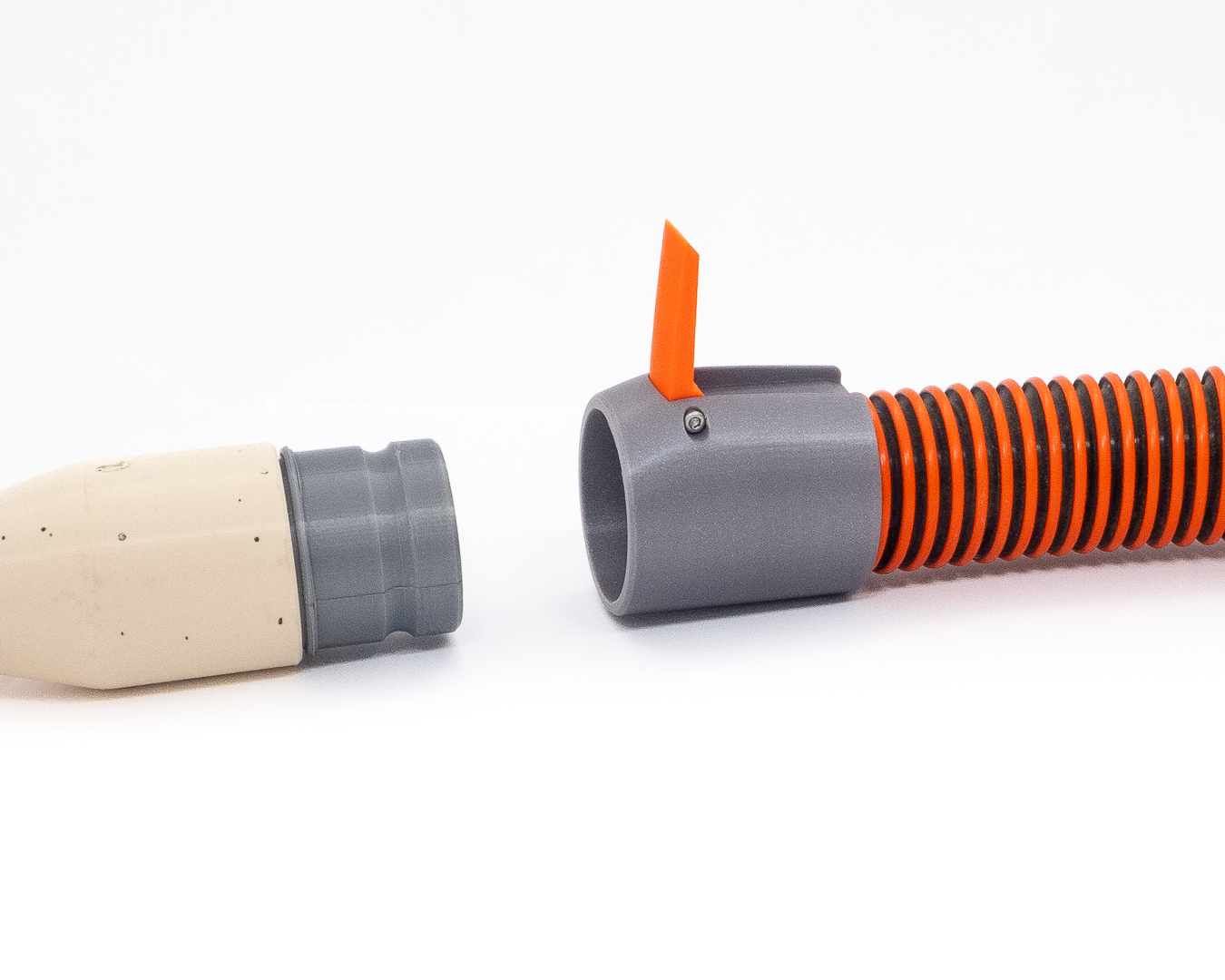

TAY CẦM CAM cũng không cần hỗ trợ. Nó được thiết kế với dung sai 0.1mm so với lỗ cắm bộ chuyển đổi, nghe có vẻ không nhiều nhưng thực tế có nghĩa là trong quá trình sử dụng lâu dài kết hợp với máy rung, nó có khả năng bị tự tháo ra. Việc đặt một vài viên nam châm nhỏ (10mm x 2mm hoặc 1.5mm) vào các bộ phận không chỉ ngăn chặn điều đó, mà còn tạo ra một tiếng click thỏa mãn để xác nhận mọi thứ đã vào vị trí.   Lắp Nam Châm (cái này mô tả khó hơn làm nha!!) Nam châm nằm trong các túi vuông - mở tệp .3mf đính kèm trong Prusa Slicer nếu bạn cần biết chính xác chúng ở đâu hoặc chỉ cần điều chỉnh các tệp in đó cho phù hợp với máy và sợi nhựa của bạn.

Tui đã chừa chỗ cho nam châm 10mmx2mm. Tui đề nghị bạn in TAY CẦM CAM trước để có thể dễ dàng kiểm tra hướng của nam châm khi lắp vào BỘ NỐI ỐNG.

Các túi cho nam châm có hình vuông và chỉ có một lớp tường duy nhất để giữ chúng. Có khả năng trong cấu hình này, chúng sẽ bật ra và dính vào phần nam châm của bộ đùn. Để ngăn chặn điều đó, tui chỉ cần giữ chúng bằng một cục nam châm thừa đặt ở bên ngoài bản in.

Nếu bạn làm sai chỗ đặt nam châm, đừng lo! Vì chúng được nhúng với độ dày một lớp tường, nên rất dễ để cắt bỏ phần lõm bằng dao sắc và dán chúng vào bằng siêu keo. Tui đã xài cái trong hình mấy tuần rồi và ngoại trừ việc trông không đẹp bằng khi cái cam mở ra, thì hiệu suất không khác biệt chút nào.

Tui nghĩ tui đã chừa đủ chỗ để in mẫu này với đầu phun 0.6mm nhưng nếu bạn định thử cái đó   CÁC BỘ CHUYỂN ĐỔI (Phần Đực) - TẢI VỀ HOẶC TỰ LÀM!

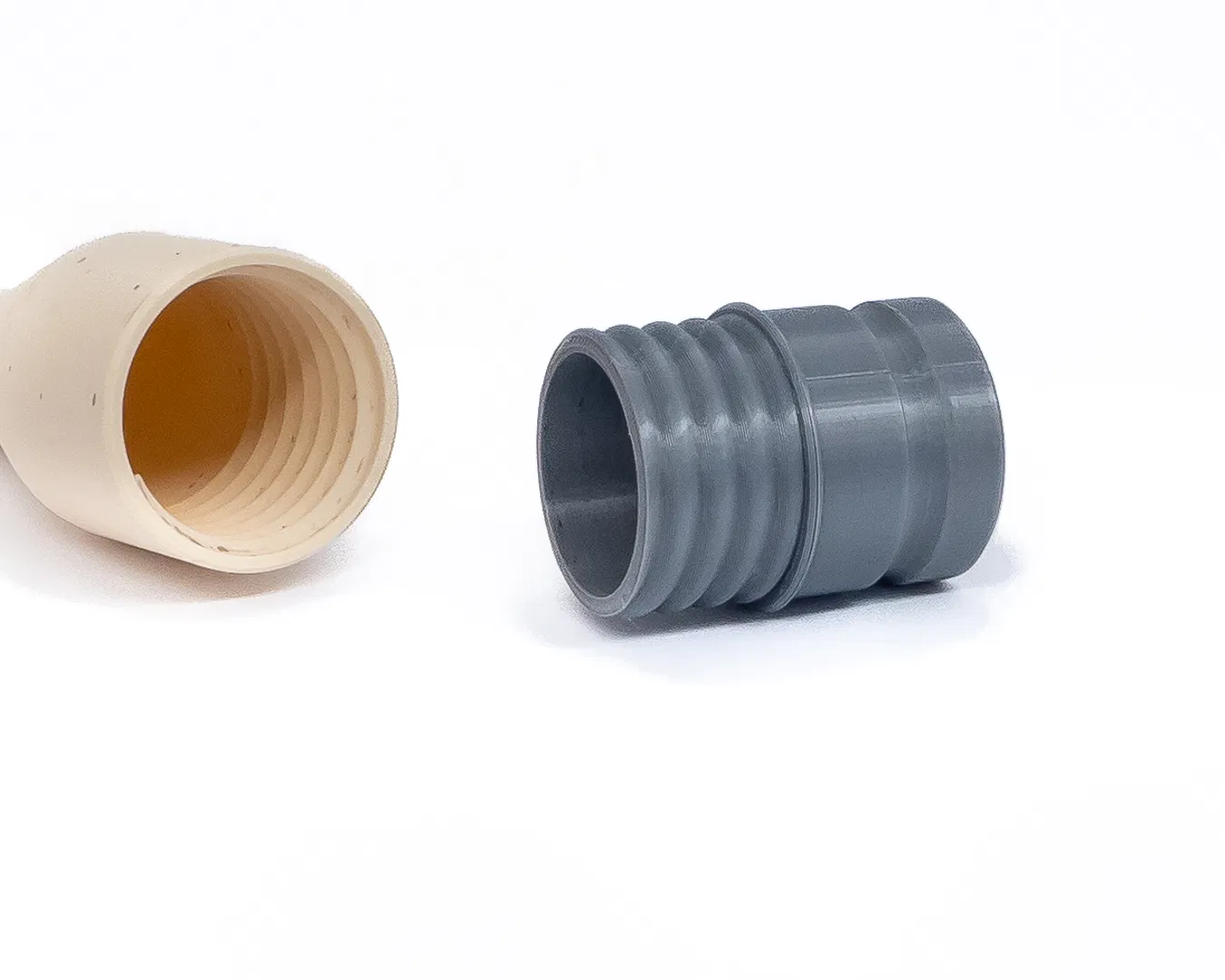

Các bộ chuyển đổi được thiết kế để vừa khít vào bộ nối camlock. Chúng được thiết kế vừa khít (dung sai 0.1mm) nên đừng ngại "tá»±c
