Guide template cho Bandsaw (Bandsaw Template Guide)

Tác giả crashkg_83954

Lượt tải
126
Lượt thích
51
Lượt coi
1.261
Tải tất cả (.zip)· 11 file · 5,7 MB· 5,7 MB

File 11 5,7 MB

  • Bandsaw_Template_Guide_insert_Tip_.25_1777552960.3mf3MF · 81,5 KB
  • Bandsaw_Template_Guide_crossbar_insert_1777552961.3mf3MF · 83,3 KB
  • Bandsaw_Template_Guide_crossbar_1777552962.3mf3MF · 92,9 KB
  • Bandsaw_Template_Guide_T_Track_insert_1777552963.3mf3MF · 136,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#355073
Danh mục
DIY
Ngày đăng

Mô tả

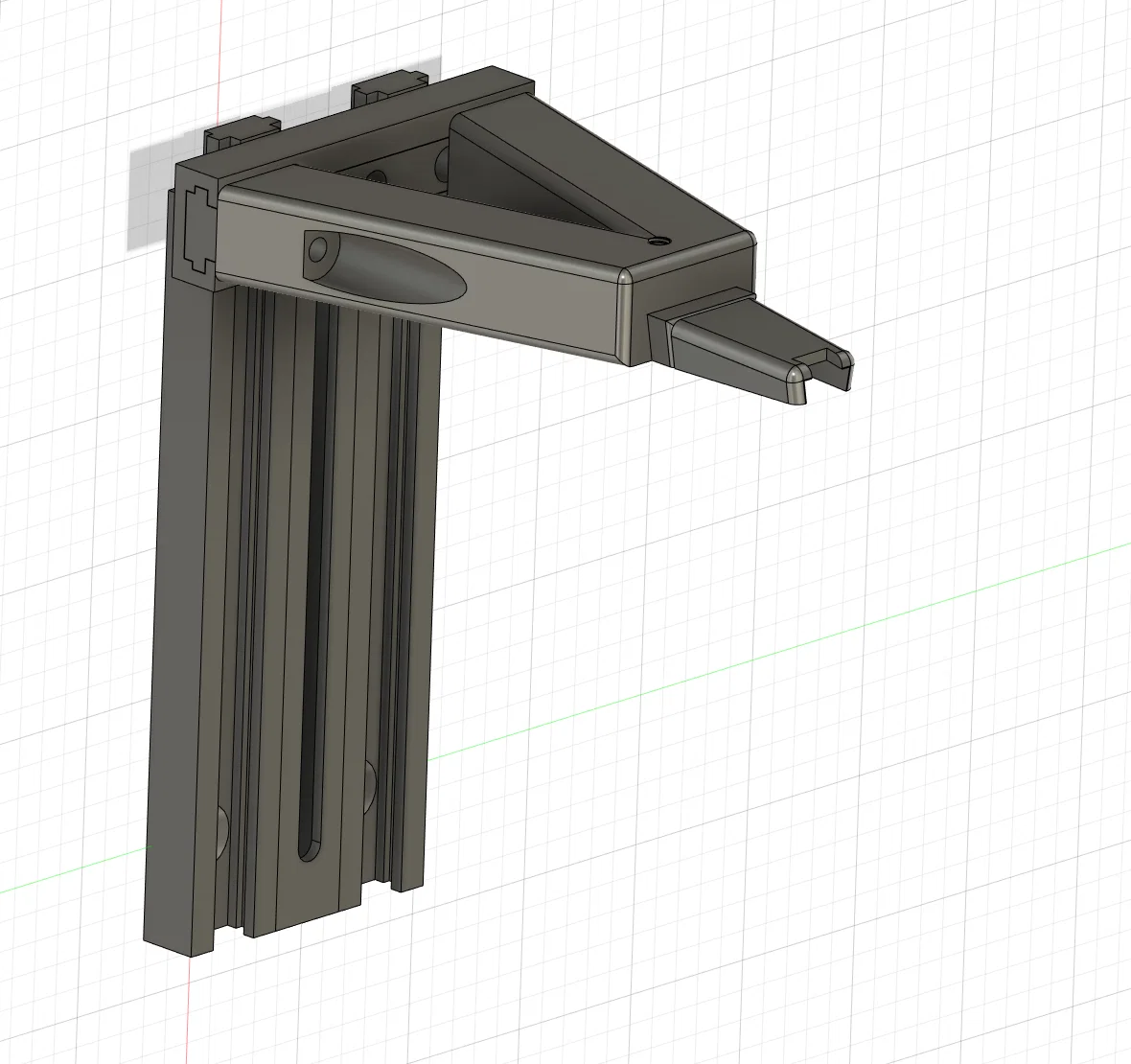

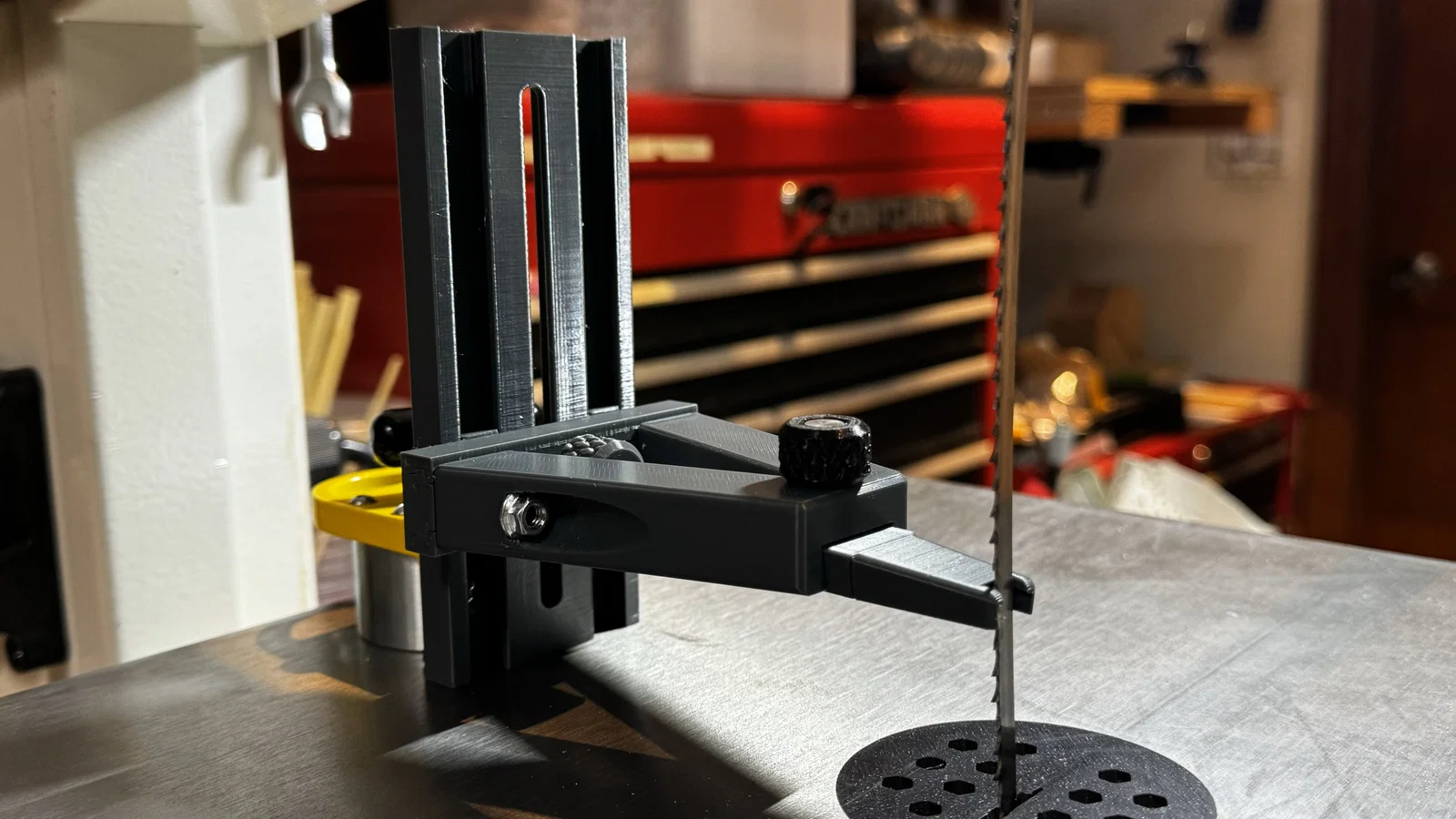

Mình muốn có một cái guide để giúp dùng bandsaw cắt các đường cong chính xác hơn. Thay vì bám theo đường chì vẽ trên gỗ, mình đặt một cái template lên bề mặt, rồi cái guide này sẽ đi theo template đó y chang.

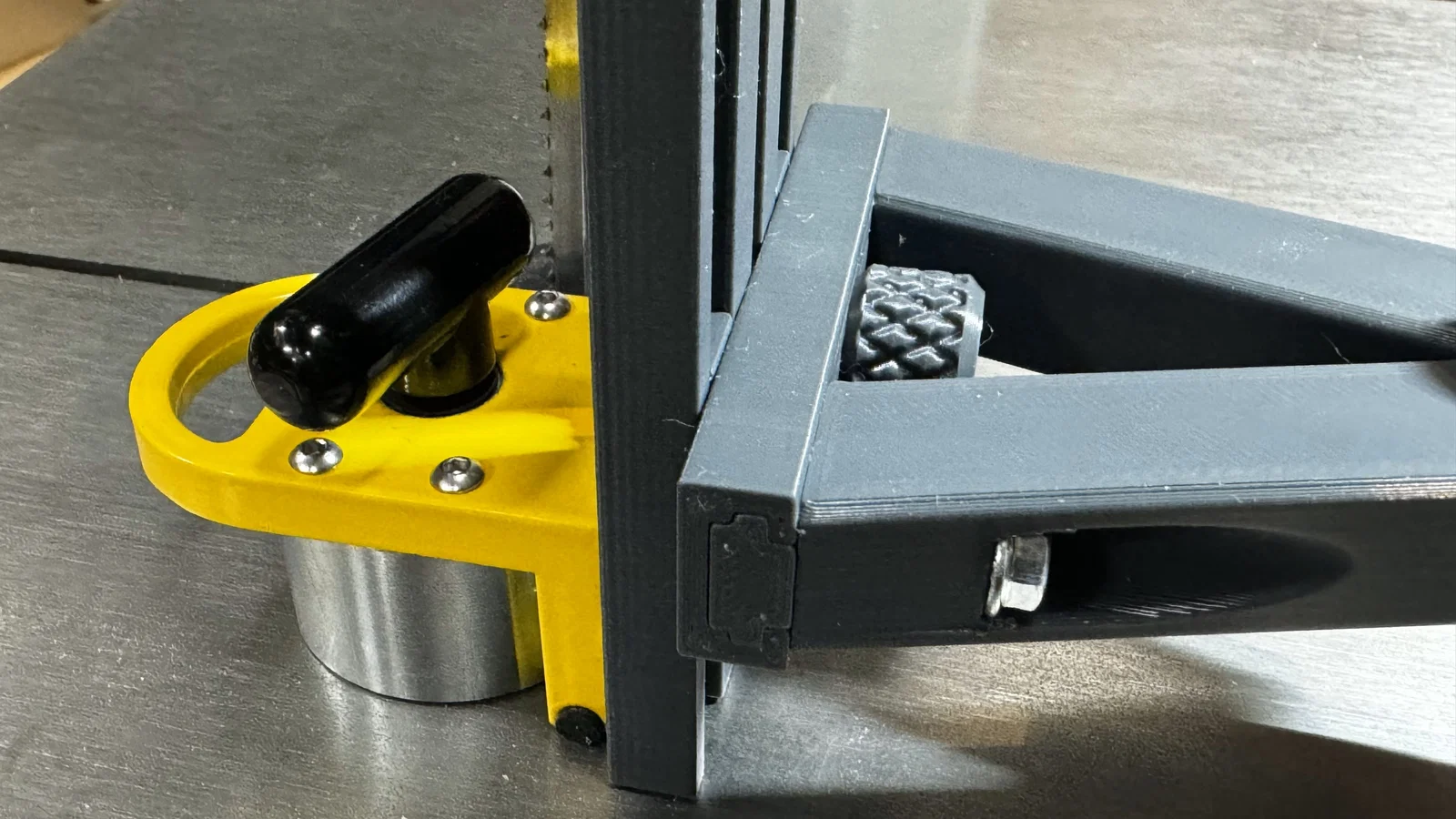

Bộ này dùng 1 Magswitch GripRight 90 https://magswitch.com/collections/new-products/products/magswitch-magmount-150-gripright-90-degree-switchable-magnet và:

2 bu lông M5x5 đầu chìm (Flathead)

4 bu lông M4x25 đầu lục giác chìm (Sockethead)

3 đai ốc M4 có bích (Flangenuts) hoặc đai ốc M4 thường

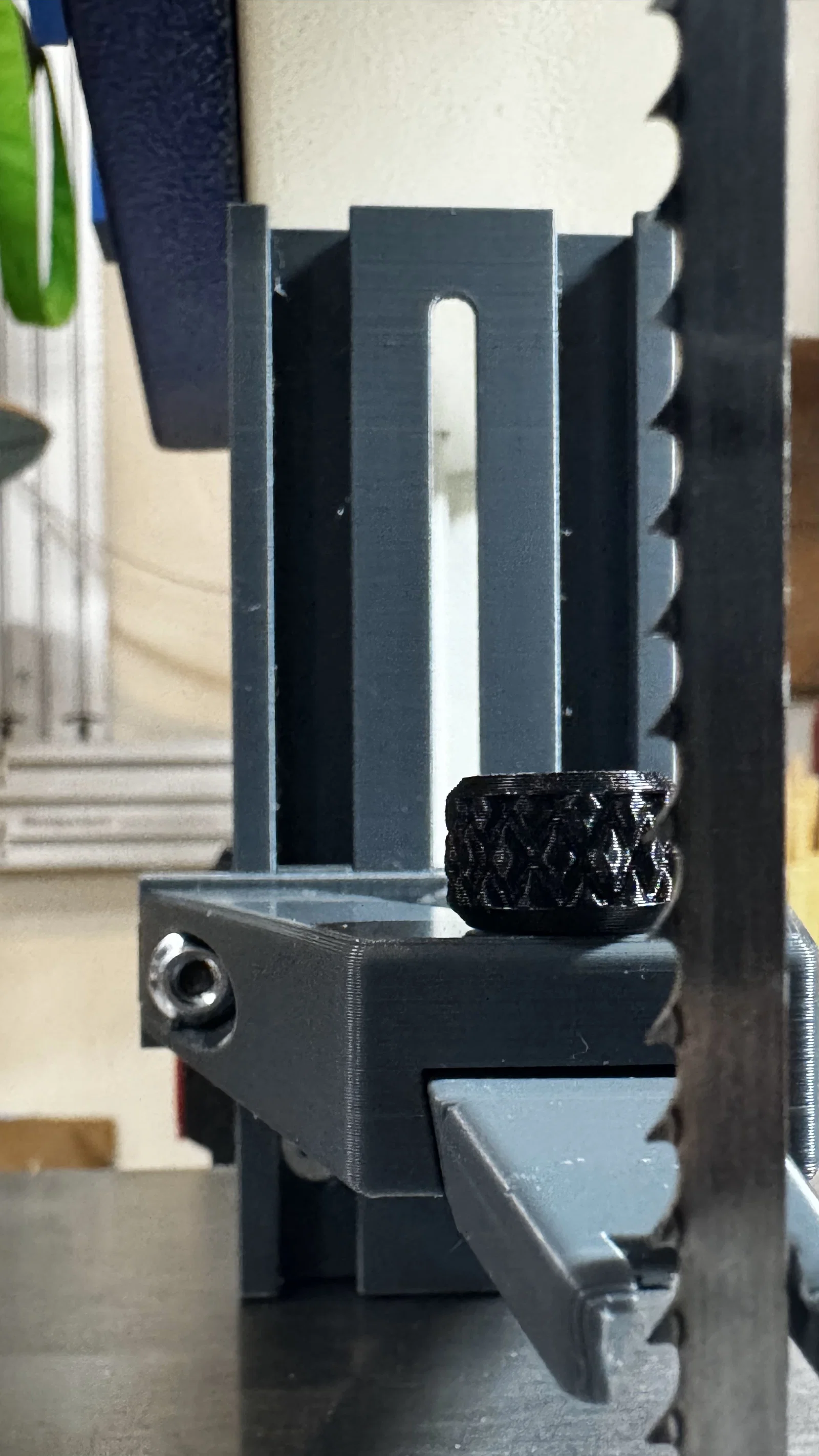

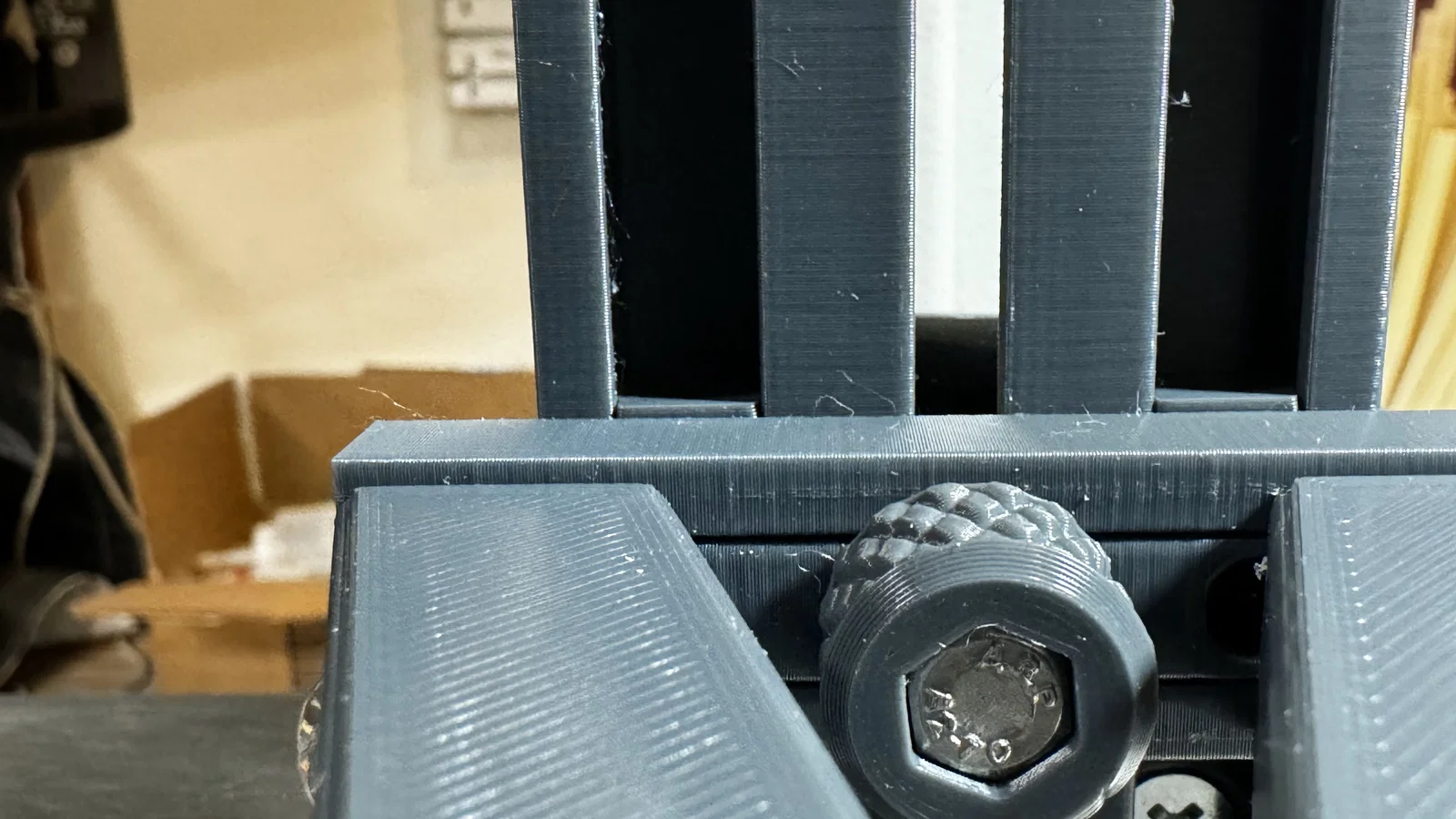

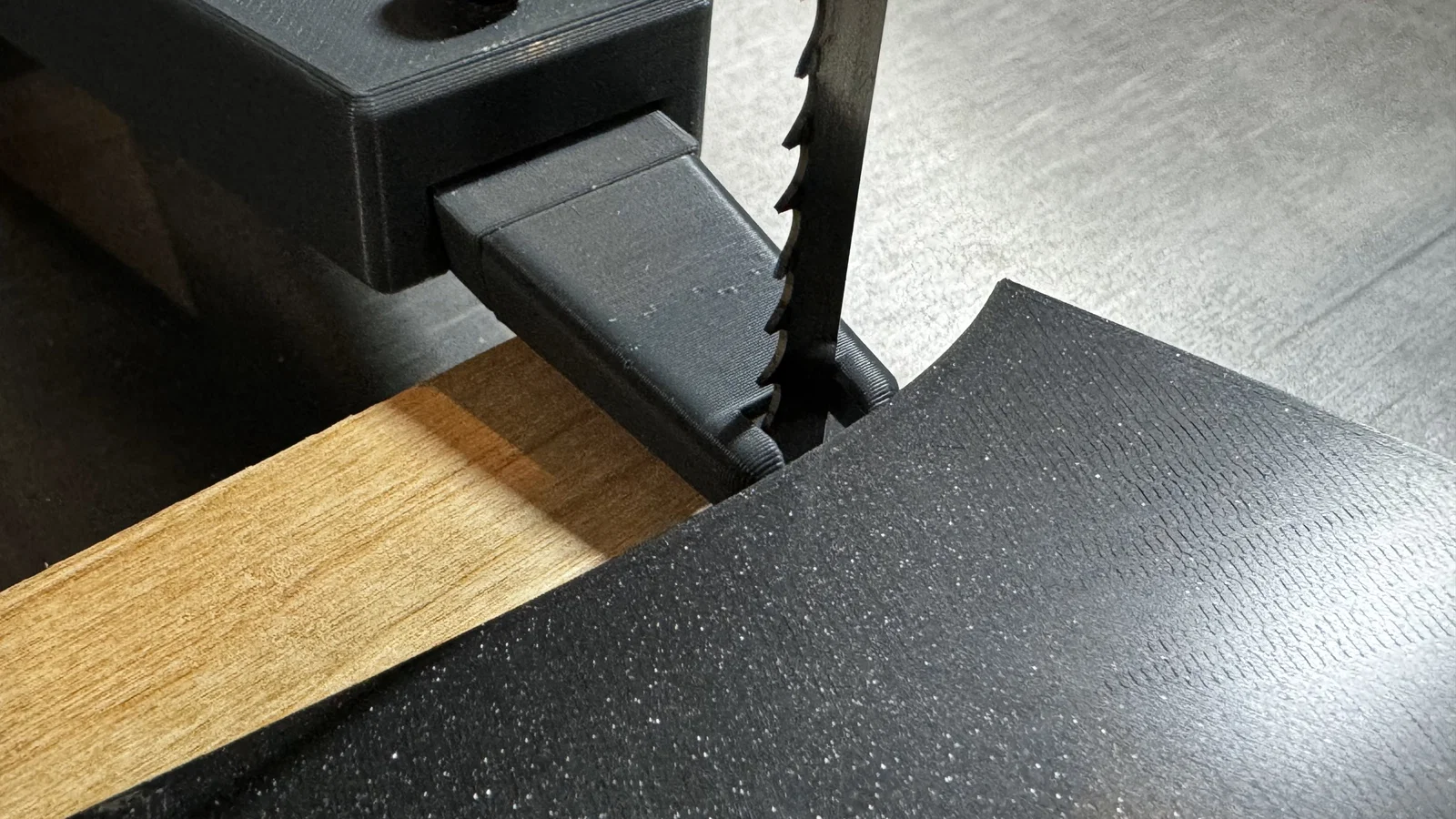

Bạn cũng có thể gắn cái guide này lên một khúc gỗ rồi kẹp (clamp) nó vào bàn bandsaw. Chiều cao của guide chỉnh bằng 1 bu lông M4; mình dùng núm vặn knurled knob từ mẫu của bạn này ( ). Phần tip thay rất dễ, lỡ có quẹt/cắt trúng bằng lưỡi bandsaw thì thay cái khác là xong. Tất cả chi tiết đều in không cần support. Chúc in vui vẻ!

PS: Nếu bạn muốn T-Track cao hơn thì tất cả chi tiết đều vừa khít trong Rockler T-Track.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfbgcode
Số file mô hình
11
Tổng dung lượng
5,7 MB
File lớn nhất
1,9 MB
