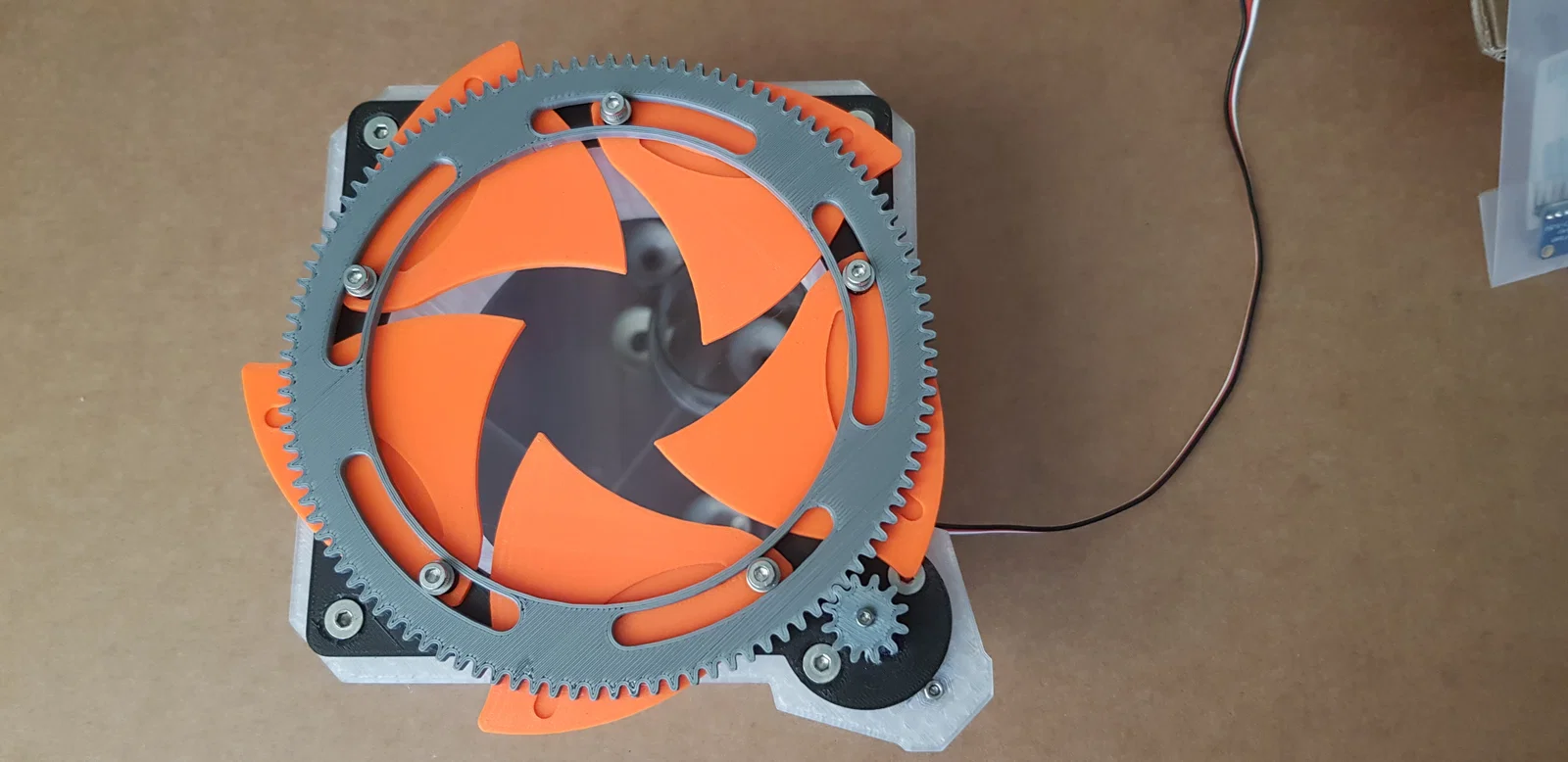

Iris/Aperture tự động bằng servo để điều khiển luồng gió 1

3 hình

Máy In 3D

Iris/Aperture tự động bằng servo để điều khiển luồng gió

Remix từ Vỏ bảo vệ cho máy in 3D Prusa i3 MK3 trên bàn Ikea Lack Tác giả Domi

Tác giả AcEKrystal

Lượt tải
1.736
Lượt thích
526
Lượt coi
17.256
Bản remix
1

File 9 17,5 MB

  • door_blade_final_1777552825.stlSTL · 26,1 KB
  • baseplate-aperature_1777552826.stlSTL · 179,2 KB
  • spur-gear-12th-125mo-145at_1777552826.stlSTL · 125,1 KB
  • underside-tube_1777552827.stlSTL · 602,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Mình đã hoàn tất dự án và sẽ upload tất cả file và code đúng như hiện trạng.

Servo Test (có end stop current detection):

Finished Project : https://www.youtube.com/watch?v=DbXVjOoNJw4

Vật liệu cần có:
- 5 m3 x 5mm

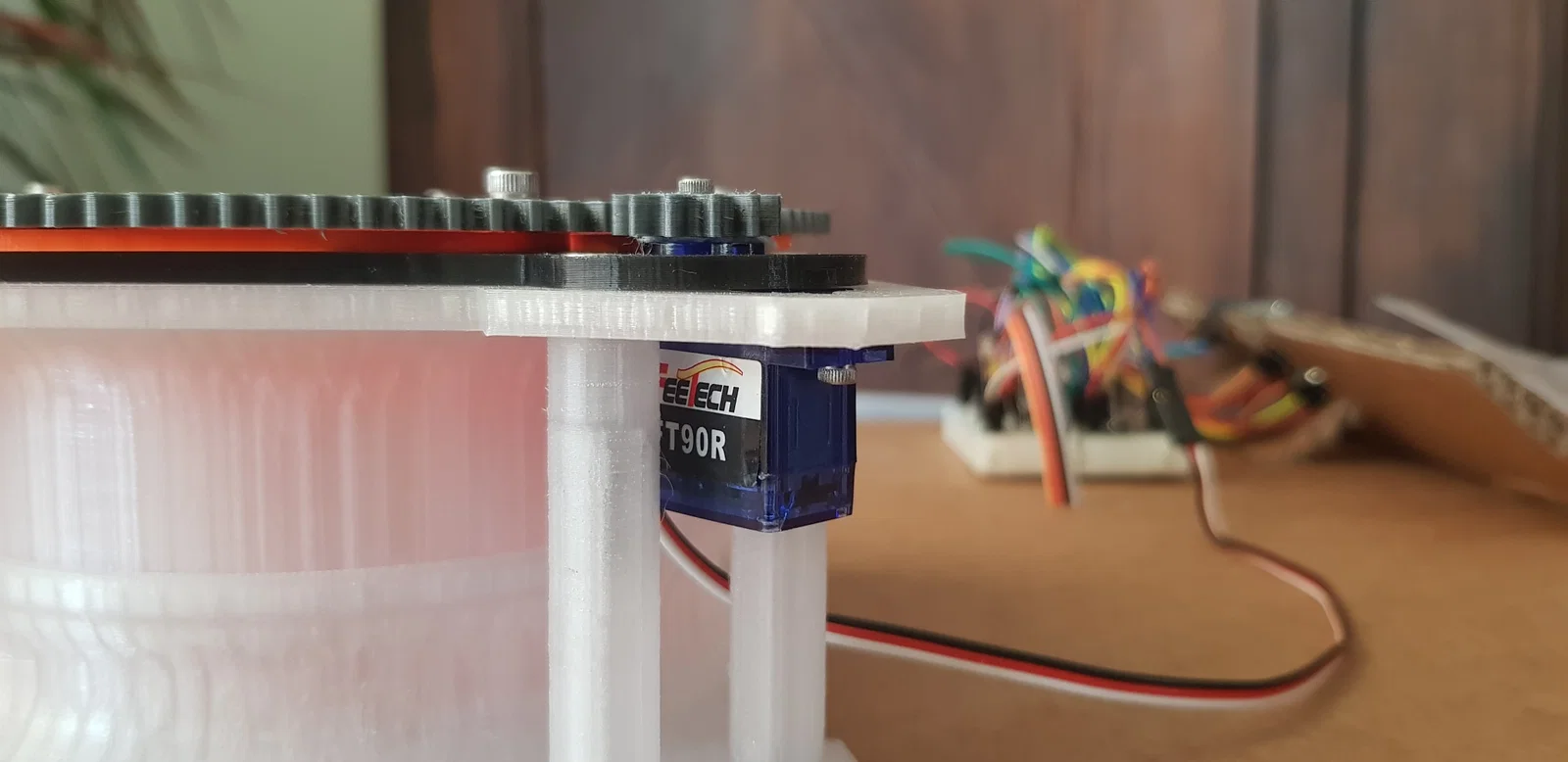

- Servo FT90R (bản continuous rotation của FT, ST, SG hoặc FG90)

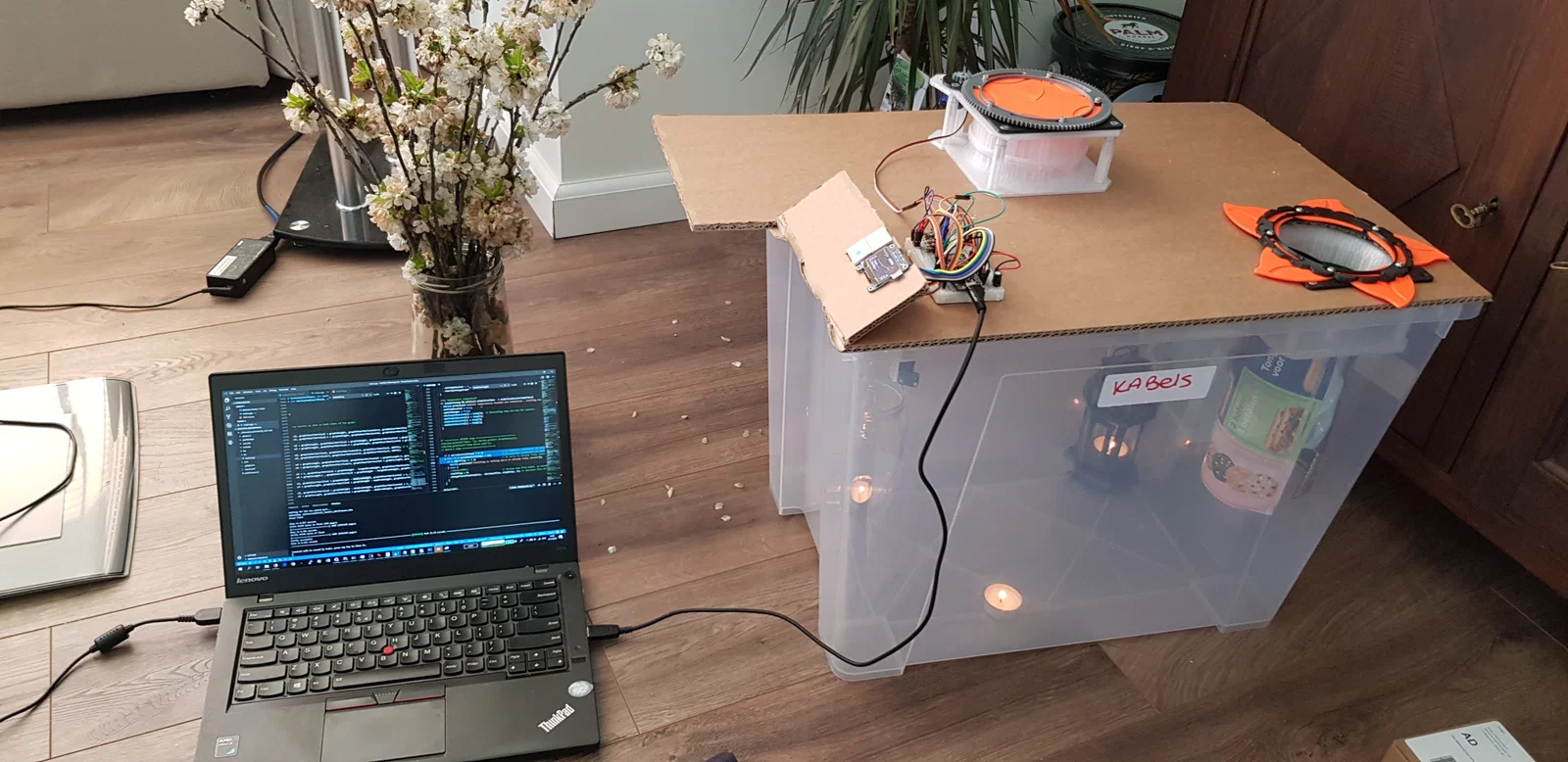

Đây là một dự án học tập/DIY để làm điều khiển nhiệt độ chính xác cho enclosure in 3D của mình, đồng thời tận dụng (waste) heat để sấy chỗ lưu trữ filament ở phía trên.

Bộ setup mình làm dùng mấy con servo quay liên tục giá rẻ, và nhận biết điểm cuối hành trình (end stop) bằng cách cảm biến dòng tiêu thụ thay đổi khi servo bị kẹt (stall).

Thông tin chi tiết hơn, linh kiện và script cho enclosure in 3D (IKEA LACK) có thể xem tại đây: .

Remix từ "120mm Fan Aperture Door" của "Inertpyro", nguồn: https://www.thingiverse.com/thing:529661
Các phần tunnel cho aperture bản gốc (không có servo) mình đã upload ở đây: https://www.thingiverse.com/thing:3747061

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
9
Tổng dung lượng
17,5 MB
File lớn nhất
12,6 MB
