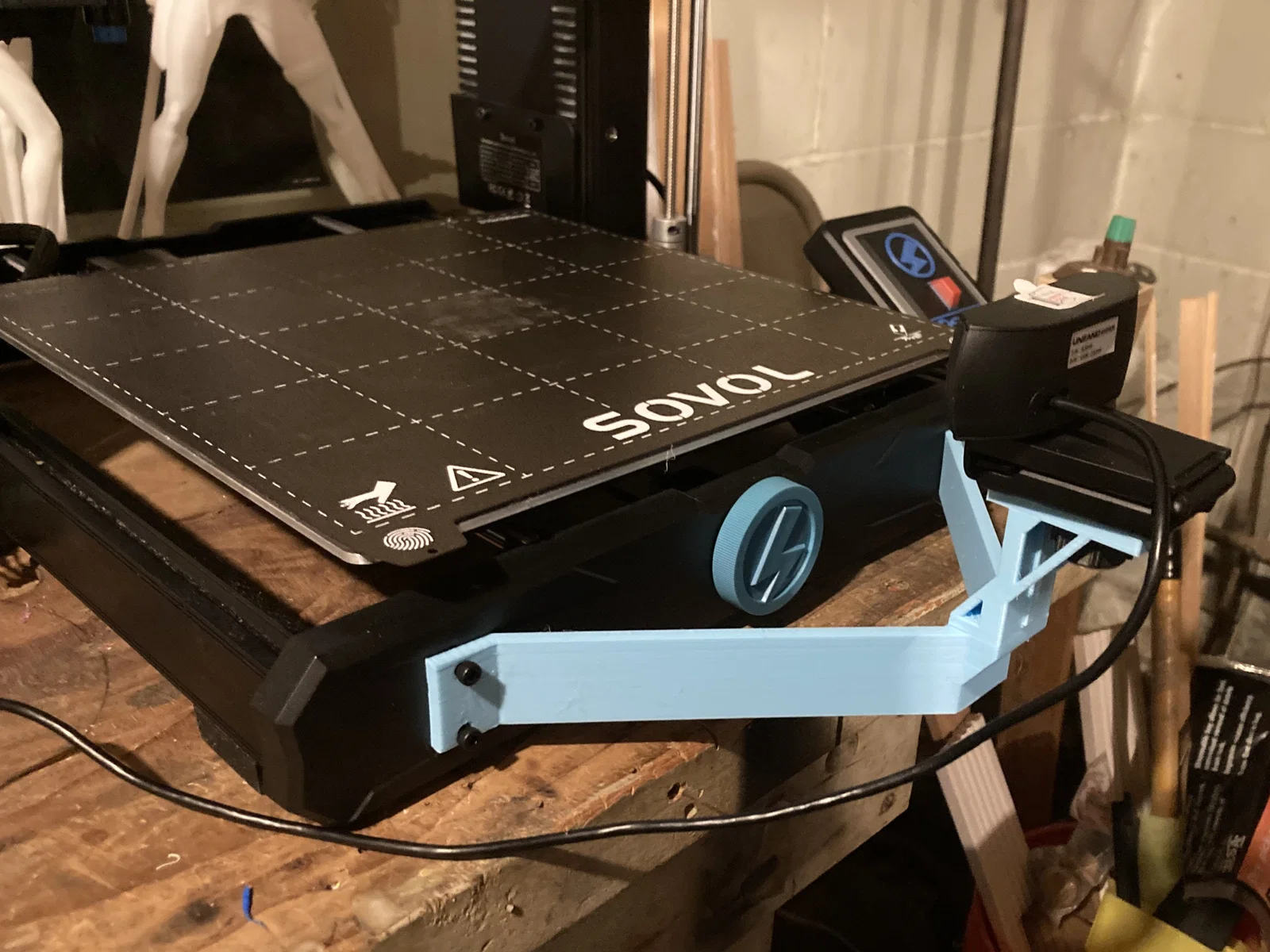

SV06 Plus Front Camera Mount

SV06 Plus Front Camera Mount

Mình chỉnh sửa từ bản gốc để fit với SV06 Plus. Xin cảm ơn “azlum” vì thiết kế gốc của bạn.

Chỉ gồm phần Front Plate. Dùng các riser từ model gốc.

• SV06 Front Cam Mount - Top.stl
• Top Bracket - Revised.stl

Phần base có đăng 2 phiên bản:

• SV06+ Front Cam Mount - Base-Hack
• SV06+ Front Cam Mount - Base

Mình làm bản “Hack” trước để kiểm tra khoảng hở (clearance). Bản này có khoét các lỗ phía dưới để chừa chỗ cho plate lớn hơn. Bản thứ hai xử lý vấn đề đó và sẽ chắc chắn hơn.

Để gắn camera lên mount, mình dùng Camera Bolt Holder-v3.stl hoặc Cam-Bolt-Holder-M6.stl từ bộ Updated Generic Camera Mount for SV06 & SV06+.

Phần cứng cần thêm

• 4 - Vít M4 x 18 (đầu lục giác âm hoặc đầu dù/Button Head)
• 2 - Vít M3 x 8 đầu lục giác âm
• 1 - Bu lông lục giác inox 1/4" x 3/4"
  • hoặc
• 1 - Bu lông lục giác M6-1.0 x 20 mm
