Bảng Overlay Azul cải tiến và Insert đi kèm

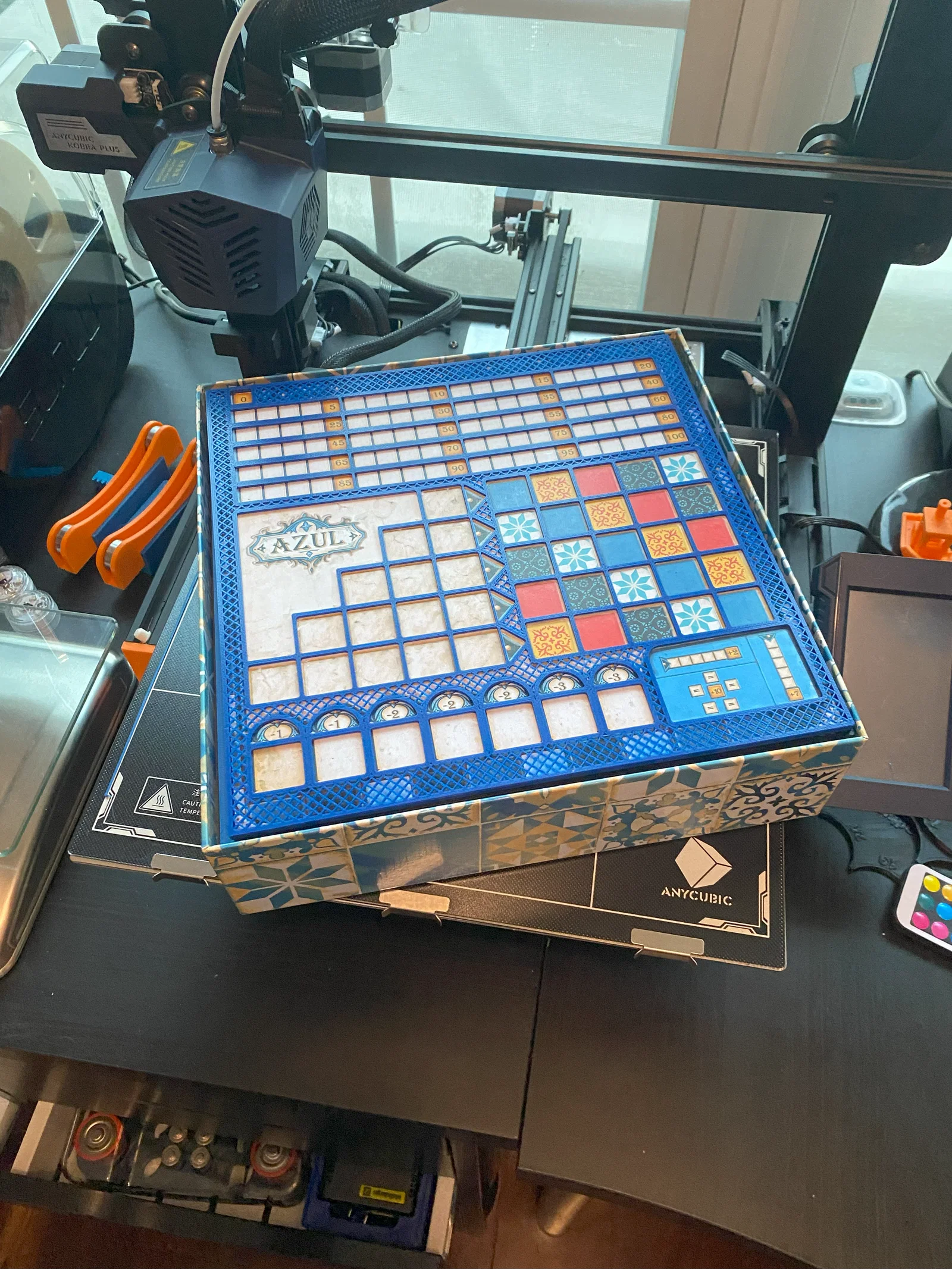

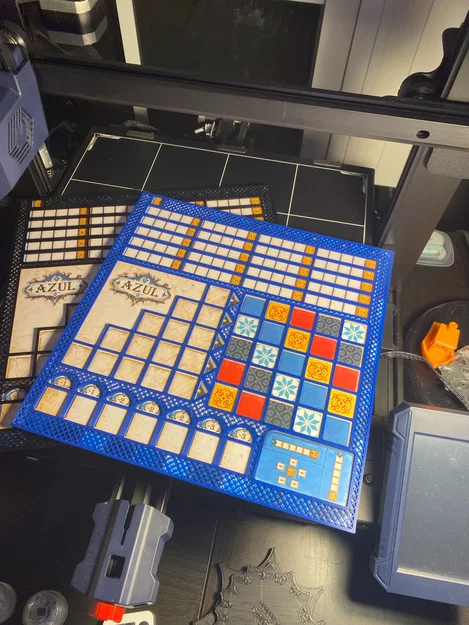

Mình rất thích Azul overlay của Jacques Botha, nhưng mình không muốn phải dán (glue) các clip lên overlay. Mình có máy in khổ lớn nên dư chỗ để làm một cái overlay phủ trọn toàn bộ bảng người chơi (player board). Overlay này kích thước 242mm x 242mm, nên sẽ vừa với hầu hết máy có bed 250mm trở lên.

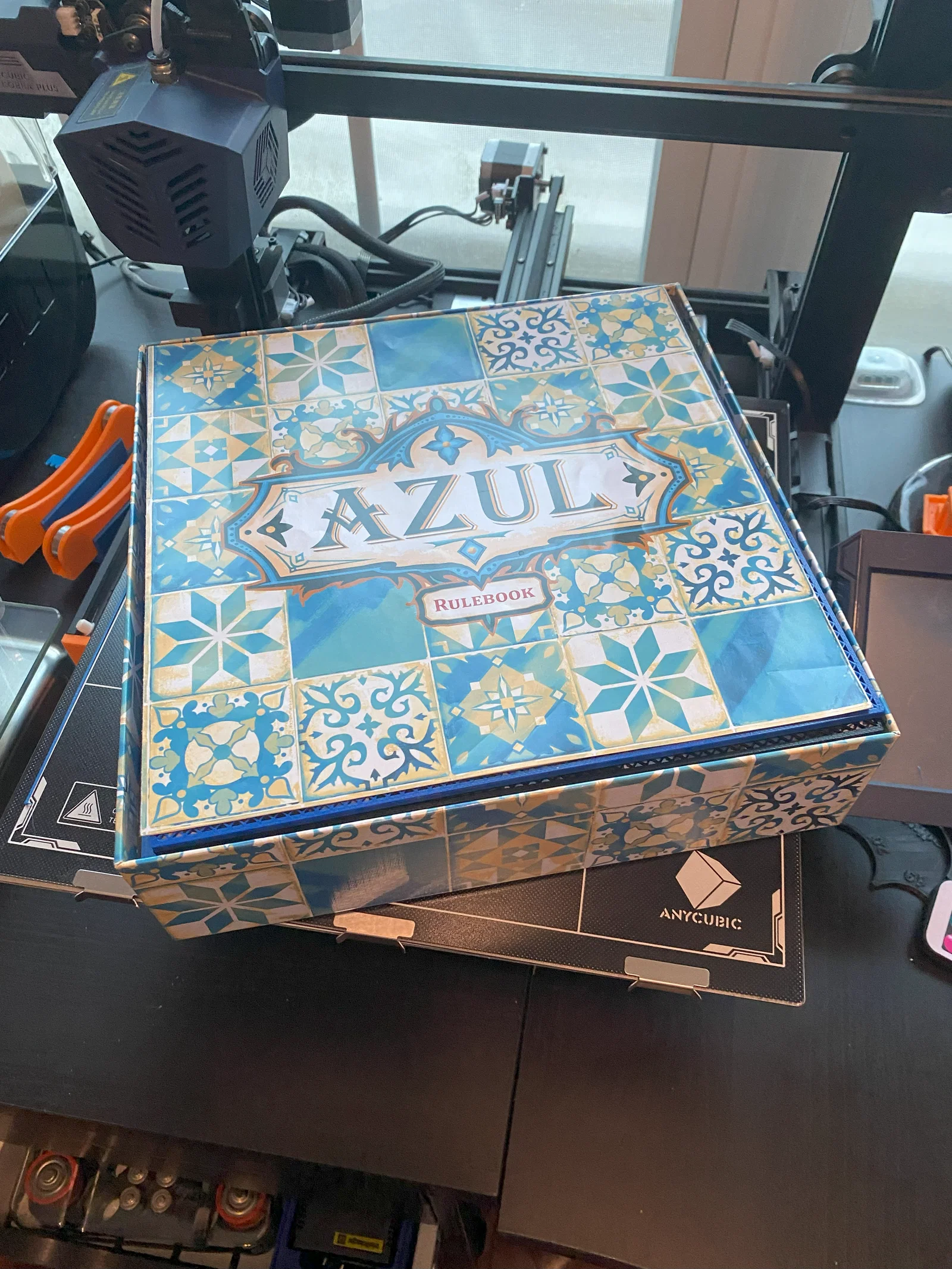

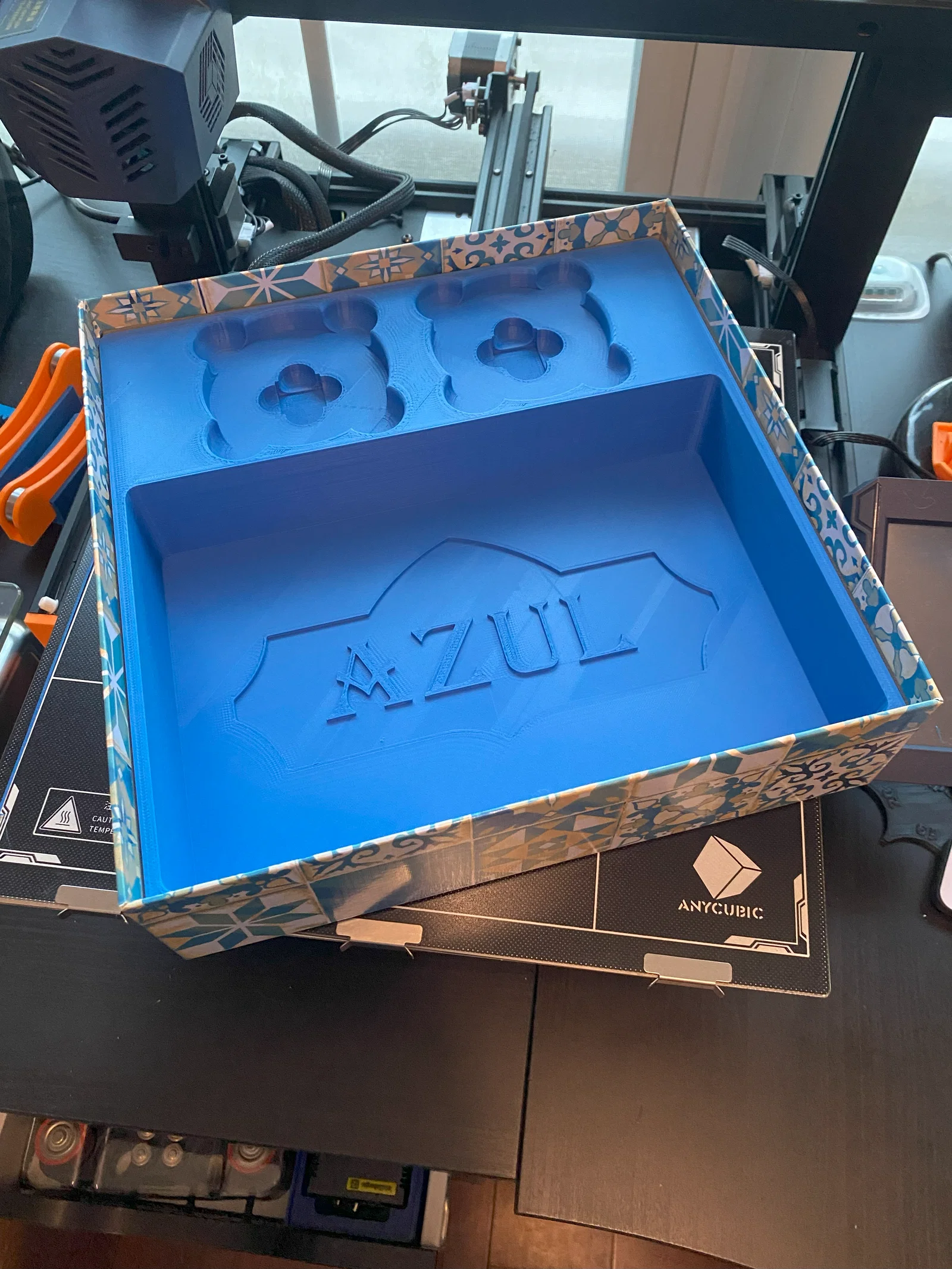

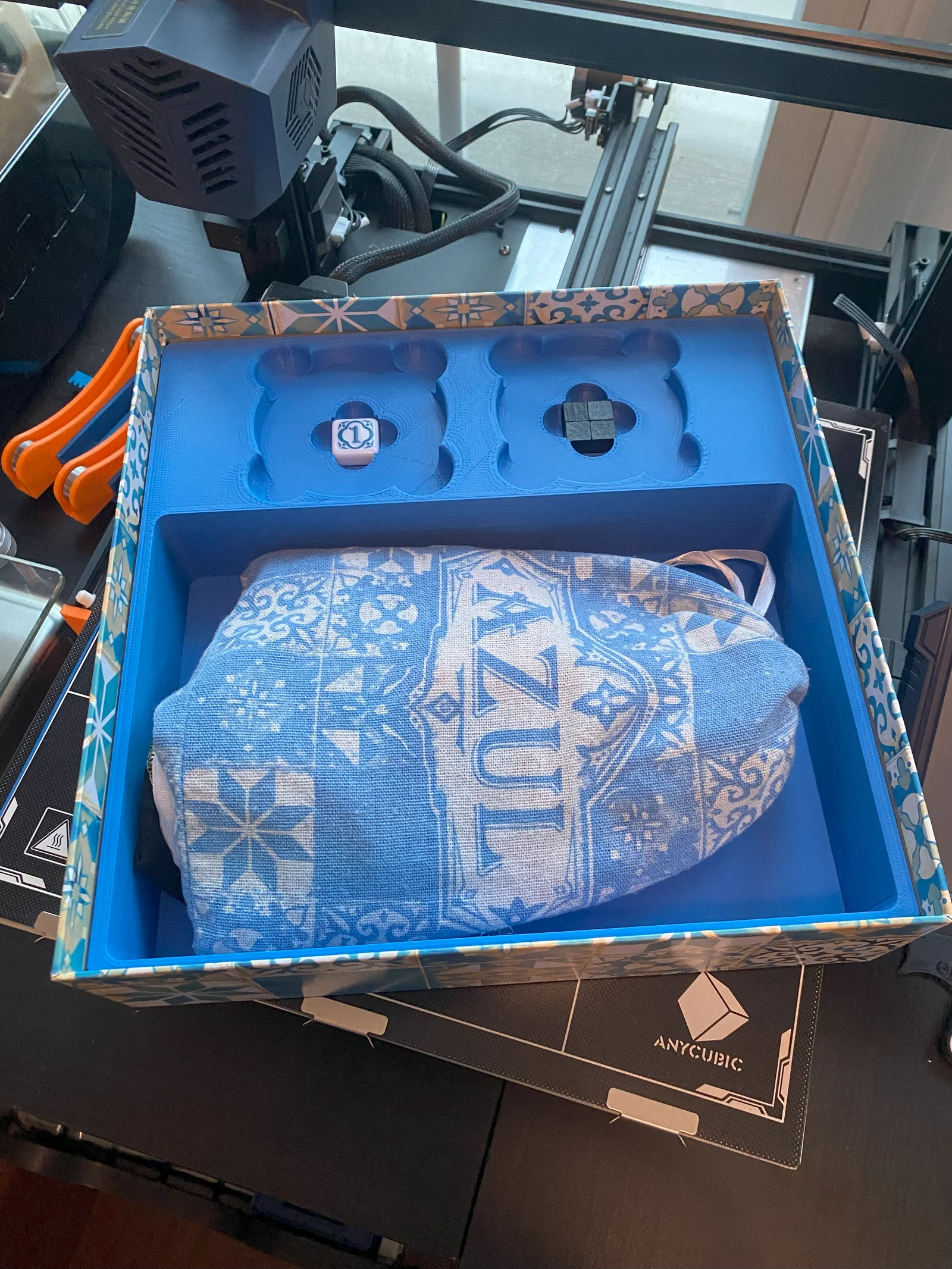

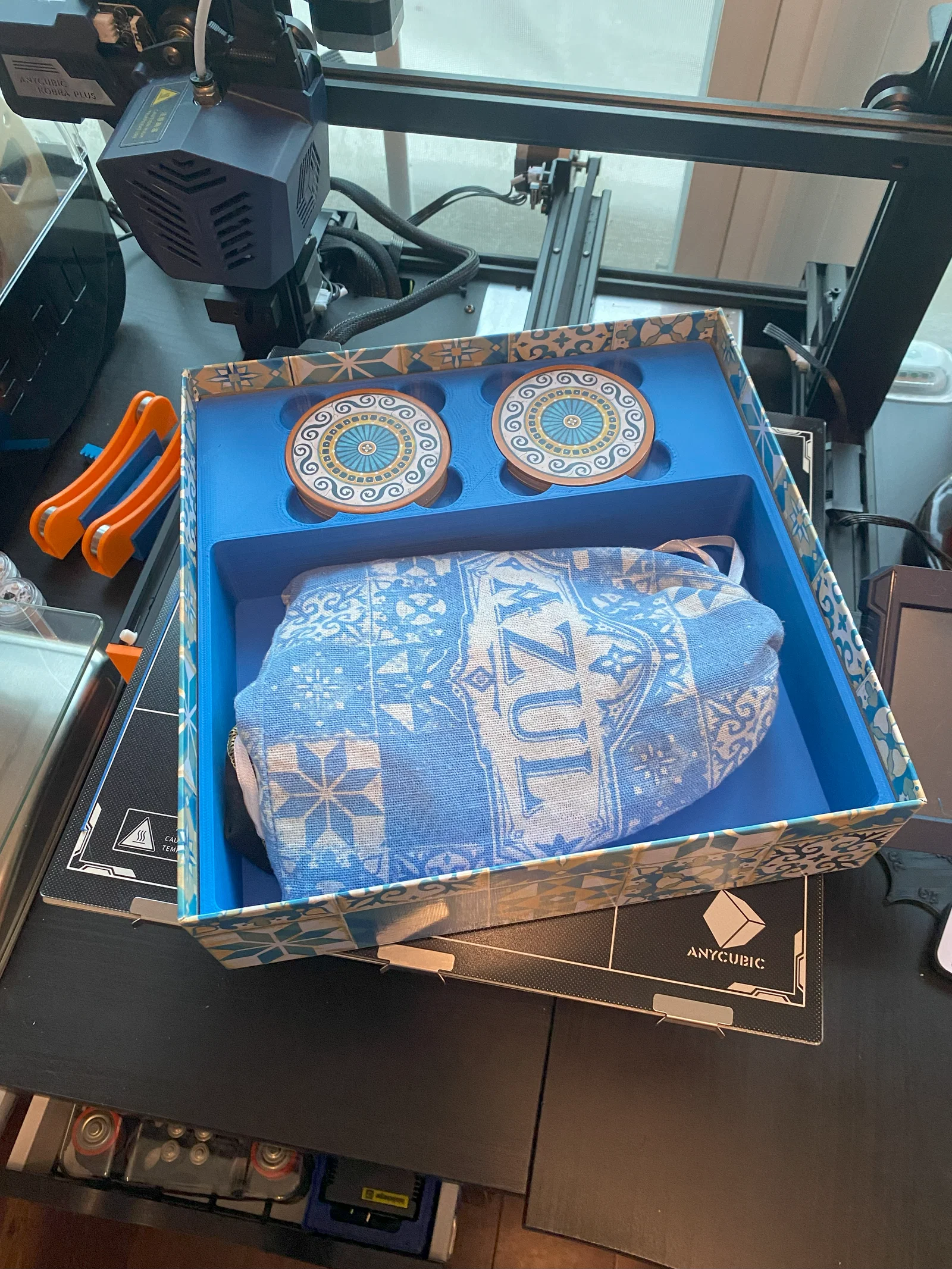

Sau khi in xong các overlay, mình phát hiện để chúng vào hộp cùng với insert đi kèm thì làm nắp hộp bị đội lên. Thế là phải quay lại chỉnh thiết kế và mình làm ra cái insert này.

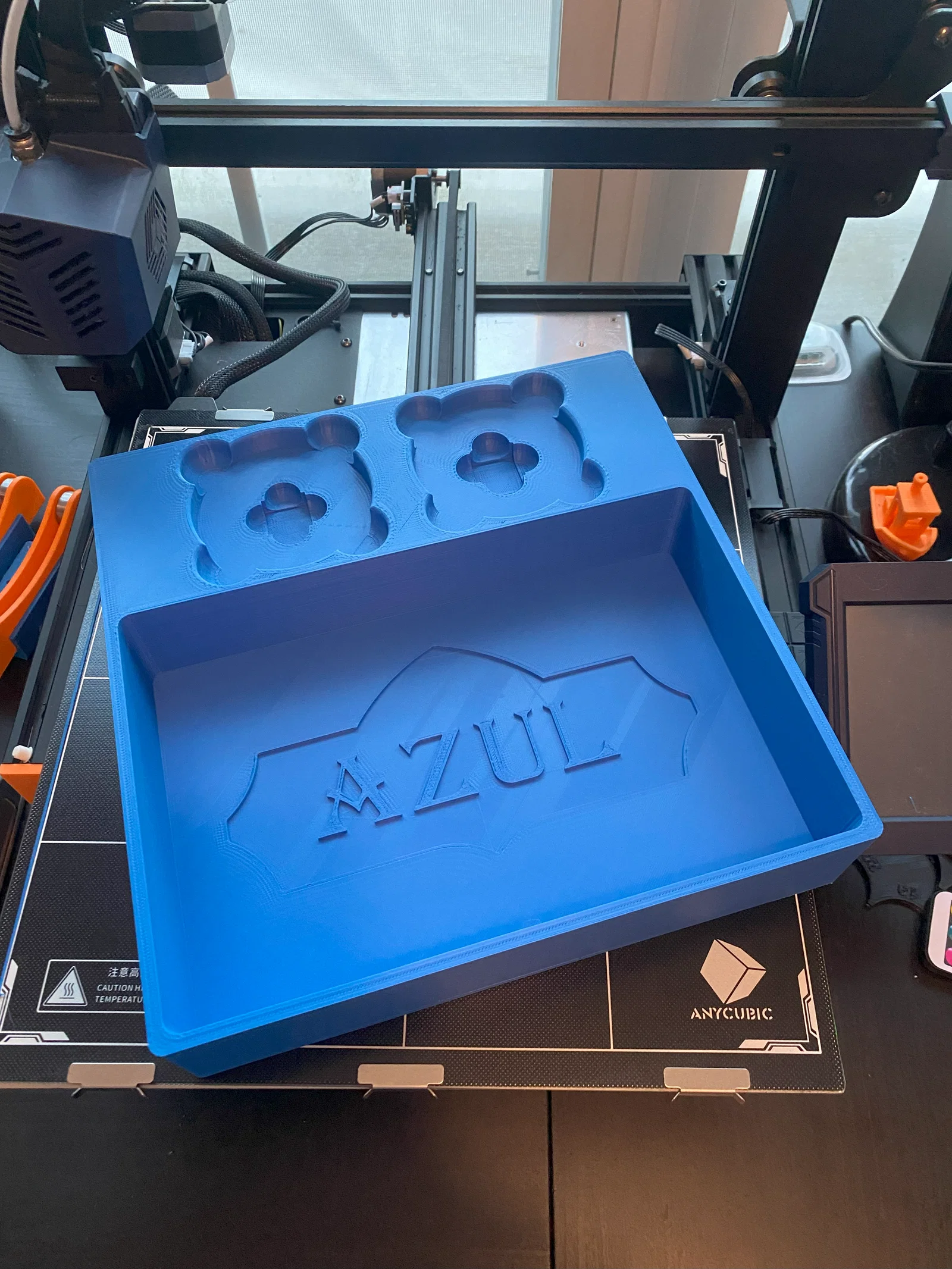

Insert này tốn khá nhiều filament, nhưng bạn có thể dùng lightning infill hoặc gradual infill steps để giảm lượng infill cần thiết. Bản insert cũng có kích thước 250x250mm, nên bạn sẽ cần máy in khổ lớn để in một phát (one print) cho xong.

Insert Print Settings

Filament:

Overture Matte Blue PLA

Quality Layer Height: 0.2 mm

Line Width: 0.4 mm

Wall Line Count: 3

Top Thickness: 1.2 mm

Bottom Thickness: 1.2 mm

 Infill Infill Density: 15%

 Infill Pattern: grid

Material Printing Temperature: 215°C

 Build Plate Temperature: 60°C

 Speed Print Speed: 80 mm/s

Fan Speed: 100%

Build Plate Adhesion Type: brim

Với phần overlay, file .stl để úp mặt xuống (face down) và sẽ in không cần supports. Hãy in với không có top hoặc bottom layers, ba lớp tường (three walls), và grid infill 25%.

PRINT SETTINGS

Filament: Inland Blue PLA

Quality Layer Height: 0.2 mm

Line Width: 0.4 mm

Wall Line Count: 3

Top Thickness: 1.2 mm

Bottom Thickness: 1.2 mm

Infill Density: 25%

Infill Pattern: grid

Material Printing Temperature: 215°C

Build Plate Temperature: 60°C

Speed Print Speed: 80 mm/s

Fan Speed: 100%

Build Plate Adhesion Type: skirt
