Hộp Đựng Earplug (Earplug Case) 2 Mảnh Gắn Nam Châm 1

6 hình

DIY

Hộp Đựng Earplug (Earplug Case) 2 Mảnh Gắn Nam Châm

Tác giả Ordinary

Lượt tải
291
Lượt thích
45
Lượt coi
1.315

File 17 5,6 MB

  • case_core_1777528282.stlSTL · 43,9 KB
  • case_cover_1777528283.stlSTL · 38,2 KB
  • case_core_without_magnet_holes_1777528284.stlSTL · 36,6 KB
  • case_cover_without_magnet_holes_1777528285.stlSTL · 23,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

CHỈNH SỬA (04/11/2022): Thêm một phiên bản với lỗ đựng nút tai (earplug) lớn hơn (xem kích thước ở phần phụ lục).

CHỈNH SỬA (17/12/2022): Thêm một phiên bản cho loại earplug dạng trụ, đường kính 13.5 và chiều dài 19.5mm.
Earplug 3M - https://www.amazon.com/310-1060-Uncorded-Disposable-Drilling-Machining/dp/B0B37K7NPW

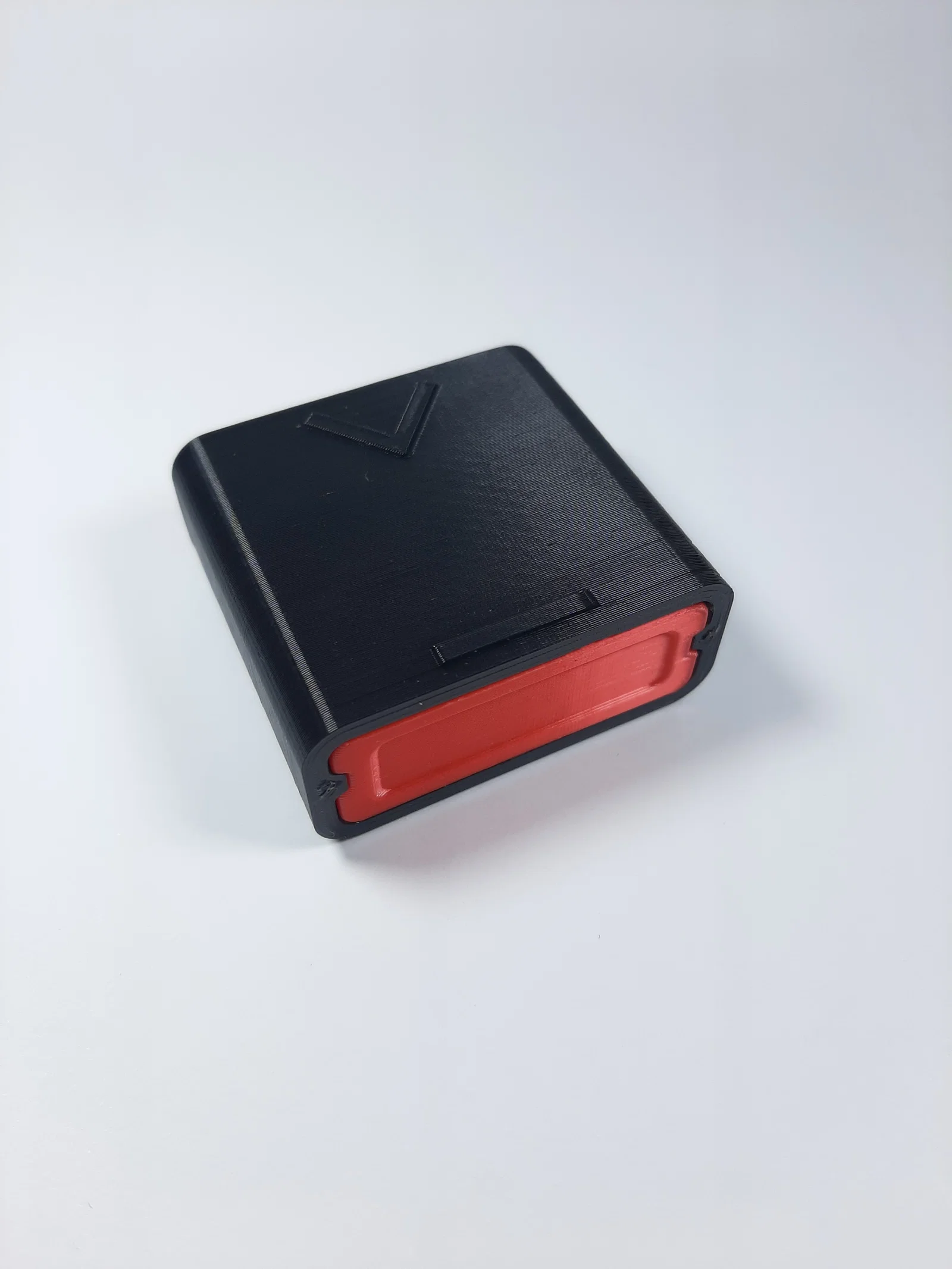

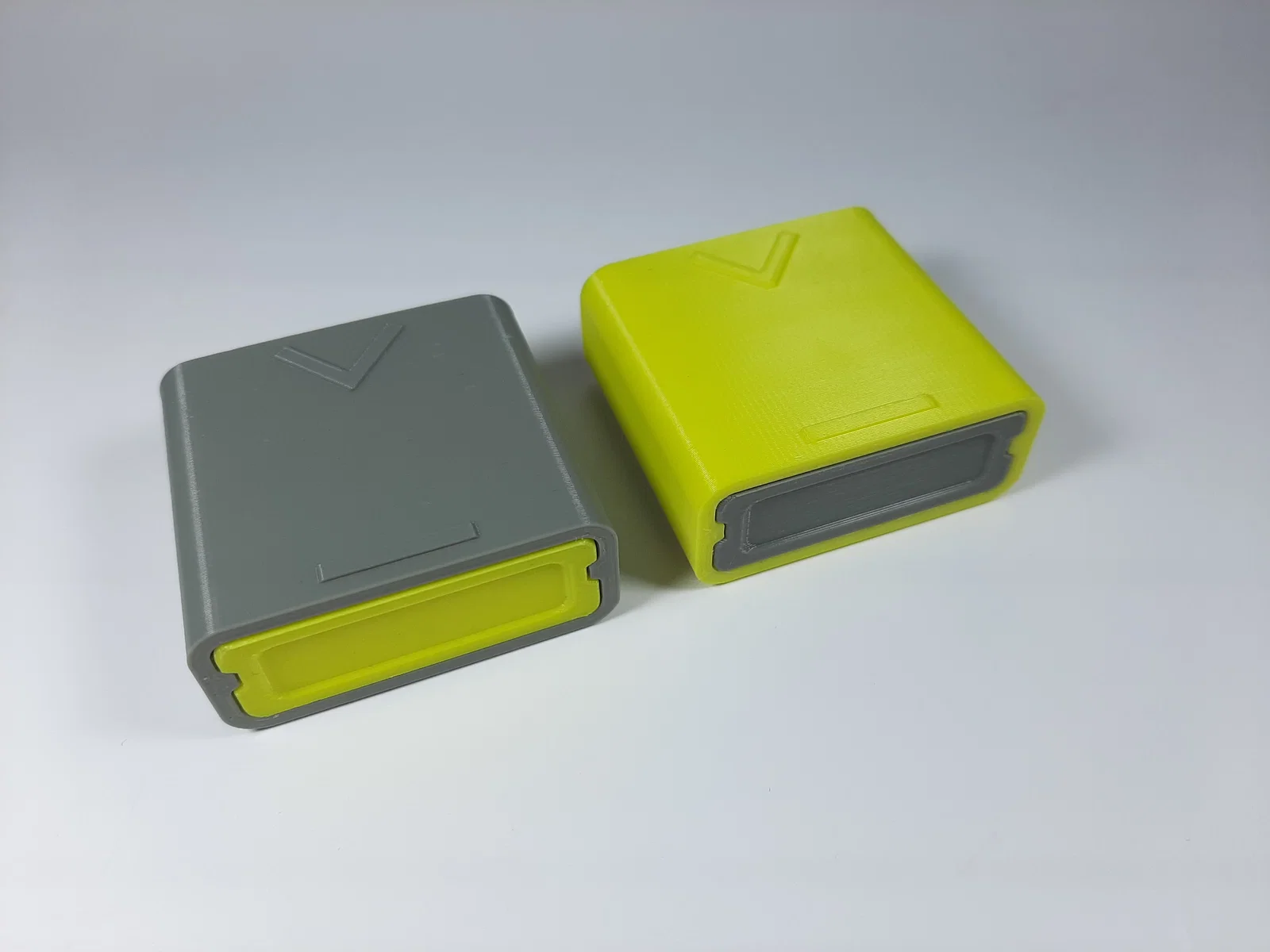

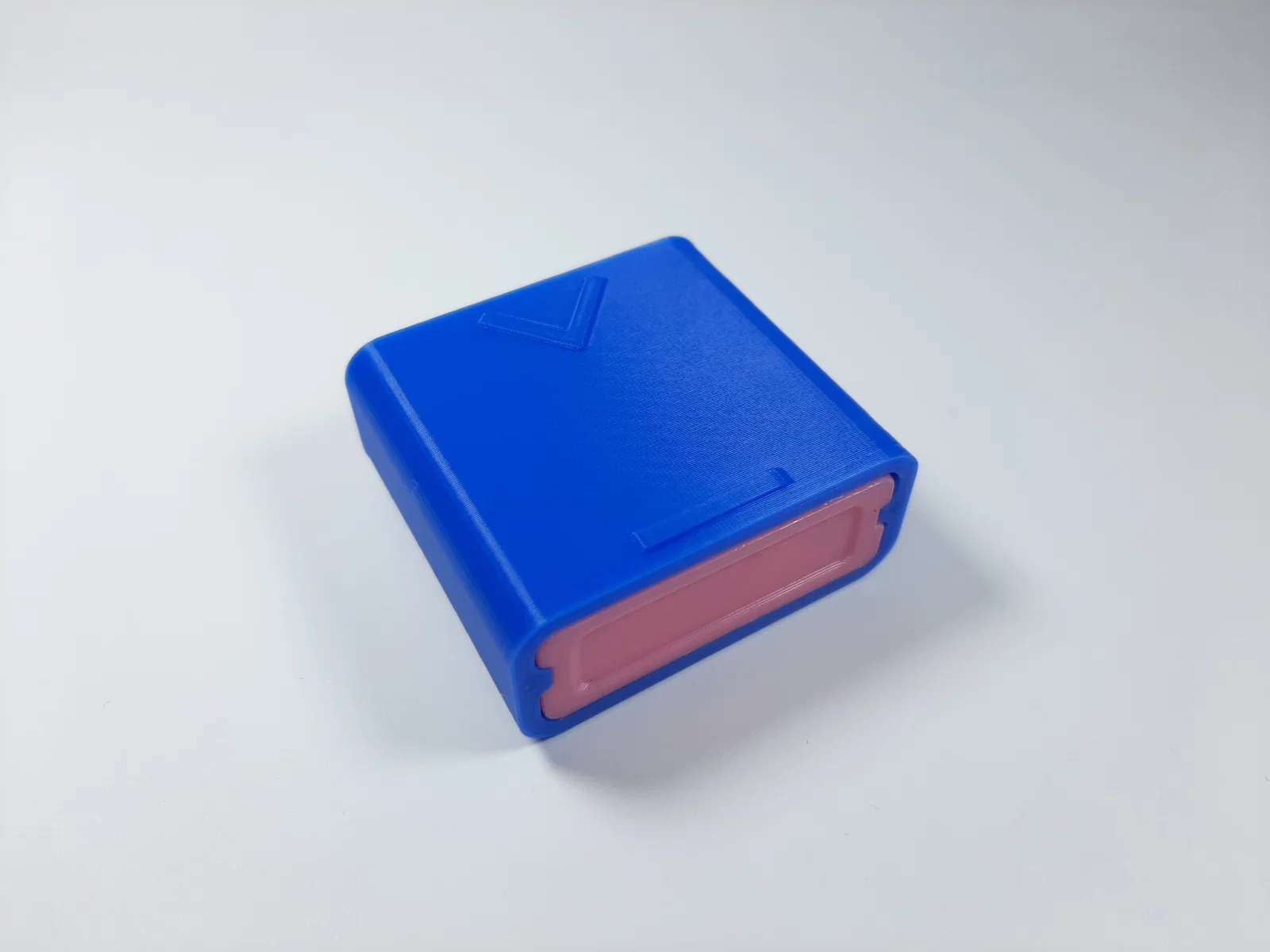

Đúng như tiêu đề, đây là mẫu hộp đựng earplug gồm 2 phần, được giữ bằng 3 nam châm neodymium. Nam châm mình dùng là loại Ø 5 x 1 mm.

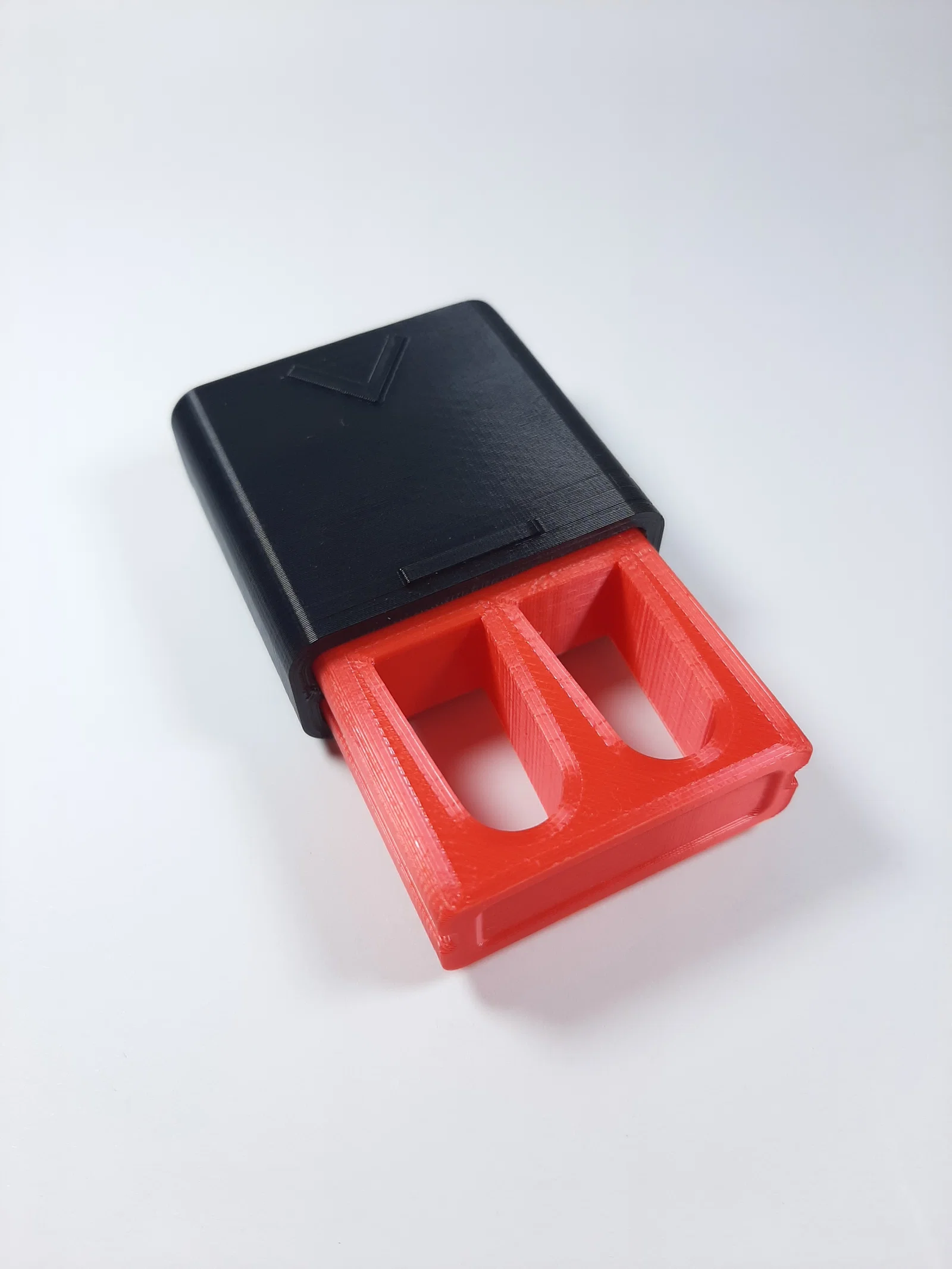

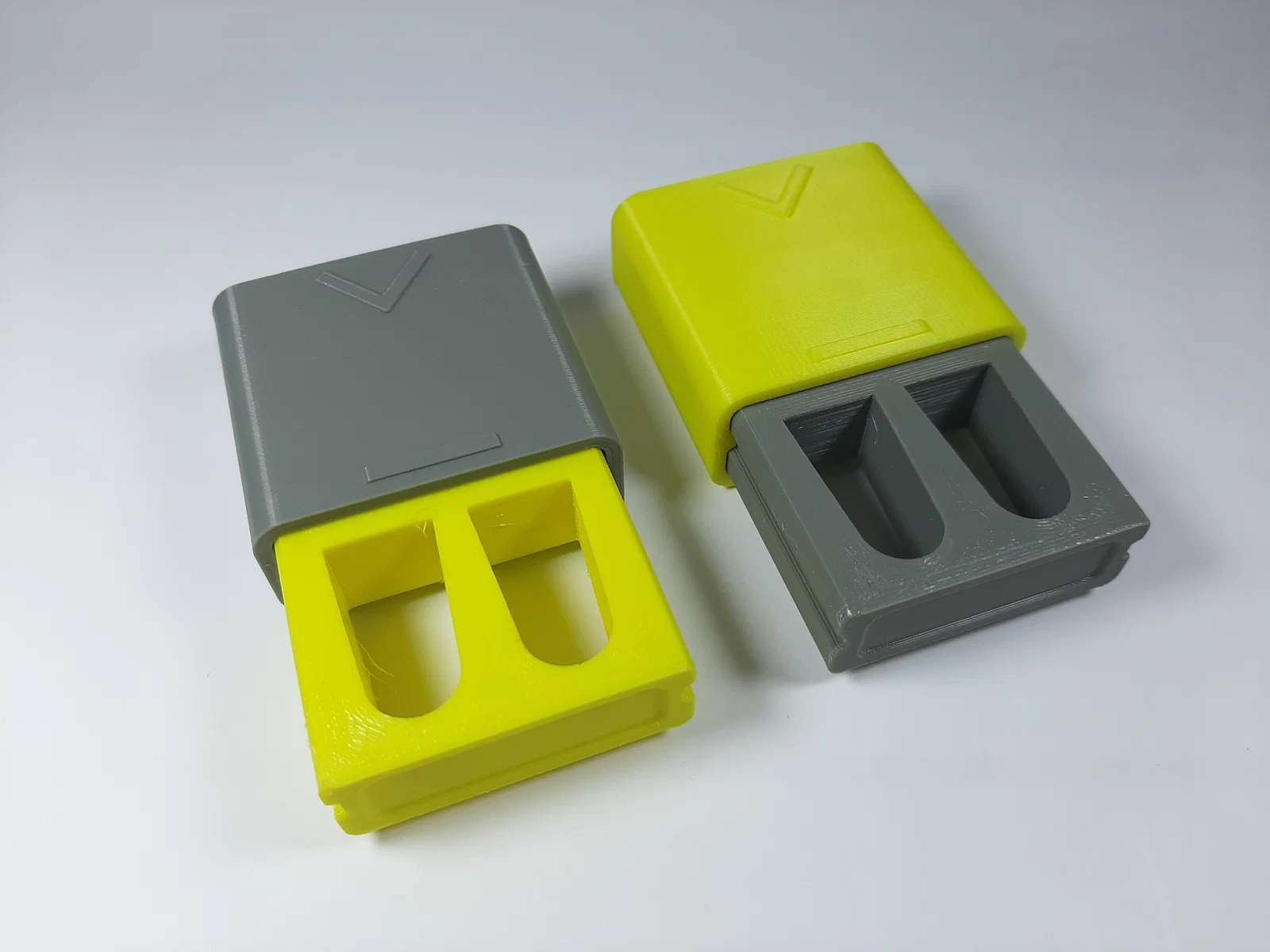

Trong GIF bên dưới, có thể thấy cách canh thẳng hàng và cách nam châm giữ hộp ở trạng thái mở hoặc đóng:

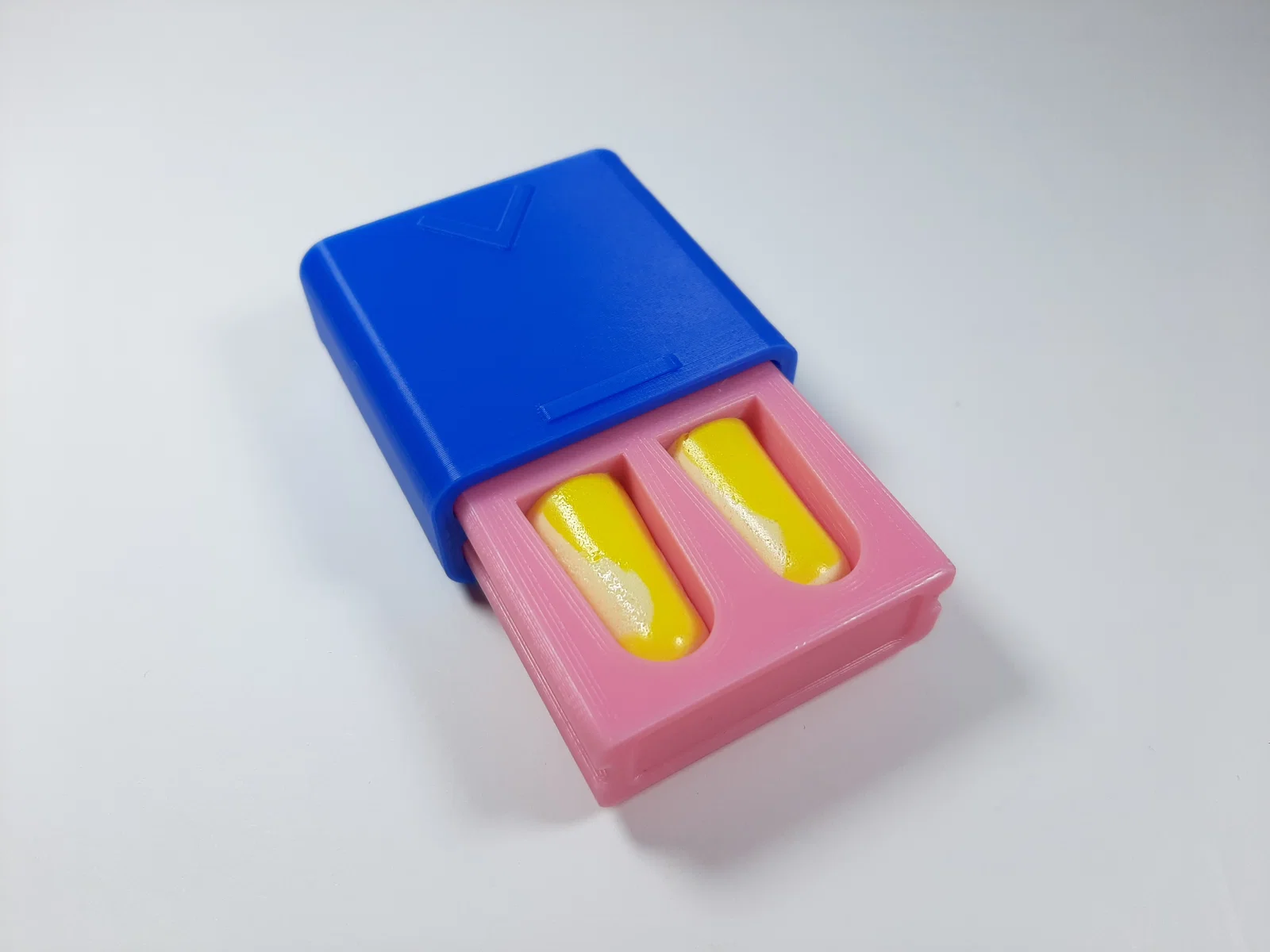

Mẫu earplug mà hộp này chứa được có kích thước tổng quát gần như sau:

Dĩ nhiên, vì bản thân earplug khá mềm/dẻo, nên về mặt lý thuyết bạn có thể để loại lớn hơn vào hộp mà không cần chỉnh sửa gì.

Nếu bạn không muốn dùng nam châm, ngoài phiên bản mình đã dùng, mình cũng đính kèm các file .STL của phần lõi (core) và nắp (cover) nhưng không có lỗ để gắn nam châm.

Vì có thể bạn muốn chỉnh sửa mẫu, ngoài .STL mình cũng có kèm file SOLIDWORKS 2020.

In bằng PETG & PLA, không cần supports hay rafts, độ phân giải 0.2mm và infill 100% cho phần cover và 15% cho phần core.

Việc in 2 mẫu này khá đơn giản, điểm cần lưu ý nhất là đặt đúng hướng (orientation) của model trên bed; dưới đây là hướng mình đã dùng:

Assembly

Quy trình lắp ráp khá đơn giản, chỉ cần một chút keo là đủ.

Đầu tiên dán nam châm vào phần core và cover; sau đó trượt hai phần vào với nhau.

Bạn cũng nên kiểm tra chiều/định hướng của các nam châm so với nhau trước khi dán cố định, để đảm bảo hộp sẽ đóng chặt và nam châm không bị đẩy nhau.

Trong GIF bên dưới, có thể thấy toàn bộ quá trình lắp ráp và cách đặt nam châm vào đúng vị trí:

Để minh hoạ rõ hơn giai đoạn cuối của lắp ráp, đây là một GIF khác cho thấy thao tác trượt lắp.

Phần này hơi khó một chút và cần canh đúng hướng của hai chi tiết trước khi đưa vào.

Rõ ràng bạn chỉ nên làm bước này sau khi đã gắn nam châm, vì khi đã trượt vào rồi thì việc tách hai phần ra có thể sẽ khó.

Phụ lục

Kích thước của phiên bản có lỗ lớn hơn:
