DIY Mini Air Cleaner (Corsi-Rosenthal Box) - UPDATED

Cập nhật, Tháng 11/2023

Mình đã thêm 2 phiên bản mới

1. Phiên bản đầu tiên là V2 của thiết kế dạng chia mảnh (split). Các tab khóa (locking tabs) được tách rời riêng, để lỡ có gãy thì chỉ cần in thêm tab thay vì phải in lại cả phần đế (base) mới. Phần đế cũng được làm dày hơn để sợi dây nguồn (cord) nằm gọn hoàn toàn bên trong. Việc này giúp giữ dây chắc hơn. Mình cũng cải thiện tab khóa để bám/giữ tốt hơn.
2. Phiên bản thứ hai dành cho ai có máy in khổ lớn. Mình lấy thiết kế V2 và gộp lại thành một khối liền (solid). Cách này làm cả cụm cứng vững hơn nhiều, nhưng việc lắp và tháo sẽ khó hơn. Mình chỉ khuyên dùng option này nếu bạn dự tính để nó lắp cố định luôn. Khi lắp thì bắt đầu với quạt trước, rồi tới các filter ở phần khung trên (top piece), rồi mới tới phần dưới (bottom). [Cập nhật Tháng 11/2025: Sau một thời gian dùng bản solid thì mình thấy bản nhiều mảnh (multi piece) tốt hơn. Bản solid hơi chặt quá và có xu hướng bị nứt/gãy, ít nhất là khi in PETG]

________________________________________________________________________________________________________________________________________________

Bối cảnh

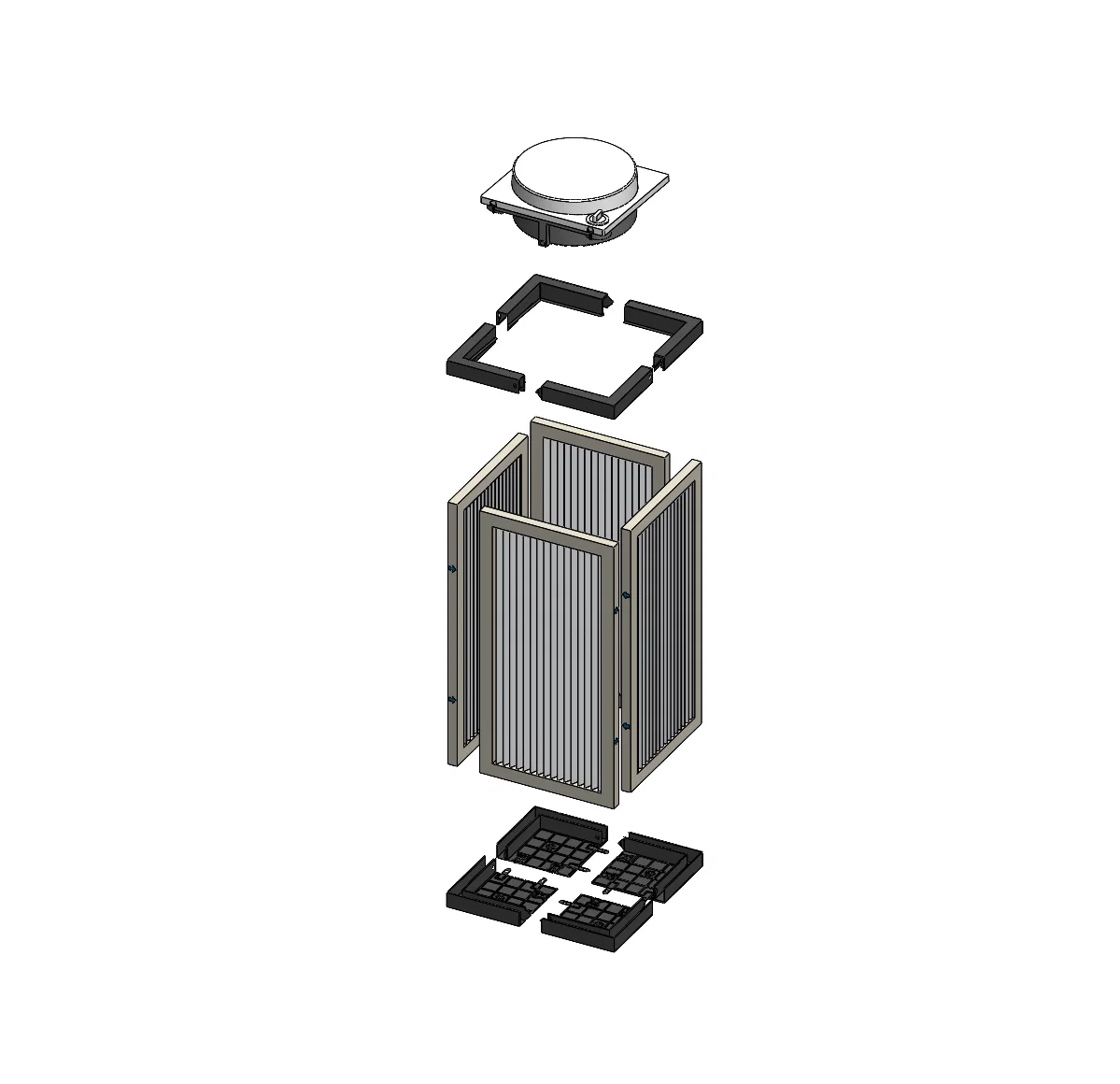

Bộ file đính kèm gồm 8 miếng bracket in không cần support và lắp lại với nhau mà không cần ốc/vít (fasteners) hay keo dán. Kết hợp thêm 1 cái quạt và 4 cái furnace filter là bạn có thể làm một mini Corsi-Rosenthal Box. (C-R Box tiêu chuẩn dùng quạt box fan 20 inch và filter 20 inch.) C-R box này có thể dùng để lọc không khí cho phòng cỡ nhỏ tới trung bình, giúp loại bỏ các chất ô nhiễm như khói, hạt mang virus, bụi gỗ, v.v. tùy theo loại vật liệu lọc (filter media) bạn dùng.

Thông thường Corsi-Rosenthal box được làm bằng băng keo để dán filter với quạt và phần đế. Lấy cảm hứng từ tweet của Heath Haussamen, mình nghĩ sẽ vui nếu làm một bộ bracket in 3D để dựng một phiên bản mini tương tự. Mình muốn bản của mình dễ lắp và dễ tháo, và vẫn cho phép dùng quạt riêng lẻ khi không cần lọc. Việc thay filter cũng rất đơn giản.

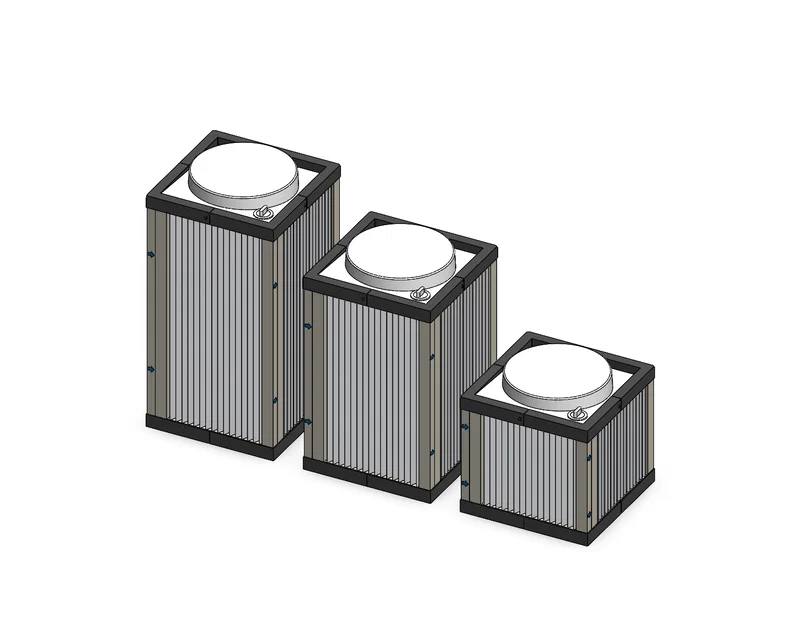

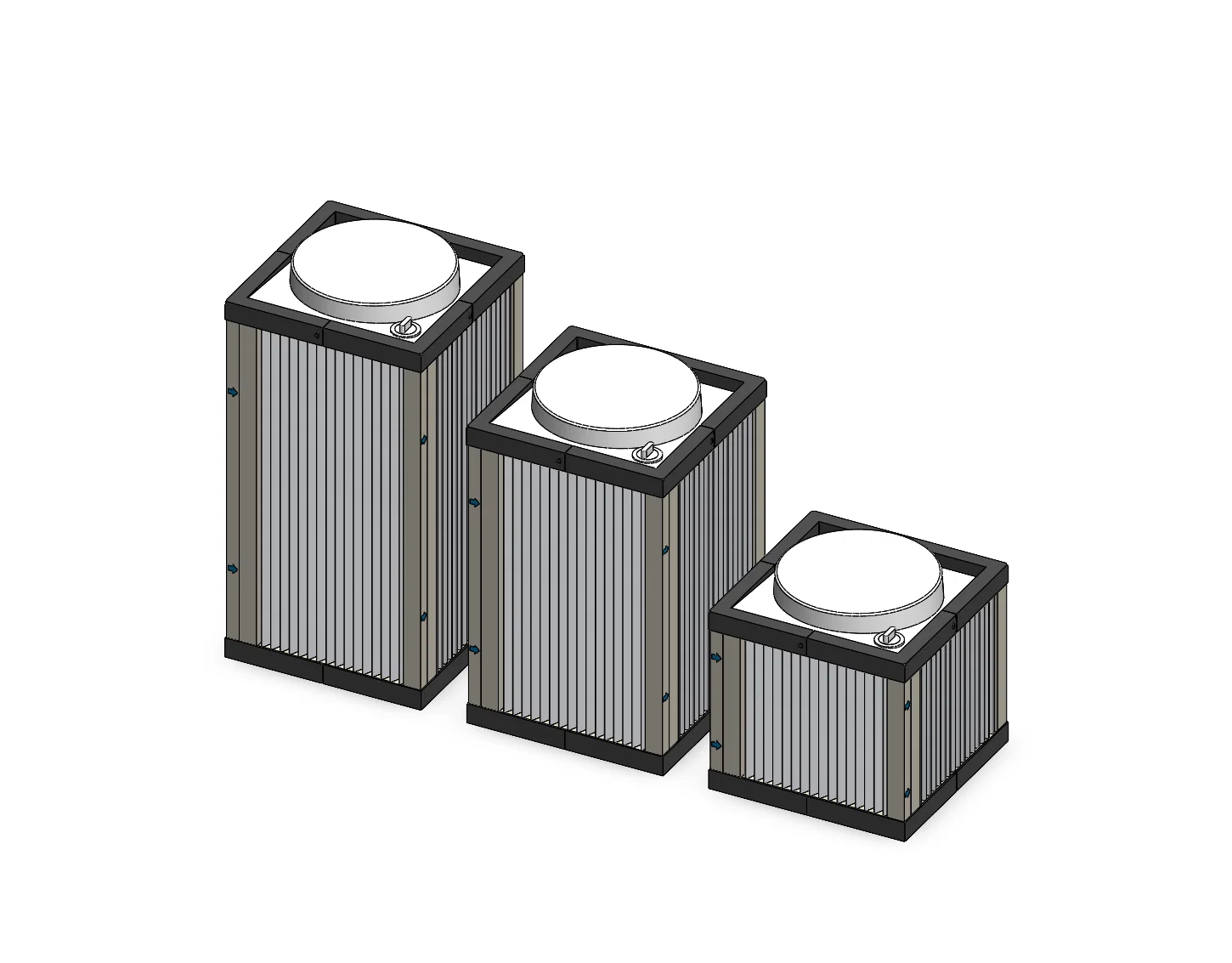

Với 4 filter chuẩn US:

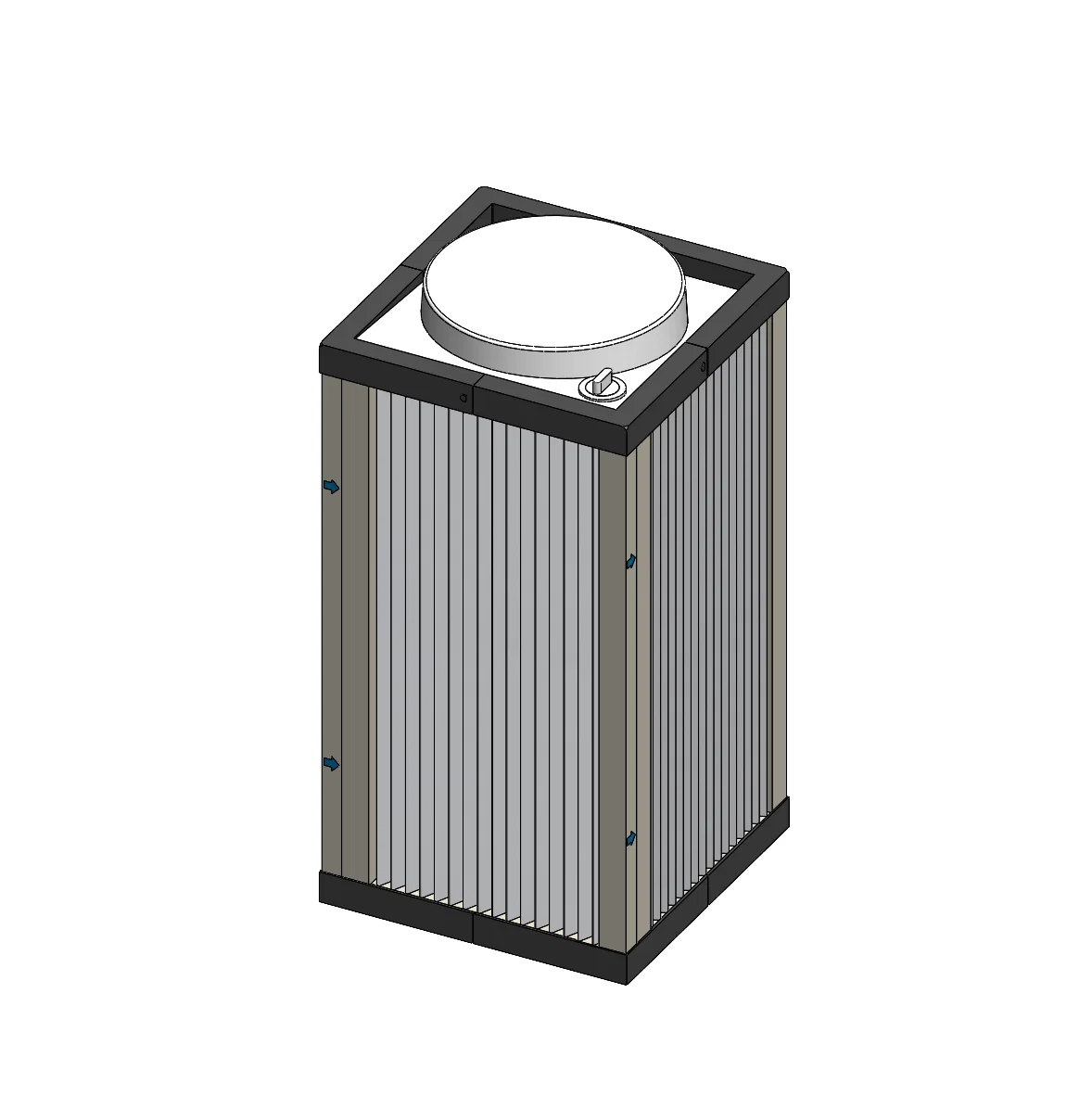

• 12x24x1 inch: làm bản cao (tall)
• 12x20x1 inch: làm bản trung (medium)
• 12x12x1 inch: làm một “khối lập phương” nhỏ (cube)

Kết quả

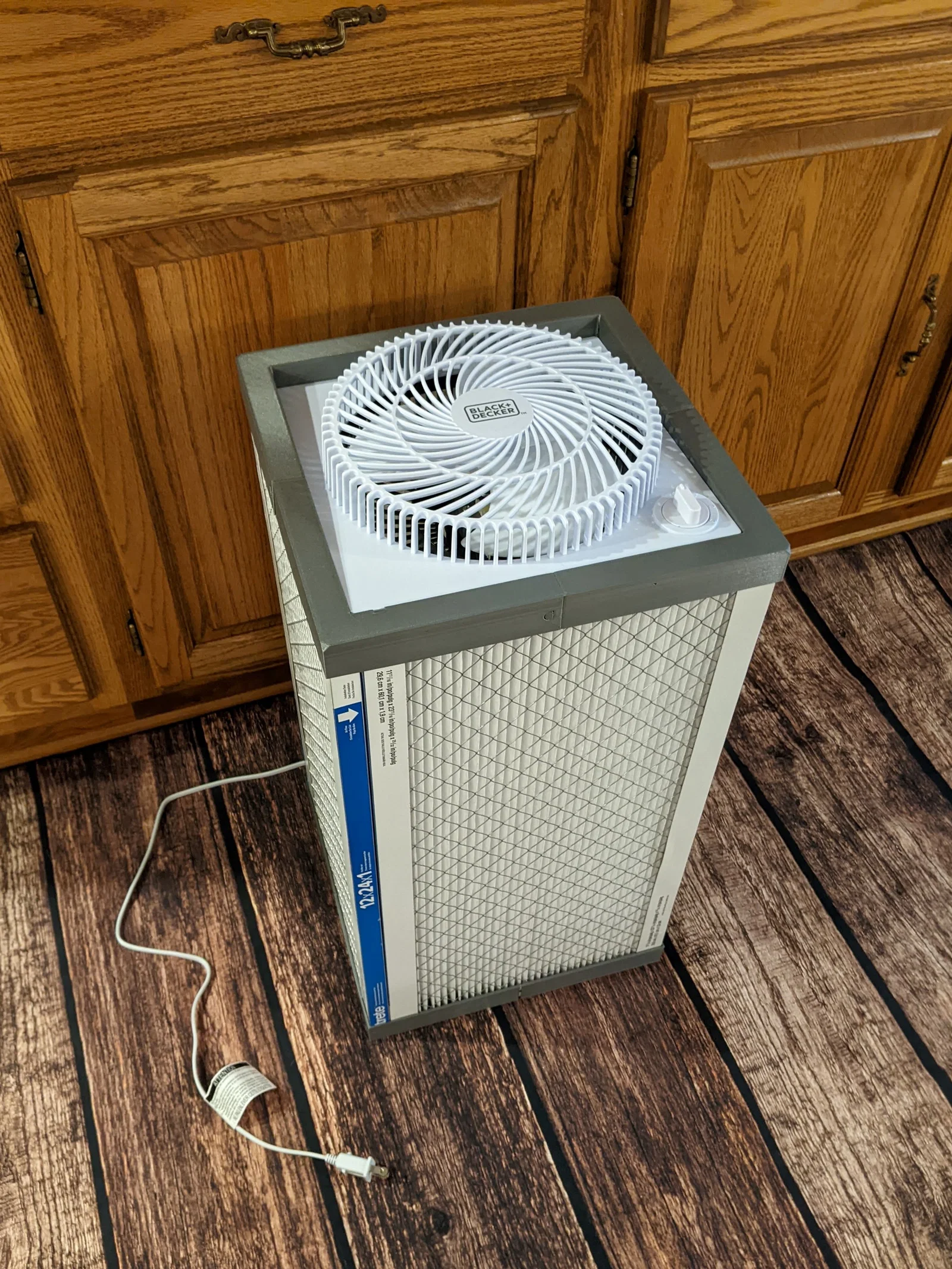

Thực tế ra ngon hơn mình tưởng: lưu lượng gió khá ổn so với kích thước, mà lại rất êm. Ngoài ra độ khít với filter 3M đủ tốt tới mức mình không chắc có cần dán băng keo kín các cạnh filter lại với nhau nữa.

BOM

Mình dùng 4 cái 12x24x1 inch MERV 13 3M Filtrete MPR1900 filters cho bản cao, nhưng thiết kế này cũng nên fit các hãng khác. Khuyến nghị dùng MERV13 hoặc cao hơn để lọc các hạt có thể mang virus. Walmart cũng đang có deal tốt cho combo 4 cái cùng loại TẠI ĐÂY.

Quạt dùng là Black & Decker 9in Mini Box Fan, Model BFB09W.

Chi phí

Tại thời điểm mình viết, tổng chi phí của cả 3 phiên bản là như nhau vì các kích thước filter khác nhau đều có giá tương đương. Mình chọn filter lớn hơn vì dự tính để dưới sàn phòng ngủ. Mình không nghĩ kích thước lớn hơn sẽ lọc được nhiều không khí hơn mỗi phút, nhưng filter sẽ bền lâu hơn và máy sẽ êm hơn. Bản 12x12x1 rất hợp để mang đi/di chuyển.

• Quạt: $17.50
• 3M Filtrete MPR1900 MERV13 Filter 2-Pack: $38, Qty2: $76
• Filament PETG: $12 @ $20/Kg
• TỔNG CHI PHÍ: $105

Máy lọc không khí cỡ tương đương thường có giá khoảng $150 tới $300 nên đây là một dự án DIY khá hợp lý. Ngoài ra mình đang dùng loại filter giá cao. Nếu chịu khó tìm thì có thể mua MERV13 khoảng tầm nửa giá, vậy tổng sẽ gần $70–$75.

Tham khảo

https://www.texairfilters.com/a-mini-corsi-rosenthal-box-air-cleaner/

In 3D

Mình khuyên dùng PETG hoặc ABS cho các bracket này vì chúng cần độ dẻo để bẻ nhẹ. Khi đưa quạt vào, nó sẽ làm cong các vách trong của bracket phía trên để tạo độ kín và điều chỉnh kích thước sao cho các filter tạo thành hình vuông chuẩn.

Thông số in khuyến nghị

• Vật liệu: PETG
• Kích thước nozzle: 0.6mm
• Chiều cao lớp (layer height): 0.3mm
• Support: Không

Lắp ráp

Đế (Base)

Trượt 2 miếng đế dạng 1/4 (two quarters base pieces) vào với nhau: dẫn 2 cái tab đi qua khe (slots) thứ nhất, lướt qua các gờ giữ (retaining nubs), rồi chui xuống dưới khe thứ hai. Khi đã vào đúng vị trí thì hơi khó tháo ra, nên cứ từ từ và lắp trên mặt phẳng. Nhớ canh cho tab bên hông nằm đúng phía của miếng ghép tương ứng. Làm y vậy với 2 miếng 1/4 còn lại để tạo thành nửa đế thứ hai. Cuối cùng trượt 2 nửa lại với nhau tương tự các bước trên để hoàn thành phần đế.

Filter

Gắn 4 cái filter vào phần đế giống như hình bên dưới, với mũi tên hướng airflow chỉ vào phía trong.

Khung trên (Top Frame)

Đặt các miếng góc lên trên các filter sao cho phần vát (chamfer) chạy vòng quanh phía trong được liền mạch, xem hình bên dưới. Đảm bảo cả 4 tab khóa đều đã gài đúng. Phần chamfer có góc nghiêng do hình học đặc thù của quạt.

Quạt (Fan)

Luồn dây nguồn qua lỗ ở đáy phần đế.

Canh quạt sao cho vành ngoài (outer rim) tựa lên phần chamfer và cánh quạt cùng thân (housing) hướng thẳng đứng. Chân quạt (fan feet) sẽ khớp vào các rãnh (notches) như hình dưới. Có thể bạn sẽ cần tách nhẹ vài miếng của khung trên ra để đưa quạt vào ban đầu. Khi quạt đã ngồi đúng vị trí thì ép các miếng khung lại như cũ.

Đi dây qua 2 rãnh trên phần đế để giúp giữ dây cố định. Tùy bề mặt bạn đặt, có thể cần cắt bớt một phần nhỏ của khung giấy (cardboard) trên filter để chừa chỗ cho dây.
