Case Eurorack Pod 42HP Complete (3U) – ghép ngang/dọc

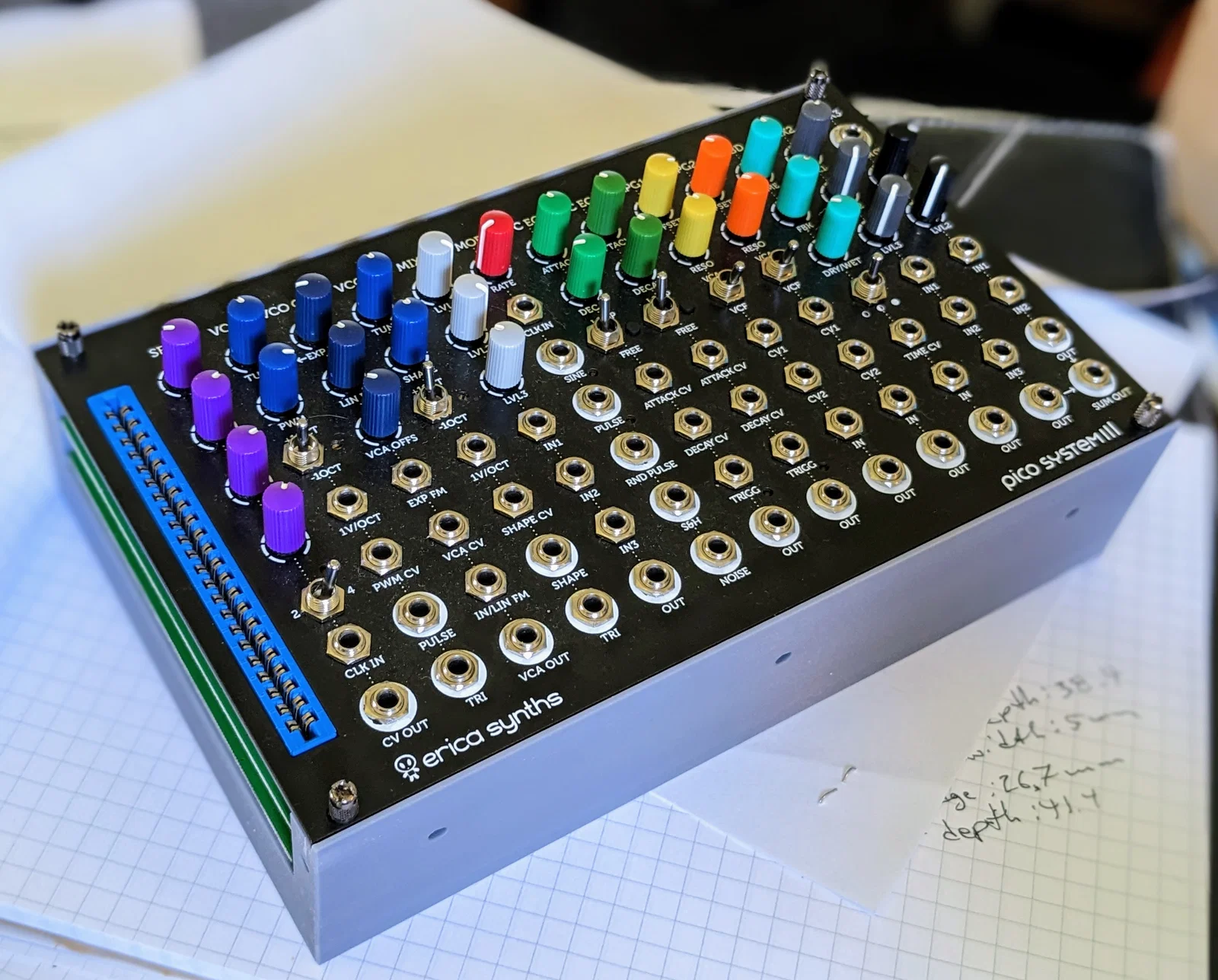

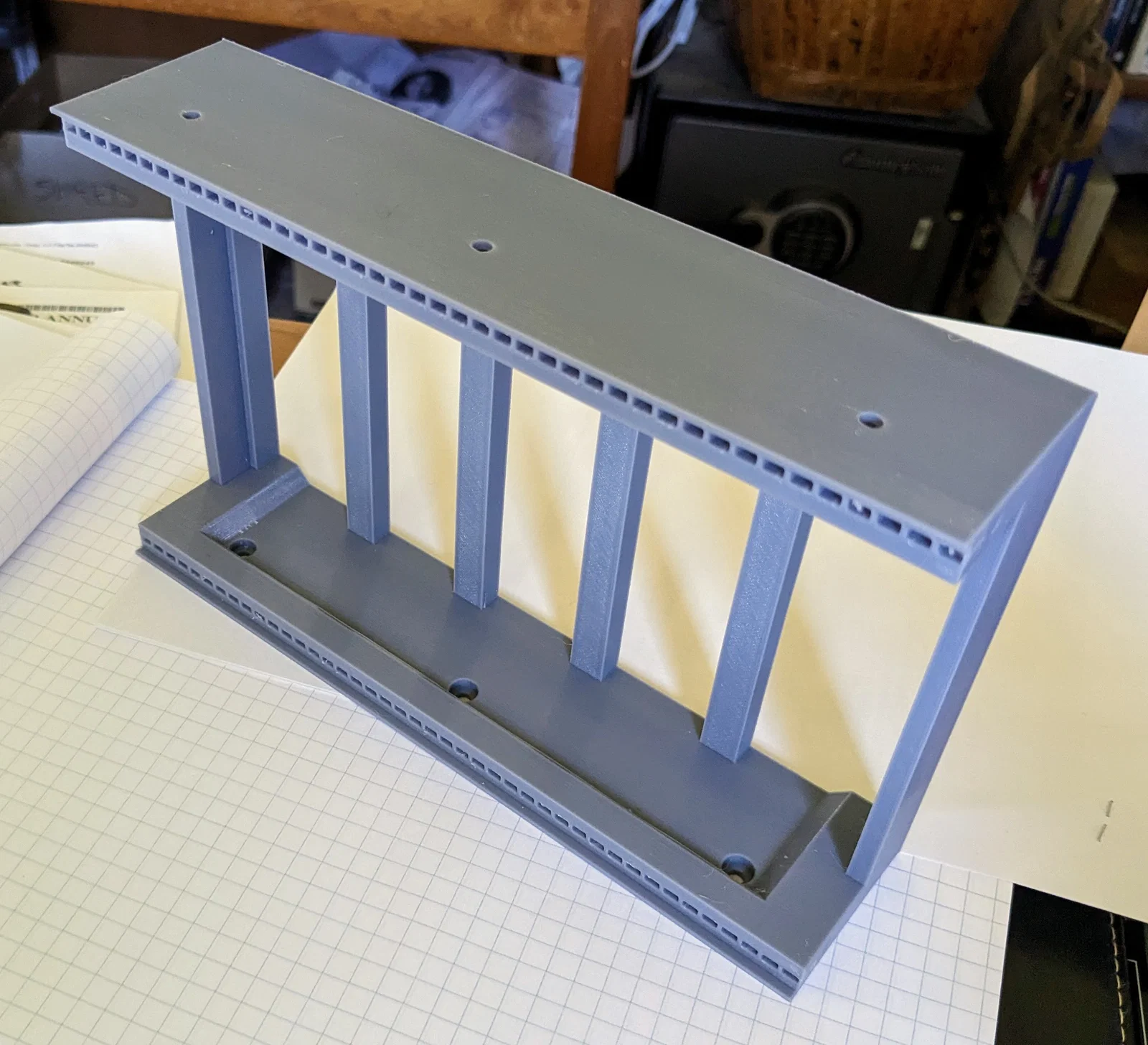

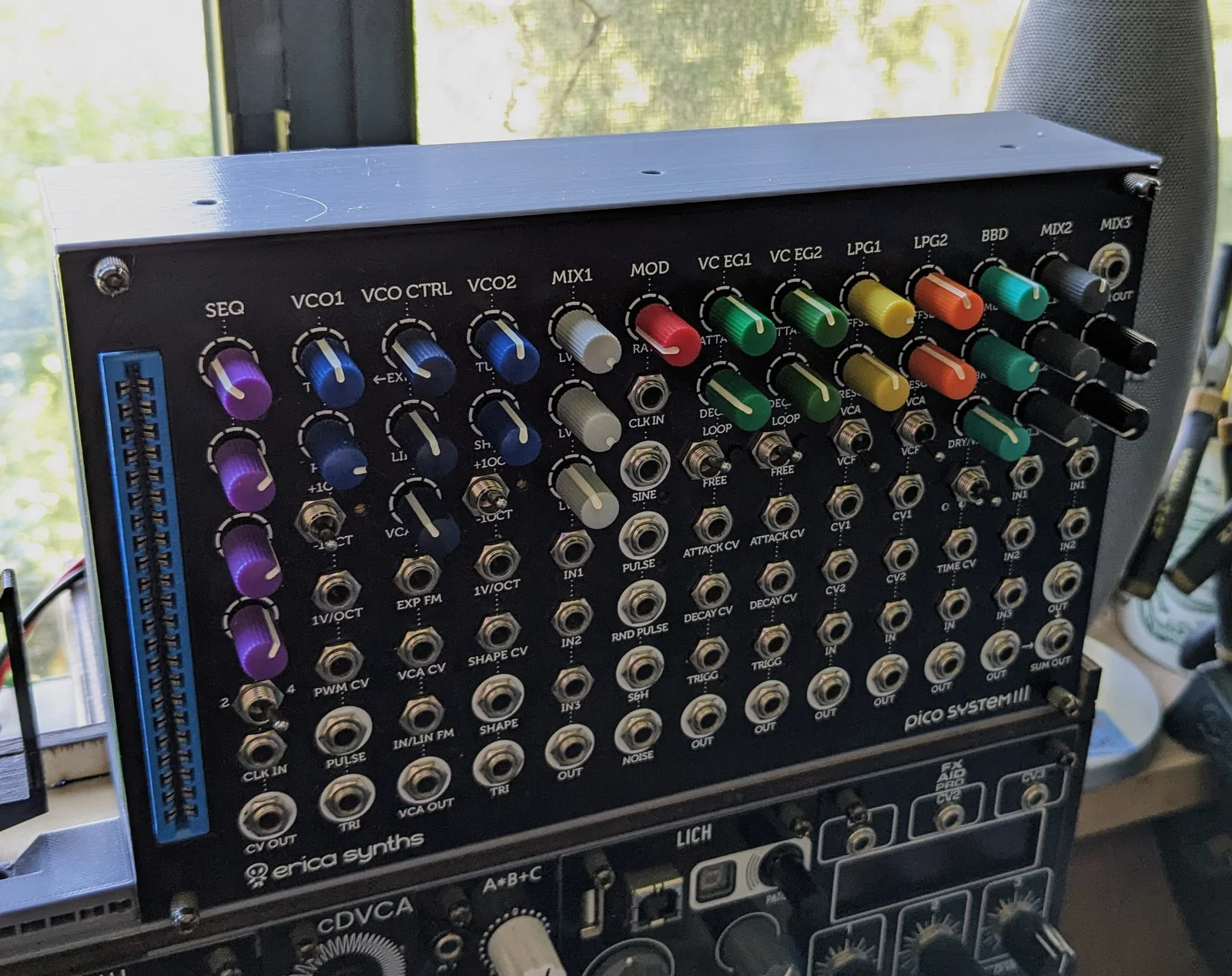

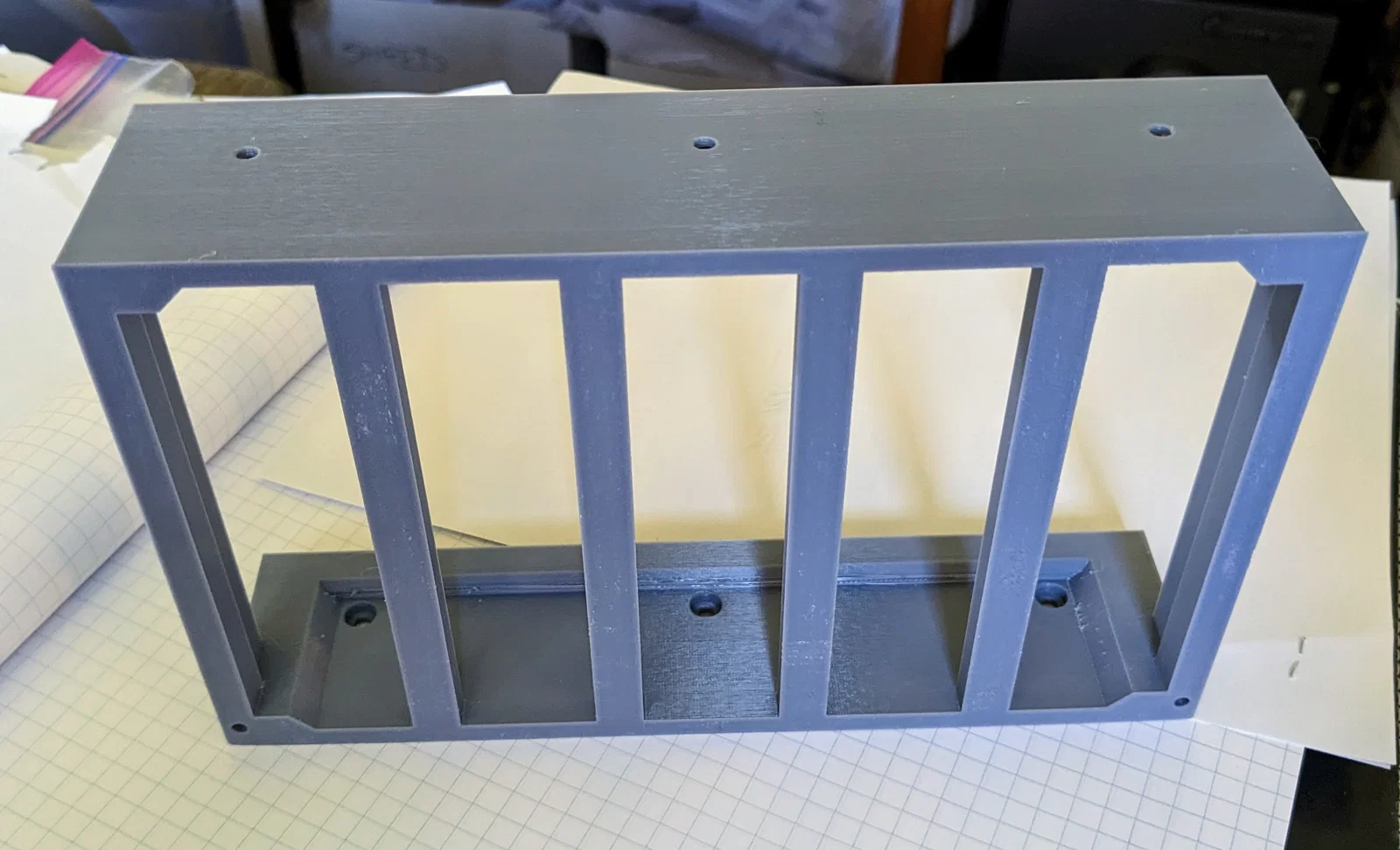

Đây là một case Eurorack 42HP 3U. Kết cấu nằm ở phía trong. Với bản “high side” (thành cao) thì có thể bị vướng một số module ở hai đầu trái/phải của rack. Cũng có kèm bản “low side” (thành thấp) để giảm việc cấn do độ sâu module. Tuy vậy, kết cấu bên trong cho phép ghép nhiều unit liền hàng. Các unit cũng có thể xếp chồng lên nhau. “Nuts” cho rail được in 3D và là loại tự taro khi dùng ốc M3*. Các rack unit có thể bắt với nhau hoặc bắt vào phần cứng/hộp khác bằng ốc M4 hoặc thanh tròn 3.6mm. Các lỗ đều là tự taro.

• Độ sâu module ở giữa: 41mm.

• Độ sâu module ở mép trái và phải:

  • bản high side: 26mm.

    • bề rộng mép thành phía sau: 5mm.

    • Độ sâu module tại vị trí cách mép trái/phải 5mm: 38mm.

  • bản low side: 38mm.

Kích thước tổng thể:

• cao: 132mm;

• sâu: 51mm;

• rộng: 42HP = 8.4 in = 213mm.

Ghi chú khi ghép nhiều unit theo chiều ngang:

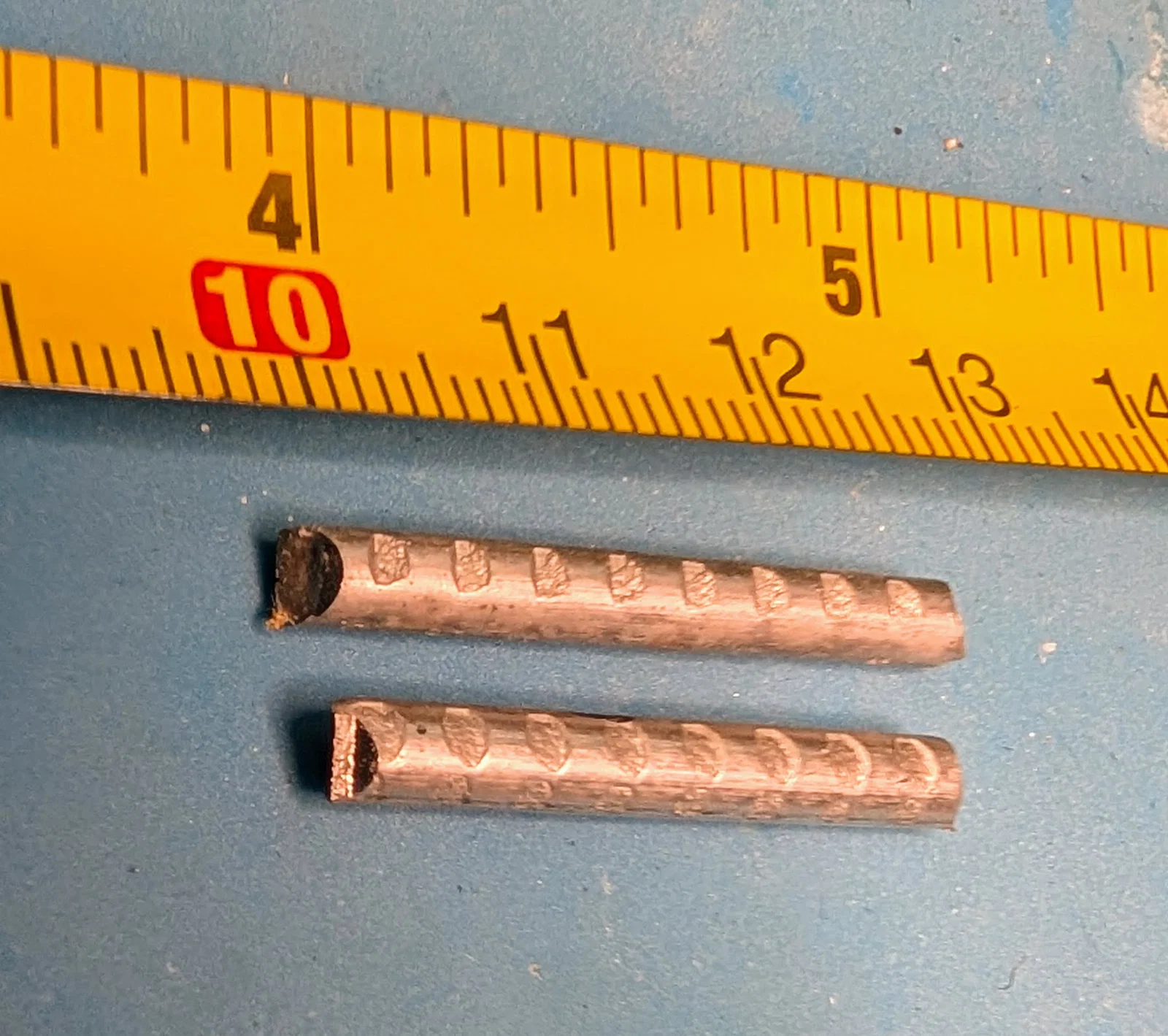

• Chuẩn bị 2 thanh kim loại không ren, vừa khít với lỗ 3.6mm ở hông pod. Hai thanh này dài khoảng 27mm. (xem hình)

• Bôi keo Superglue (Cyanoacrylate) lên mép pod tại vị trí cần nối.

• Nhỏ một ít Superglue vào các lỗ.

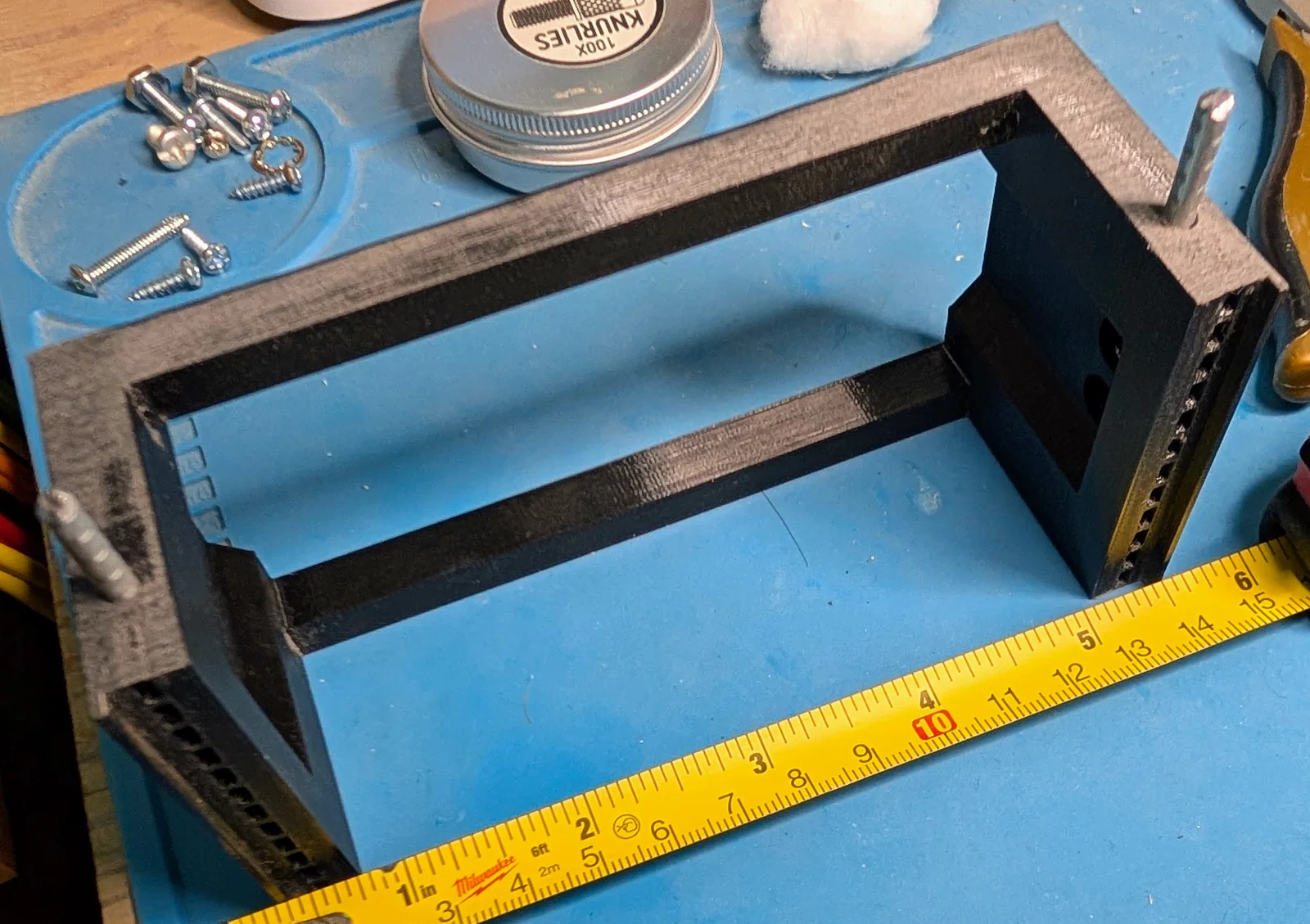

• Cắm 2 thanh kim loại không ren vào hai lỗ bên hông của một pod. (xem hình) Lỗ mù sâu 15mm, đường kính 3.6mm.

• Nhỏ Superglue vào cả hai lỗ của pod còn lại (pod nhận).

• Ghép hai pod lại với nhau, không để hở khe.

• Kẹp chặt hai pod và chờ keo Superglue cứng lại.

Lưu ý: lắp theo chiều dọc có thể làm bằng ốc M4 có ren, chọn chiều dài phù hợp. Nhớ kiểm tra để ốc không đụng vào module đã lắp. Lưu ý ốc là loại tự ren.

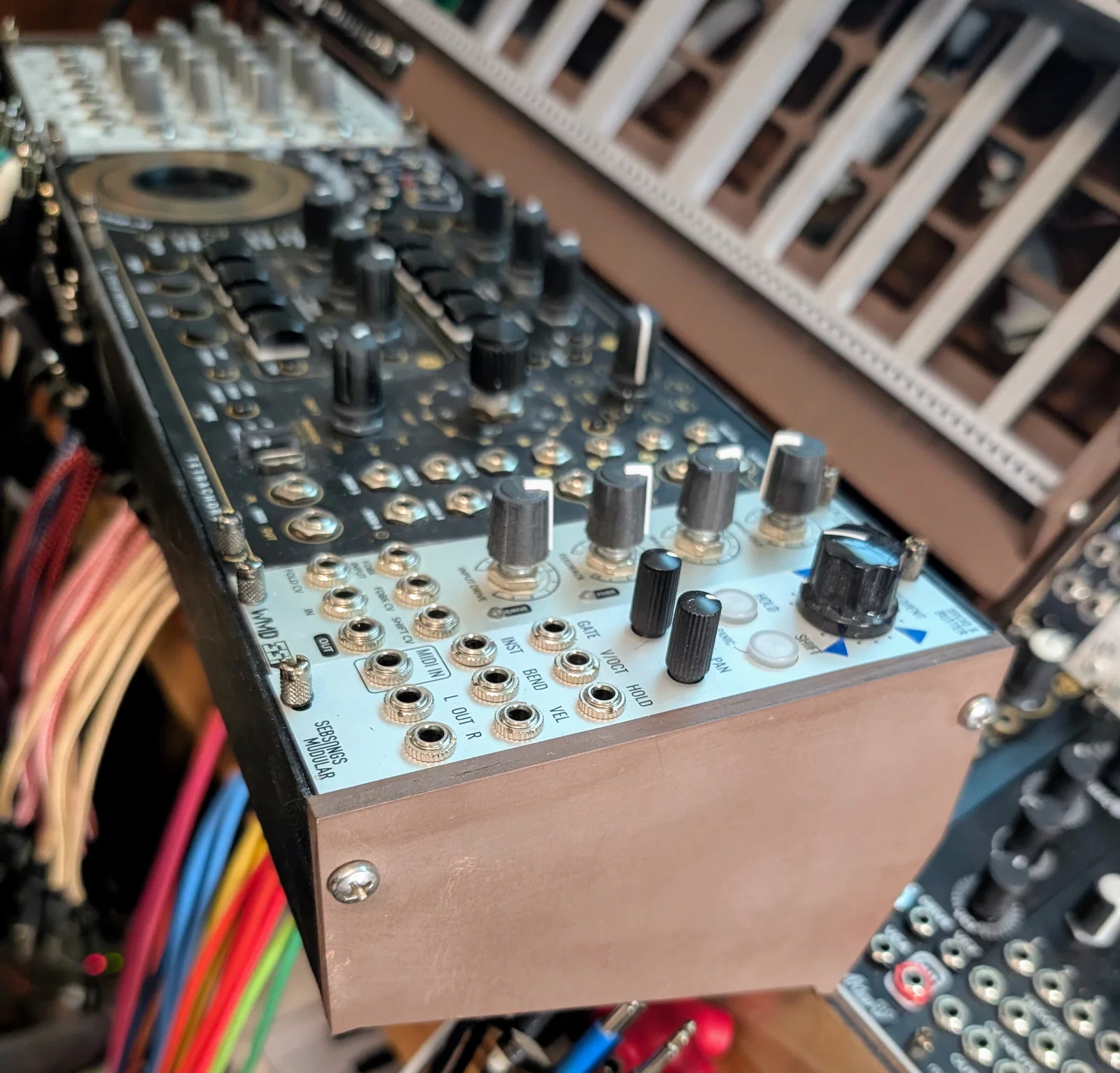

Một file DXF để dùng với máy cắt laser có thể dùng để cắt hai miếng “cheeks” bằng ván ép 5mm nhằm đỡ một cụm pods đặt trên bàn. (xem hình)

Vật liệu PLA sử dụng (infill 15%, layer 0.15mm): 153g, 51.3m; PETG cũng dùng được.

*Lưu ý: Nếu theo thời gian bạn thấy ren của “nut” rail bị trờn và không giữ ốc tốt nữa, có thể nhỏ một lượng nhỏ keo cyanoacrylate dạng “gel” hoặc loại đặc (“CA” super glue) vào lỗ bằng tăm. Chờ keo cứng rồi mới vặn ốc lại. Đồng thời đừng siết quá tay bằng tua vít; siết vừa tay là đủ cho ốc rail.

Đã cập nhật lên v.15 với phần overhang của rail giảm bớt để dễ in hơn.

Đã cập nhật lên v.24 với biến thể thành thấp (low sides) để sắp xếp skiff liền mạch.

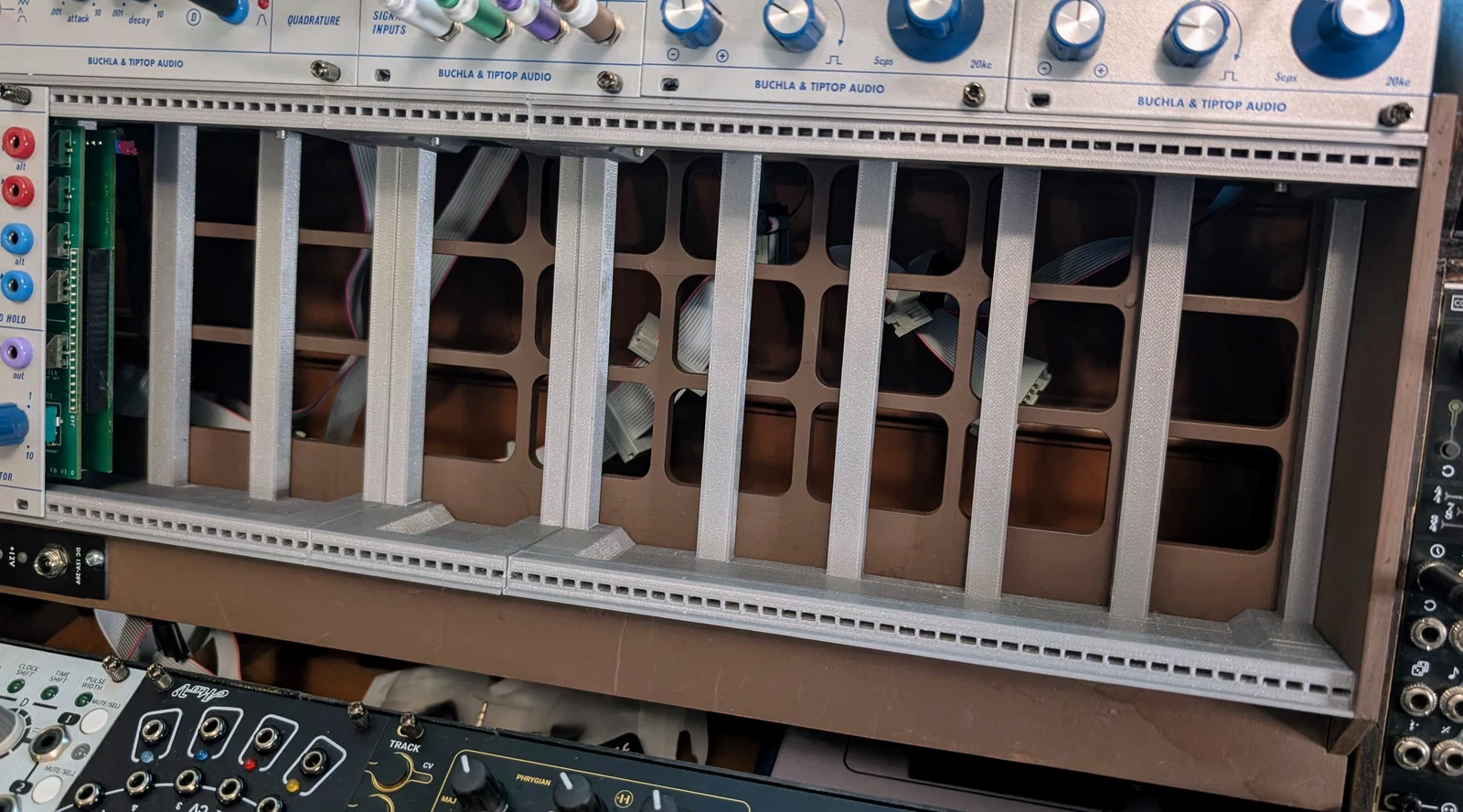

Cũng có: phiên bản . Bản này hữu ích để ghép nhiều unit tạo thành một skiff dài hơn. (xem hình)
