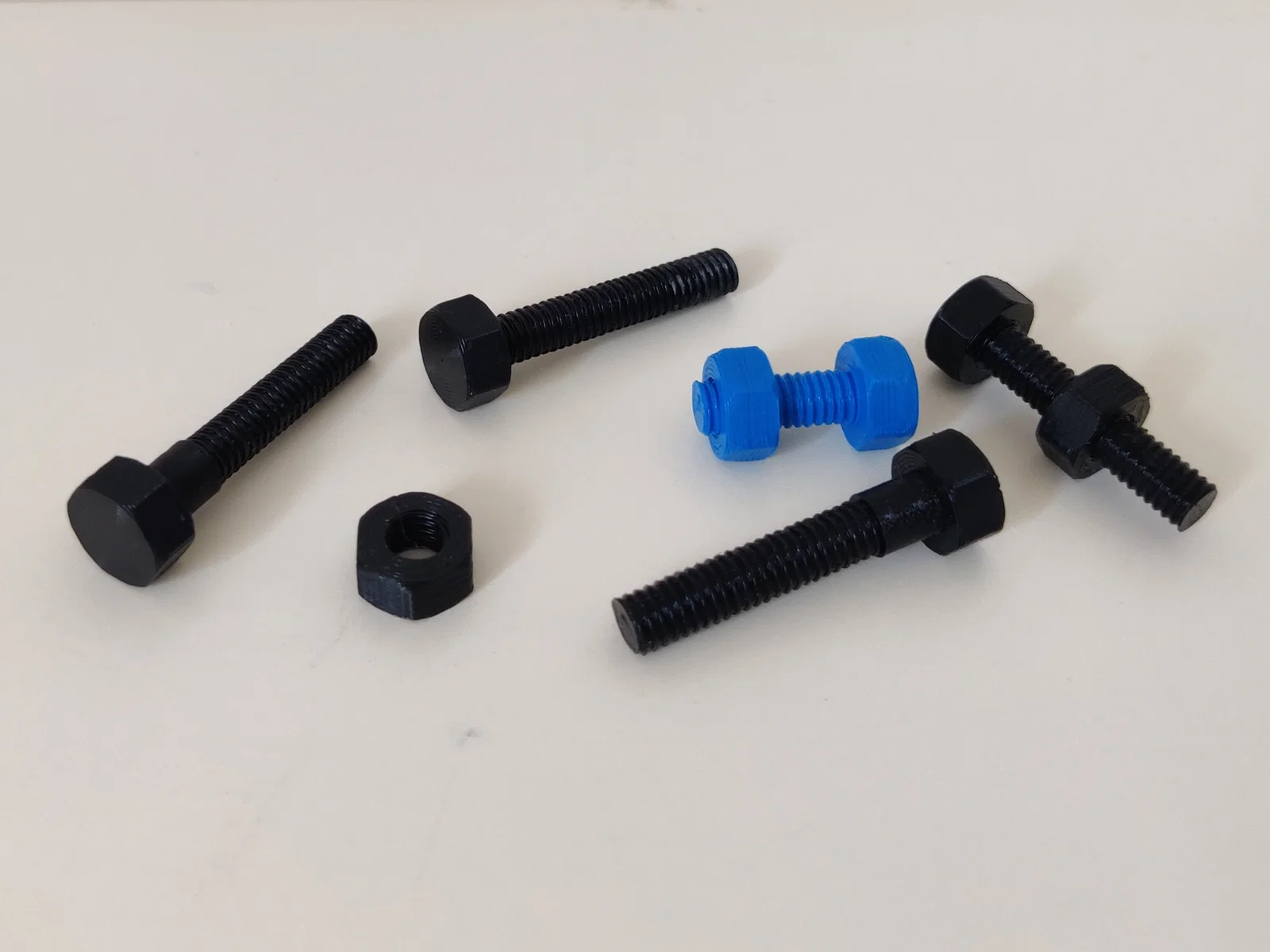

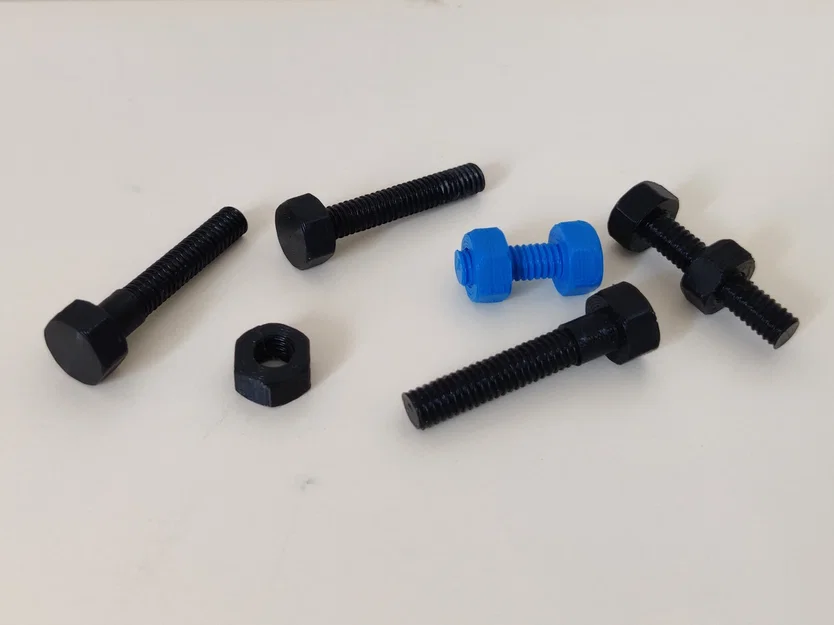

Đai ốc & bu lông M6 bước ren 1.0mm (15–30mm)

Tác giả takarocks

Lượt tải
4.718
Lượt thích
225
Lượt coi
10.157

File 11 25,5 MB

  • M6_Bolt_30mm_1777520674.stlSTL · 3,2 MB
  • M6_Bolt_25mm_1777520675.stlSTL · 3 MB
  • M6_Bolt_20mm_1777520676.stlSTL · 1,7 MB
  • M6_Bolt_15mm_1777520676.stlSTL · 2,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình rất biết ơn nếu bạn cân nhắc mời mình ly cà phê nếu bạn thích thiết kế này!

Cập nhật ngày 25/06/2023:

  1. Thêm nut M6-1.0mm với dung sai thường (regular tolerance) và dung sai khít (tight tolerance)

Lúc cần thì mình lại không có sẵn bolt hay nut M6, nên quyết định tự tạo. Mình cũng mở rộng dự án này để hỗ trợ nhiều chiều dài khác nhau, tuỳ nhu cầu cho các mục đích khác.

  • Nut
    • Nut M6-1.0mm (tight)
    • Nut M6-1.0mm (regular) [thêm ngày 25/06/2023]
  • Hex Bolt Full Thread
    • M6-1.0mm 30mm
    • M6-1.0mm 25mm
    • M6-1.0mm 20mm
    • M6-1.0mm 15mm
  • Hex Bolt 6mm Non-Thread
    • M6-1.0mm 30mm (chiều dài ren 24mm)
    • M6-1.0mm 25mm (chiều dài ren 19mm)
    • M6-1.0mm 20mm (chiều dài ren 14mm)
    • M6-1.0mm 15mm (chiều dài ren 9mm)
  • Socket Bolt Full Thread
    • M6-1.0mm x 25mm [thêm ngày 25/06/2023]

Khi in, tuỳ độ bền bạn cần, bạn có thể tăng số perimeter, hoặc dùng modifier trong slicer để gia cường phần gần đầu bolt bằng cách tăng perimeter và/hoặc infill.

Mỗi bolt có phần bề mặt ren được offset -0.1 mm để có thể ăn khớp với nut in ra.

Cá nhân mình đặt modifier ở phần đầu để tăng độ chắc bằng cách thêm nhiều perimeter (12), nhưng tuỳ bạn lựa chọn. Bạn cũng có thể in với 2–3 perimeter kèm infill cao hơn.

Mình rất biết ơn nếu bạn có thể ủng hộ mình!!!
