Gridfinity Magnet Server – Module cấp nam châm 6mm một tay

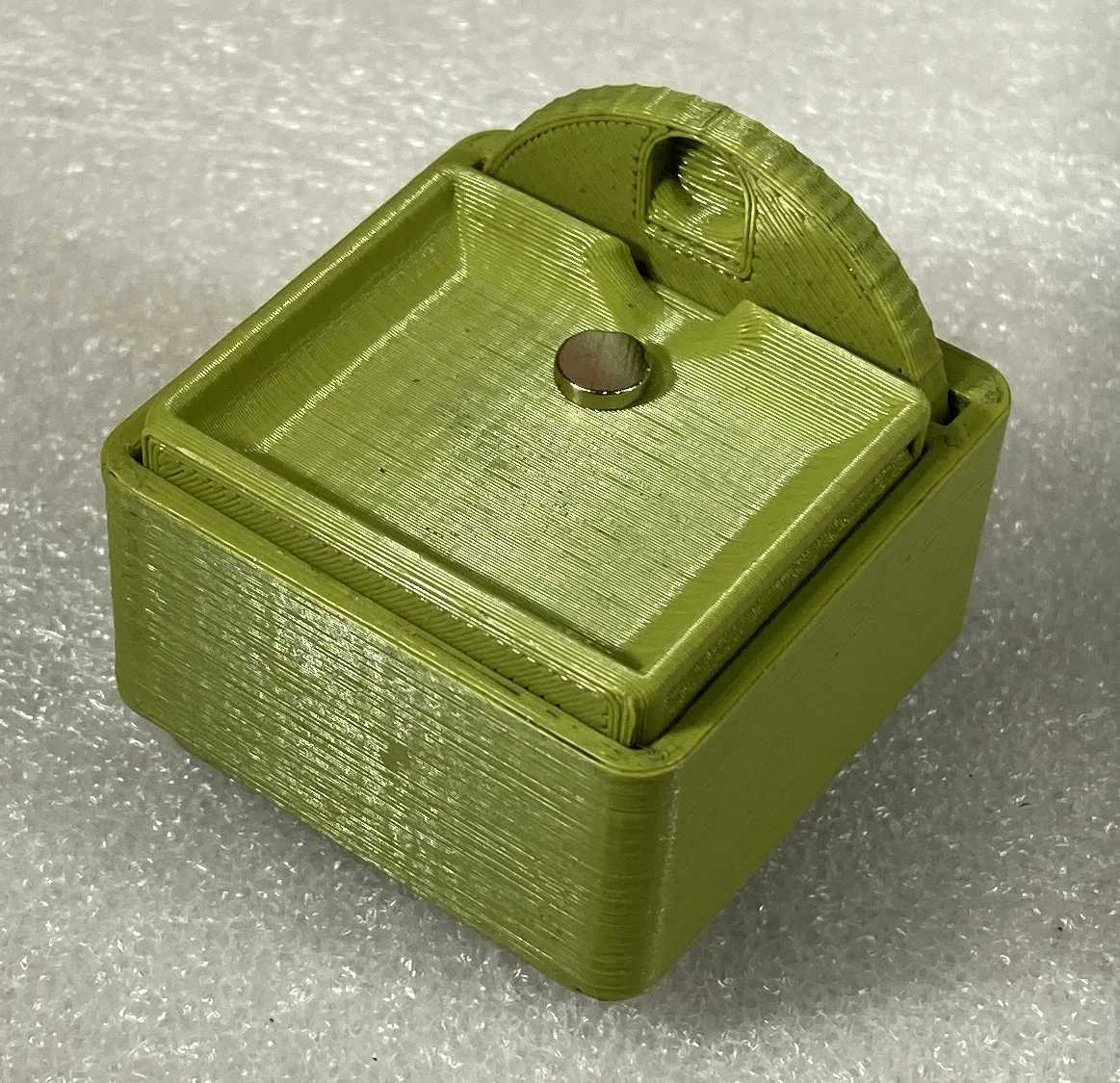

Module Gridfinity 1x1 này chứa được một chồng 20 viên nam châm 6x2 ở bên trong. Lăn bánh xe ngón cái (thumbwheel) là mỗi lần sẽ đẩy ra 1 viên nam châm lên khay trên. Có thể vận hành “magnet server” này chỉ bằng một tay.

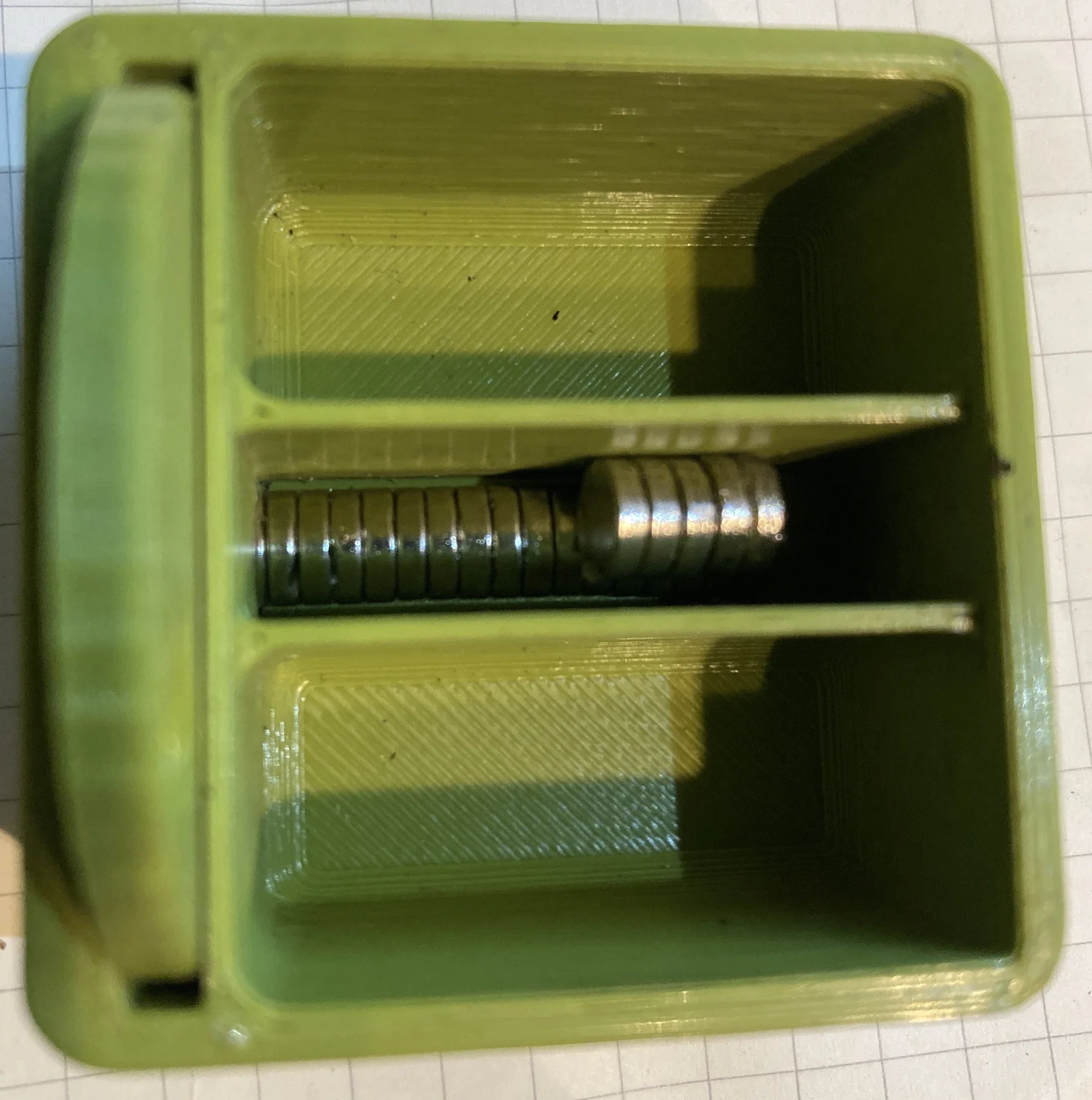

Bên trong có các ngăn chia, nhưng nếu bạn nhét nam châm vào các ngăn đó thì chúng sẽ cản, làm chồng nam châm không trượt tới phía trước để được cấp ra.

Để lắp ráp, in đủ 3 phần (bin, lid và disc). Gắn 1 viên nam châm từ bên ngoài vào vị trí giữ 1 viên (single magnet detent) ở mặt ngoài. Sau đó lắp disc sao cho chốt (pin) khớp vào rãnh (slot). Cuối cùng cho vào một chồng 20 viên nam châm. Chúng sẽ bị hút về phía viên nam châm bên ngoài. Nếu bị đẩy ra (repelled) thì đảo chiều chồng nam châm lại. Cuối cùng đậy lid vào.

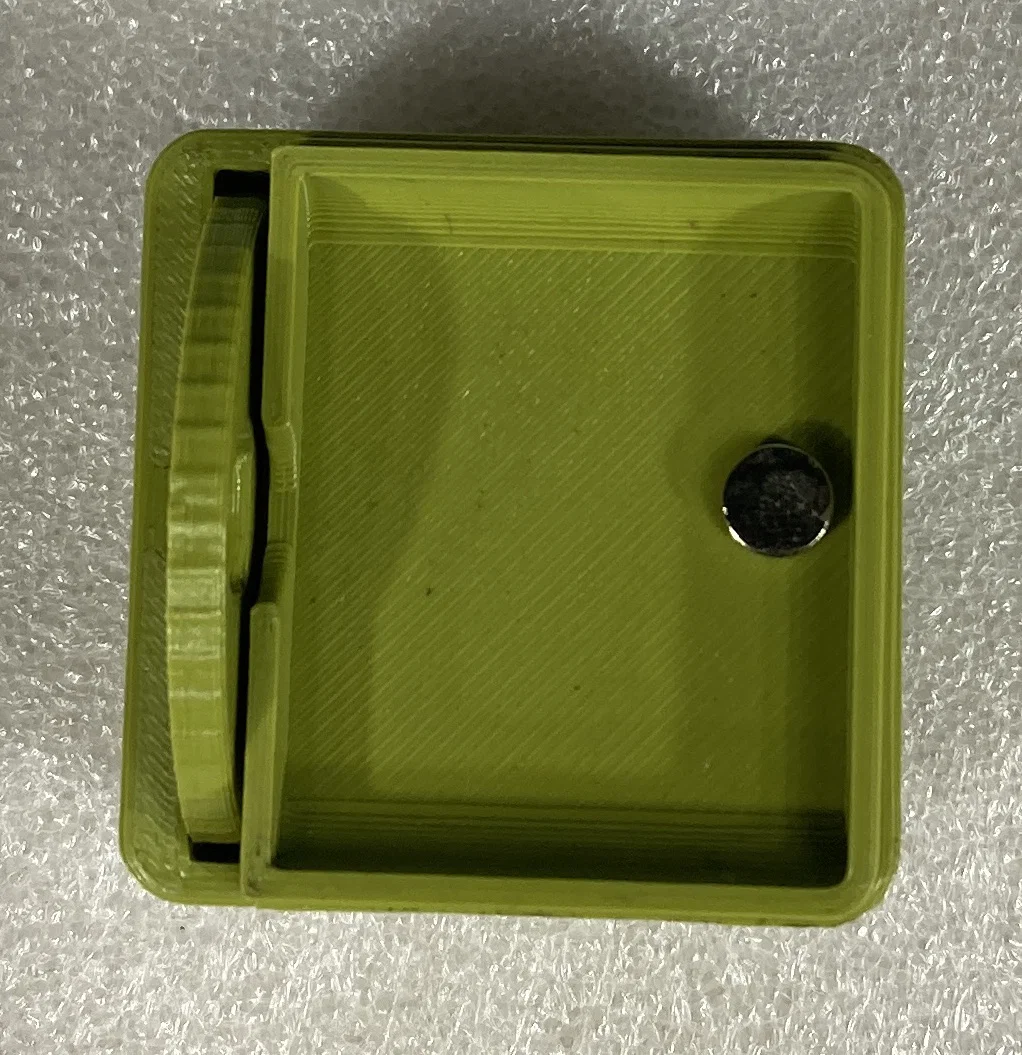

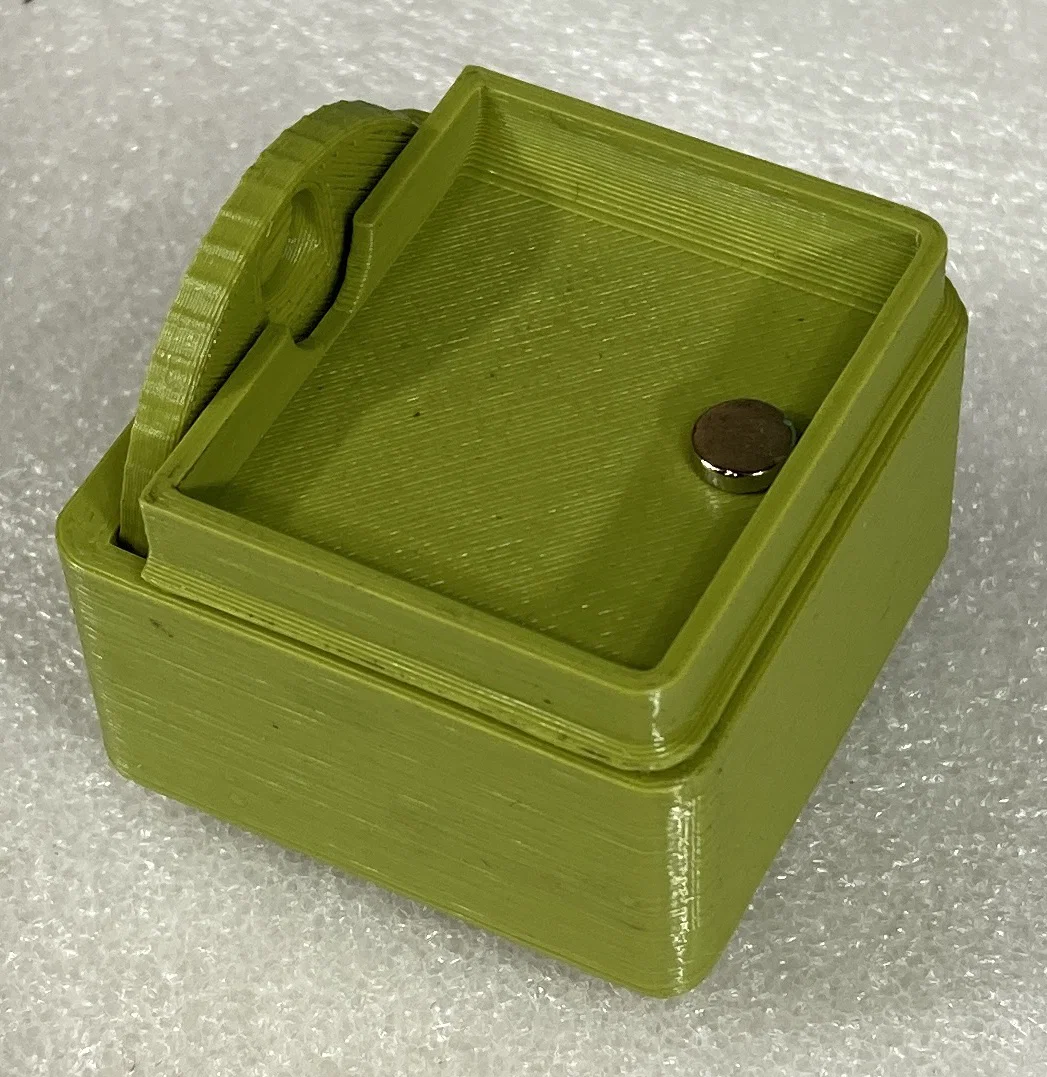

Khi dùng, chỉ cần xoay thumbwheel. Lấy từng viên nam châm ra khi nó được đẩy lên. Nếu trong khay có nhiều hơn vài viên nam châm thì chính chúng cũng có thể cản, làm chồng nam châm không tiến lên để được cấp ra.

Mình có thêm một tấm hình minh hoạ cách “piggyback” thêm nam châm bên trong mà không ảnh hưởng hoạt động. Khi cột nam châm ngắn xuống đủ mức, các viên nam châm phía trên sẽ tự bật xoay và nhập vào cột.

In không cần supports, nhưng mình in phần lid với brim 5mm.

UPDATE:

Giờ có thêm lid thứ hai để bạn in, dùng thay cho lid gốc. Lid gốc hơi lỏng nên bạn có thể tháo bằng một tay để xem server còn “đói” nam châm không. Lid mới khít hơn nên phải dùng hai tay mới tháo ra được; bù lại, lỡ làm rớt thì nó không tự bung ra.

UPDATE 2:

Giờ có bản . Bản này không phải module Gridfinity, nhưng chứa được 100 viên nam châm.

UPDATE 3:

Giờ có module 1x2 Gridfinity Magnet Server.

Dựa trên hệ Gridfinity của Zack Freedman: https://thangs.com/designer/ZackFreedman

https://www.youtube.com/c/ZackFreedman

License: CC BY-NC-SA 4.0 https://creativecommons.org/licenses/by-nc-sa/4.0/

#gridfinity
