1x2 Gridfinity Magnet Server

Module Gridfinity 1x2 này chứa được một chồng 40 viên nam châm 6x2mm bên trong. Xoay thumbwheel là mỗi lần sẽ đẩy ra 1 viên nam châm lên khay trên, luôn cùng một chiều cực (polarity). Bạn có thể vận hành “magnet server” này chỉ bằng một tay.

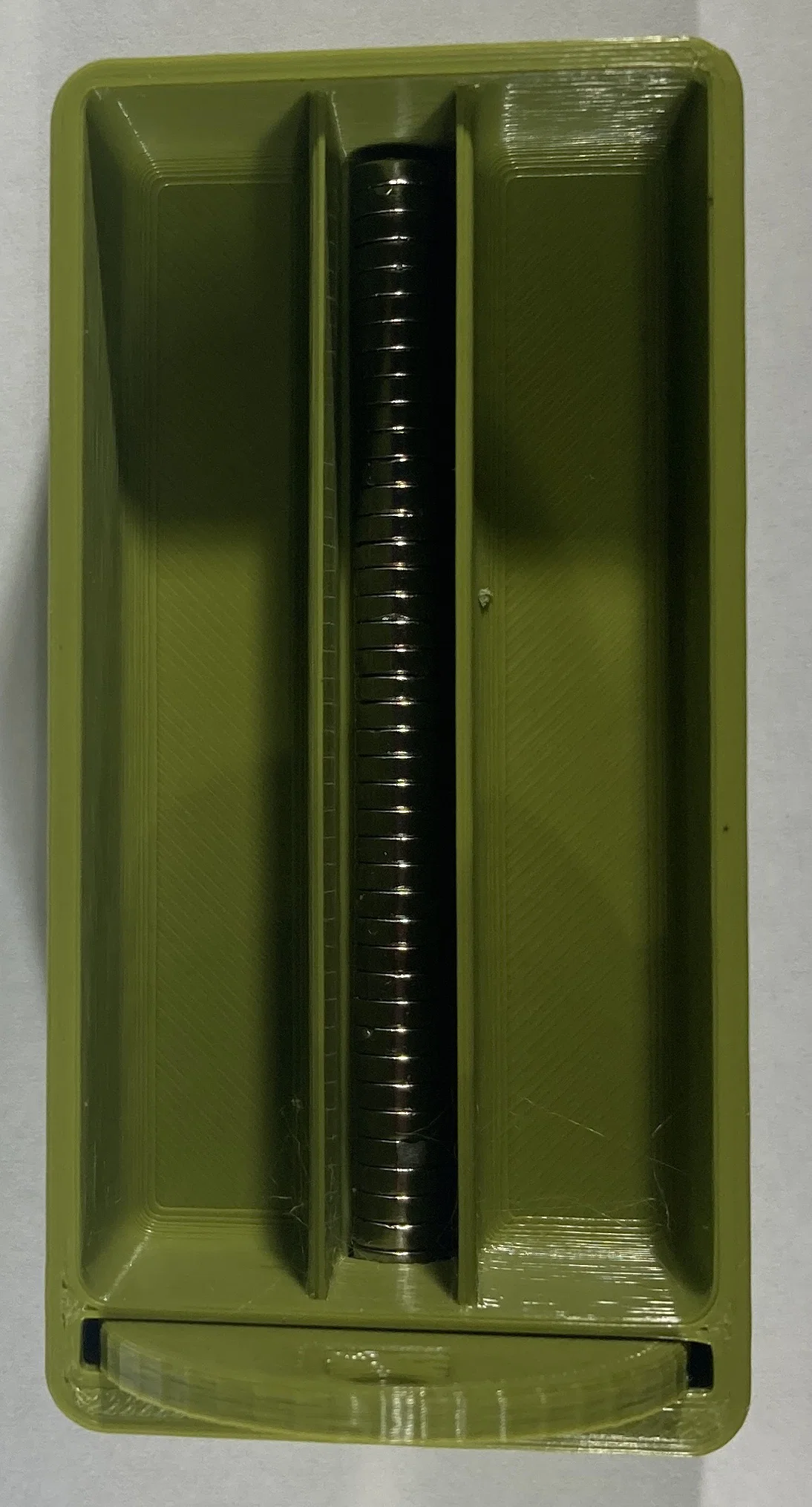

Bên trong có các ngăn, nhưng nếu bạn nhét nam châm vào các ngăn đó thì sẽ làm cản, khiến chồng nam châm không trượt về phía trước để được cấp ra. Chỉ có ngăn ở giữa là có thể chứa nam châm.

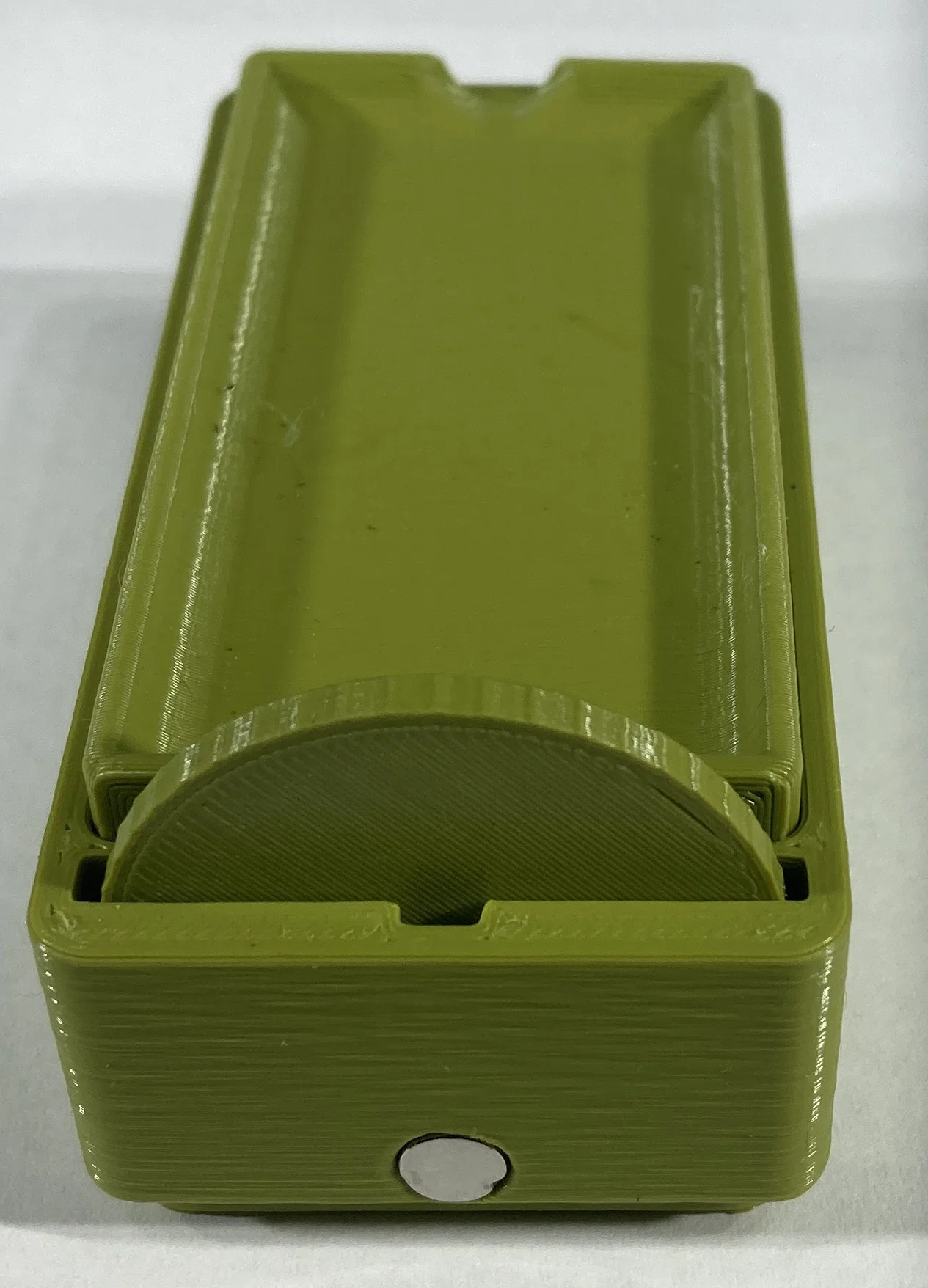

Để lắp ráp, in đủ 3 phần (bin, lid và wheel). Gắn 1 viên nam châm từ bên ngoài vào vị trí giữ nam châm (detent) ở mặt ngoài. Viên này sẽ quyết định polarity của cả chồng nam châm bạn bỏ vào, vì bộ cấp chỉ hoạt động khi chồng nam châm bị hút bởi viên nam châm phía ngoài.

Sau đó gắn đĩa (disc) sao cho cái pin khớp vào rãnh (slot). Cuối cùng cho vào một chồng tối đa 40 viên nam châm. Chúng phải bị hút về phía viên nam châm bên ngoài. Nếu bị đẩy (repelled) thì đảo chiều chồng nam châm lại. Cuối cùng đậy lid vào. Nó sẽ “click” vào đúng vị trí và không rớt ra. Dùng các chỗ lõm (indents) ở hai bên lid để kéo nắp ra.

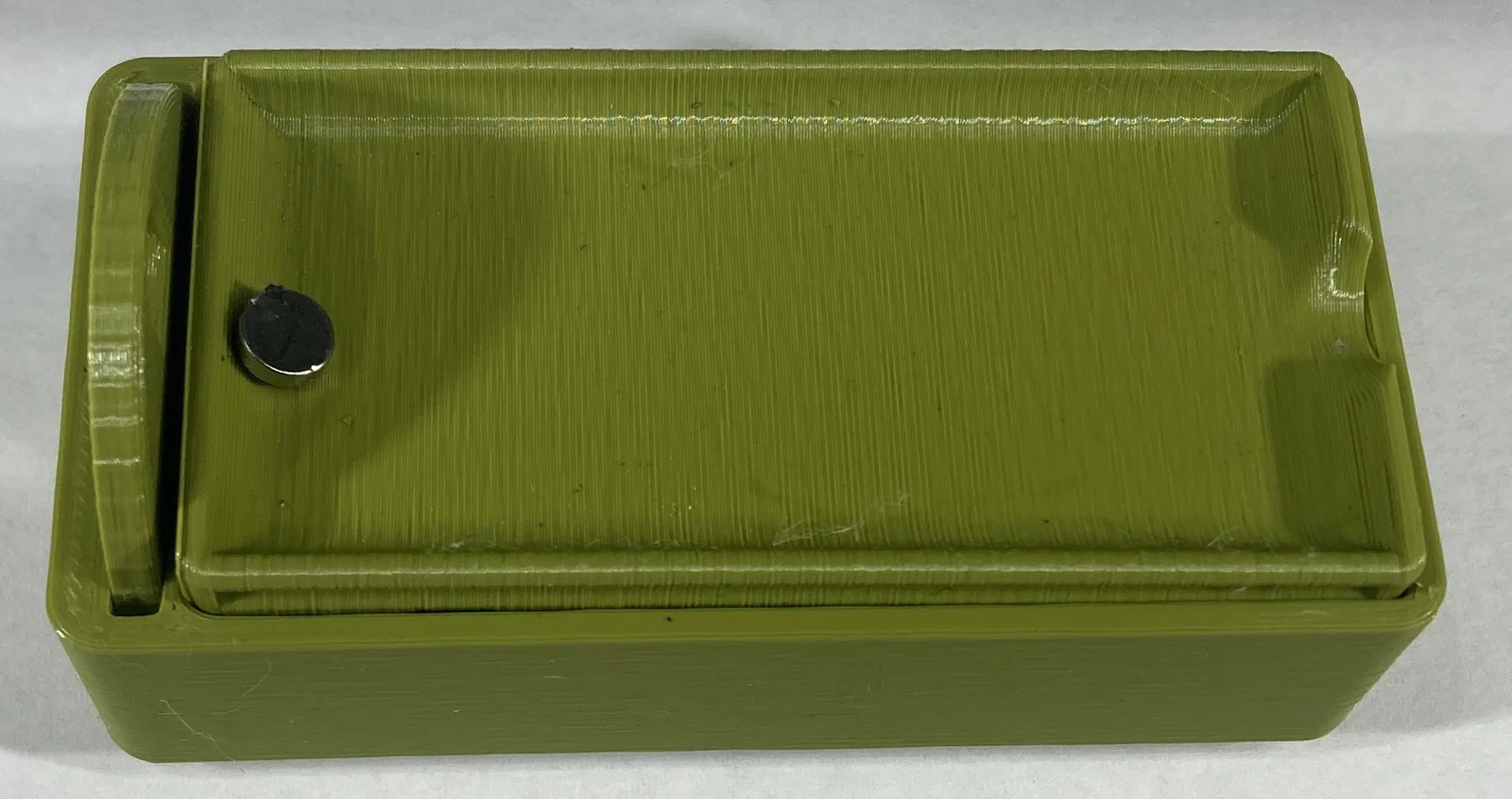

Cách dùng: chỉ cần xoay thumbwheel. Gắp từng viên nam châm ra khi nó được cấp lên. Nếu trong khay có quá vài viên, chúng cũng có thể làm cản, khiến chồng nam châm không tiến lên để được cấp tiếp.

In không cần supports, nhưng mình in phần lid kèm brim 5mm.

UPDATE 2:

Cũng có bản . Bản đó không phải module Gridfinity, nhưng chứa được hơn 100 viên nam châm.

Dựa trên Gridfinity System của Zack Freedman: https://thangs.com/designer/ZackFreedman

https://www.youtube.com/c/ZackFreedman

License: CC BY-NC-SA 4.0 https://creativecommons.org/licenses/by-nc-sa/4.0/

#gridfinity
