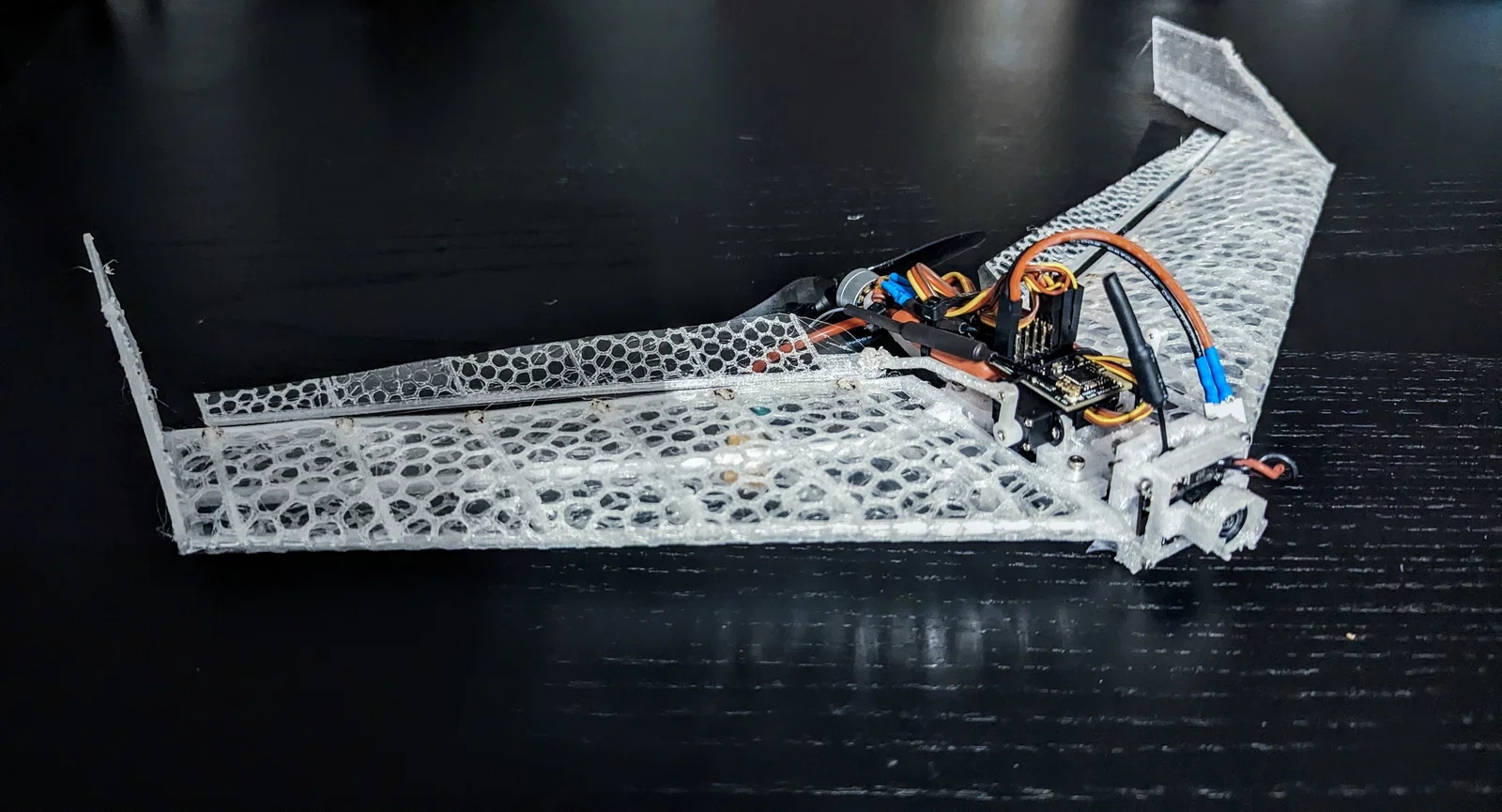

Voronoi Membrane FPV-Wing-Racer (bản remix)

Bản remix dựa trên FPV-Wing-Racer của Whitespace.

Cánh (Wings):

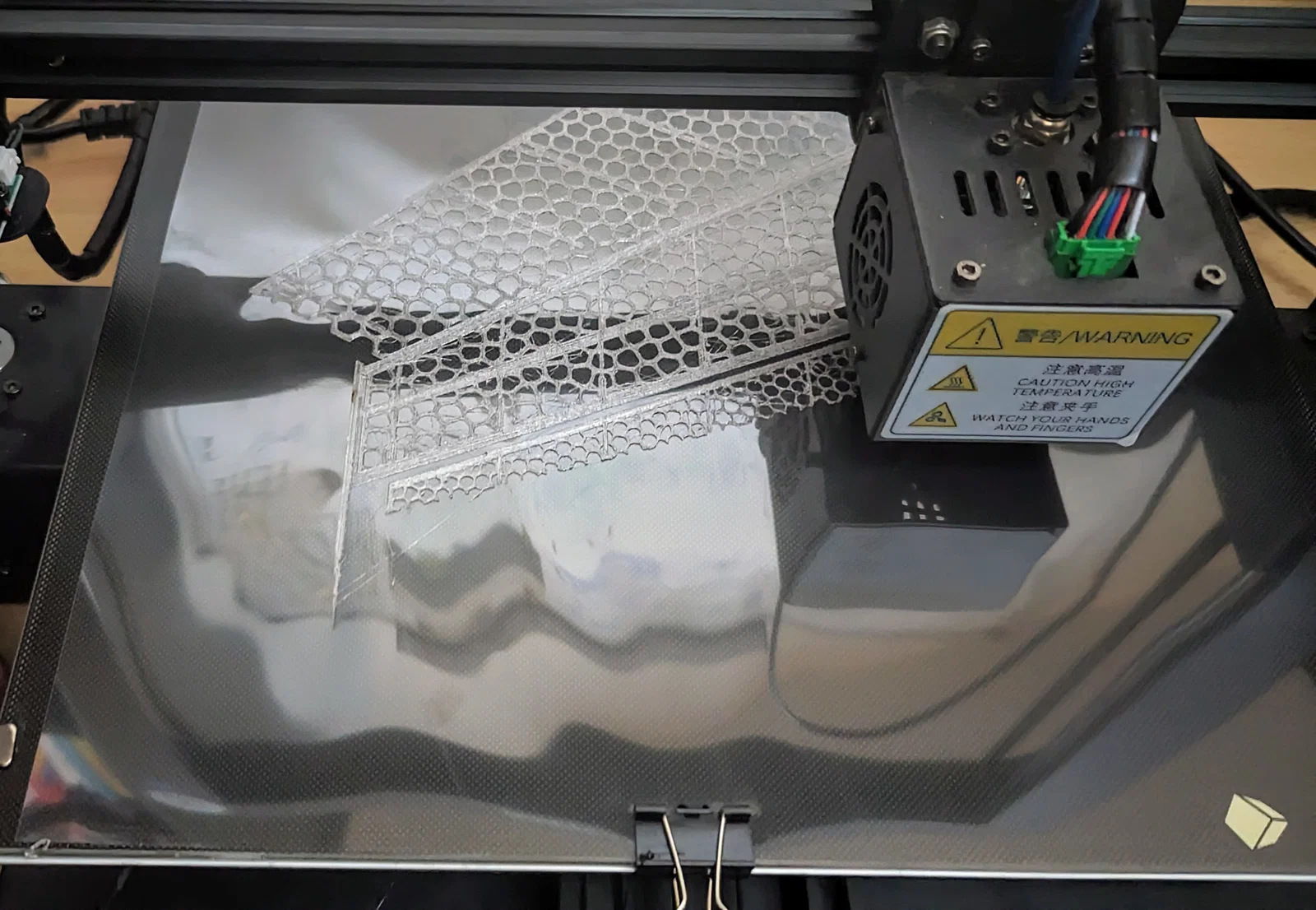

• In PETG lên tấm BoPET 0.1mm để có bề mặt cực kỳ mịn. (Quy trình rất giống nghiên cứu này: https://www.nature.com/articles/s41598-021-98242-y)

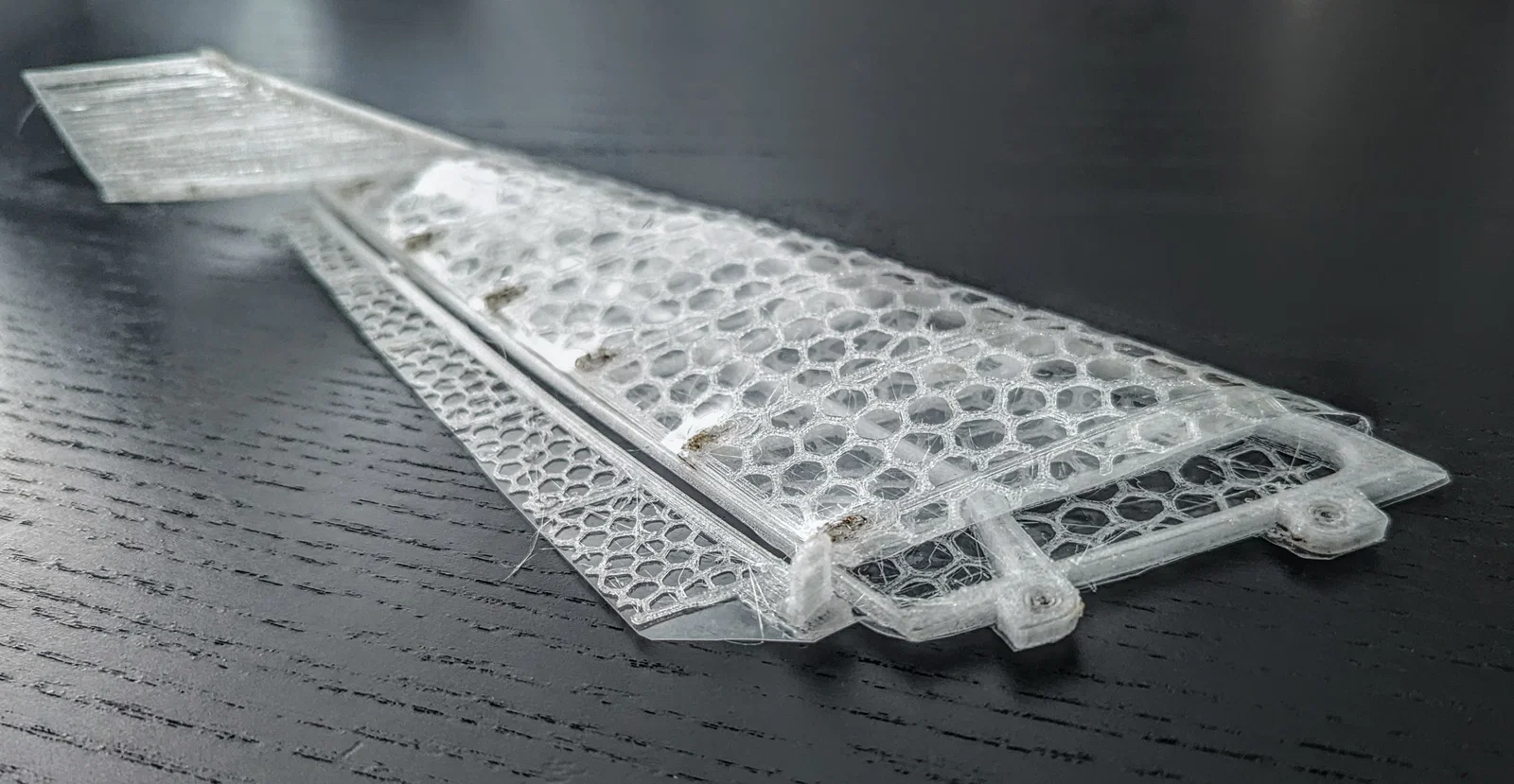

• Mấy vệt đen bị cháy là do mình lười, để mỏ hàn nhiệt quá cao khi chọc lỗ xuyên qua lớp membrane
• Thêm họa tiết voronoi để bám dính và ổn định hơn, chủ yếu cho phần elevons
• Cánh giờ được bắt vào thân bằng ốc
• Winglets và Wings là một khối duy nhất, in trực tiếp lên các tấm nhựa
• Nói thật là mình cân chỉnh máy in 3D tệ quá nên không in được đúng thiết kế gốc của Whitespace. Cách in lên tấm nhựa của mình cộng với vài thay đổi thiết kế làm cho bản remix này in rất dễ

Thân (Body):

• Mình làm đặc toàn bộ thân để dễ in hơn. Vẫn rất nhẹ.
• Mình kéo dài thân để đủ chỗ cho cánh quạt 2460 biblade, gắn trên motor 1104 4300kV 3S
• Mình chỉnh lại ngàm giữ servo để có thể bắt vít cho micro servo 1.7g của mình
• Mình tạo mount camera chỉnh được góc và vỏ housing cho hệ AIO cam của mình.

Điện tử (Electronics):

• micro servo 1.7g
• Motor 1104 4300kV 1-3S
• ESC 3S 15A + BEC
• Cánh quạt 2460 biblade
• Receiver ELRS PWM 7 kênh (7Ch)
• AIO Cam + VTX 200mW
• Pin LiPo 3S 550mAh 95C

Tuyên bố/Disclaimer:

• Vui lòng tải các mẫu trục servo (servo shafts) từ FPV Racer của Whitespace. Mình sẽ không upload các model mà mình không tạo ra hoặc không chỉnh sửa đáng kể.

Lắp ráp (Assembly):

• Để tránh làm elevons bị căng quá mức, hãy cắt sẵn phần bản lề (hinges) trên lớp membrane trước khi gập cánh lại. Nếu không, mối bám PETG-BoPET dễ bị rách.
• Dùng mỏ hàn nhiệt vừa là cách nhanh để chọc lỗ ở chân cánh và ở mép gập. Chỉ cần đừng để nhiệt quá cao, không thôi sẽ để lại mấy vết cháy nhìn xấu.

Việc mình cần làm (My To Do's):

• Nhờ mọi người kiên nhẫn vụ kích thước ốc. Mình dùng M1.4, M1,6 và M2 với nhiều chiều dài khác nhau và canh chiều dài ốc kiểu “ước lượng”. Mình sẽ đo lại chính xác những gì đã dùng sớm để có danh sách parts đầy đủ.
• Khi rảnh hơn mình cũng sẽ đăng link các linh kiện điện tử mình dùng
• Vỏ cam vẫn còn hơi bén/nhám ở vài chỗ, mình cần thêm fillet
