Giá đỡ nút nhấn 6x6mm (6x6mm Push button mount)

Mình đang làm một dự án cần gắn 2 nút bấm, mà chợt nhận ra là mình chỉ mua có 1 breakout board. Vì không muốn đặt thêm rồi ngồi chờ giao tới, mình thiết kế một tấm plate nhỏ để gắn nút.

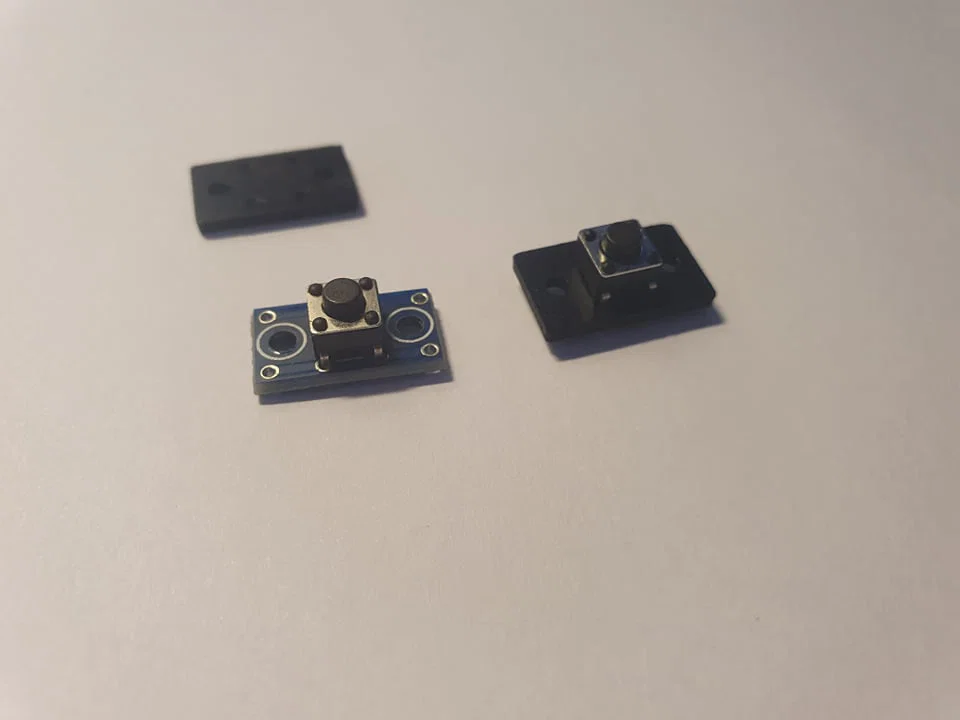

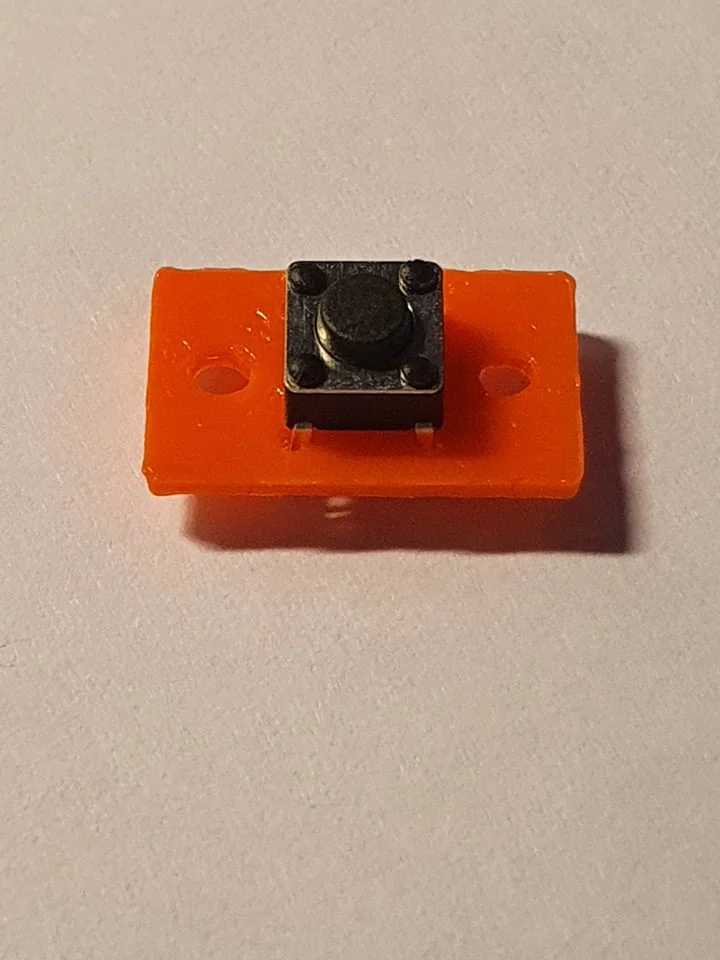

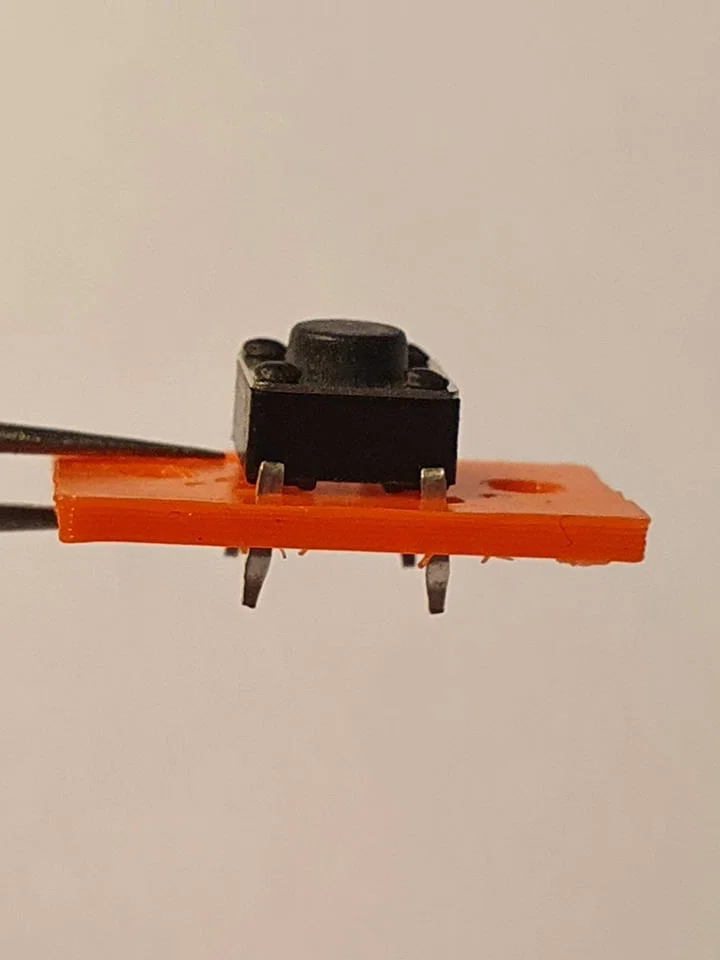

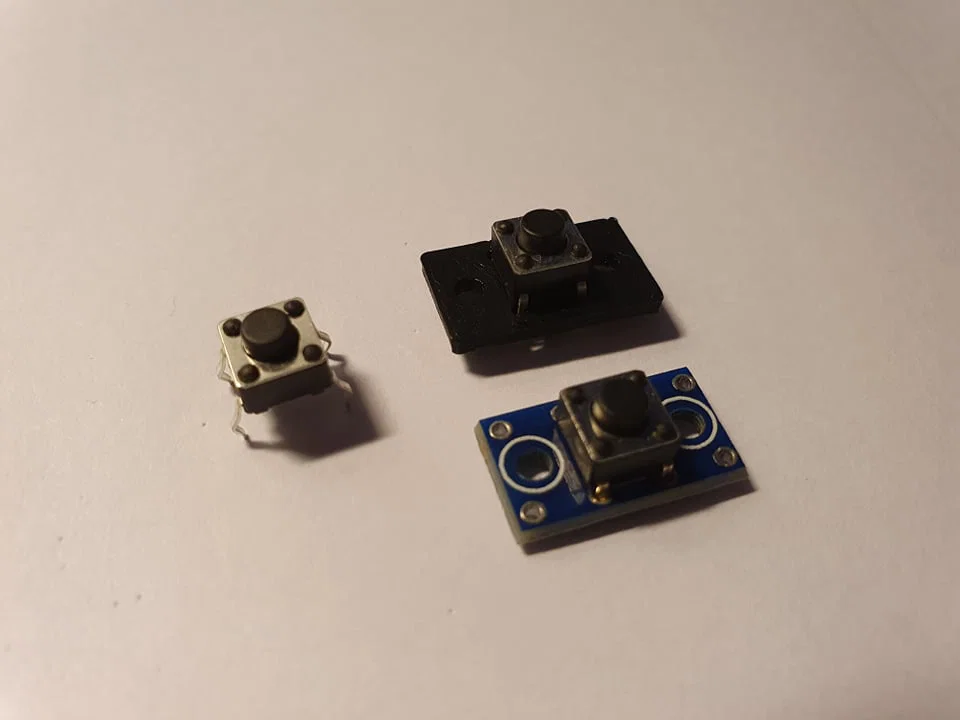

Kích thước của nó gần như y hệt breakout board, nên cách lắp đặt cũng tương tự. Theo kinh nghiệm của mình thì dùng rất ổn. Lúc đầu mình cũng hơi lo bị chảy khi hàn, nhưng vẫn ok kể cả khi mình in bằng PLA. Chỉ cần cẩn thận một chút lúc soldering thì PLA vẫn dùng tốt, với lại mẫu này in nhỏ và nhanh nên lỡ có làm hỏng thì cũng không sao. Nhưng nếu muốn chắc ăn hơn thì bạn có thể dùng filament chịu nhiệt tốt hơn.

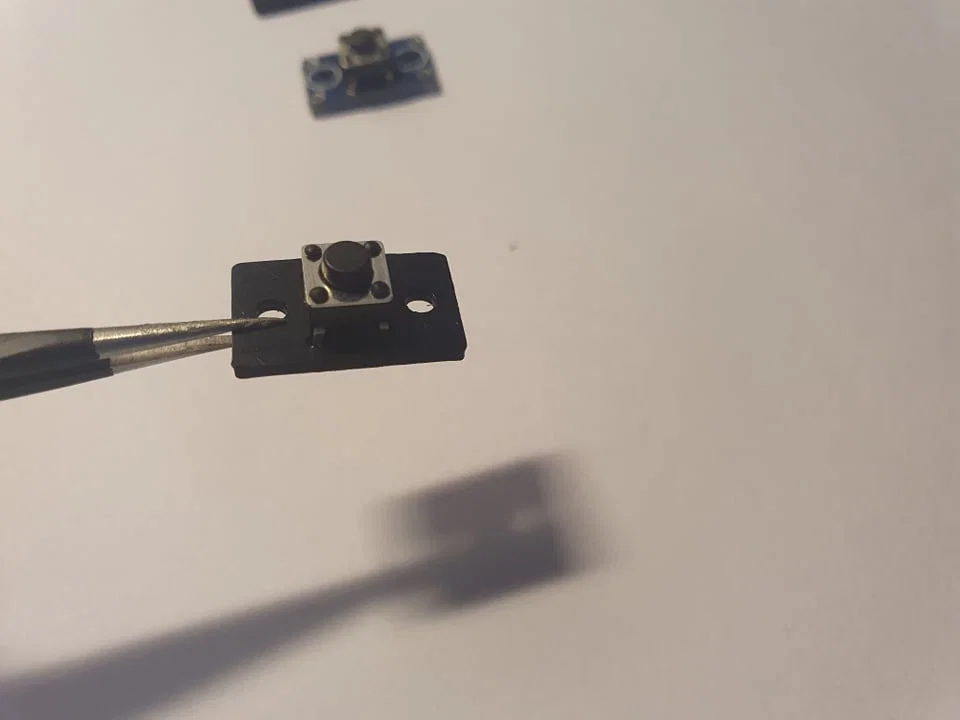

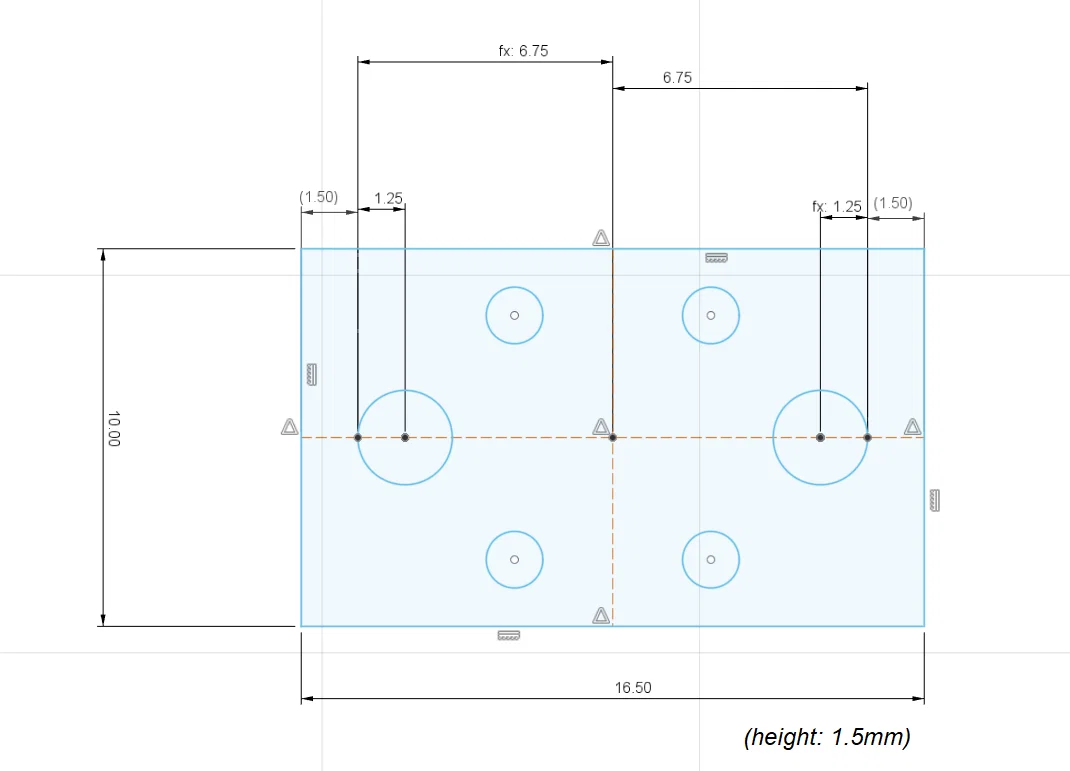

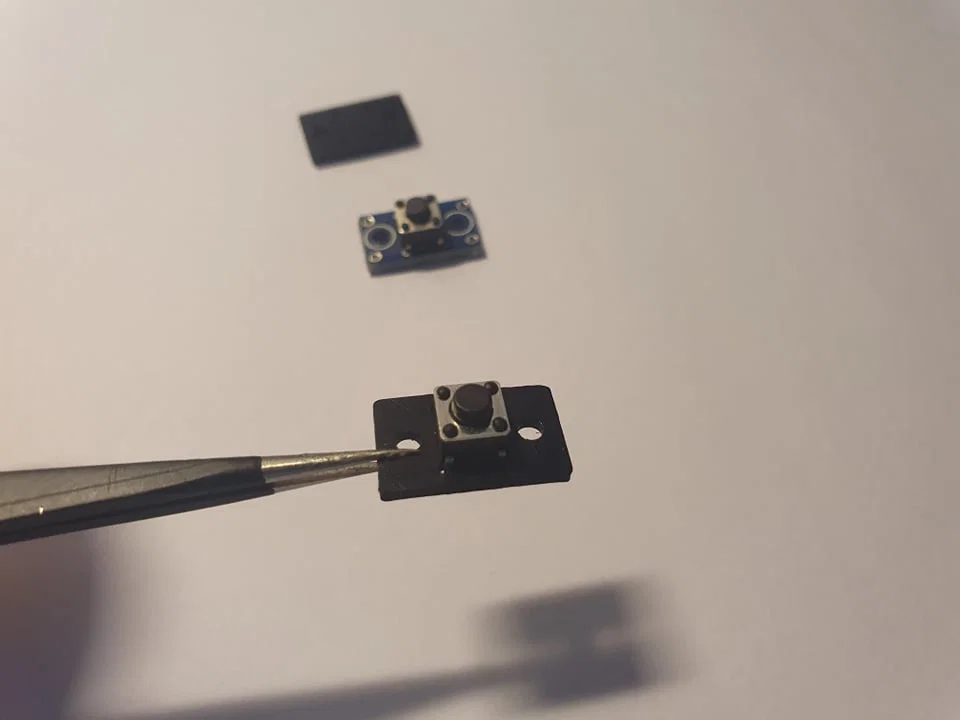

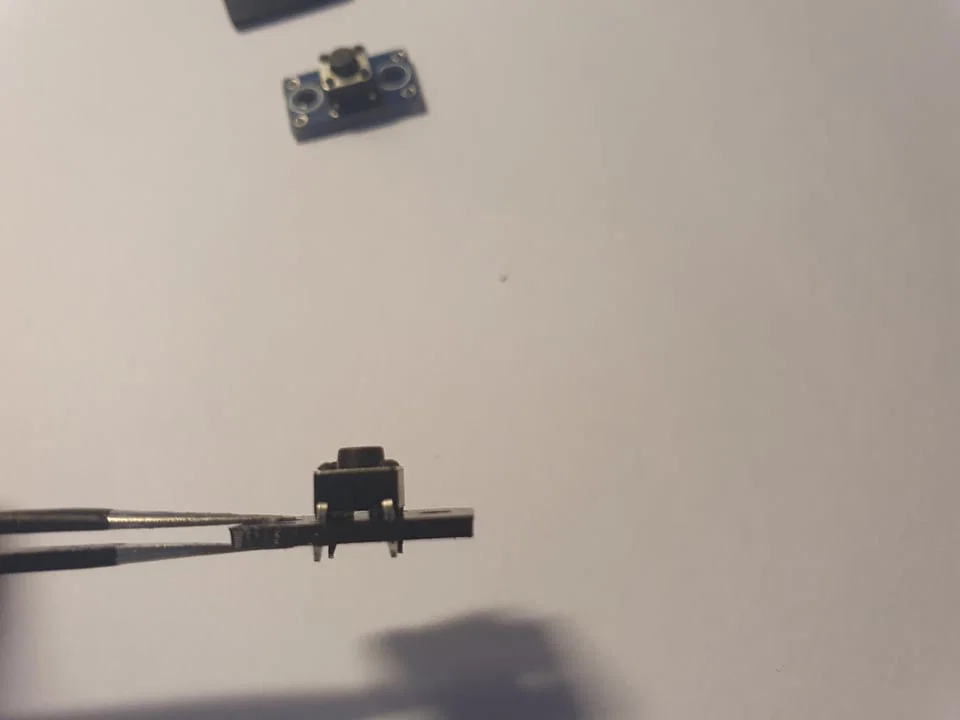

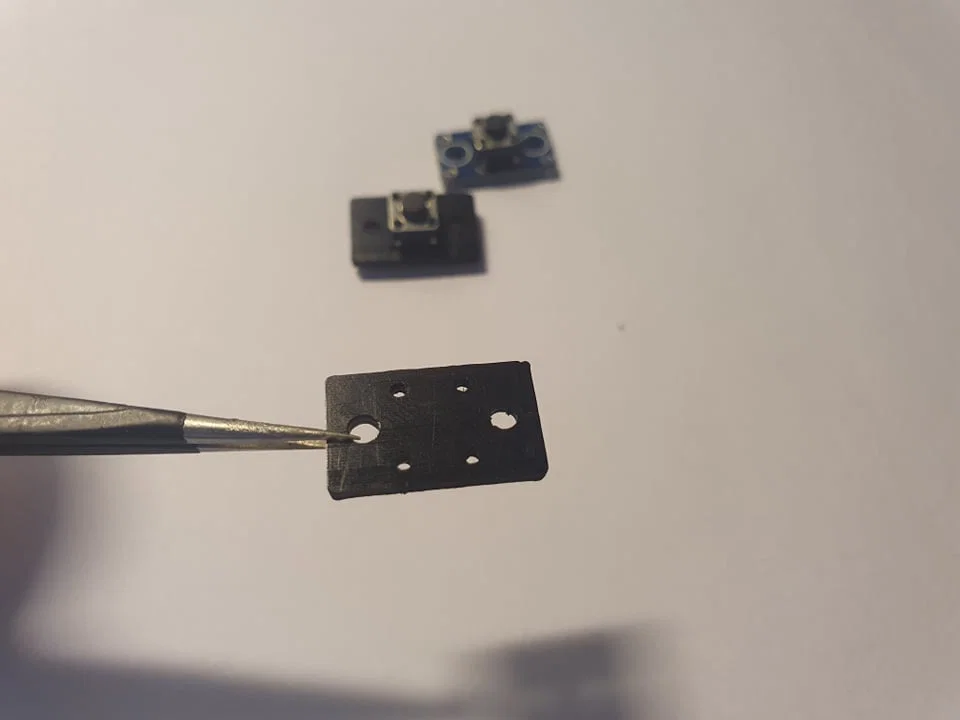

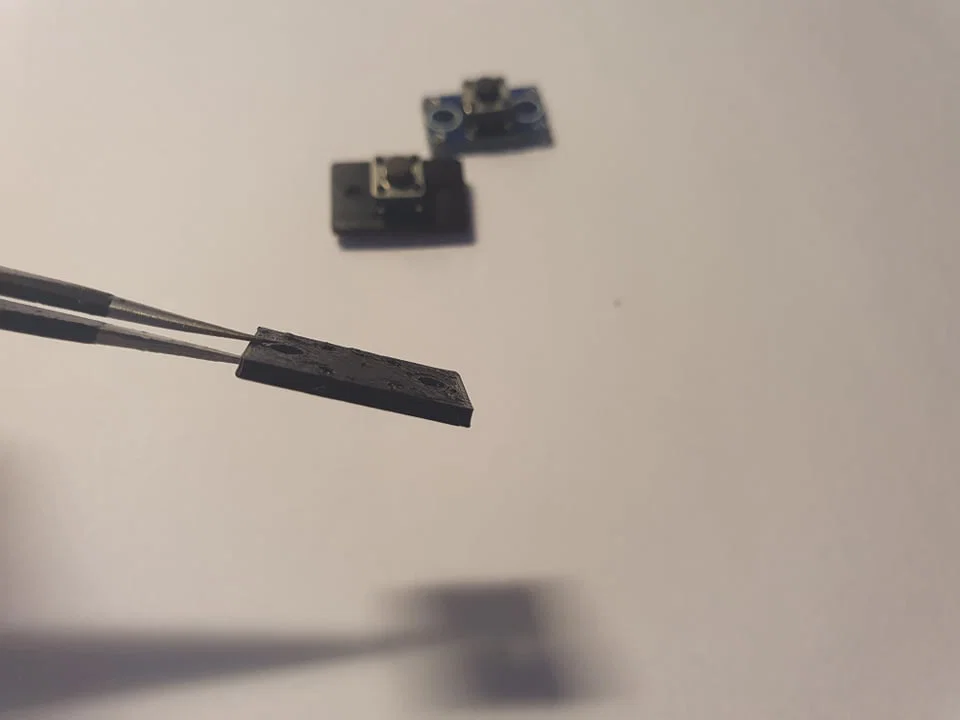

Tấm plate này thiết kế cho push button loại 6x6mm như trong hình, và các lỗ bắt vít dành cho ốc M2.5.

Mình cũng có làm thêm một mount cho 12x12mm pushbutton nếu bạn thấy loại đó hợp nhu cầu hơn.
