Vòng đèn LED Halo Light Ring cho Ender 3 V2 Neo

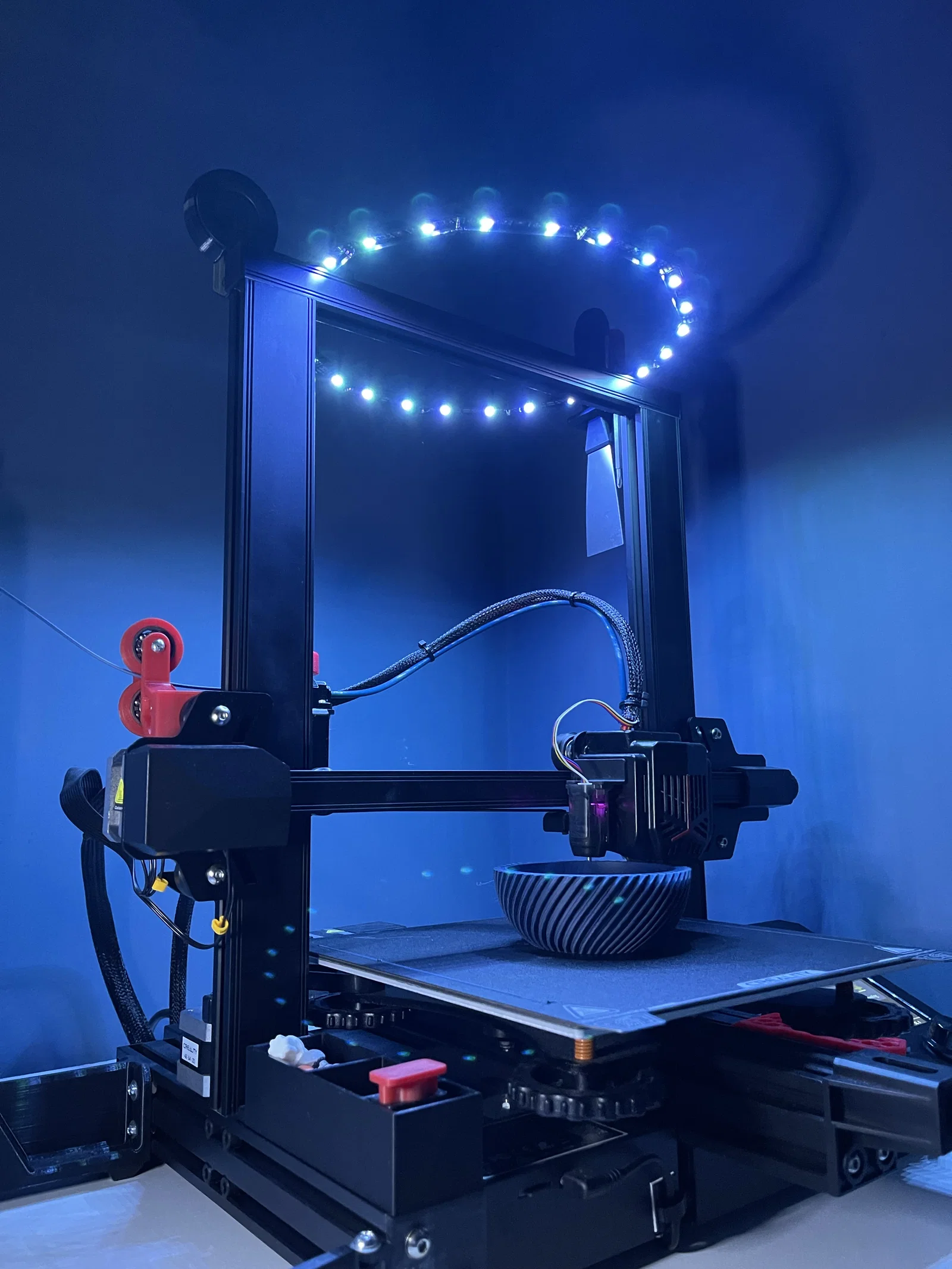

Thêm một nguồn đèn chiếu xuống đều cho vùng in của bạn. Loại này không tốn nhiều điện, có thể bật liên tục trong thời gian dài. Nó giúp timelapse đẹp hơn và dễ phát hiện lỗi in. Nhìn cũng ngầu nữa.

Mình tìm được loại này thấy khá hợp cho mục đích này.

5v USB LED Strip Lights

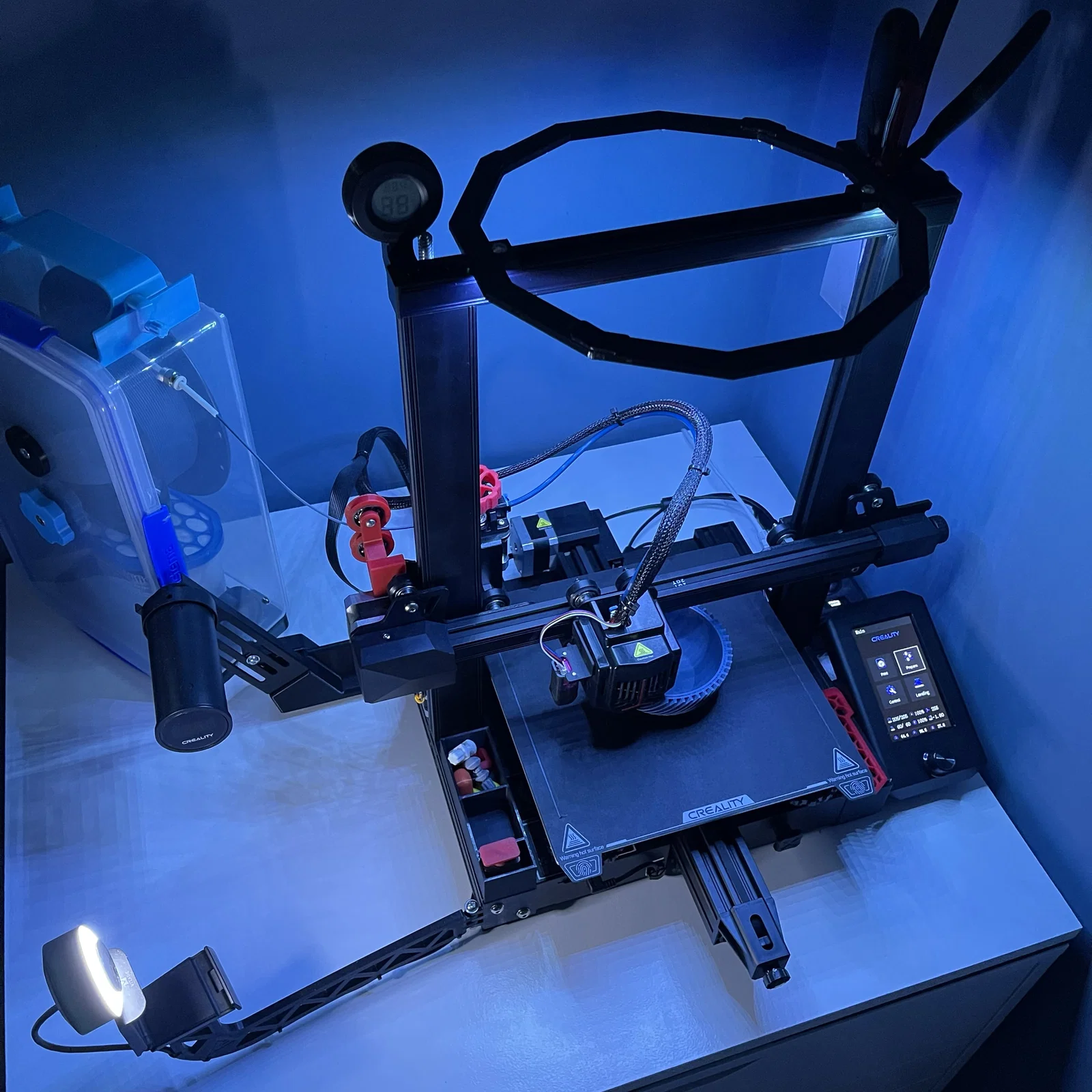

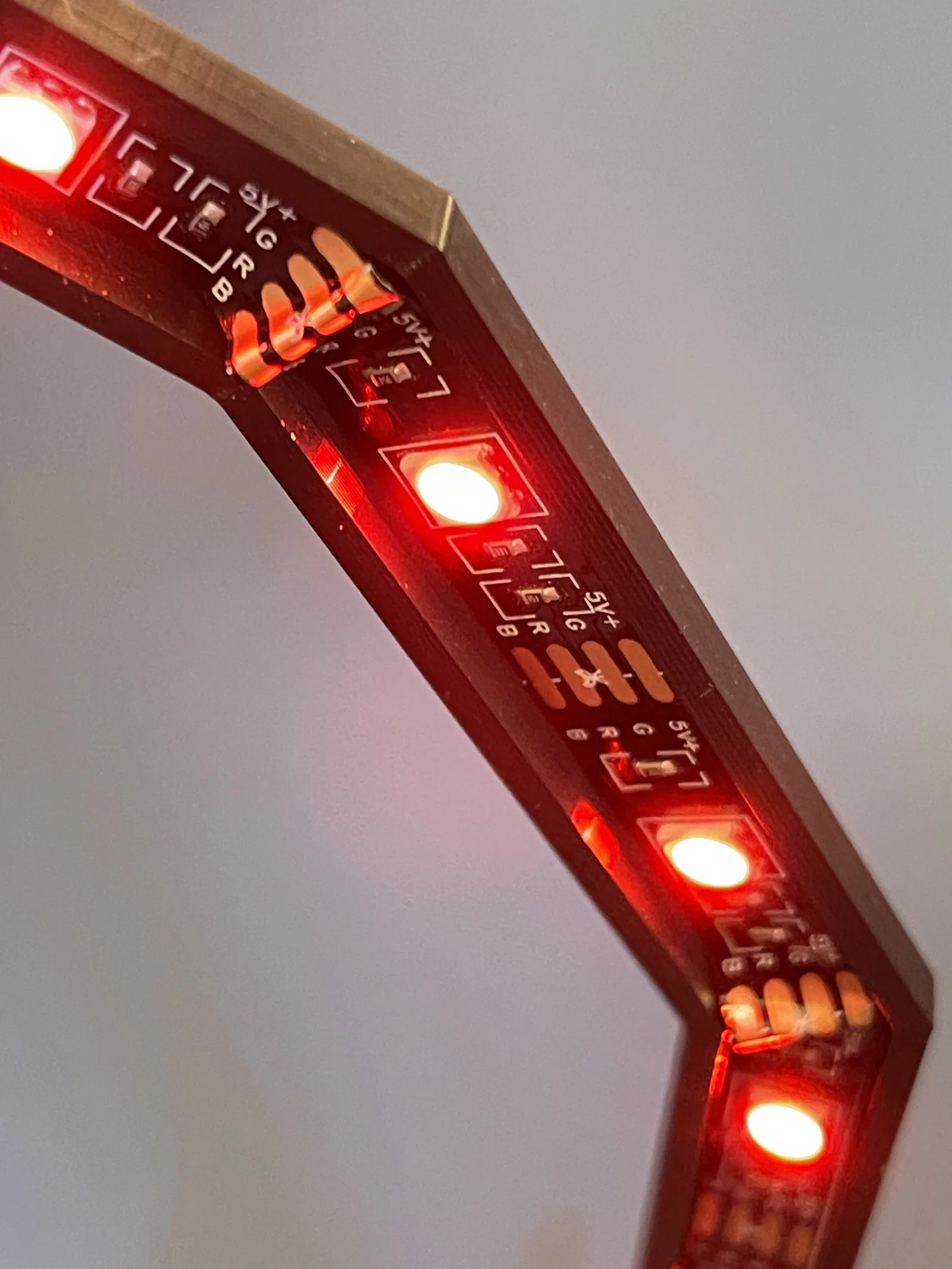

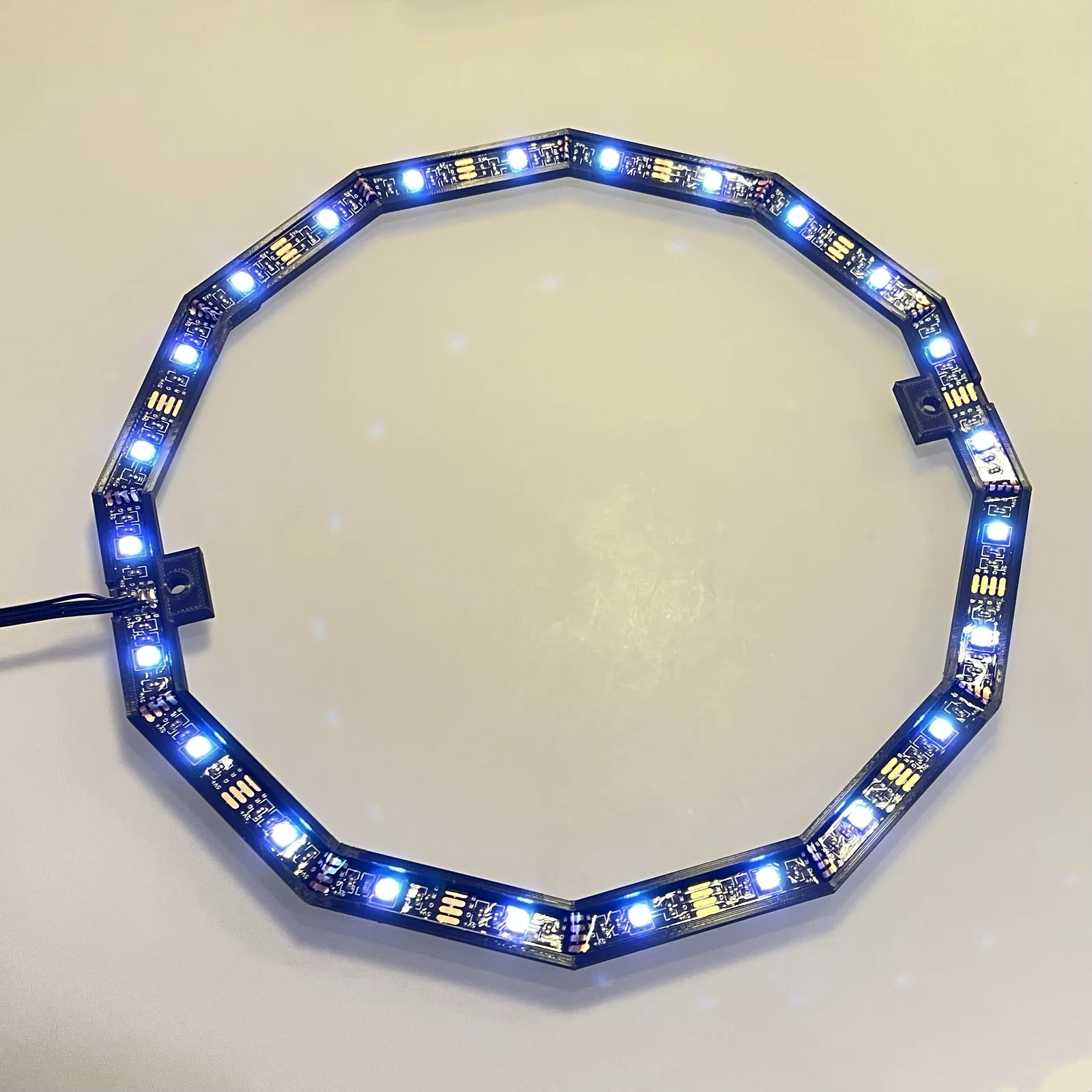

Dây LED này có đoạn có thể cắt mỗi 33.5mm. Mình thiết kế rãnh sao cho mỗi đoạn thẳng dài 67mm, nghĩa là có thể kẹp/ép dây lên ở một mép (đúng ngay vị trí cắt) để bẻ cua ở góc, mỗi đoạn được 2 LED. Nói thiệt là cũng hên, vì kết quả lại ra một vòng halo có đường kính đúng bằng khoảng hở giữa hai thanh nhôm định hình đứng của trục Z.

Nó được thiết kế để vừa và in được trên bàn in 220mm, và siêu nhẹ. Vì vậy không cần phần cứng (hardware) hay kẹp/khóa phức tạp để ghép các phần lại với nhau.

Bạn sẽ cần in những phần sau:

• 2x phần Front & Back
• 2x phần Left & Right
• 4x Joint Caps

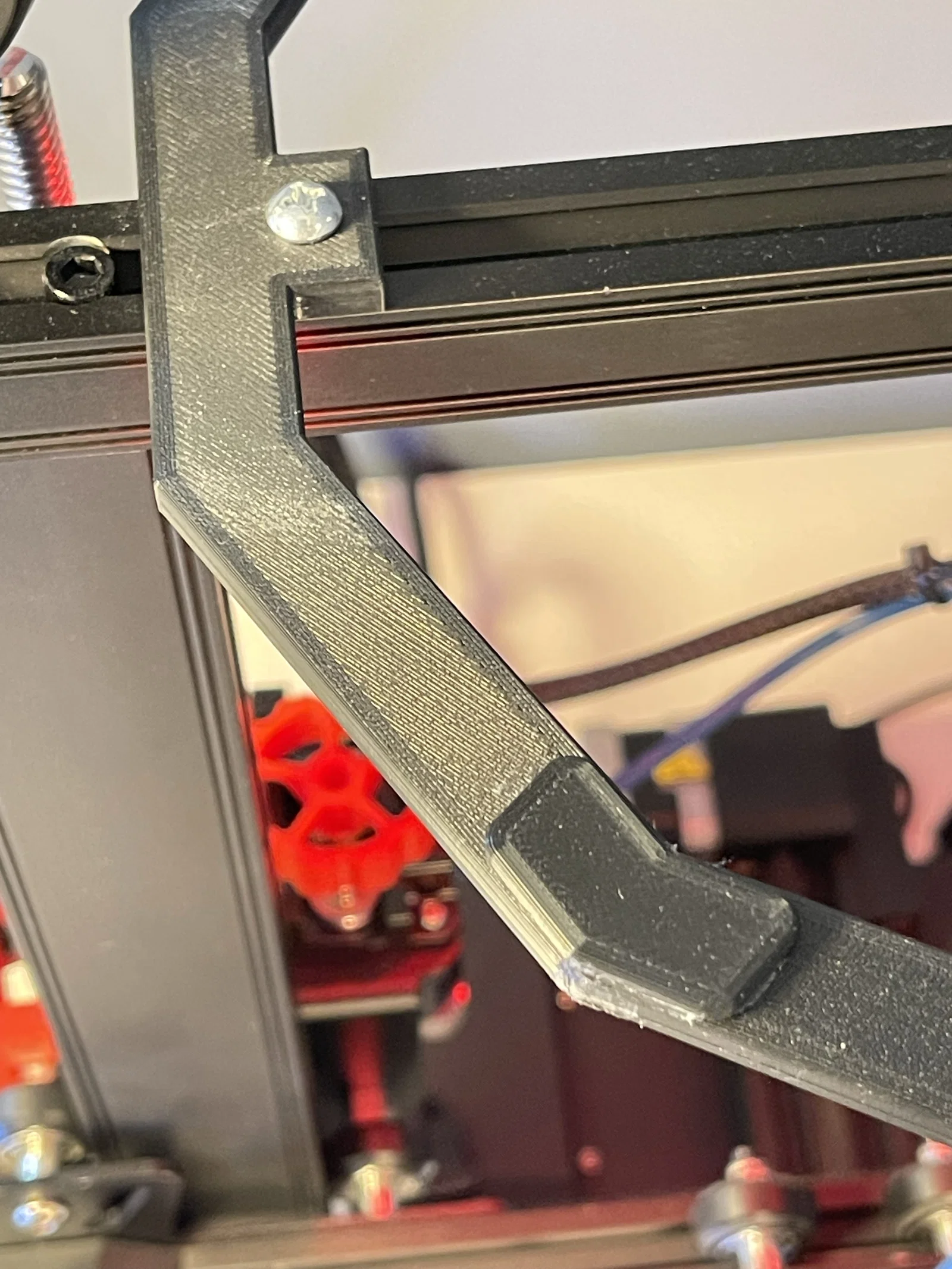

In xong, đặt lên mặt phẳng với khe (slot) quay xuống và dán các cạnh dạng [ lại với nhau bằng keo nến (hot glue) hoặc keo cyanoacrylate (keo 502). Joint caps có thể dán lên trên mối nối để tăng độ chắc, dù lớp keo dán sẵn của dây LED cũng sẽ giúp ổn định thêm.

Canh điểm cắt đầu tiên trùng với khe thoát dây (cable exit slot) gần ngàm bắt (fixing lug). Vừa đi vừa lột lớp film của băng keo dán, rồi cẩn thận dán dây LED vào đúng rãnh.

Bạn có thể hàn thêm dây mới để nối dài nếu muốn và đặt bộ controller đi kèm ở chỗ mà mắt IR không bị che. Chấm thêm một cục keo nến lên chỗ mối hàn sẽ giúp giảm lực kéo lên dây (strain relief) một chút.

** Mình có thêm một miếng spacer có thể scale trong slicer để tạo offset cho các thứ như Z-screws.

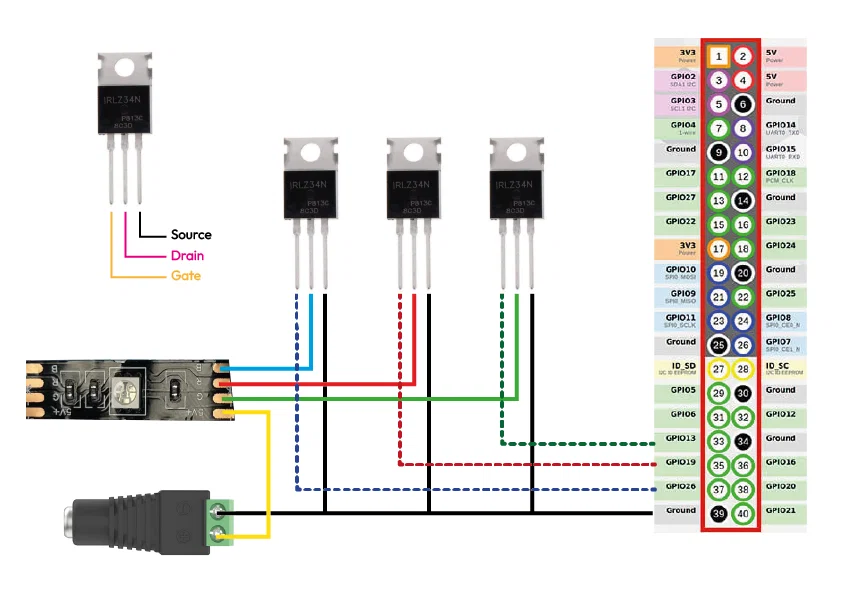

Mình quyết định nối dây LED vào vài transistor MOSFET, và điều khiển đèn bằng Raspberry Pi GPIO với plugin OctoRelay cho OctoPrint. Giờ đèn sẽ tự bật trước khi in, chuyển sang màu xanh khi in xong, rồi tự tắt sau 5 phút.

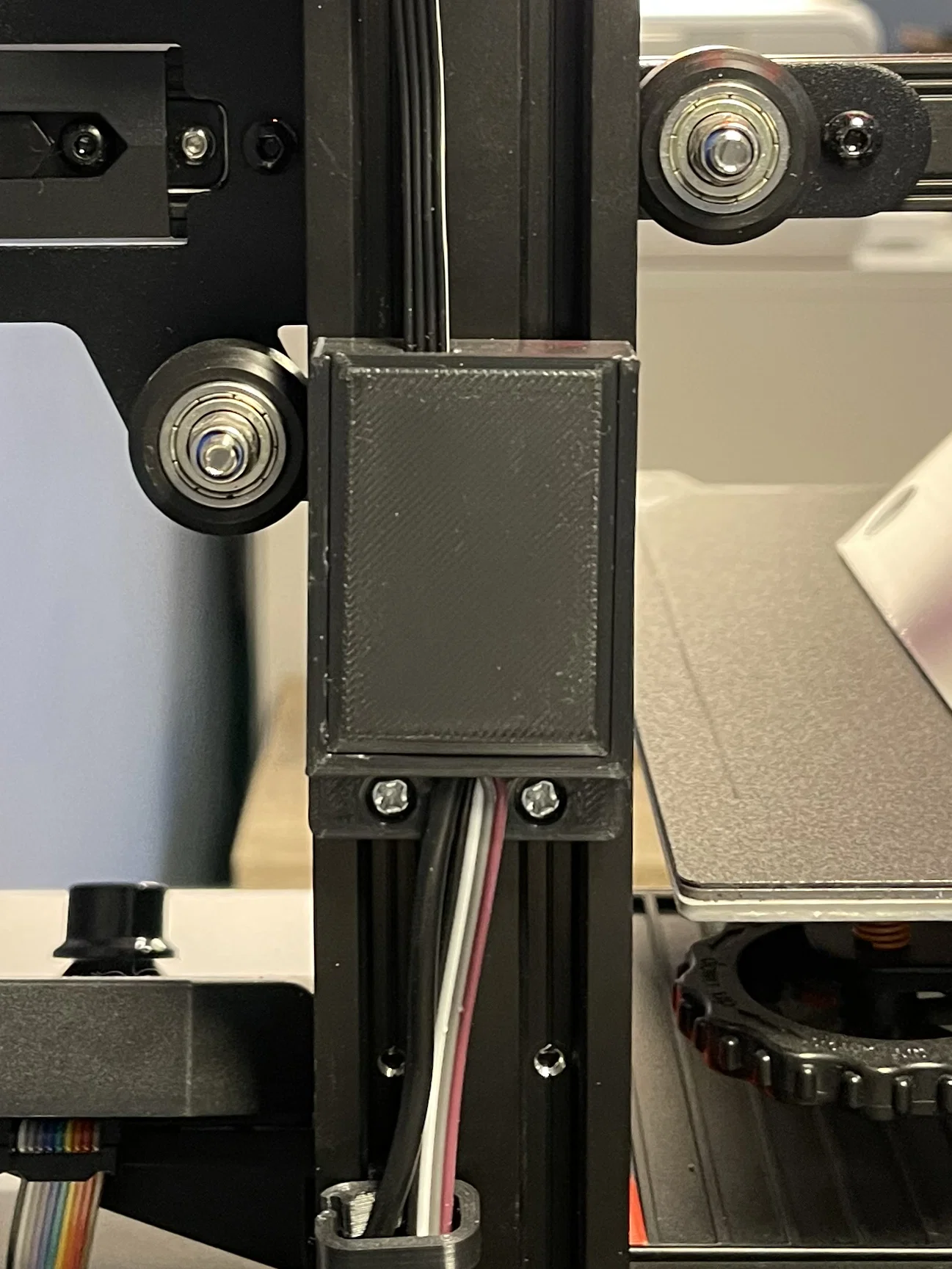

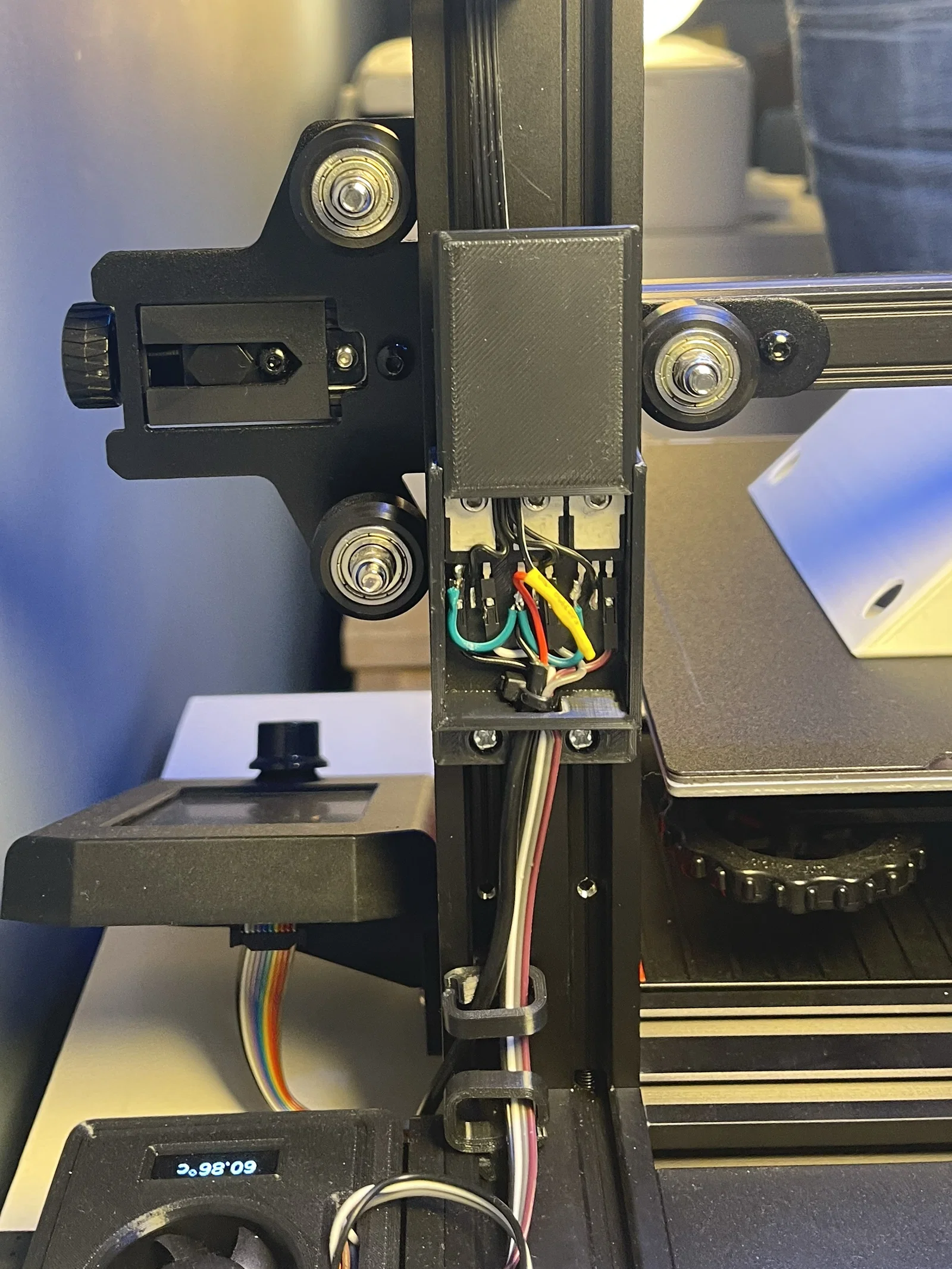

Giờ mình cũng đã kèm luôn file vỏ MOSFET case. Các transistors có thể bắt bằng ốc M3*6 Hex Socket Button Head Cap Bolts và nối bằng Dupont connectors.
