Giá đỡ LED strip Halo 10mm cho Ender 3 V2 (Ender 3 V2 Halo Light Led Strip Holder)

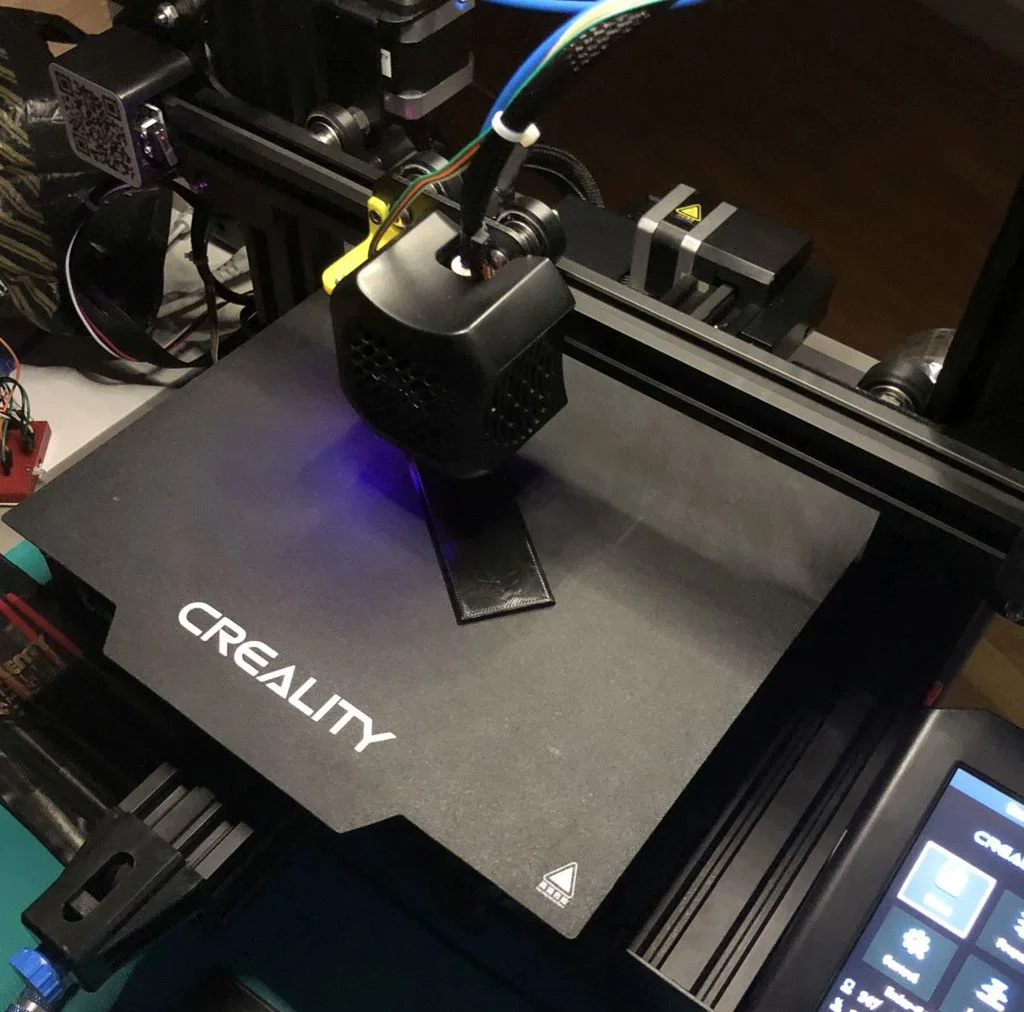

Mình cần một đèn chiếu trên (top headlight) cho máy in 3D Ender 3 V2, nên mình thiết kế một ngàm/khung giữ LED strip 10 mm kiểu halo low-poly.

Mình làm phần kết nối theo kiểu modular để sau này có thể gắn thêm hộp điện tử và công tắc.

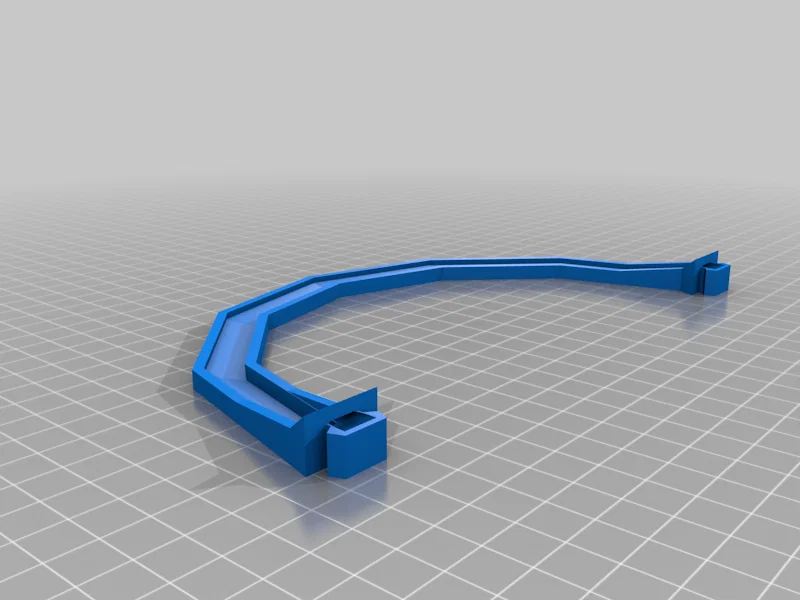

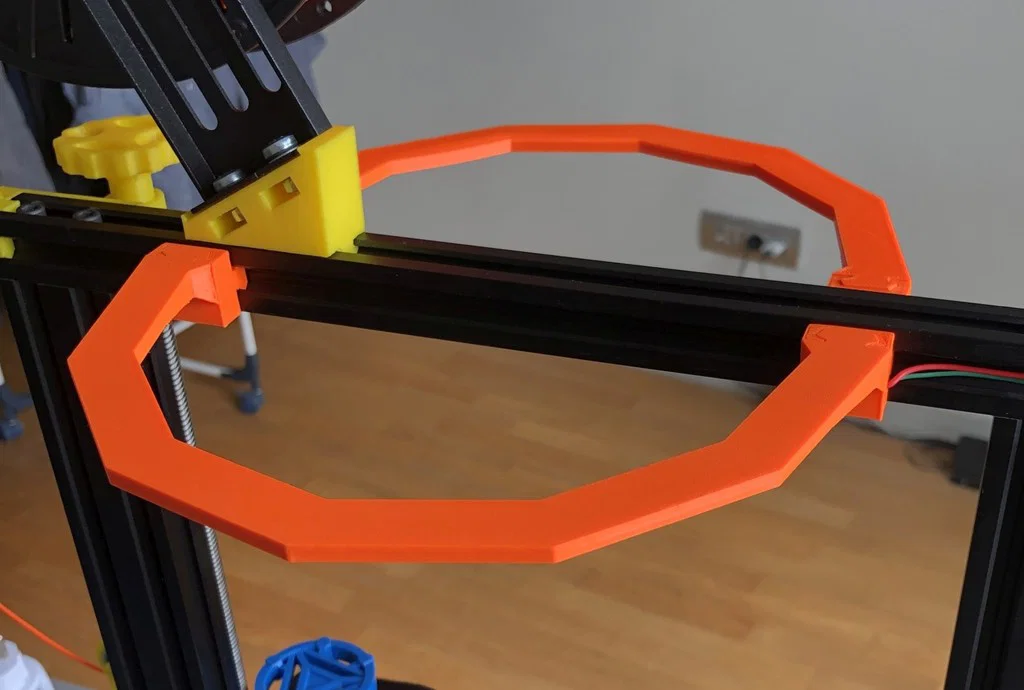

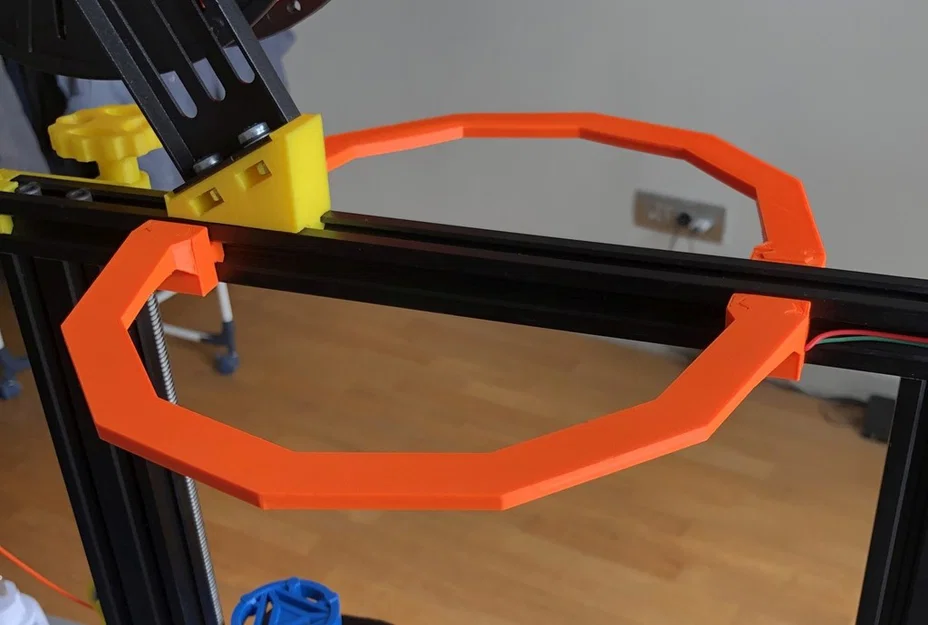

Nếu muốn làm halo tròn đầy đủ thì bạn cần in 4x phần halo_connect và 2x halo_led_strip_holder_10mm. Tuy nhiên cũng có thể chỉ dùng nửa halo, tức là chỉ chiếu sáng phía trước hoặc phía sau.

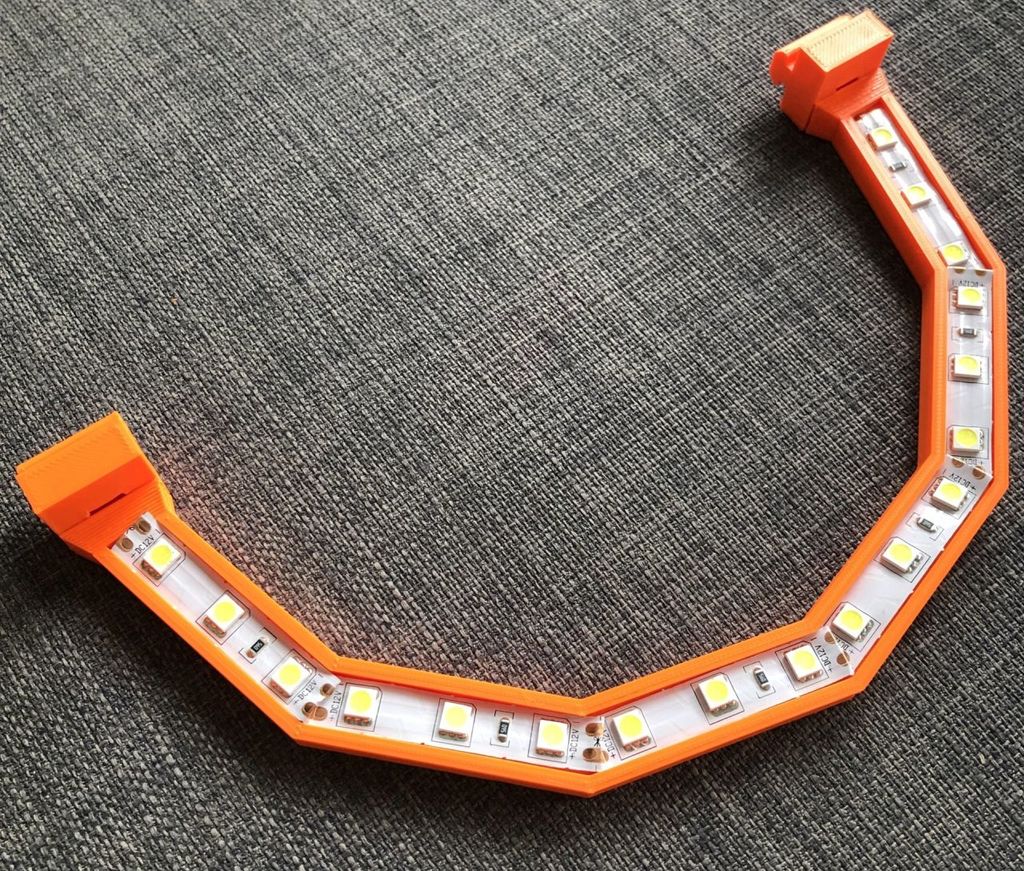

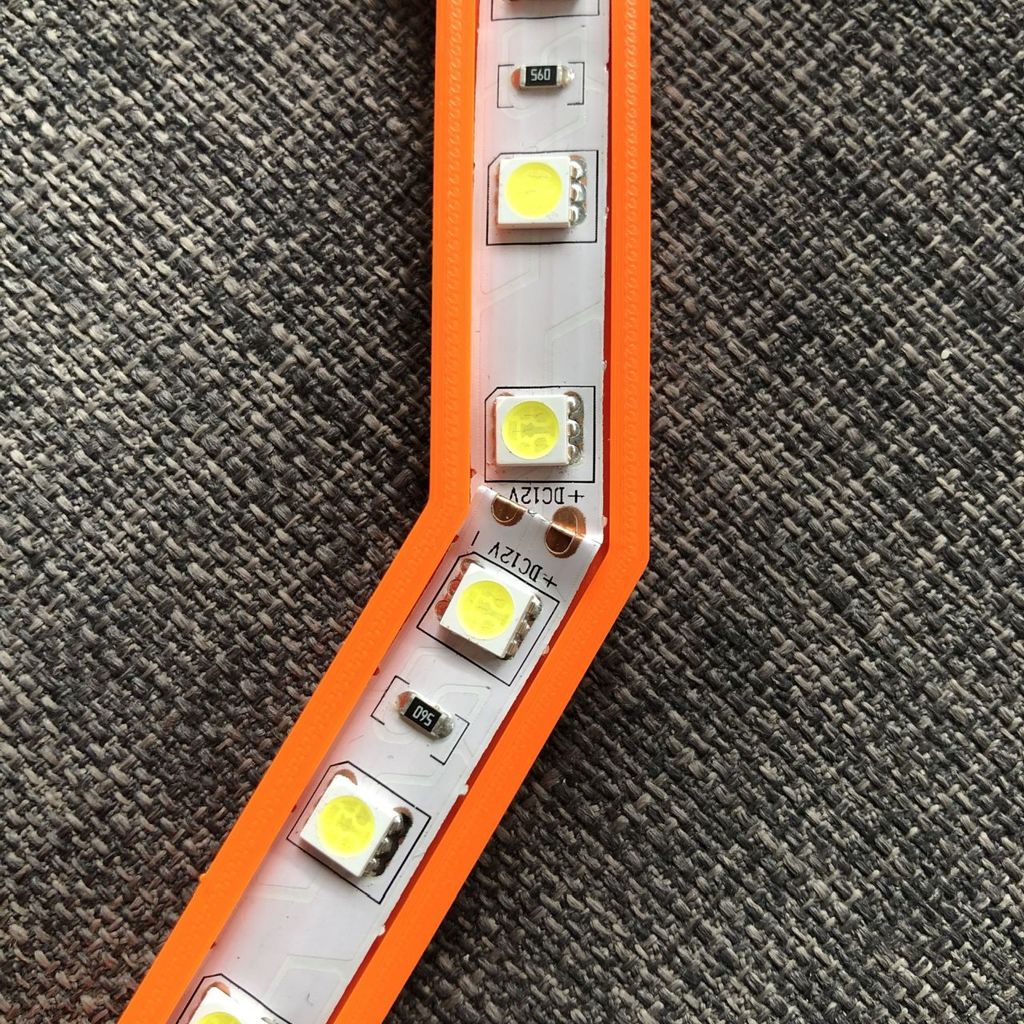

Trước khi lắp LED strip vào, hãy gập sơ LED strip tại đoạn cắt của nó để nó khớp với góc của ngàm. Xem hình mình upload: lắp sẽ khá khít và hơi khó nhét vào, nhưng bù lại bạn sẽ không cần keo hay băng dính theo cách này.

UPDATE 17.12.2021

Mình đã upload thêm phiên bản holder có khe rộng hơn cho những bạn gặp khó khi lắp các loại LED strip cứng, khó uốn.

Với bản khe rộng này có thể bạn sẽ cần dùng keo, lưu ý nha (:

UPDATE 27.11.2021

Xem thêm thiết kế hộp công tắc đi kèm >> https://www.thingiverse.com/thing:5147914

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

Yes

Resolution:

2mm

Infill:

10

Filament: Filamix PLA orange

Notes:

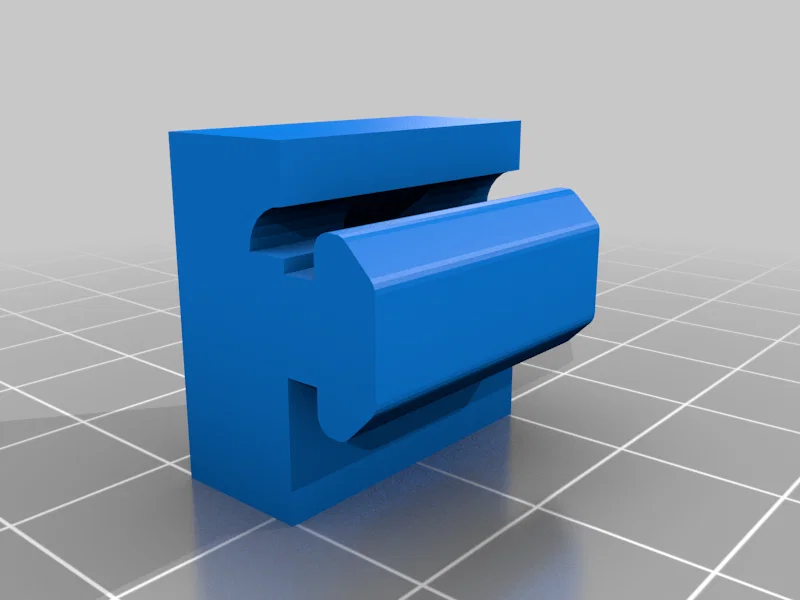

chỉ dùng support cho halo_connect.stl ở chế độ "touching buildplate" thôi!!
phần holder thì không cần support.

không cần buildplate adhesion cho phần holder!!

phần connect cũng không cần buildplate adhesion, trừ khi bạn vốn hay bị vấn đề bám dính filament nói chung..

Category: 3D Printer Accessories
