Raspberry Pi Compute Cluster - F90III-Y

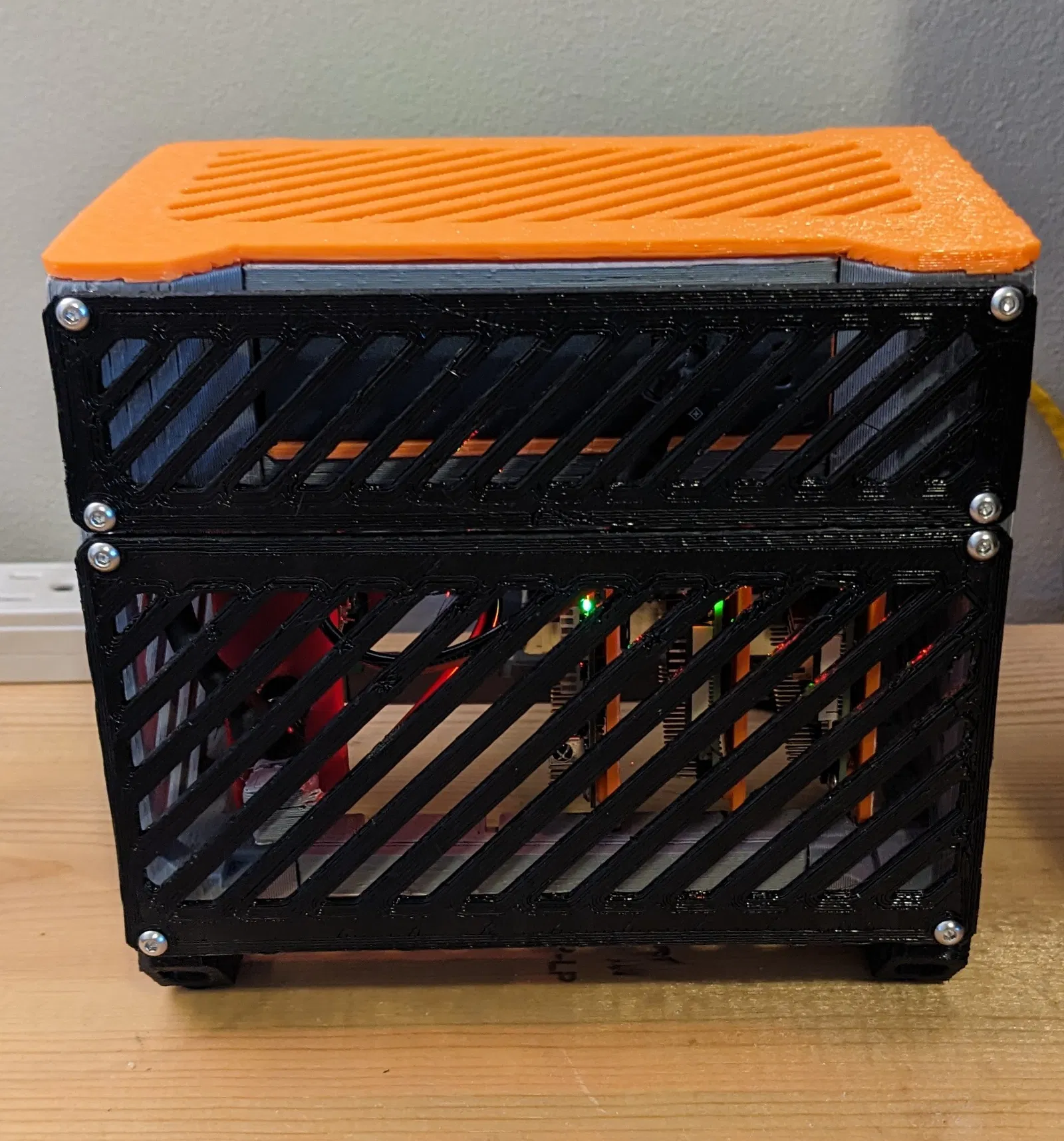

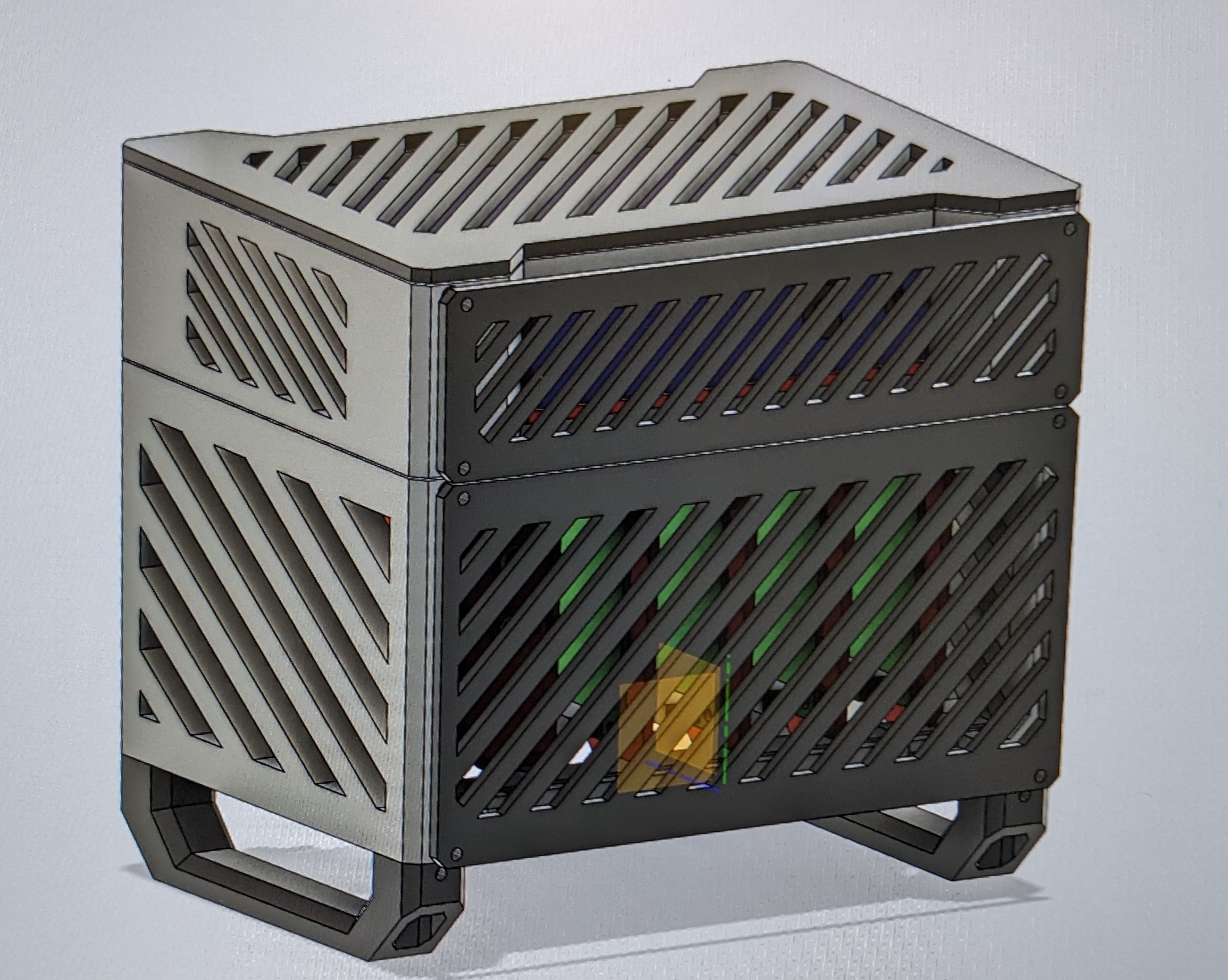

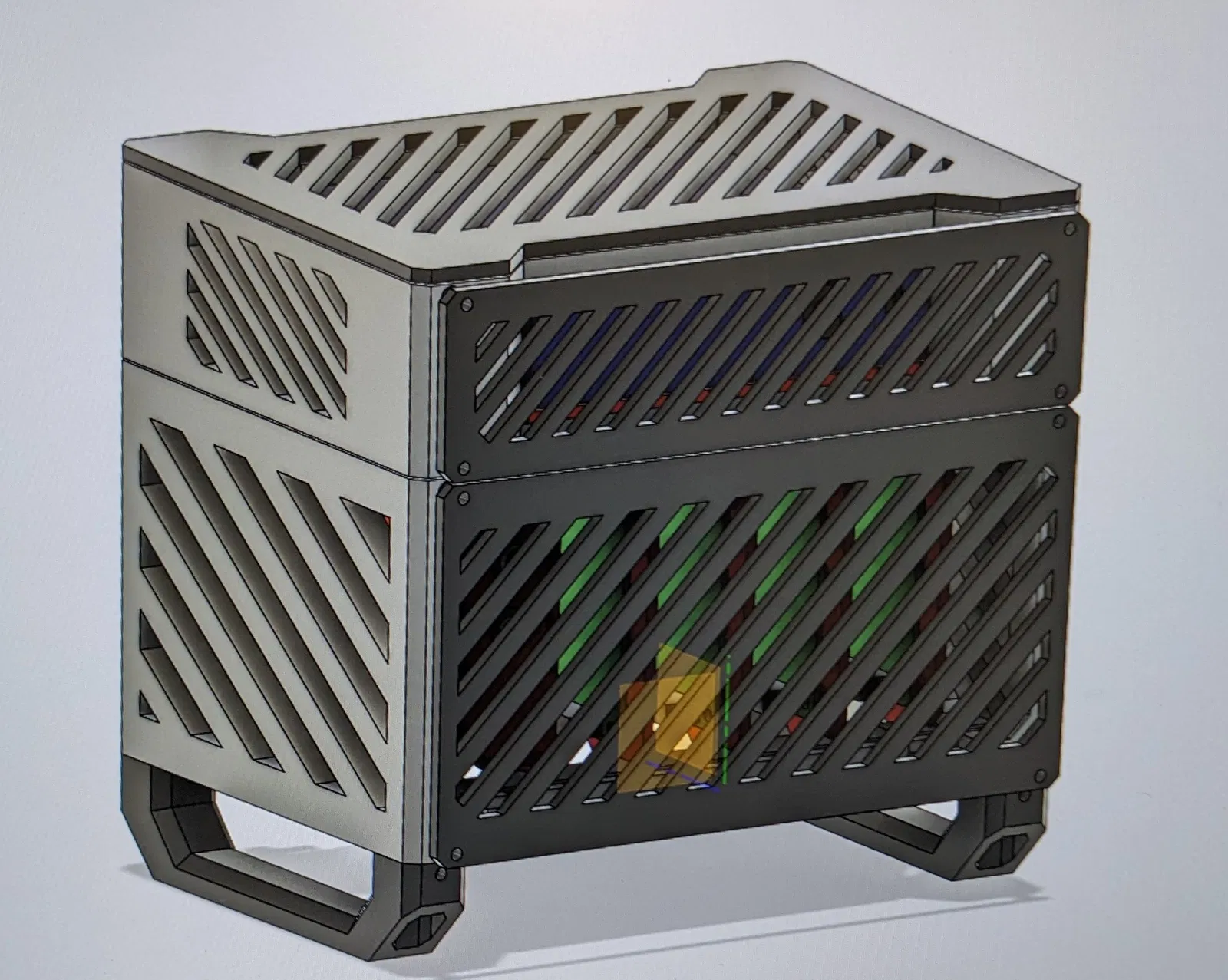

Cảm ơn bạn đã xem dự án của mình. Mình khuyến khích mọi người nếu muốn sửa đổi thiết kế thì tự làm ray nối để có thể gắn bao nhiêu Pi tùy thích. Các vỏ máy lồng vào nhau nên bạn có thể mở rộng theo chiều dọc và chiều ngang tùy theo nhu cầu của mình. Bài đăng này bao gồm vỏ máy cốt lõi và vỏ cho bộ chuyển mạch mạng TL-SG105. Phần cứng yêu cầu cho dự án cũng như các liên kết Amazon được liệt kê bên dưới.

Hiện tại mình chưa có hướng dẫn lắp ráp nhưng dự định sẽ làm trong tương lai. Nếu gặp bất kỳ sự cố nào, vui lòng nhắn tin cho mình, mình sẽ cố gắng phản hồi nhanh nhất có thể. Nếu bạn làm được một cái, vui lòng đăng bài làm của bạn. Mình mong chờ được thấy những sự mở rộng mà mọi người thực hiện cho thiết kế.

Phần cứng đã sử dụng

Nguồn điện DC 12V, công suất tối thiểu 10 ampe số lượng - 1

Ốc máy M3 - Liên kết Amazon: https://www.amazon.com/gp/product/B07CYNKLT2/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

M3x12 - số lượng 12 M3x6 - số lượng 8 M3x5 - số lượng 4 cho mỗi khay sbc

Bộ chuyển đổi Buck - Liên kết Amazon: https://www.amazon.com/gp/product/B07RVG34WR/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

số lượng 4

Lưu ý: Chúng sẽ không được đặt sẵn ở 5V, bạn sẽ cần tự điều chỉnh. Sau đó kết nối 4 bộ song song để cung cấp cho bạn 12 ampe. Điều đó sẽ hỗ trợ 4 sbc của bạn nếu bạn đang sử dụng Pi hoặc Libre AML-S905X-CC.

Jack nguồn DC không cần hàn - Liên kết Amazon: https://www.amazon.com/gp/product/B015OCV5Y8/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

số lượng 6

Linh tinh: Mình đã tự làm cáp micro USB để cấp nguồn cho các sbc. Nếu muốn, bạn có thể sử dụng một số cáp nguồn góc vuông rẻ tiền miễn là chúng đủ mỏng để không bị vướng vào đầu nối phía sau phía trên. Mình đã nối tất cả chúng với một jack cắm hình tròn đực để kết nối với các jack cắm hình tròn cái của mô-đun nguồn.
