Adapter stabilizer phím space bar & right shift low profile cho Logitech MX Mechanical

CÁC FILE V2 ĐÃ CẢI TIẾN ĐƯỢC KHUYẾN NGHỊ. Lắp đặt dễ hơn và các ngàm/kết nối chắc chắn hơn. Có thể bạn sẽ cần tinh chỉnh vài thông số in và in lại để mọi thứ khớp ngon lành, nhưng với cỡ 1 gram filament và 3 phút in thì mình thấy công đó rất đáng.

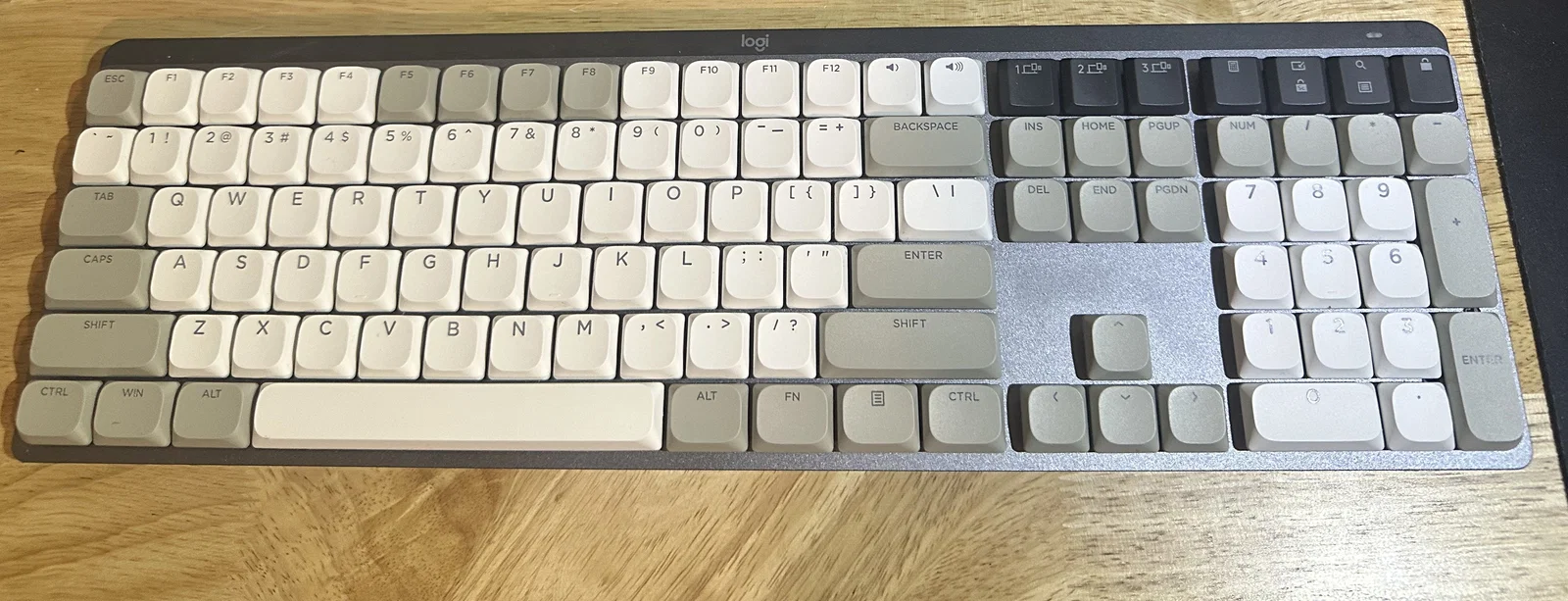

Bàn phím cơ MX full-size của Logitech nhìn rất “ưng”, nhưng tiếc là lại dùng khoảng cách stabilizer không theo chuẩn ở phím right shift và space bar. Các adapter in 3D này được thiết kế để dán (glue) lên keycap tiêu chuẩn bên thứ ba, giúp keycap gắn vừa với stabilizer “khác chuẩn” của Logitech. Adapter có tính tự canh (self aligning), chỉ cần superglue và kềm cắt đầu phẳng (flush cutters), chịu được nozzle tới 0.6mm, và theo cảm nhận tay tai của mình thì bấm nghe/đã như các phím còn lại, thậm chí còn tốt hơn.

Các adapter này được thiết kế dựa trên bàn phím MX mechanical full-size và bộ keycap XVX low profile, với phần stabilizer nhô ra khoảng 1.5mm và stem stabilizer dài 4.5mm. Mình nghĩ MX mini không bị lỗi/phần “right shift” này, nhưng mình không có để xác nhận.

Print settings

Mình dùng nozzle 0.6mm (bực mình Bambu vì thay nozzle hơi cực), nên 0.6mm hoặc nhỏ hơn đều ổn.

Nếu slicer của bạn có, hãy dùng chế độ slicing Arachne.

Chi tiết được thiết kế cho layer height 0.3mm.

Vật liệu bền và bám lớp tốt như PETG là hợp nhất.

Infill 100%, nhưng các chi tiết nhỏ vậy thường cũng khó mà kích hoạt sparse infill.

Vì có các chi tiết nhỏ, có thể cần chỉnh thêm để in phần ngàm stabilizer cho ra đẹp. Với mình thì: tăng max fan trong profile PETG lên 80% cho các lớp ngắn, hạ minimum speed xuống 10mm/s, và in cả hai món cùng lúc để tăng thời gian làm mát giữa các lớp. Có thể vẫn cần tỉa nhẹ bằng flush cutters.

Lắp phím Shift

Phần này dễ vì dùng ngay các ngàm stabilizer sẵn có làm chuẩn canh, không cần cắt hay chỉnh sửa gì.

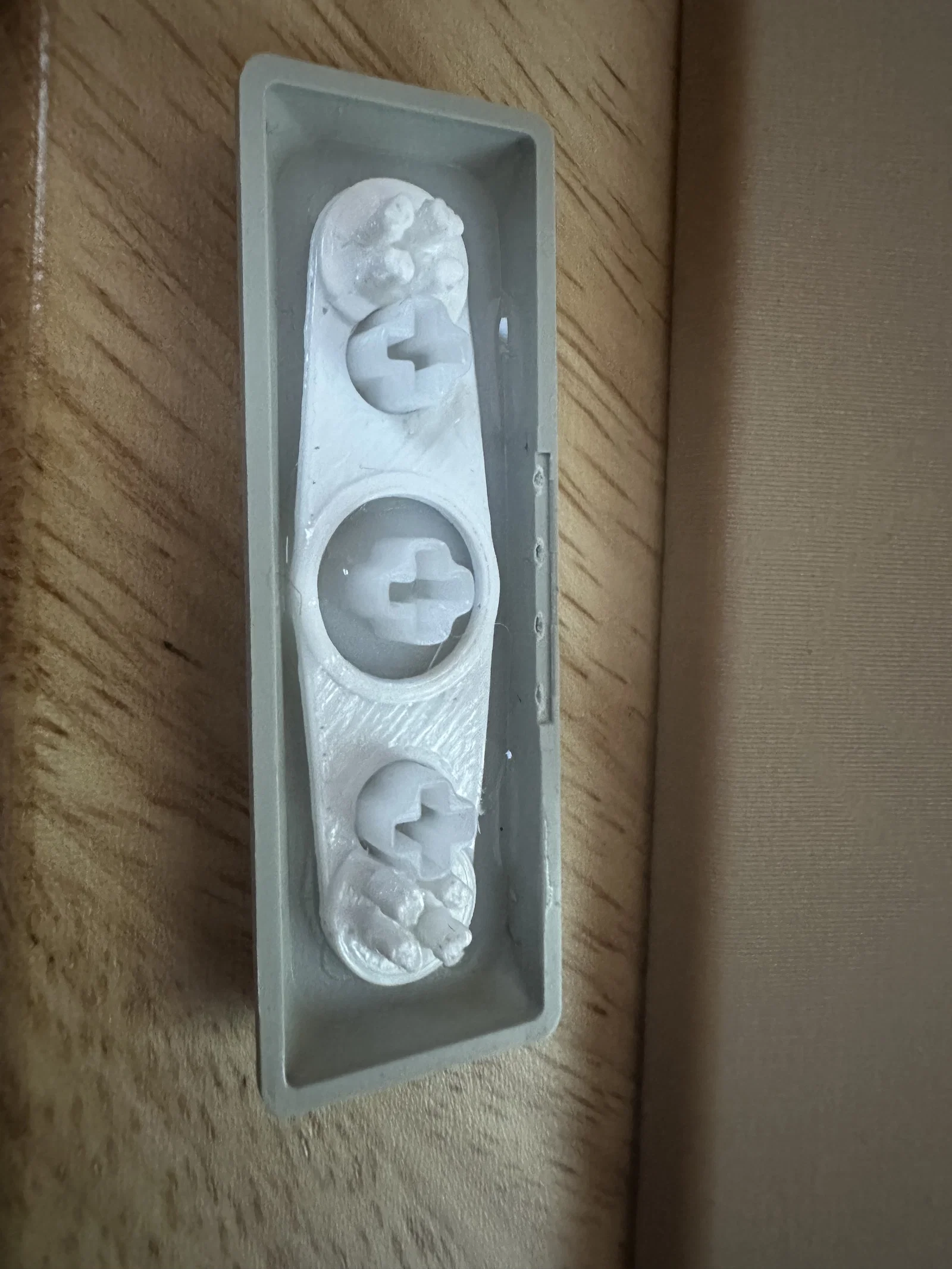

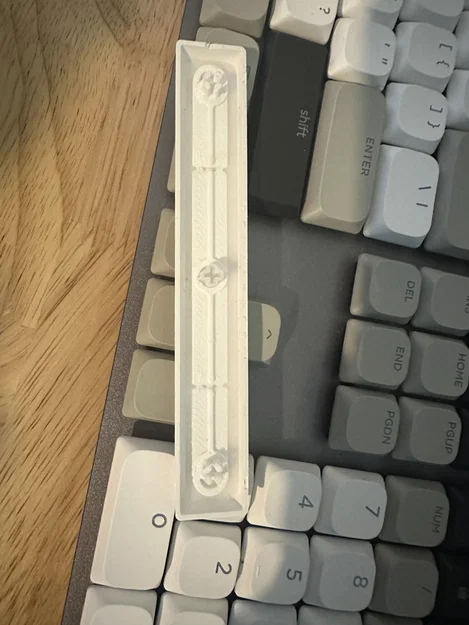

Đầu tiên, in adapter và thử lắp lên key shift. Hai lỗ ngoài của adapter phải ôm sát vào ngàm stabilizer zin mà không làm chi tiết bị cong hay biến dạng, và mặt trên của ngàm in ra nên gần như ngang với mặt trên của ngàm zin.

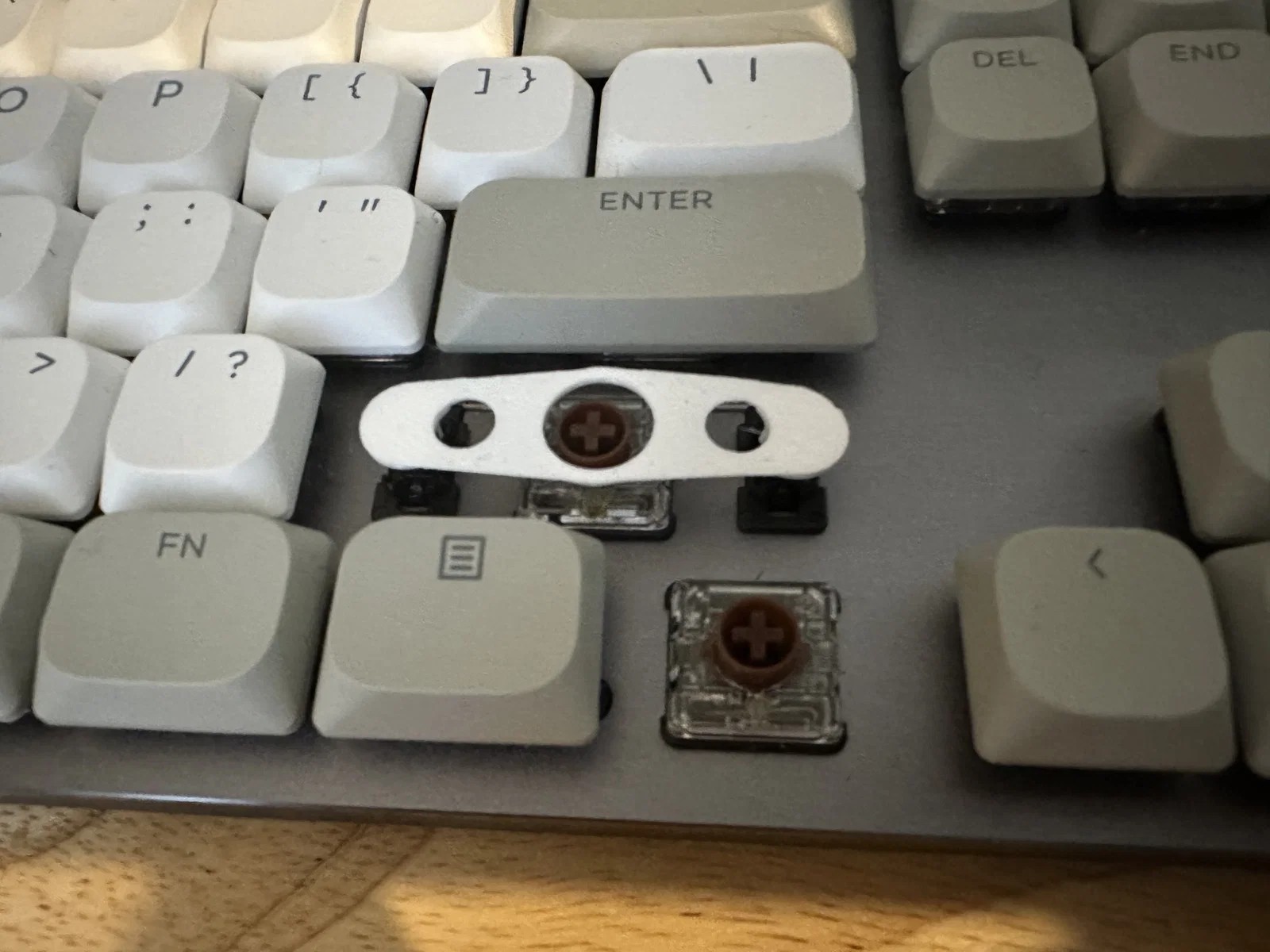

Tháo adapter khỏi keycap và thử gắn adapter vào stabilizer trên bàn phím. Xác nhận phần trên của stabilizer có thể chạm đáy (bottom out) vào mặt dưới của ngàm, và ngàm kẹp stabilizer đủ chắc. Nhích adapter đã lắp lên xuống để chắc chắn không bị cạ hay kẹt. Giờ lắp key shift lên trên và bấm thử vài cái. Nếu có gì không khớp hoặc cảm giác chưa “ngon”, thử xử lý hậu kỳ, đổi setting slicer, hoặc chỉnh kích thước trong file step.

Nếu mọi thứ ổn, tháo key và adapter ra khỏi bàn phím rồi dán bằng superglue. Đặc biệt cẩn thận đừng để keo dính lên hoặc gần stabilizer ở giữa. Để keycap đủ thời gian cho keo khô/đóng rắn.

Lắp phím Space Bar

Phần này khó hơn vì vị trí stabilizer bị chồng lấn. Để xử lý, bạn phải cắt bớt một phần stabilizer trên keycap trước khi dán adapter in vào. Vết cắt hơi “kén”, nên cân nhắc tập trên một key không dùng. Cắt nhiều nhát nhỏ bằng flush cutter thường an toàn hơn là cắt một phát.

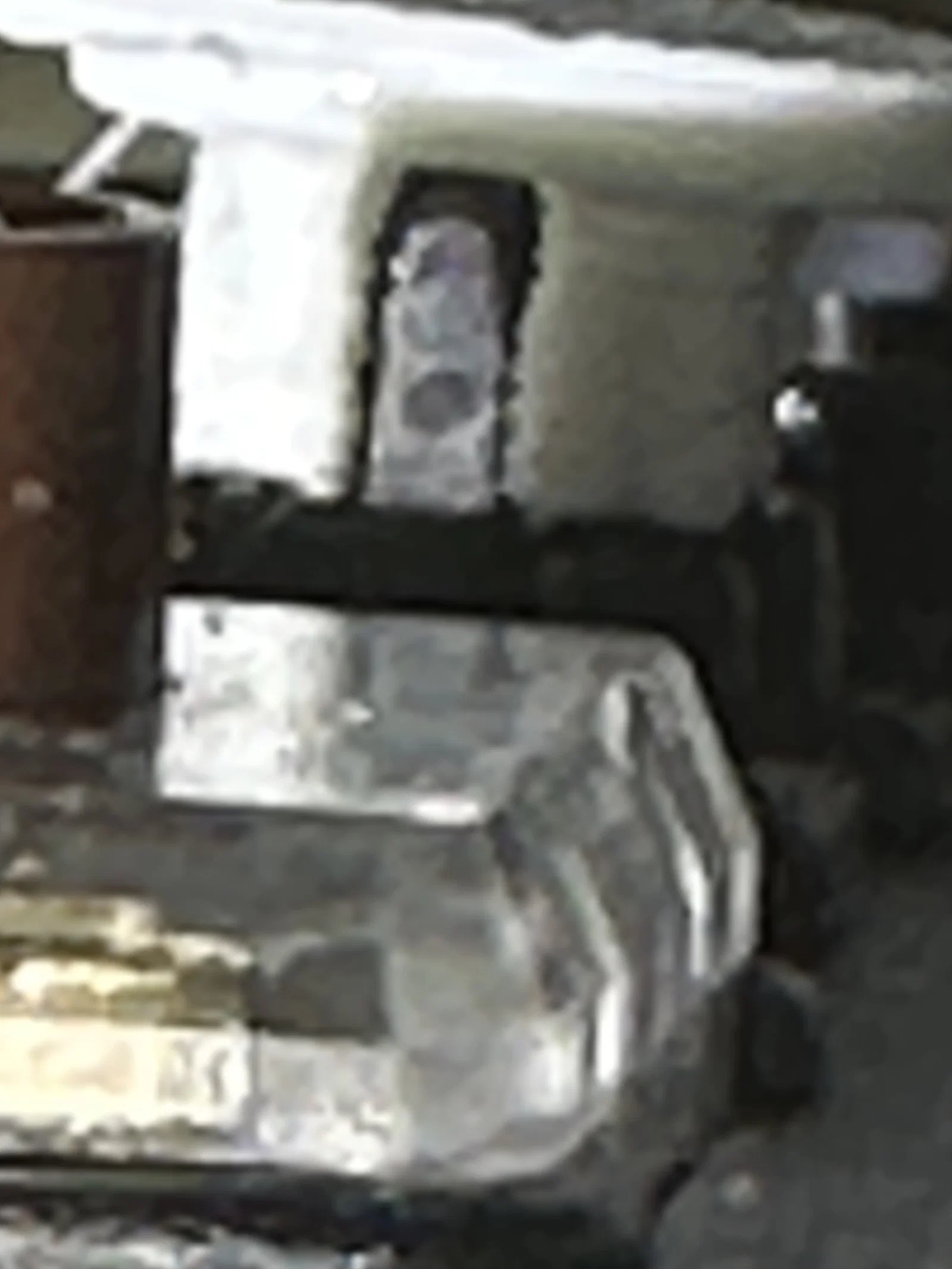

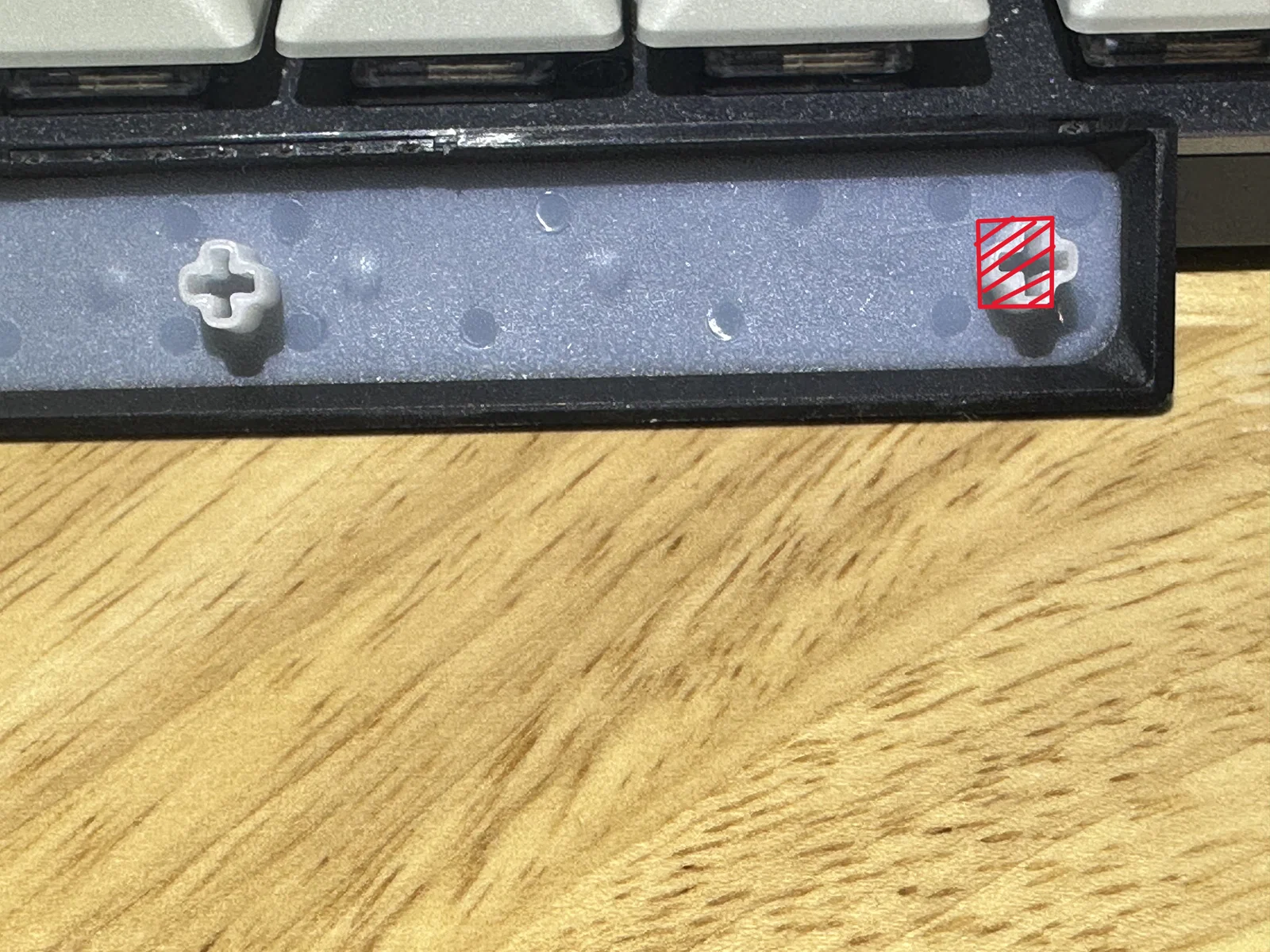

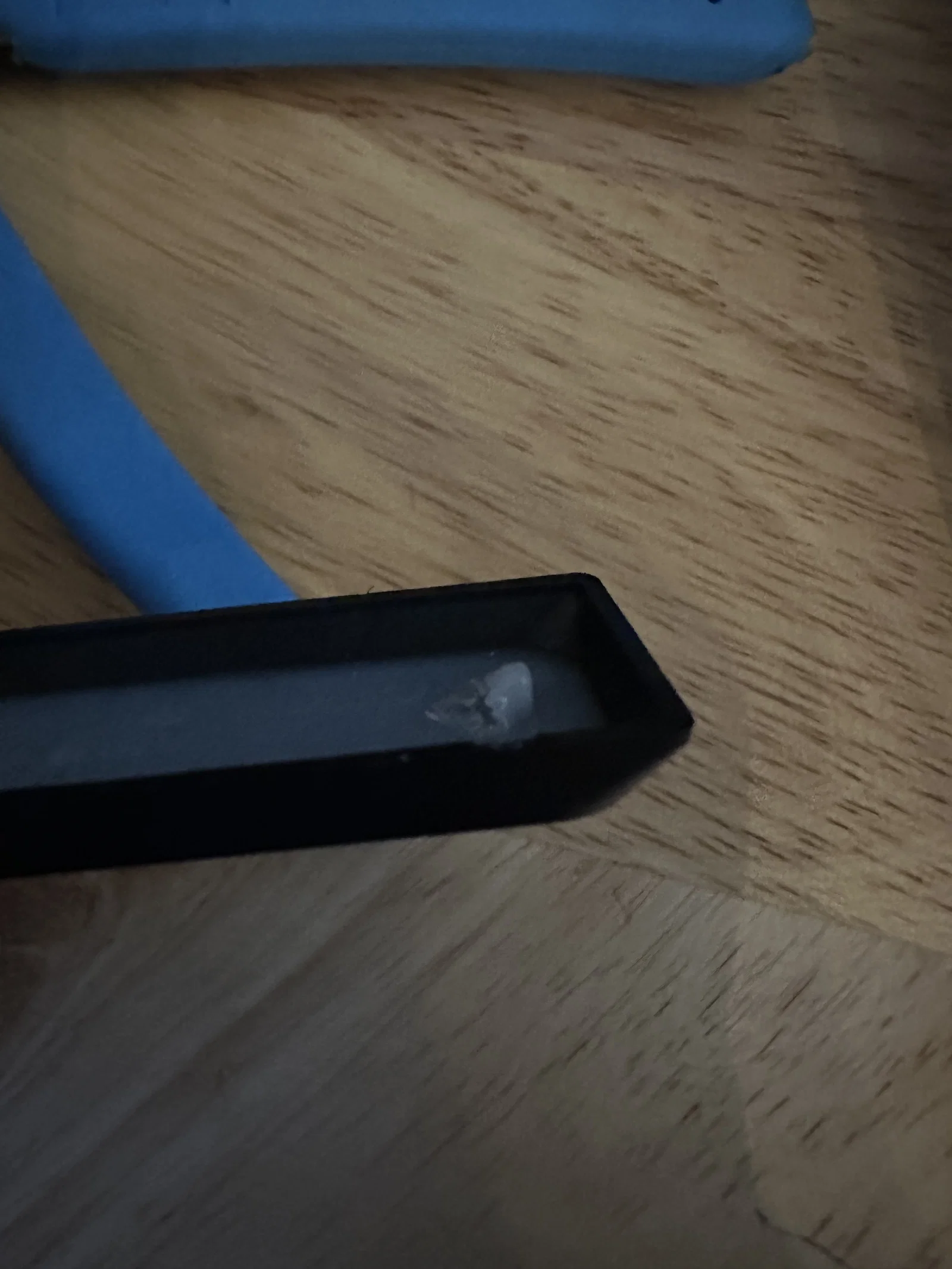

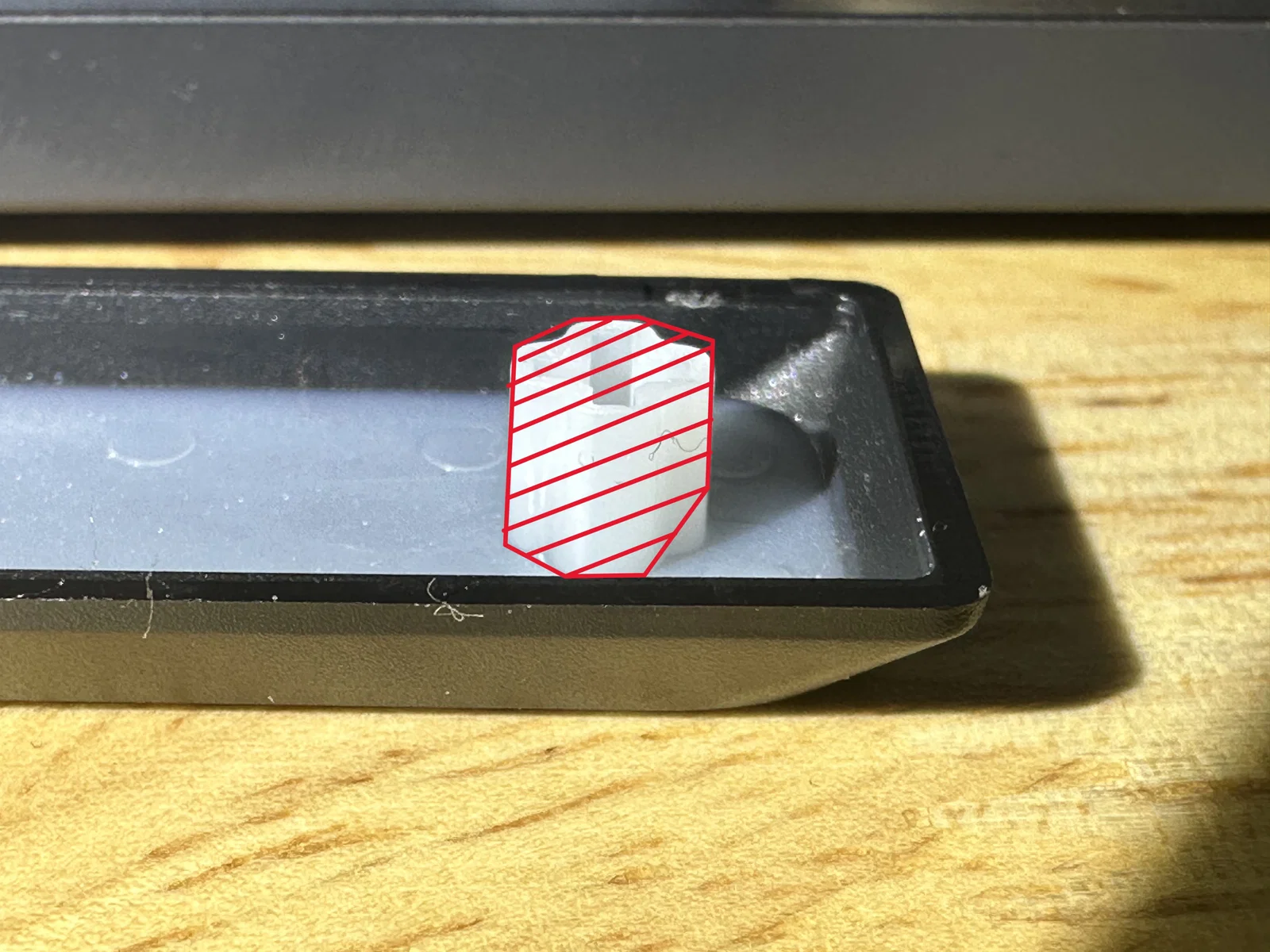

Lấy space bar bạn định gắn lên bàn phím, dùng flush cutters cắt bỏ 3/4 phần trong của stabilizer ngoài (outer stabilizers). Có hình minh hoạ khu vực mình nói. Phần này cần cắt sát (flush) với đáy key. Sau đó cắt nốt 1/4 còn lại theo góc chếch lên tính từ tâm stabilizer. Cái “gờ” nhỏ còn lại này sẽ dùng làm mốc canh (alignment feature).

Cho Space Bar V2

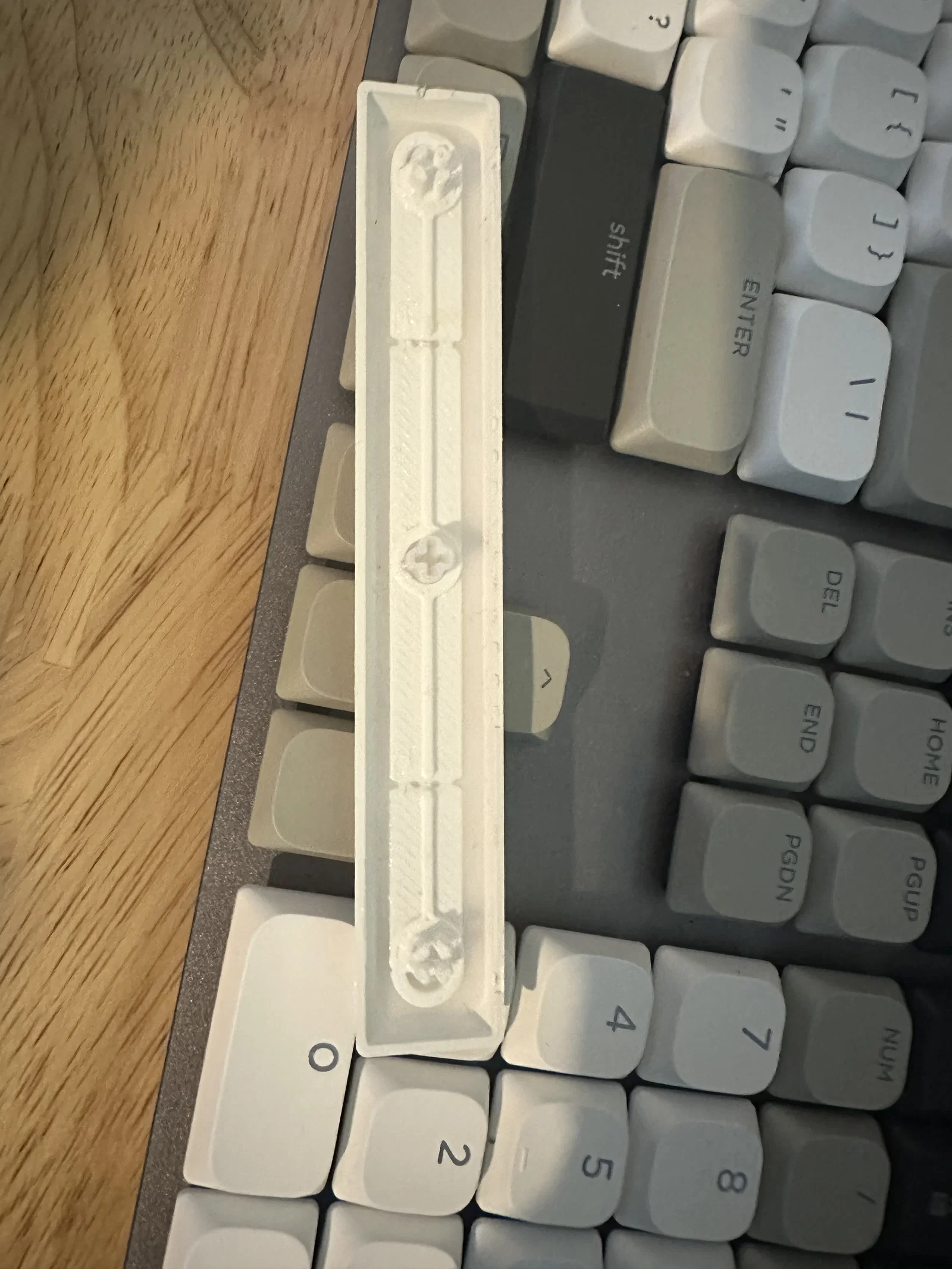

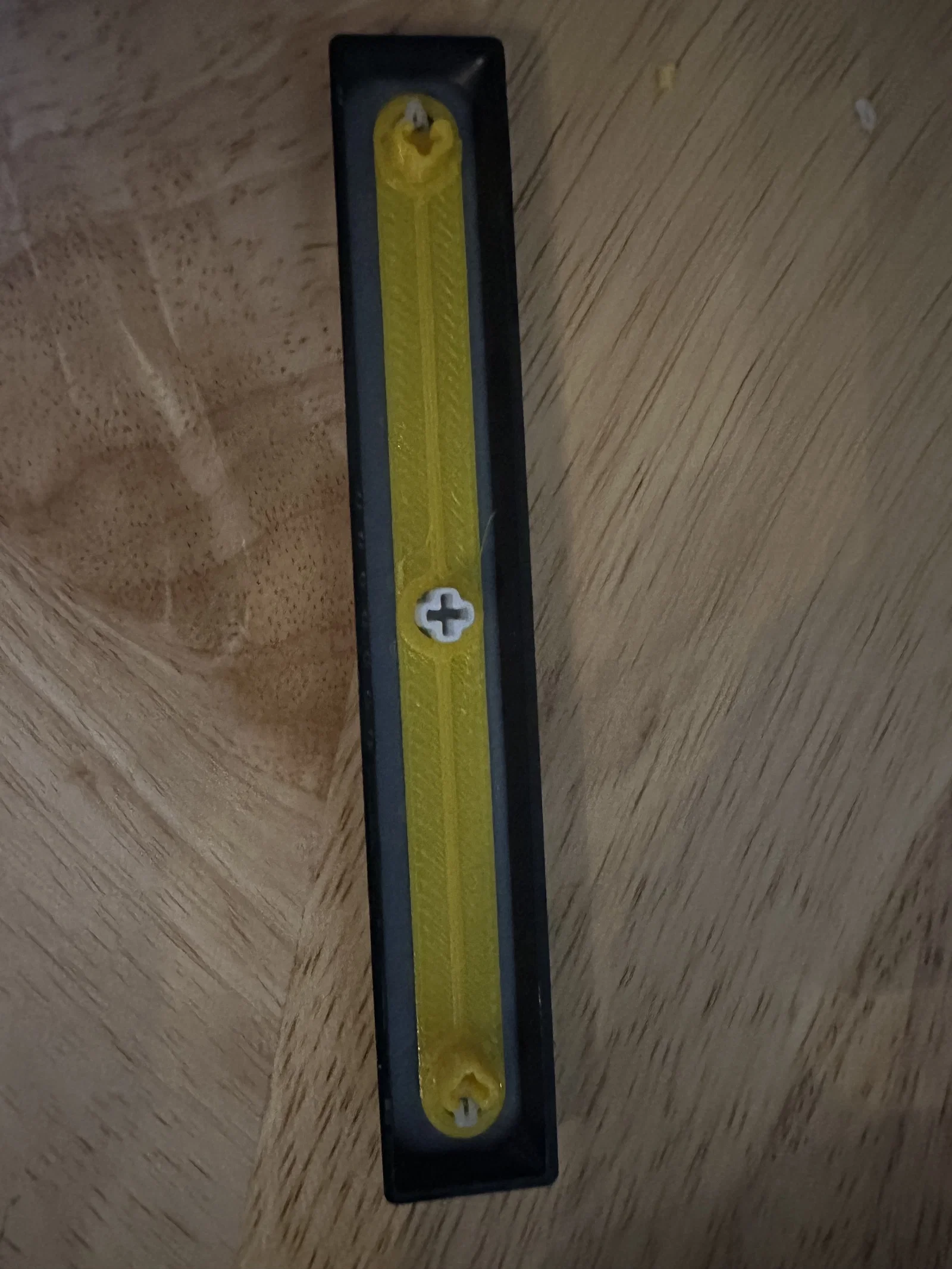

Thử lắp adapter lên keycap spacebar bằng cách trượt lỗ giữa xuống sát đáy stabilizer giữa, rồi ấn hai lỗ ngoài vào các “gờ” còn lại từ stabilizer zin. Trên mẫu của mình thì fit khá khít, kiểu khít là yên tâm. Nếu thấy ổn, bạn có thể thử lắp space bar + adapter lên bàn phím. Nếu bị cạ, kẹt, hoặc không khớp, chỉnh tương tự như phần shift.

Nếu mọi thứ ổn, tháo key và adapter ra khỏi bàn phím rồi dán bằng superglue. Đặc biệt cẩn thận đừng để keo dính lên hoặc gần stabilizer ở giữa. Để keycap đủ thời gian cho keo khô/đóng rắn.

Cho Space Bar V1 (không khuyến nghị)

Cách kiểm tra độ khớp tương tự như phím shift, nhưng bạn sẽ không thể lắp keycap lên stabilizer để bấm thử do bị cấn. Ngoài ra việc canh của space bar sẽ không chính xác bằng vì các mốc canh không to hoặc không đồng đều.

Tháo adapter space bar ra khỏi bàn phím. ĐỪNG DÁN ADAPTER SPACE BAR NGAY Ở BƯỚC NÀY. Phần giữa của adapter này được thiết kế để tháo bỏ sau khi hai đầu đã được dán cố định. Nếu không tháo, nó sẽ cấn vào switch. Thiết kế này nhằm hỗ trợ canh thẳng, nên quy trình mới khác với phím shift.

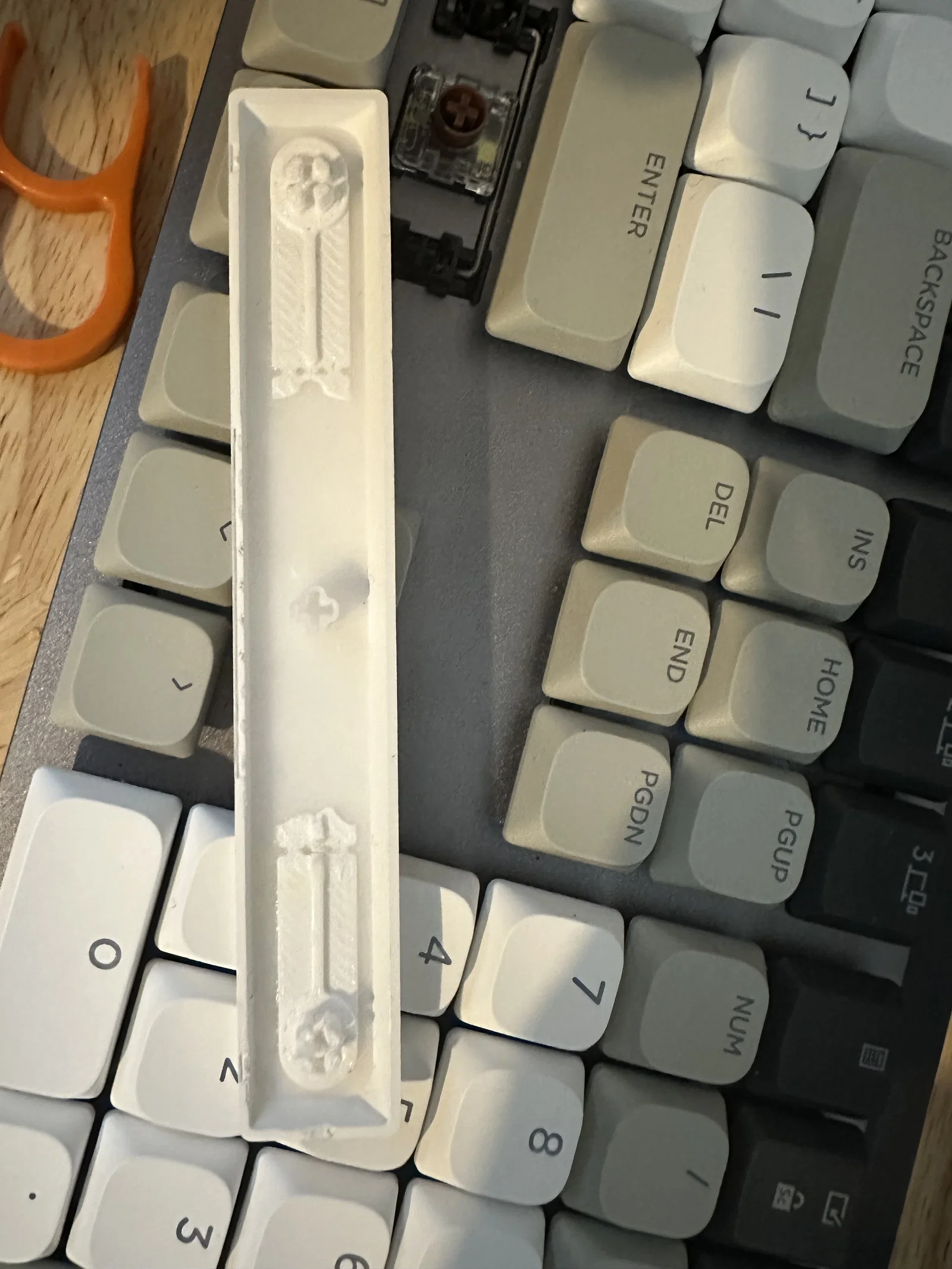

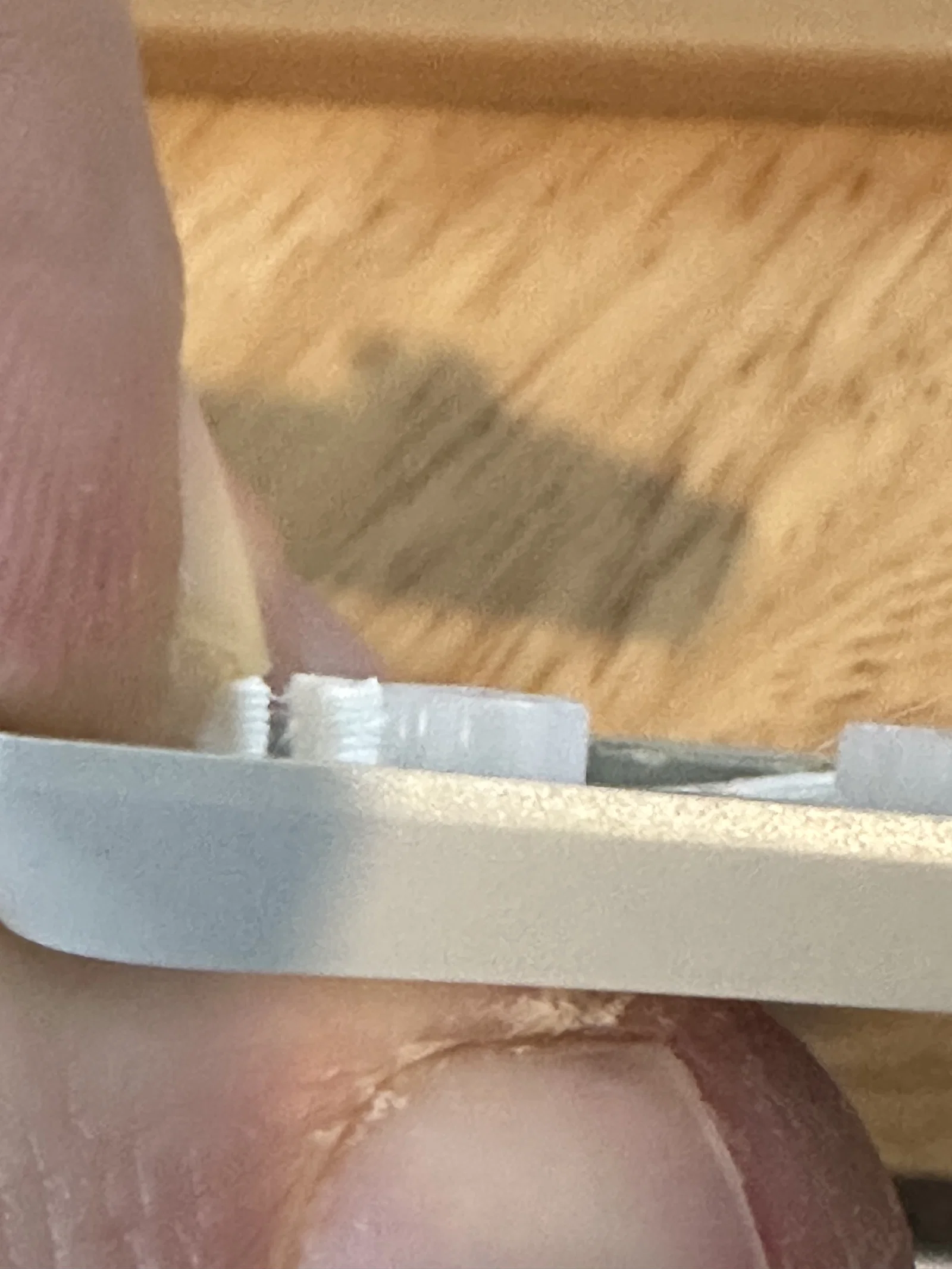

Canh adapter vào space bar. Khi thấy ổn, giữ adapter cố định ở giữa và nhấc một đầu lên. Nó sẽ gập ở đoạn có đường răng cưa/perforated. Bôi superglue vào mặt dưới của phần ngàm stabilizer/phần canh và ép xuống đúng vị trí. Giữ lực tới khi nó không còn xê dịch. Lặp lại với bên còn lại. Dùng dao hobby hoặc flush cutters cắt theo các đường perforation. Tháo miếng giữa của adapter ra. Nếu bạn lỡ dán dính quá nhiều phần này thì có thể phải cắt adapter sâu xuống hơn như trong hình, hơi “oops”. Nếu cần, bôi thêm keo dưới các mép chưa dính và vào lỗ nhỏ nơi có các “nub” canh, nhớ tránh xa phần ngàm stabilizer. Chờ keo khô hoàn toàn.

Khi khô hẳn là bạn sẵn sàng gắn lên bàn phím rồi đó!
