Tool Canh Chỉnh Offset IDEX (Idex Offset Calibration Tool)
Tool dùng để calibrate offset X và Y cho máy in IDEX. Có bản coarse/fine/extra fine, kèm file 3MF và STL. In “base” bằng extruder chính, “tool” bằng extruder 2 để đọc sai lệch và chỉnh đến vạch 0.
Mô tả
Một món tool in rất nhanh để canh chỉnh offset X và Y cho máy in IDEX. File gồm bản fine, extra fine và coarse ở cả định dạng 3mf và STL (dành cho slicer không hỗ trợ 3mf).

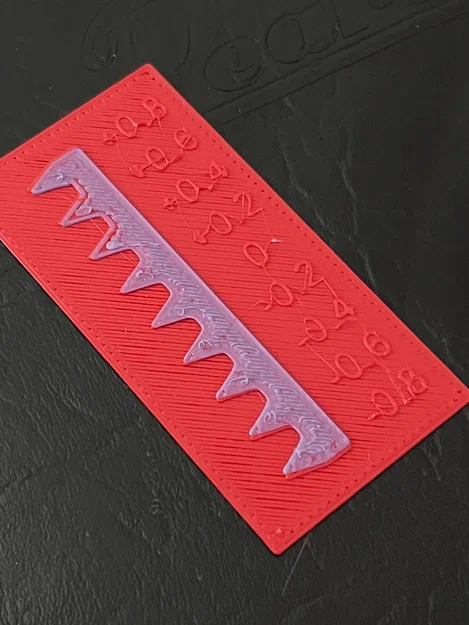

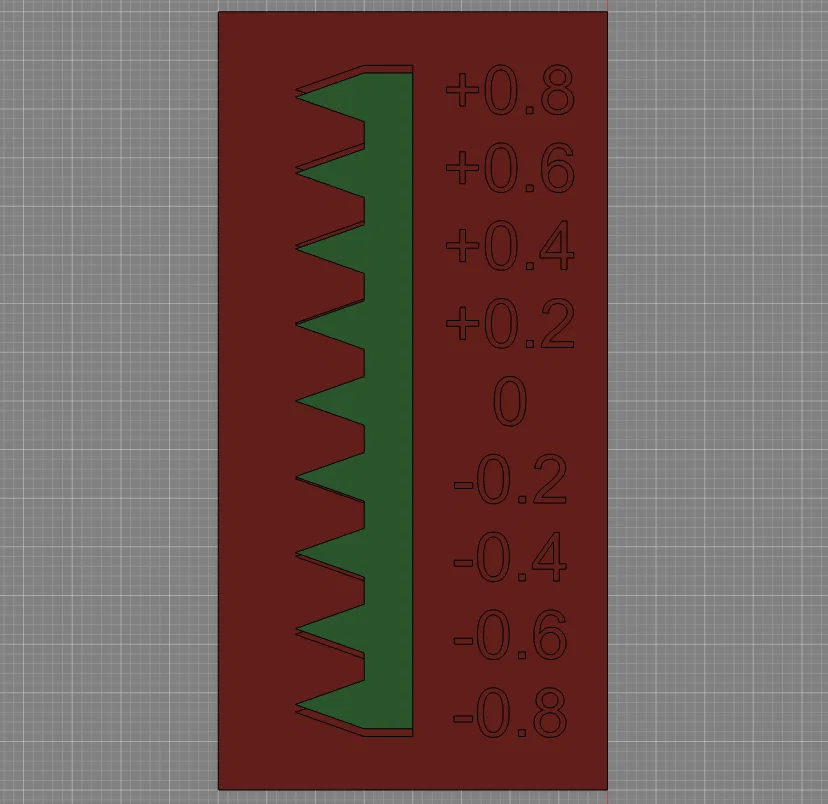

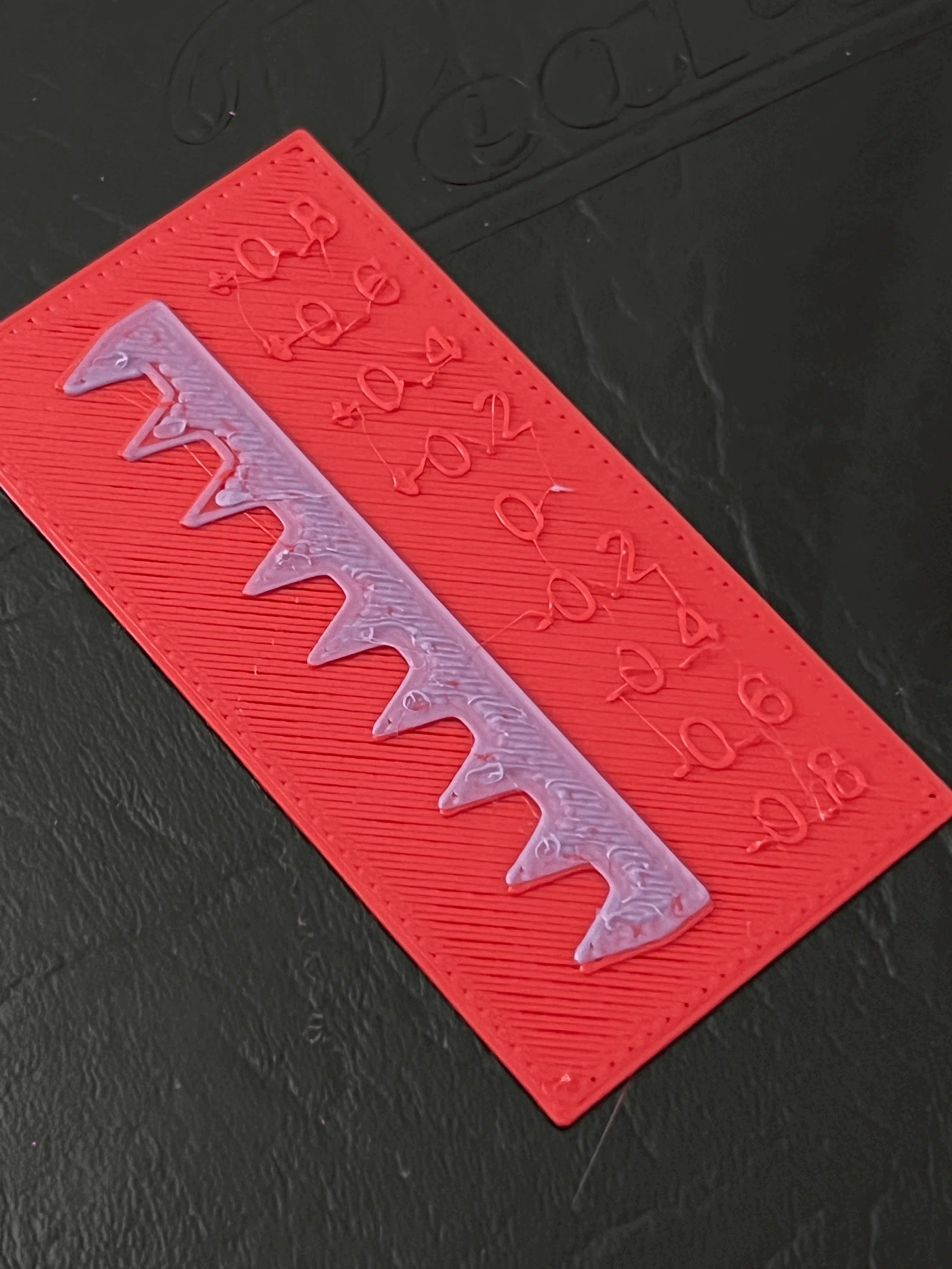

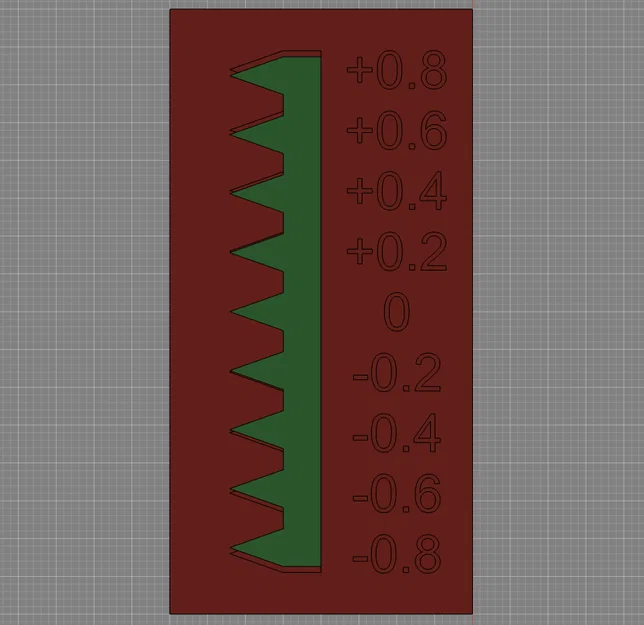

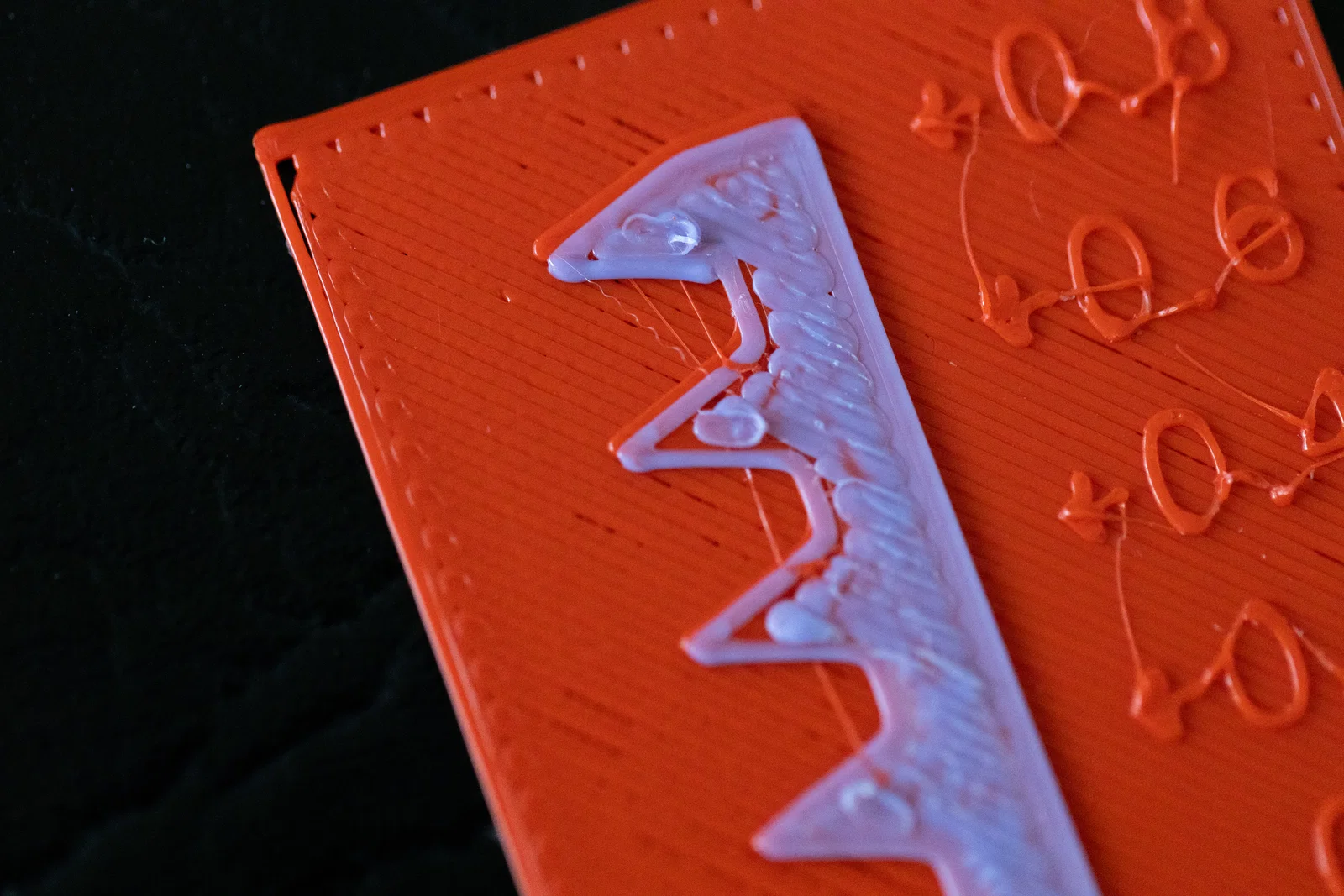

In phần “base” bằng extruder chính và in phần “tool” bằng extruder thứ hai. Quan sát các đầu nhọn (points) trên mẫu đã in và tìm vị trí có hai đầu nhọn sát nhau nhất. Chỉnh offset theo đúng giá trị được ghi. Lặp lại cho tới khi hai đầu nhọn tại vạch “0” khớp nhau. *Tùy cách firmware/máy tính offset, có thể bạn cần đảo dấu (invert) các giá trị.
Khi dùng file 3mf, các phần đã tách sẵn và sẵn sàng để in. Với STL, đặt tool change @ 0.8mm.
Canh chỉnh X: nhớ để các đầu nhọn của mẫu hướng lên trên.
Canh chỉnh Y: nhớ để các đầu nhọn của mẫu hướng sang trái.
Để kết quả tốt nhất, nên dùng hai màu tương phản và nozzle nhỏ.
