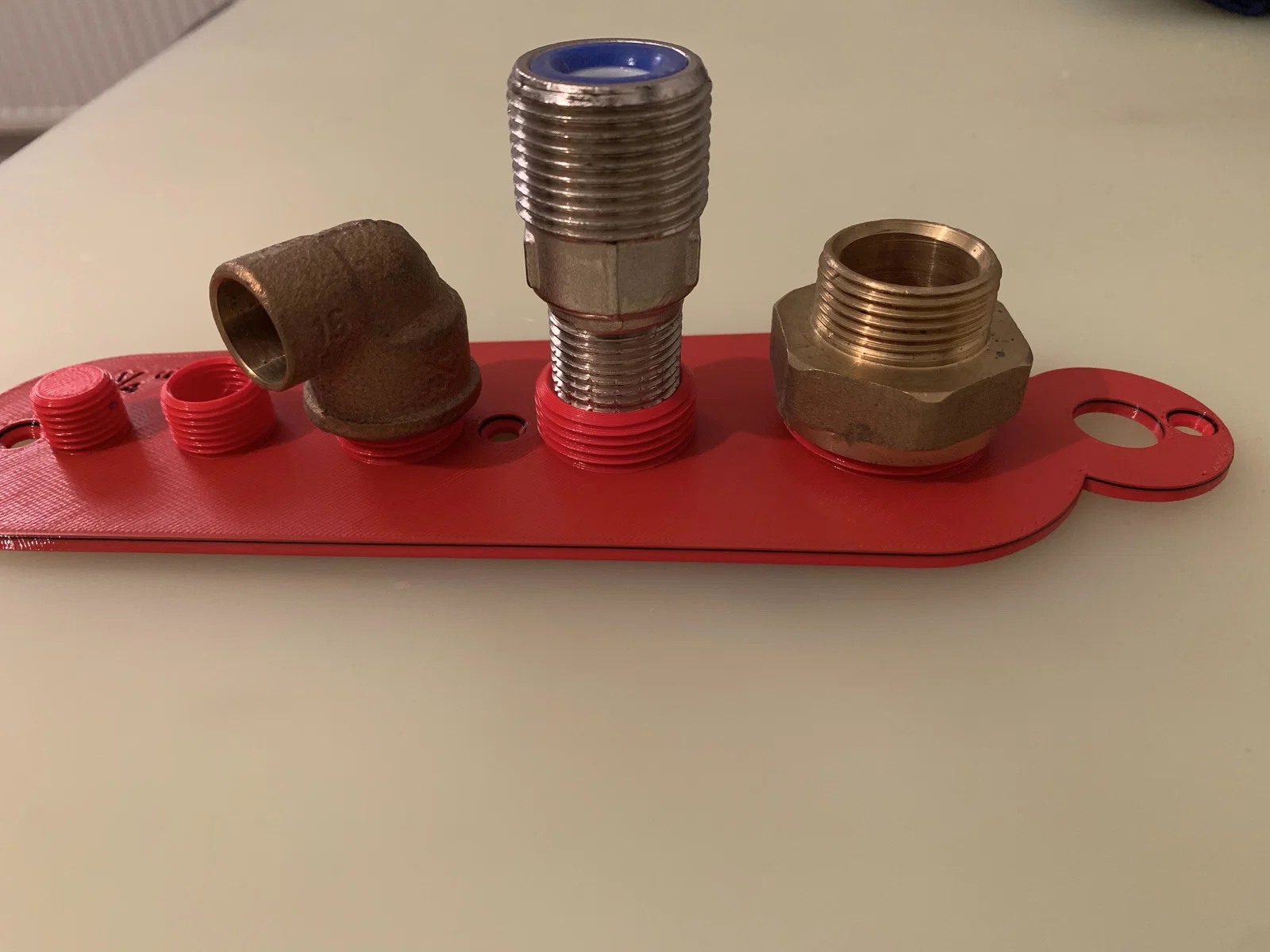

Dưỡng này dùng để đo các loại ren ống tiêu chuẩn được dùng gần như trên toàn thế giới (trừ Mỹ).

  • Ren song song (ren thẳng), British Standard Pipe Parallel thread (BSPP; trước đây cũng được biết với tên British Standard Pipe Fitting thread/BSPF và British Standard Pipe Mechanical thread/BSPM), có đường kính không đổi; được ký hiệu bằng chữ G. (WIKIpedia)

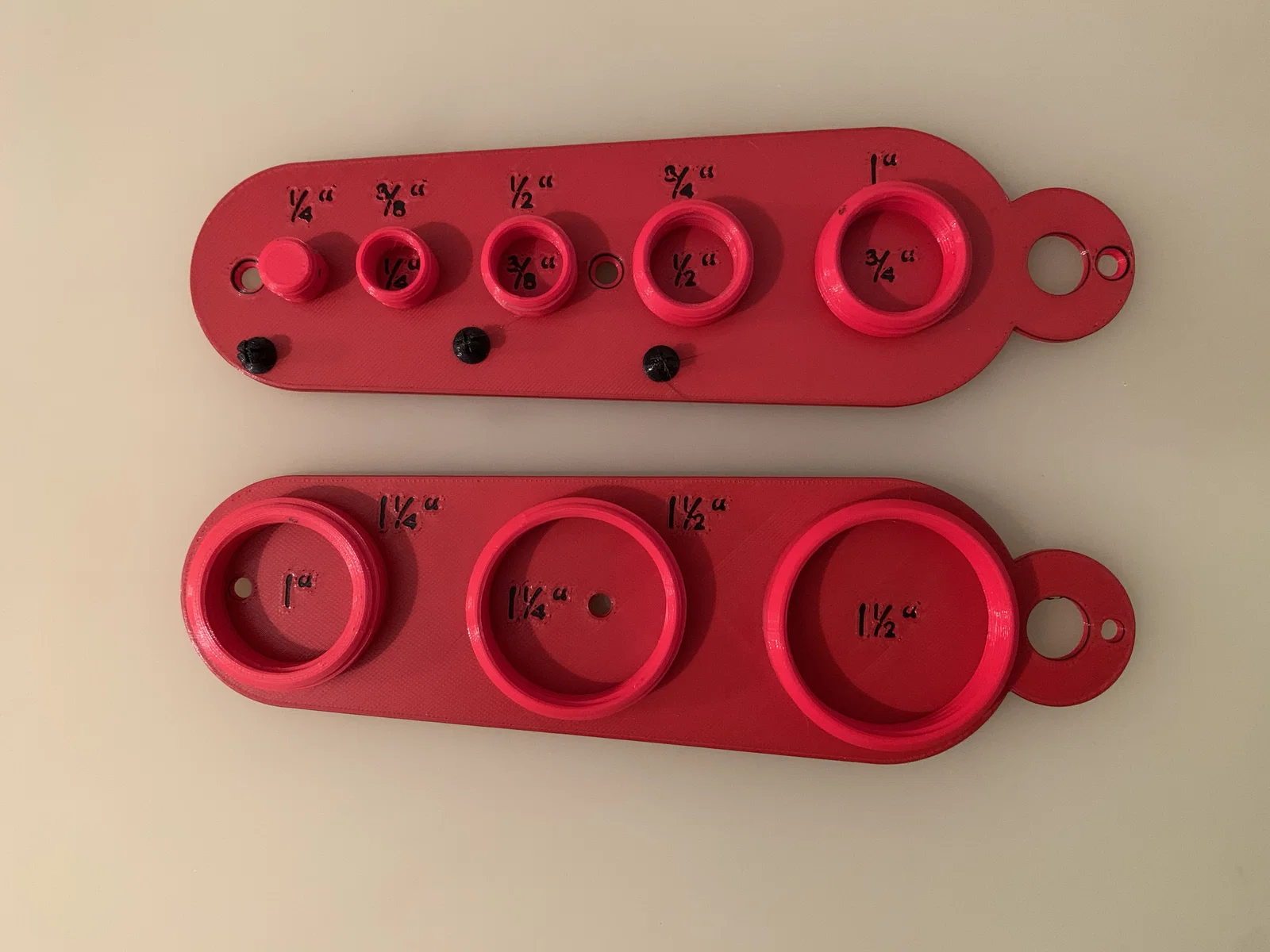

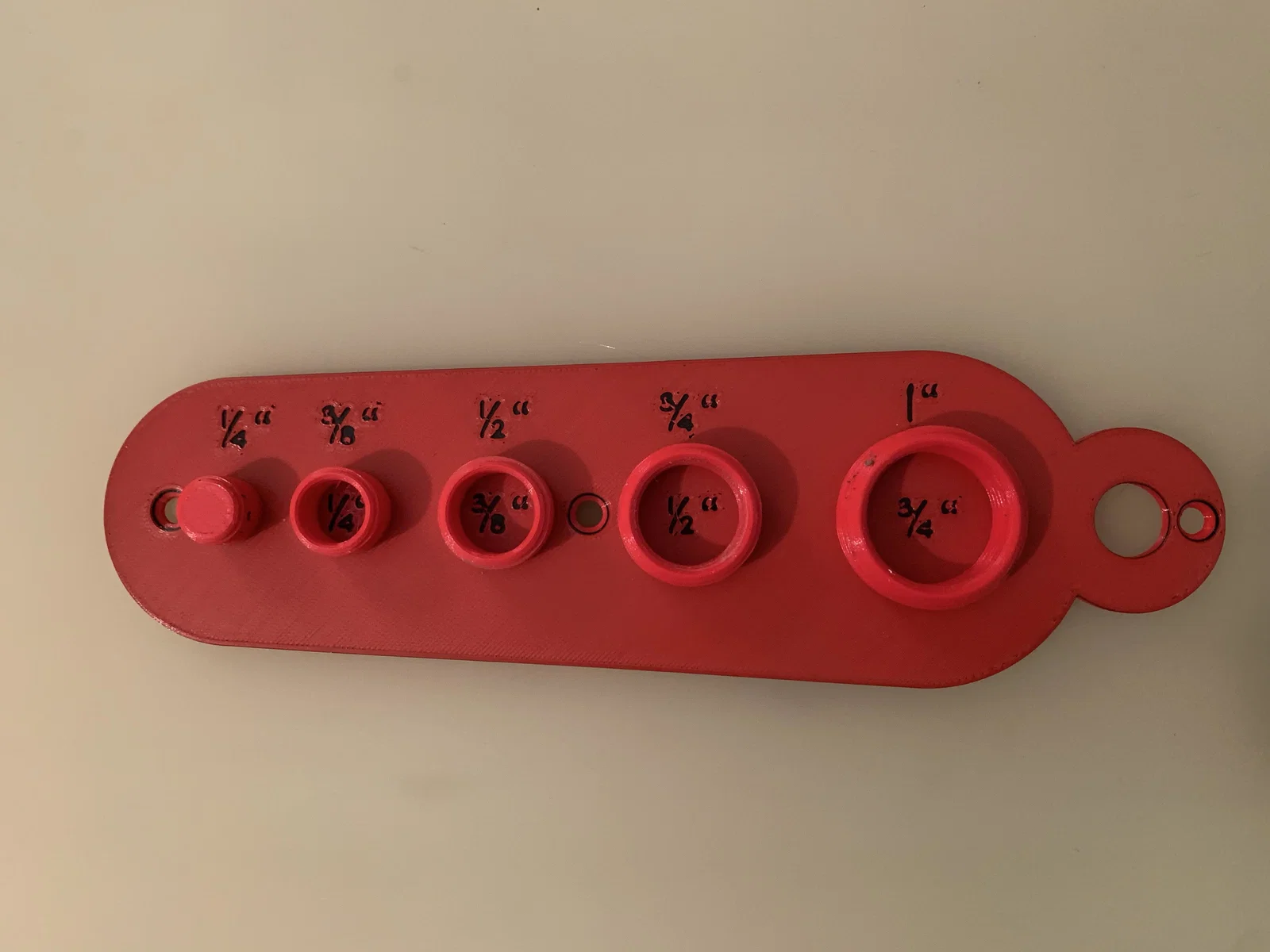

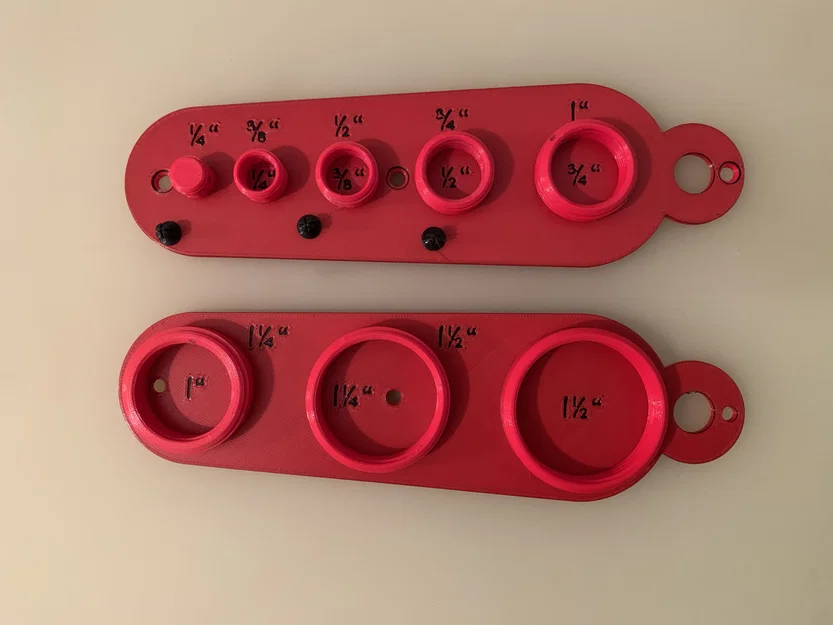

Dưỡng có thể in thành 2 phần mà không cần support. Chữ được làm dạng nổi (embossed) và có thể tăng độ dễ đọc bằng cách in các lớp nền với màu tương phản, như bạn thấy trong hình. Hai phần có thể ráp lại với nhau bằng các chốt (pins) đi kèm.

Tùy vào việc máy in của bạn đã được calibration thế nào hoặc vật liệu sử dụng (thiết kế tối ưu cho PETG), có thể cần resize model. In thử một phần nhỏ của dưỡng trước có lẽ là ý hay.

Mẹo in:

  • Dùng PETG để ổn định hơn (vì vách mỏng giữa phần ren trong và ren ngoài)
  • Nozzle 0.4 để ra ren chi tiết (nhưng tiếc là sẽ tăng thời gian in)
  • Layer 0.2 tương tự; và phần chữ nổi được thiết kế theo thông số này

Chúc in vui vẻ
