Đây là một bản remix từ thiết kế này
https://www.thingiverse.com/thing:3863115

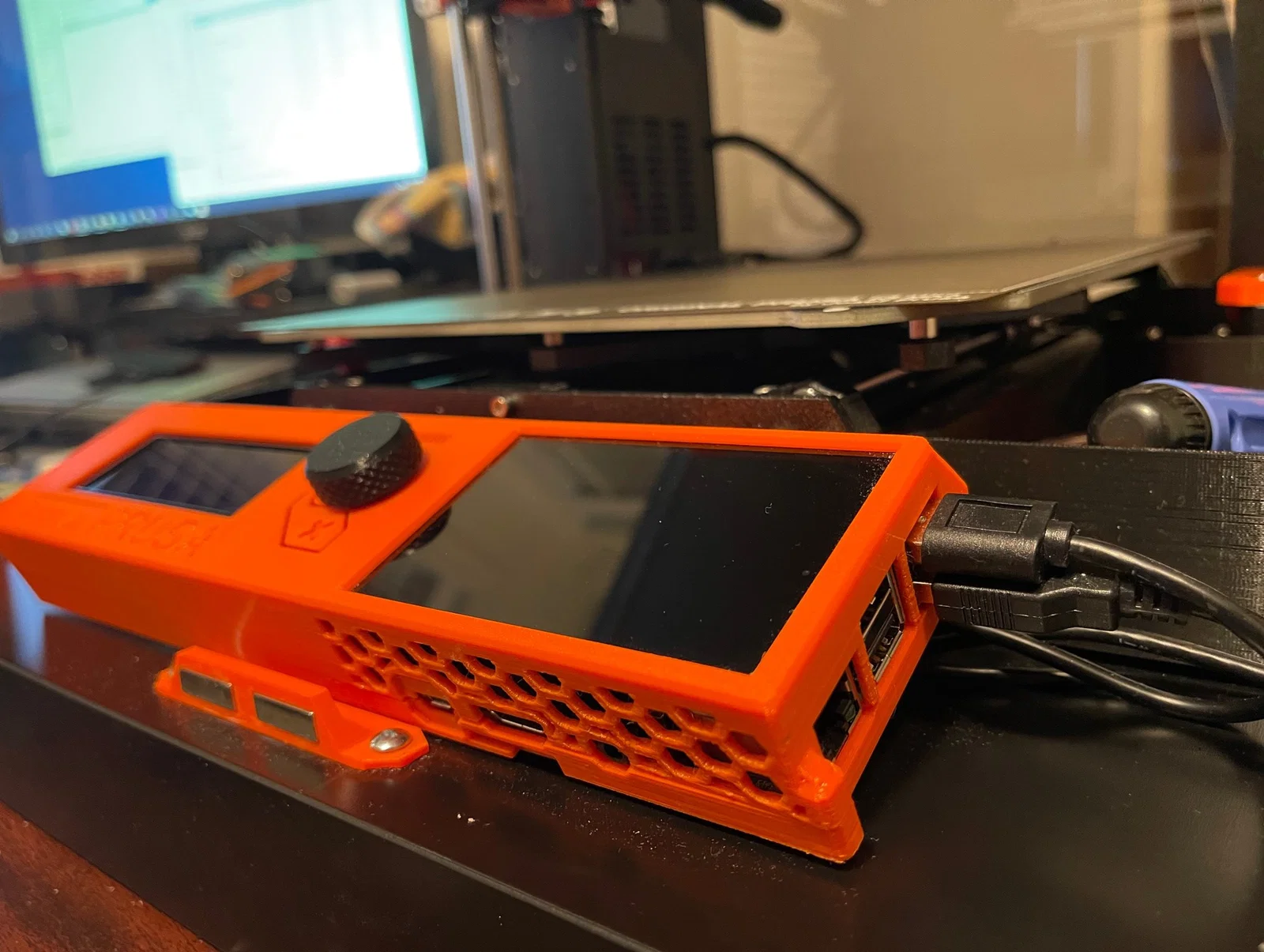

Dùng cho HyperPixel 4 trên Raspberry Pi 3 (mình dùng 3B+)

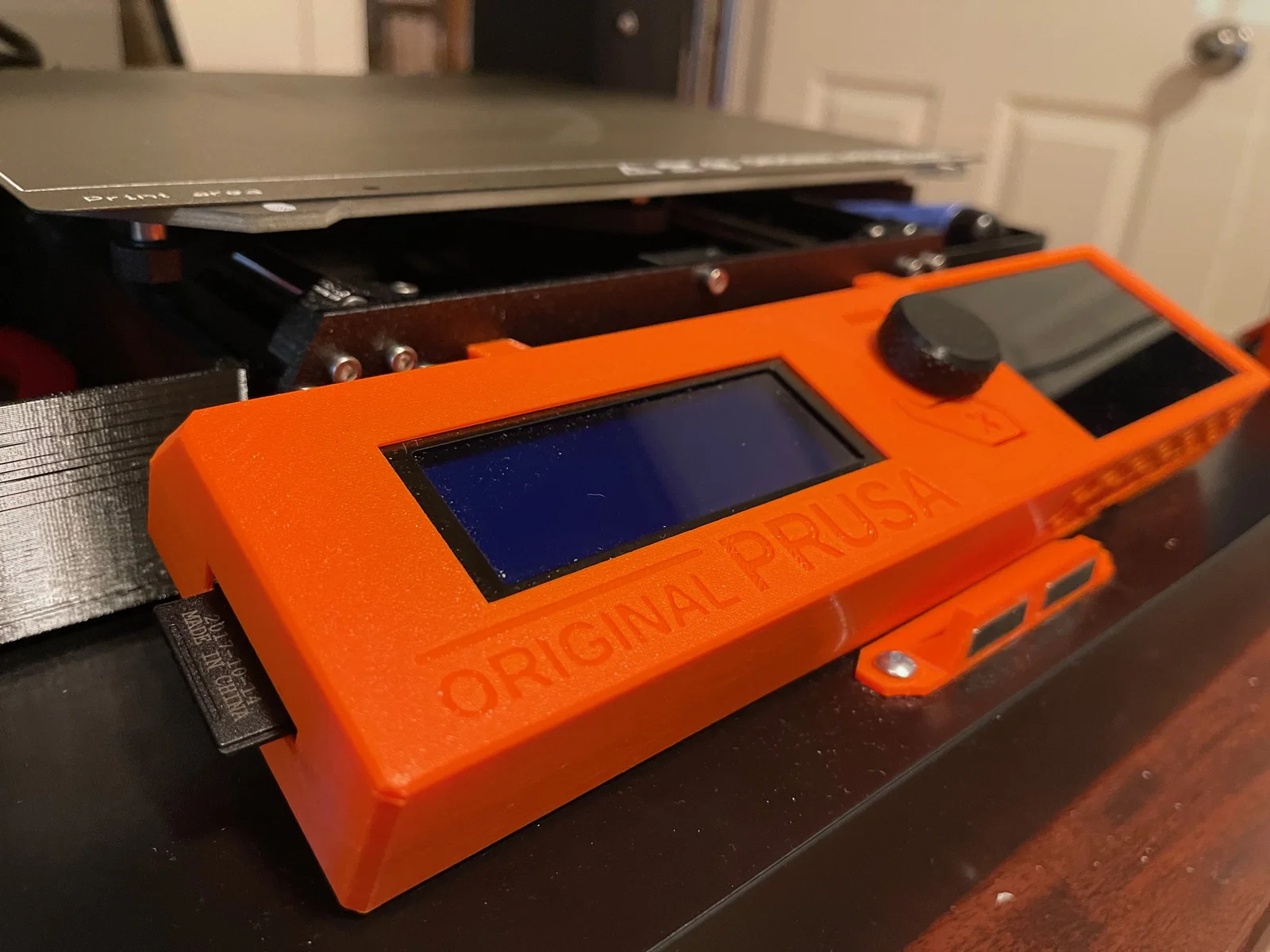

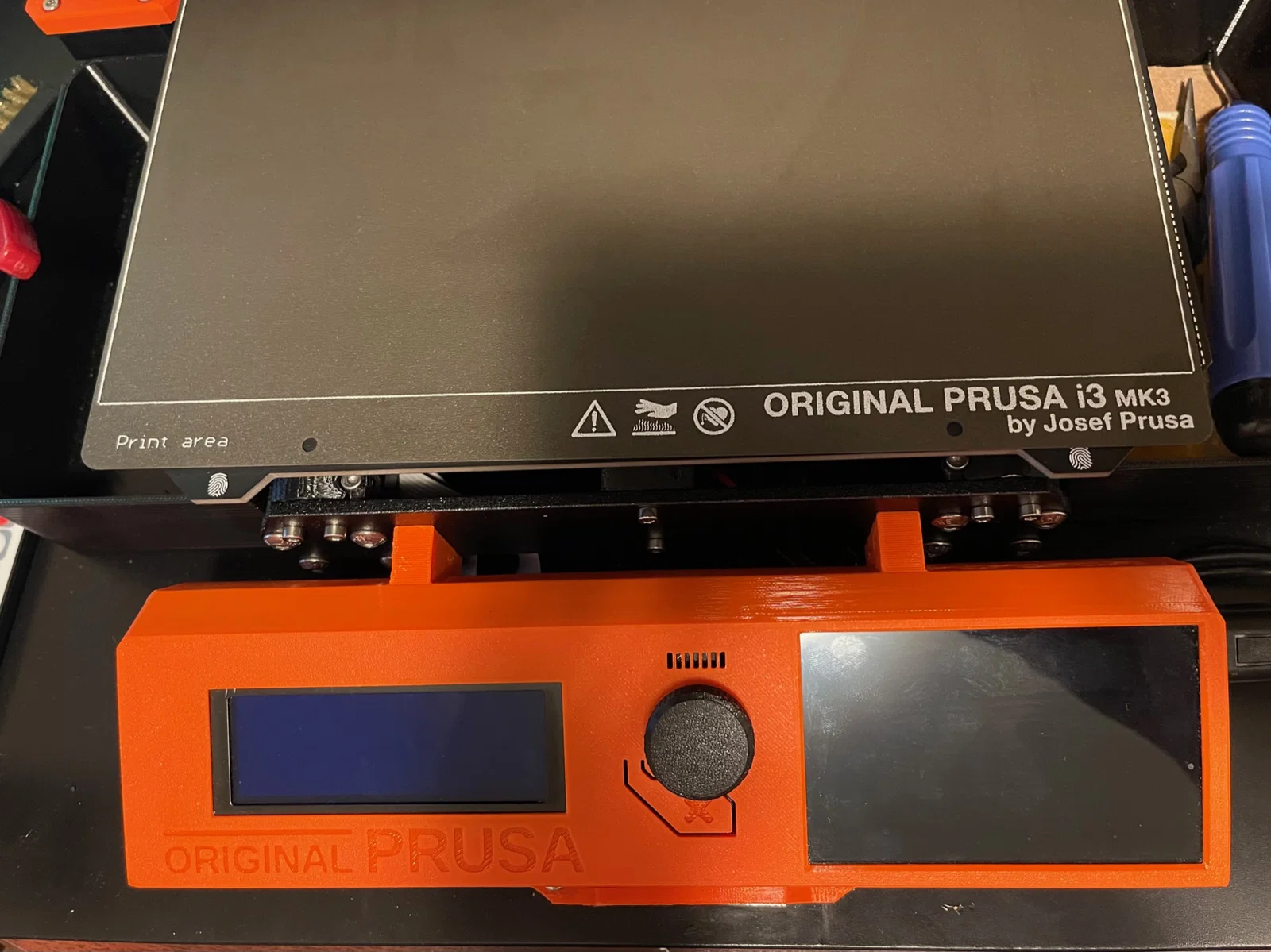

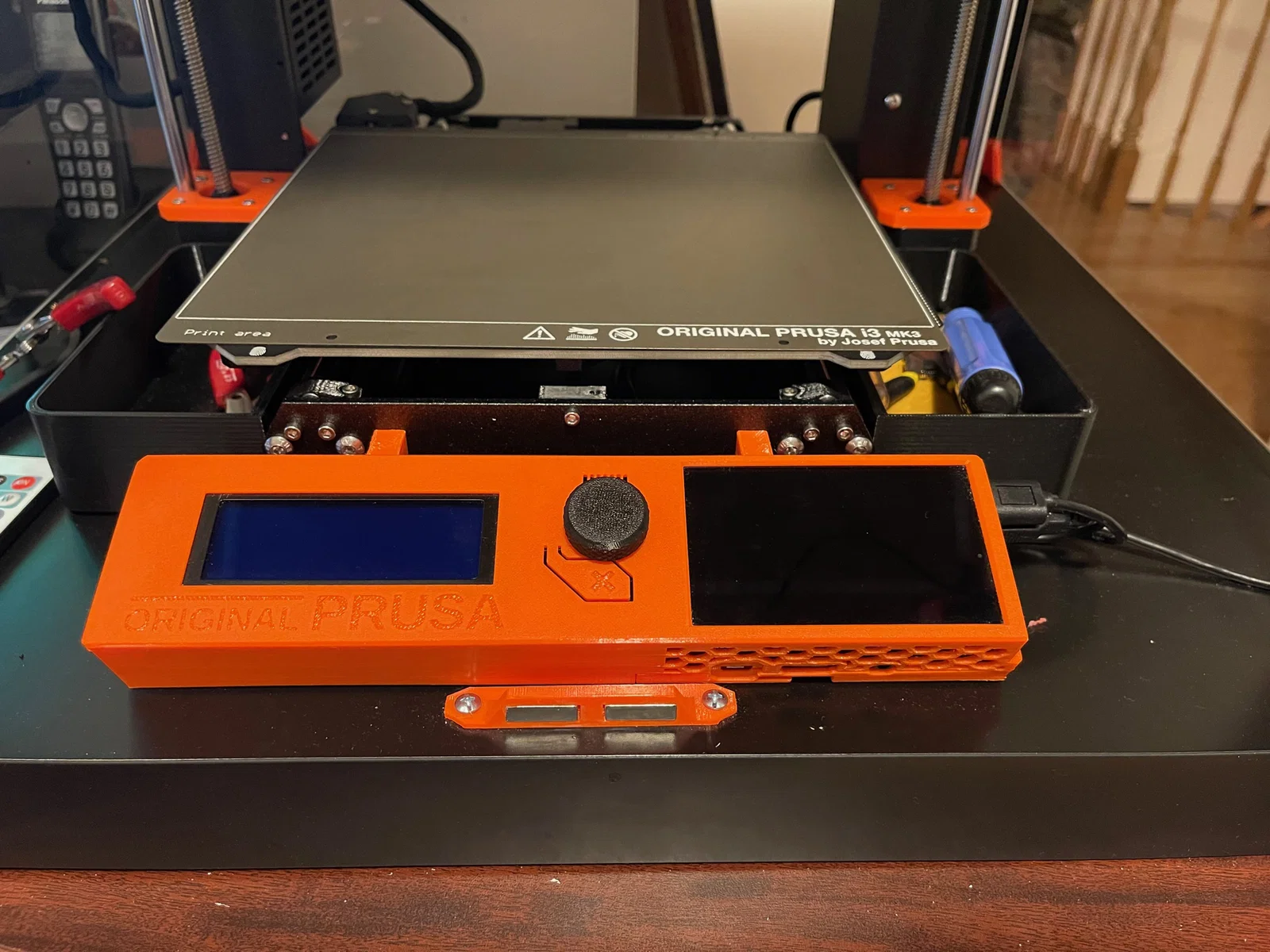

Thiết kế gốc yêu cầu máy in phải đặt trên một tấm bê tông vì cái LCD cover bị thò ra ngoài mép. Bản remix này thì đặt nằm trên mặt bàn/sàn luôn. Mình không chỉnh sửa backplate (tấm lưng) gốc, nhưng vẫn đính kèm để bạn có đủ file trong một chỗ. Back plate cần 4 ốc M3 (dài 11 đến 13 cm là vừa đẹp).
Có kèm file 3mf để in cho dễ.
Bạn có thể bỏ qua cảnh báo nói toolpath nằm ngoài vùng in. Mình đã test trên mk3s và vẫn vừa.
Nếu bạn muốn tự set:
Z rotation: 322.5
Fill angle: 10
Bridging angle: 280
Tuỳ chọn: Thêm một box modifier phủ lên phần chữ X (kill switch) và chỉnh infill bridging angle (đã có sẵn trong file 3mf).
Để xoay hình ảnh hiển thị trên màn hình, thêm các dòng sau vào file config.txt:
dtoverlay=hyperpixel4,touchscreen-swapped-x-y=0,touchscreen-inverted-x=0
display_lcd_rotate=3
