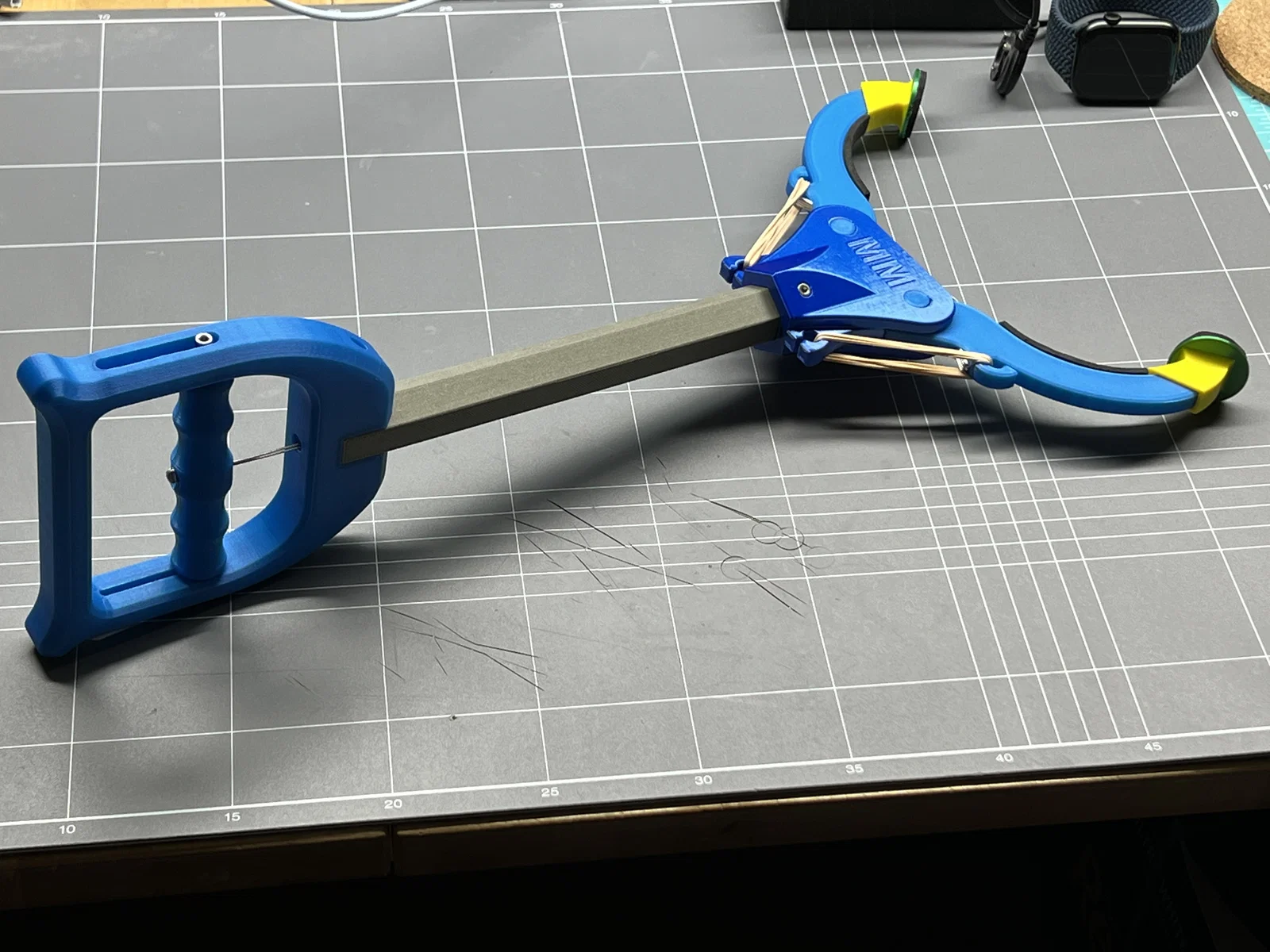

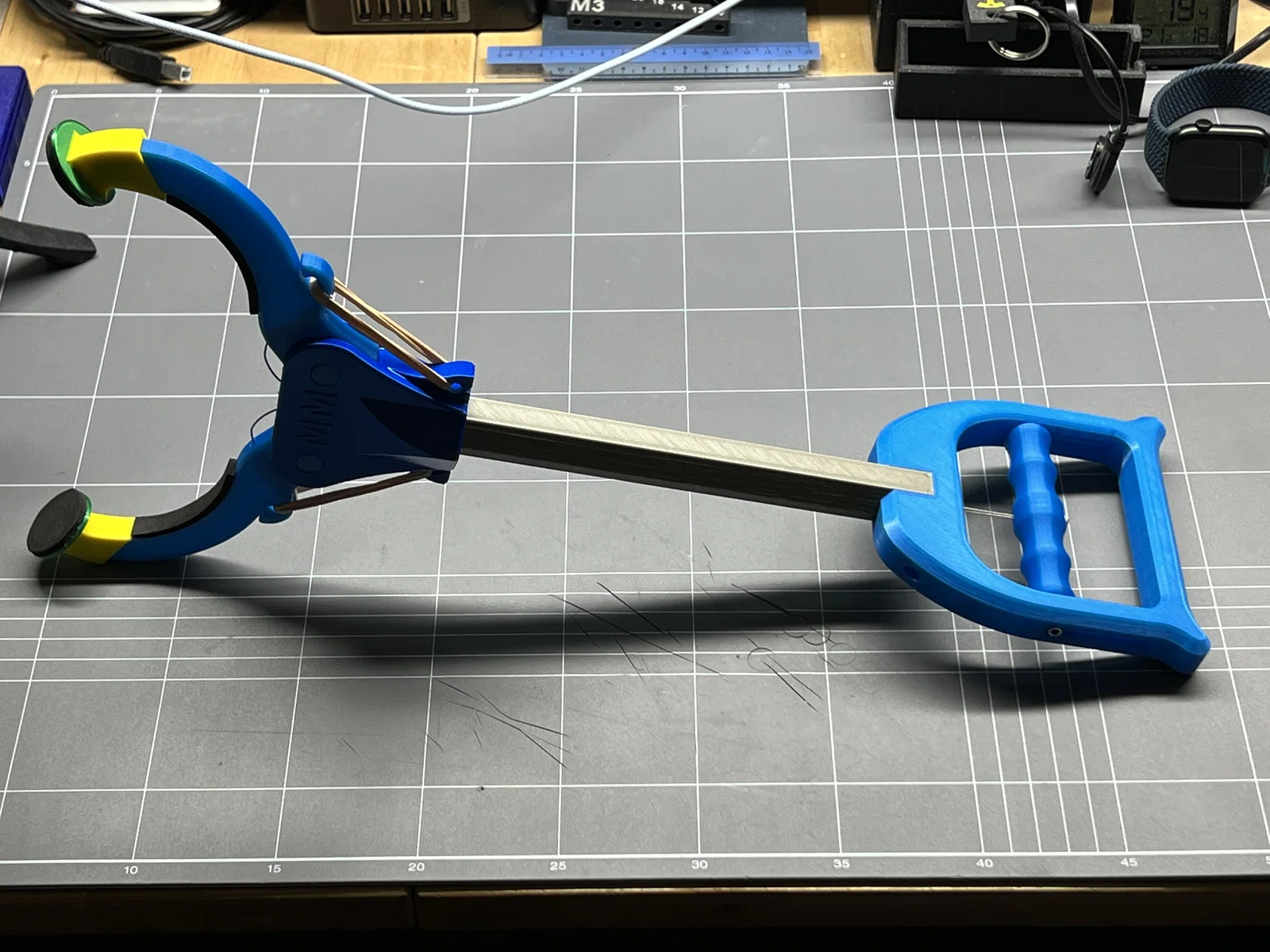

Mechanical Grabber Arm.

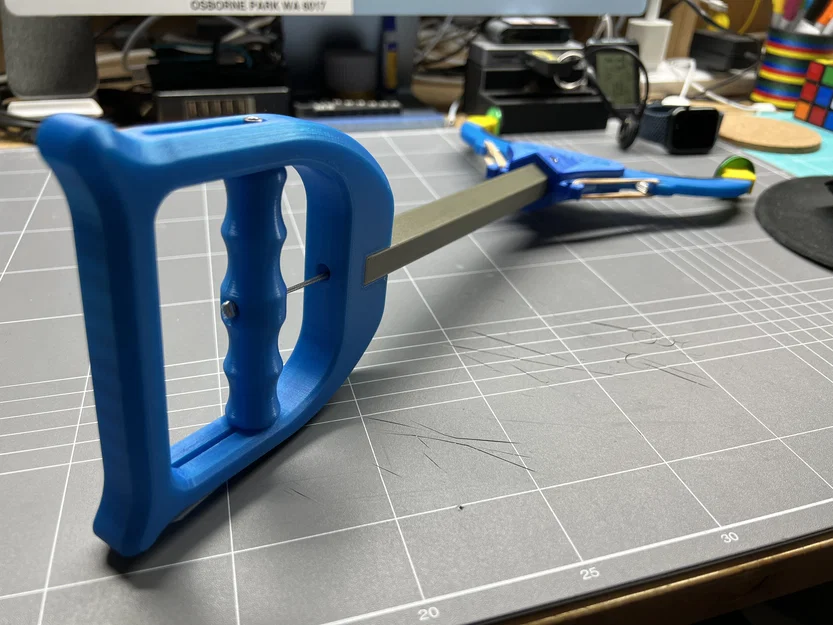

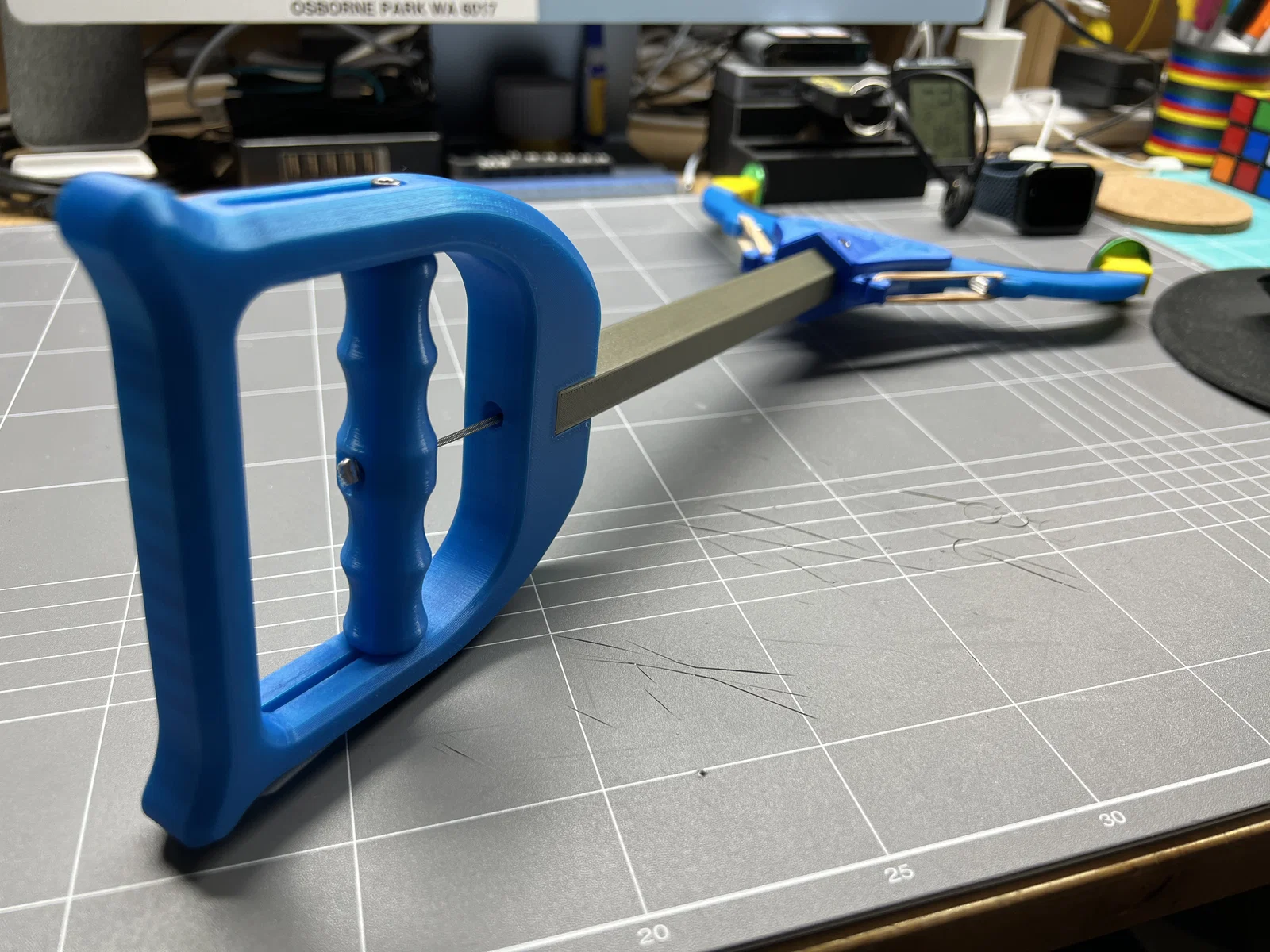

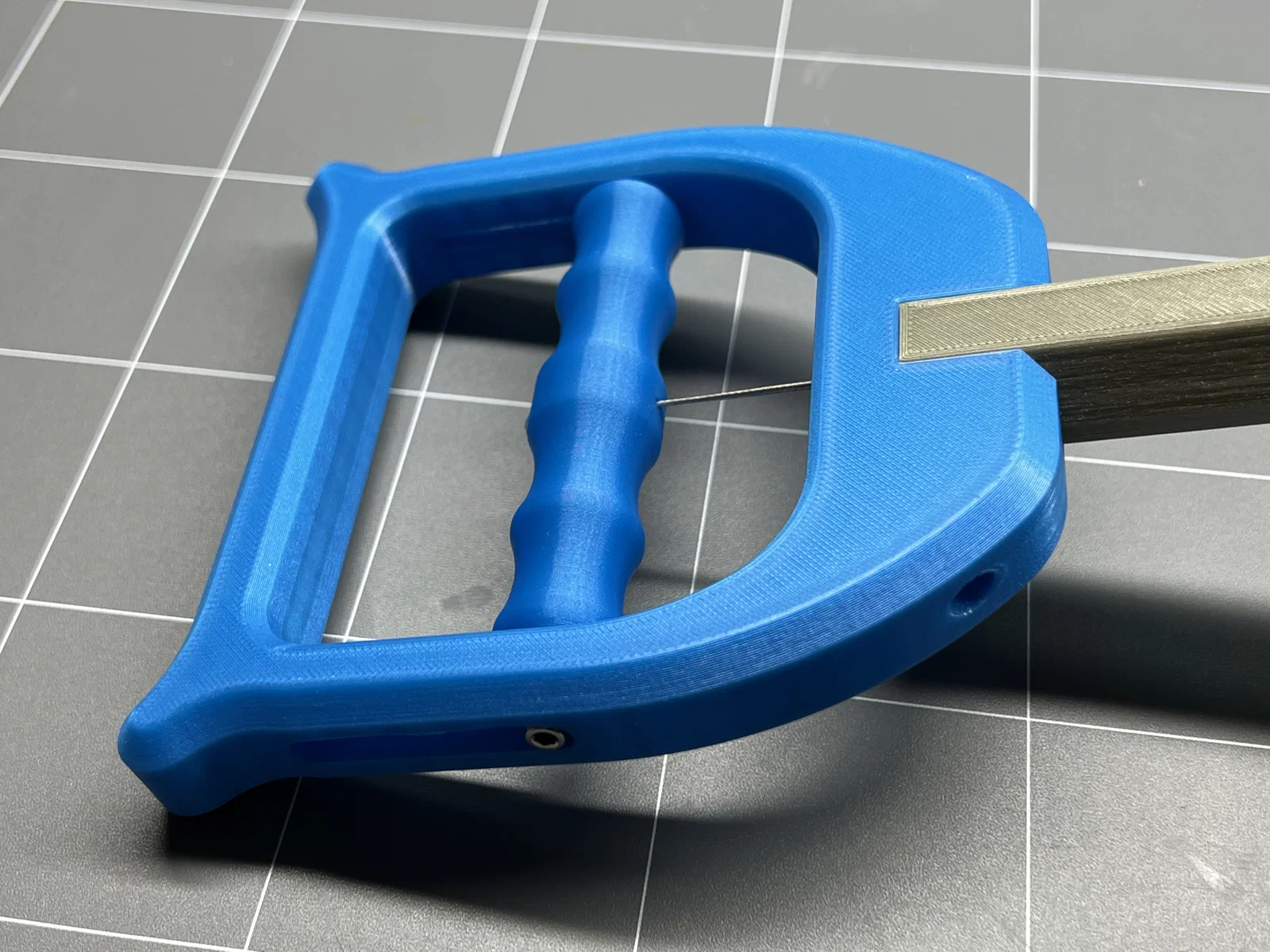

Tay cầm thiết kế công thái học, rất hợp cho người lớn tuổi hoặc ai bị yếu lực bóp tay hay hạn chế độ linh hoạt. Phù hợp để với lấy và gắp đồ trên nóc tủ, hoặc nhặt đồ dưới sàn.

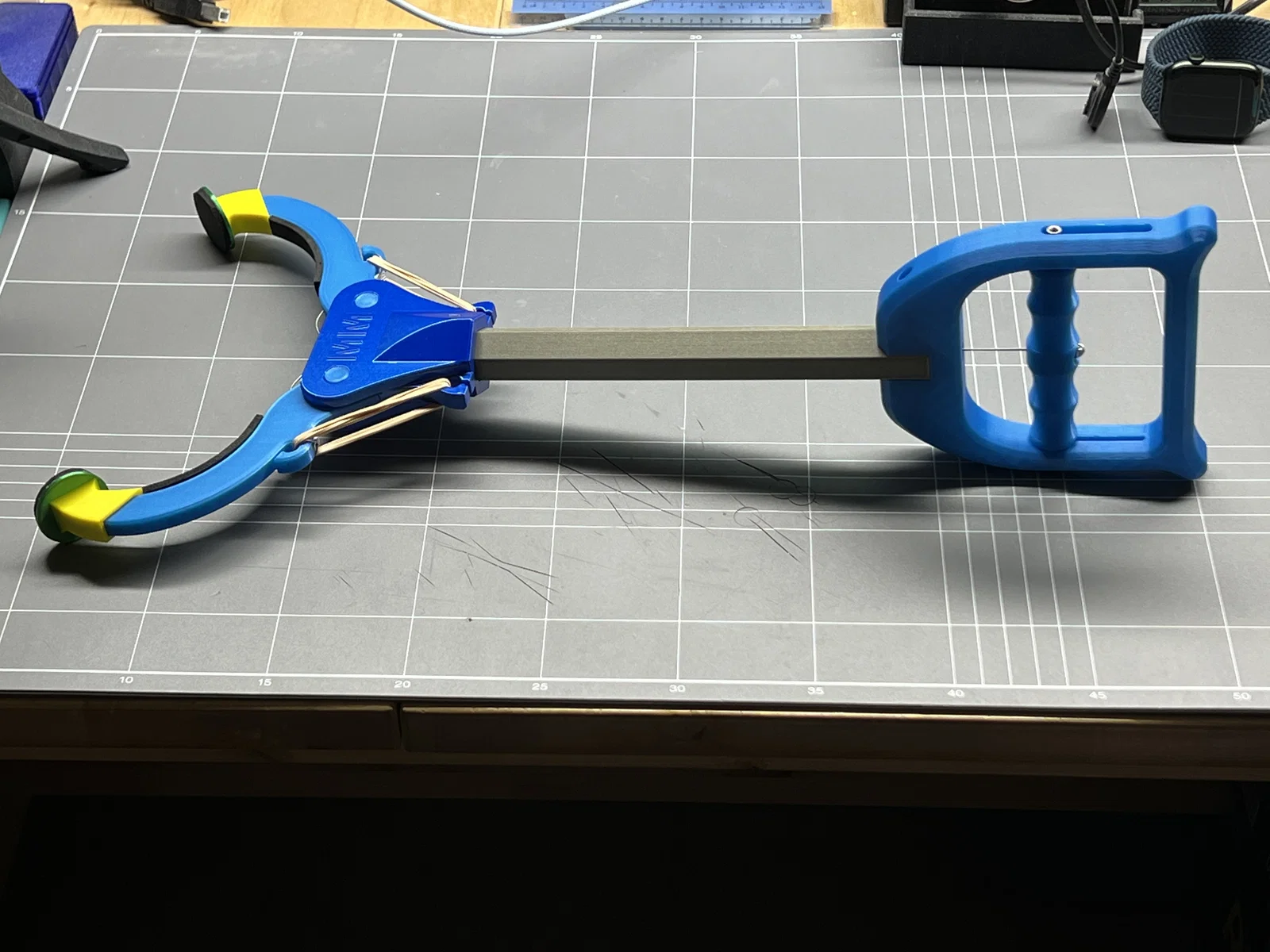

Có thể dùng 1 thanh (single rod) hoặc 2 thanh (double rod) để tăng chiều dài.

Mình dùng dây cước bọc nylon loại “fishing trace” (có thể mua ở cửa hàng đồ câu), hoặc bạn dùng dây cước nylon thường cũng được. Phần tay cầm thì chỉ cần 2 con ốc/vít M3 dài 20mm; các phần còn lại nếu không đủ ốc thì bạn có thể dán keo để ráp lại.

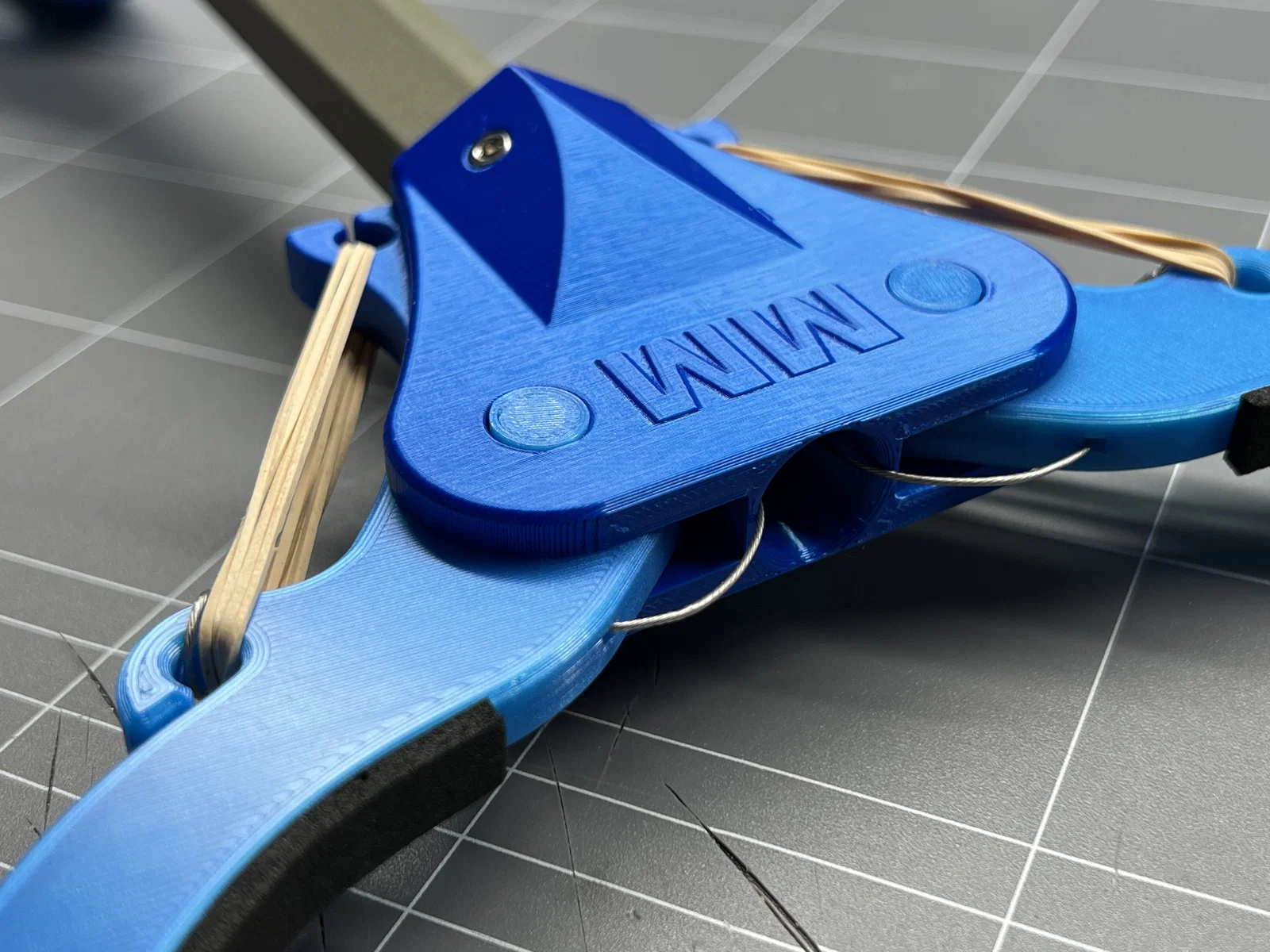

Miếng đệm mỏ kẹp (pincer pads) có thể in bằng TPU để tăng độ bám và lực kẹp.

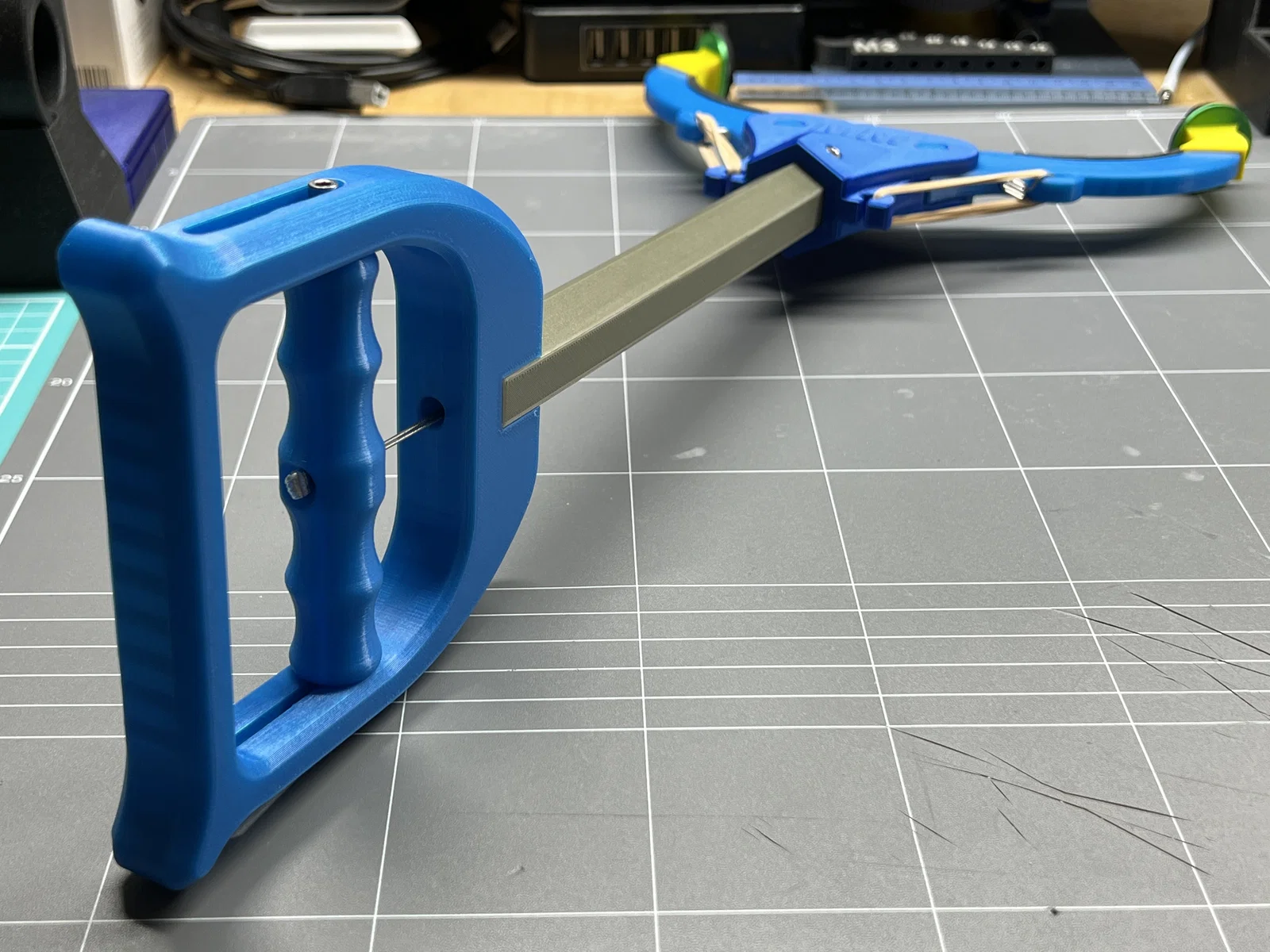

Các con lăn (rollers) của Handle Part C dùng cho ốc/vít M3 dài 20mm để cố định Handle Part B với Handle Part A.

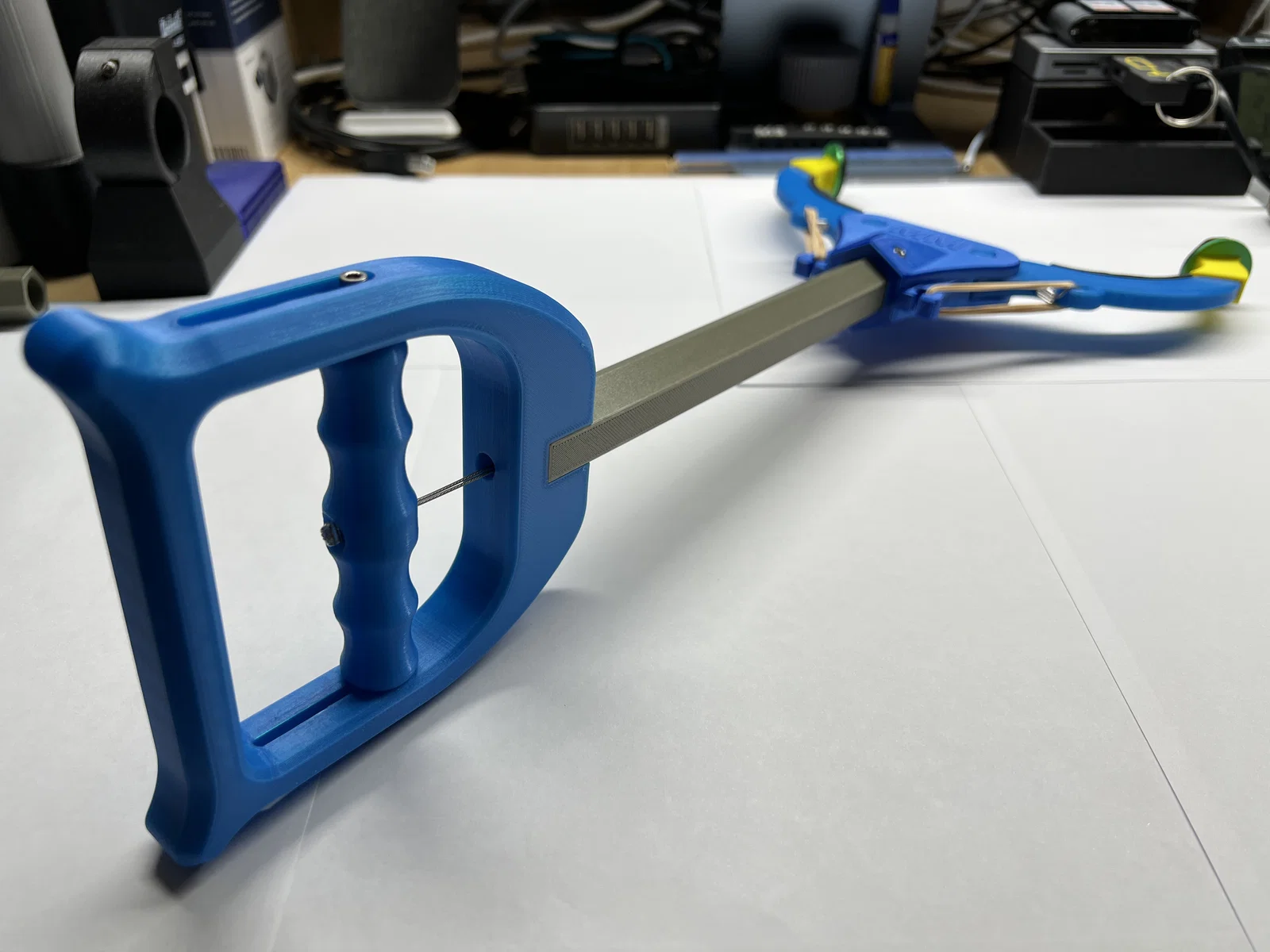

Khớp nối thanh tay cầm (Handle rod joiner) sẽ nằm bên trong thanh dùng ở đầu tay cầm.

Khớp nối còn lại là tùy chọn nếu bạn muốn làm Mechanical Grabber Arm dài hơn bằng cách dùng cả hai thanh.

Hình ảnh cũng là một phần mô tả lắp ráp, nhưng nhìn chung khá dễ hiểu.

Không cần support. Handle Part A có sẵn các tab support tích hợp trong các rãnh nơi ốc/vít kèm con lăn chạy; trước khi dùng, chỉ cần bẻ/gỡ chúng ra bằng kìm mũi nhọn (long nose pliers).

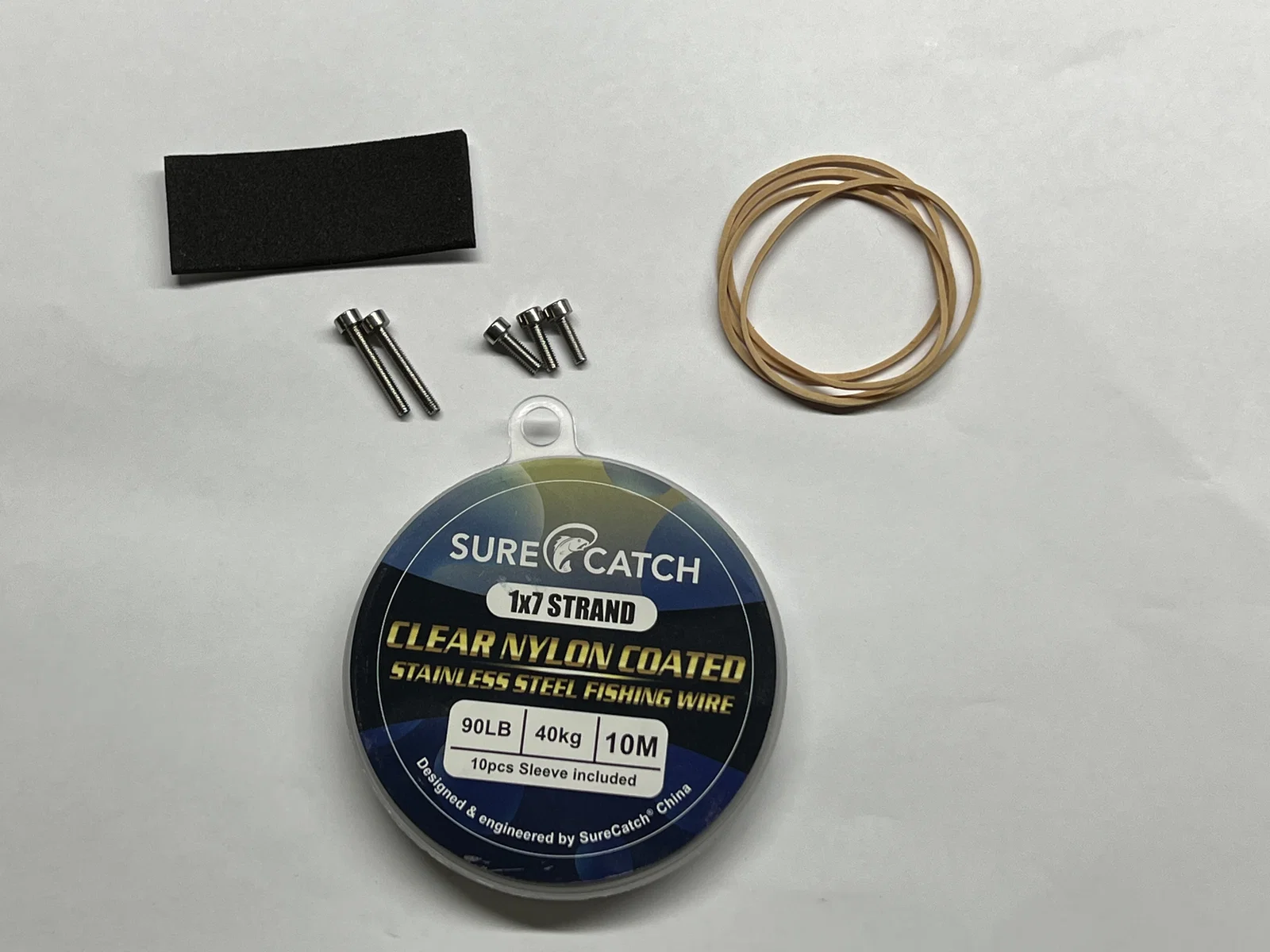

Phụ kiện cần có;

3X ốc/vít M3 dài 10mm

2X ốc/vít M3 dài 20mm

Dây thun

Tùy chọn: mút dán (stick on foam) dày khoảng 3mm cho phần tay đòn và miếng đệm mỏ kẹp.

Chúc bạn in vui vẻ.
