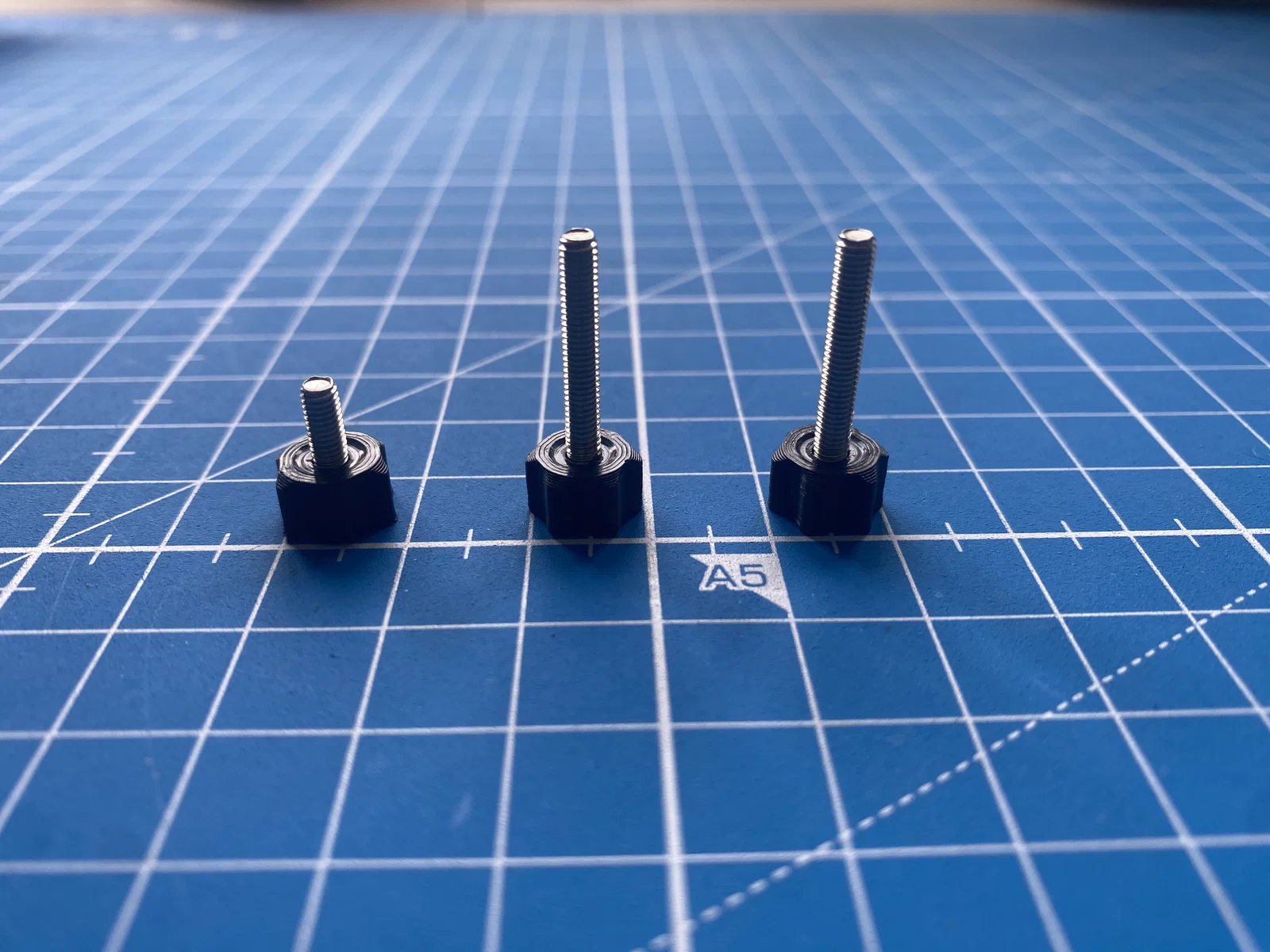

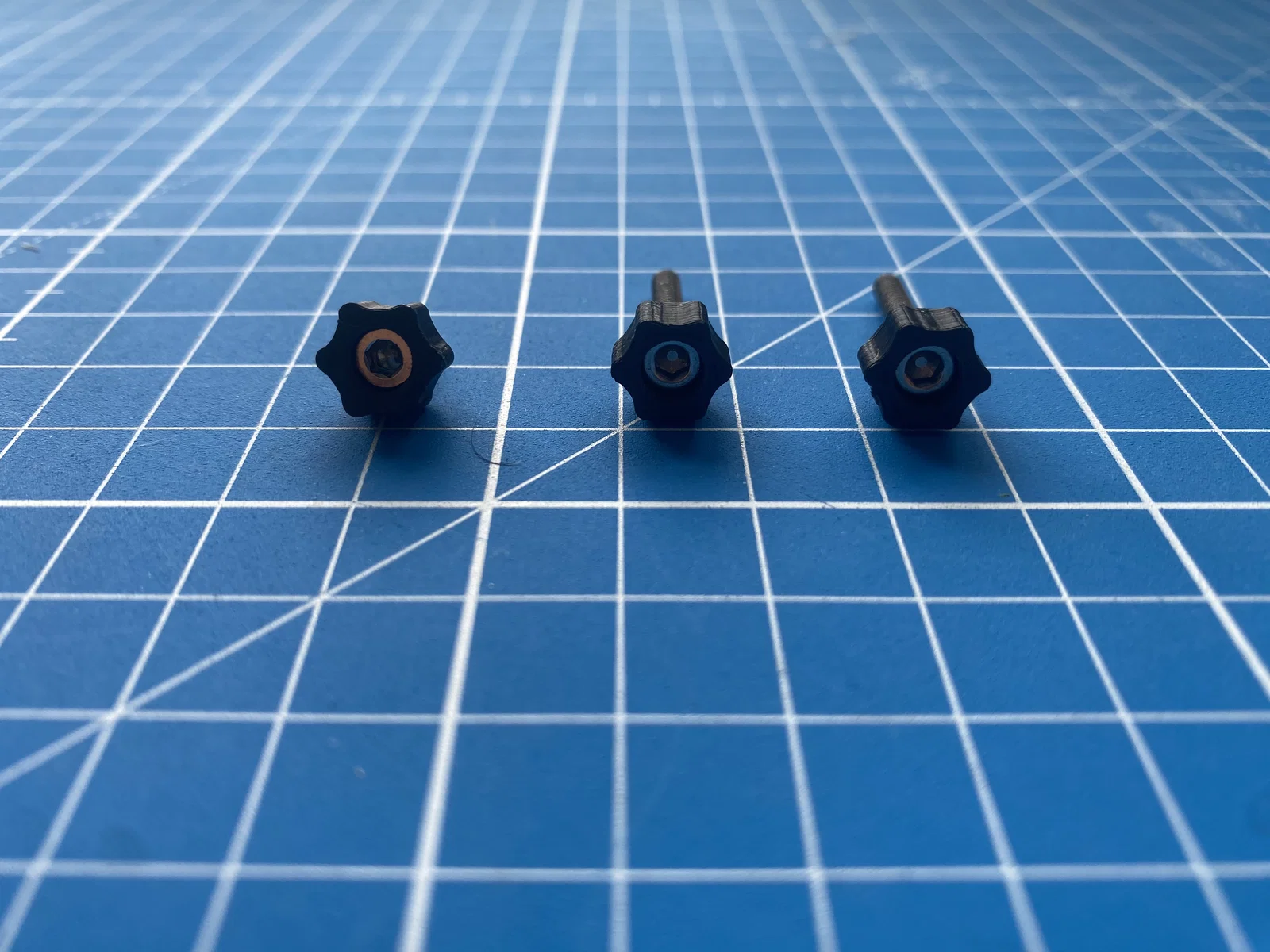

Adapter thumb screw đầu cap cho bu-lông metric (Cap head thumb screws)

Tổng quan

Những adapter cho thumb screw này có thể gắn vào bất kỳ bu-lông (bolt) metric tiêu chuẩn nào để biến chúng thành thumb screw cầm vặn thoải mái hơn. Mẫu này vẫn cho phép bạn dùng được phần drive của bu-lông. Có sẵn các size dựng sẵn cho những cỡ bu-lông phổ biến từ M2–M10 (xem bảng bên dưới để biết kích thước). Ngoài ra, bạn có thể dùng OnShape Document công khai này để tạo adapter thumb screw cho các kích thước không tiêu chuẩn.

Hướng dẫn in

In với infill cao (20–70%) và số lớp vách (perimeters) cao (3–5). Phù hợp với đa số loại filament (PLA, ABS, PETG, v.v.), tuy nhiên các vật liệu giòn hoặc quá dẻo (TPU, resin, v.v.) thì không phù hợp.

Hướng dẫn lắp ráp

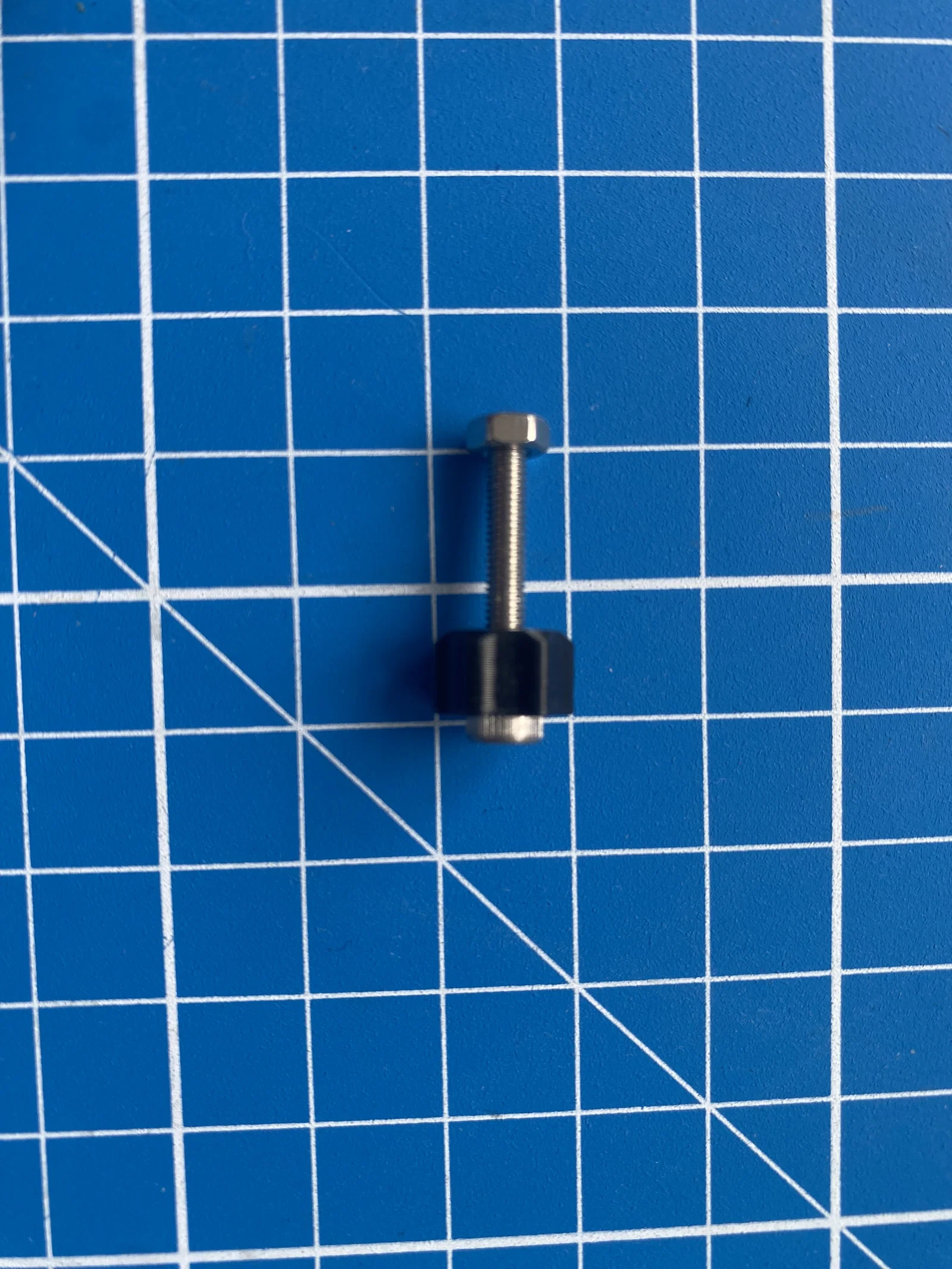

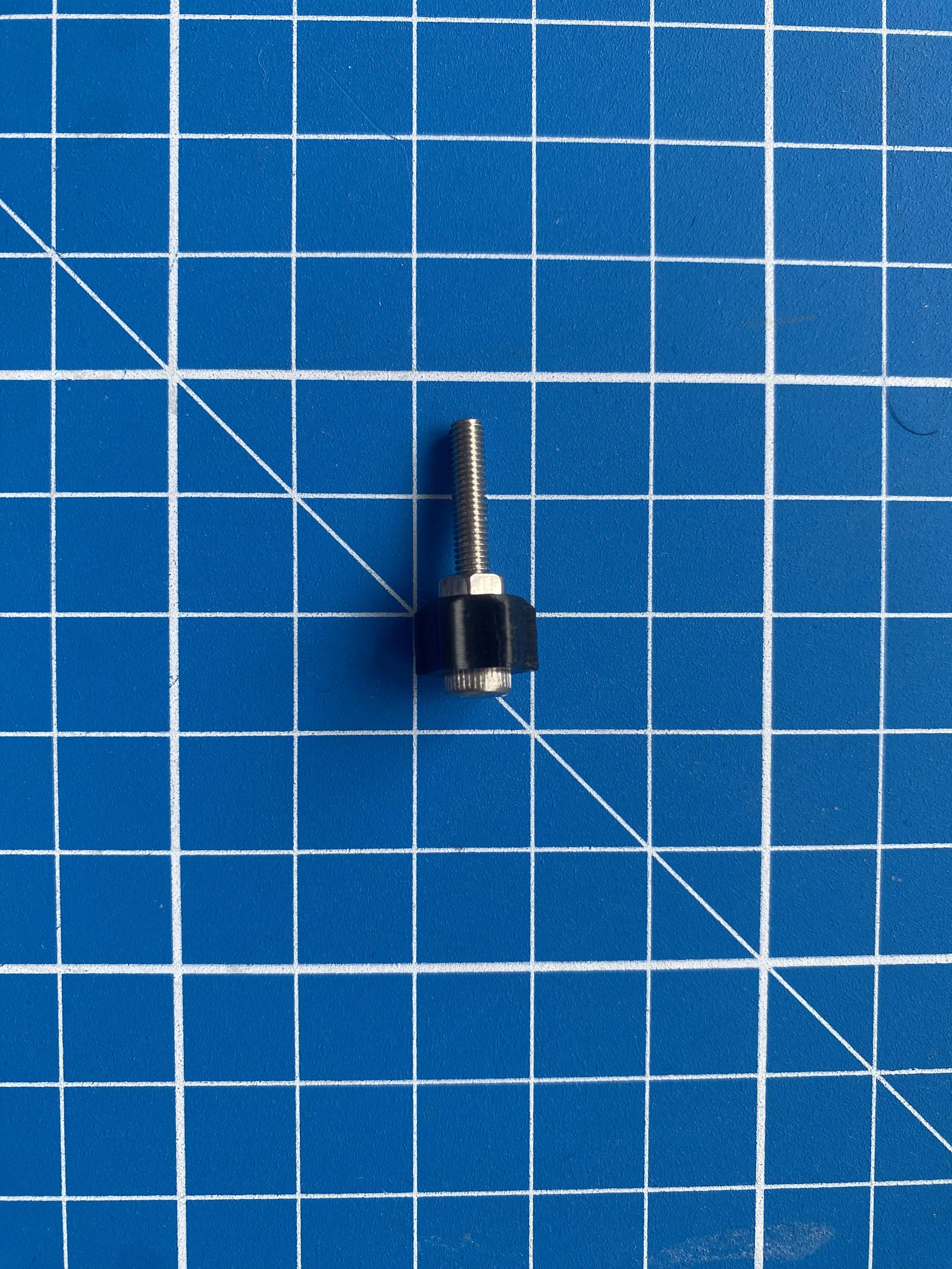

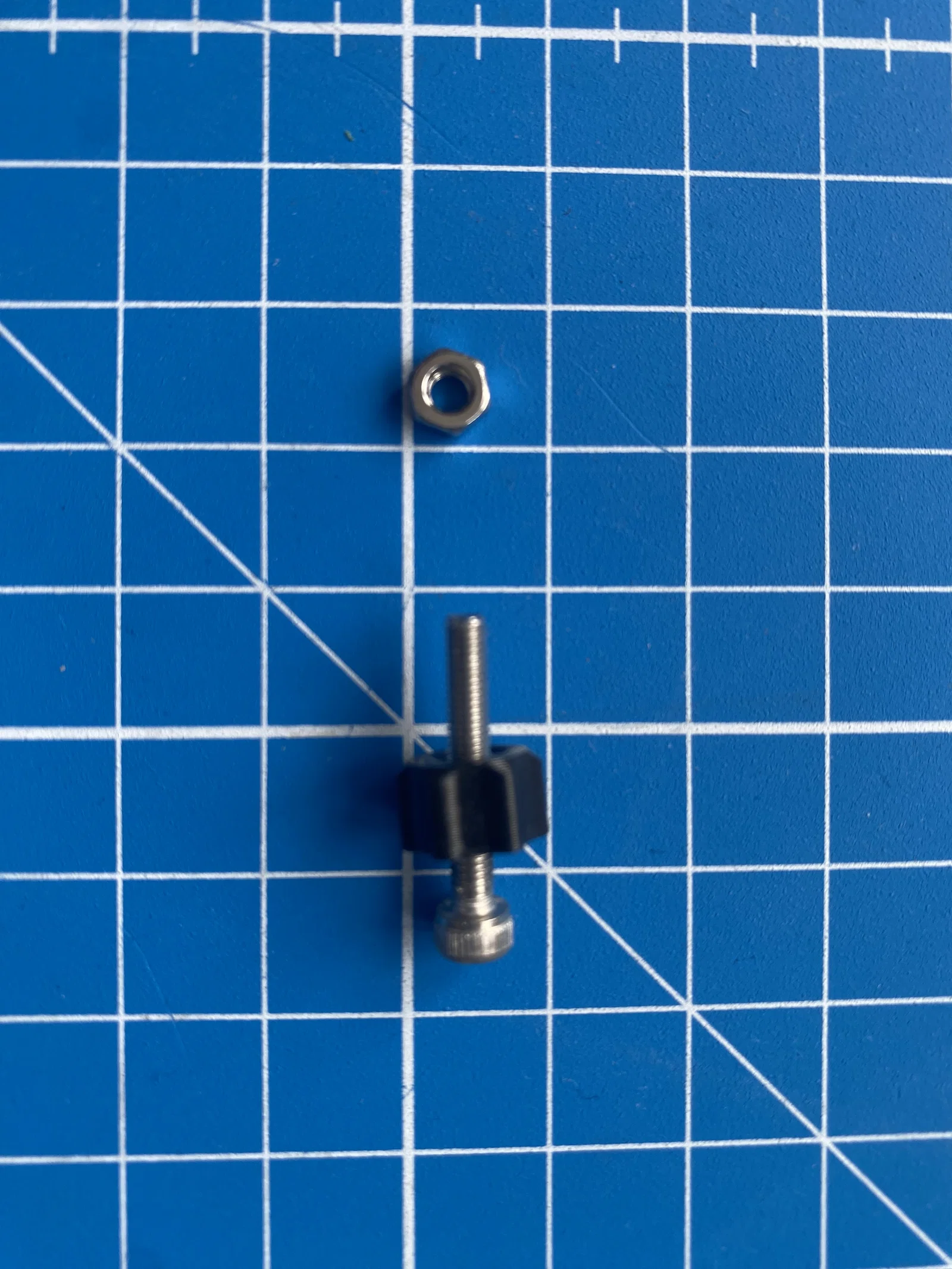

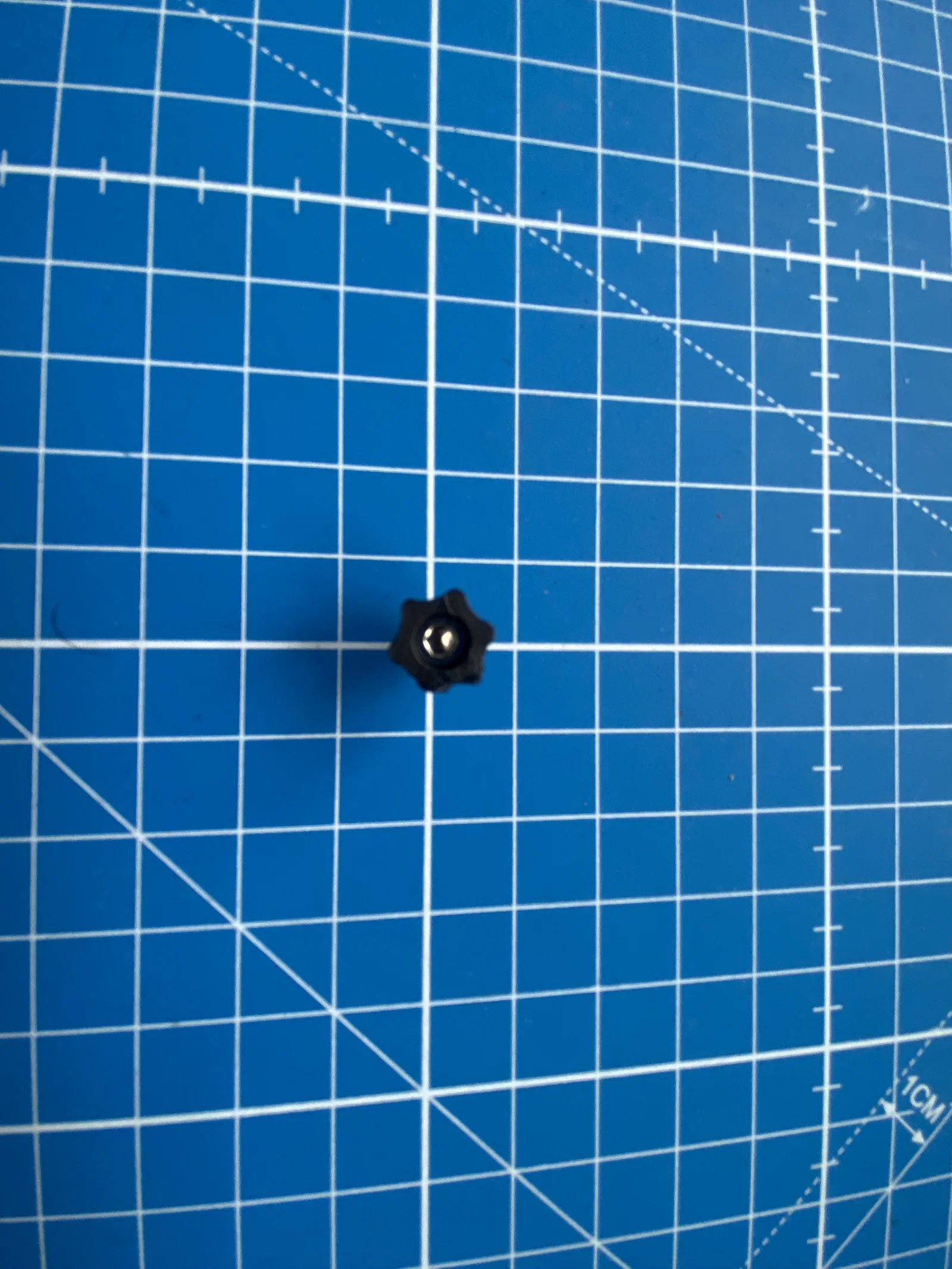

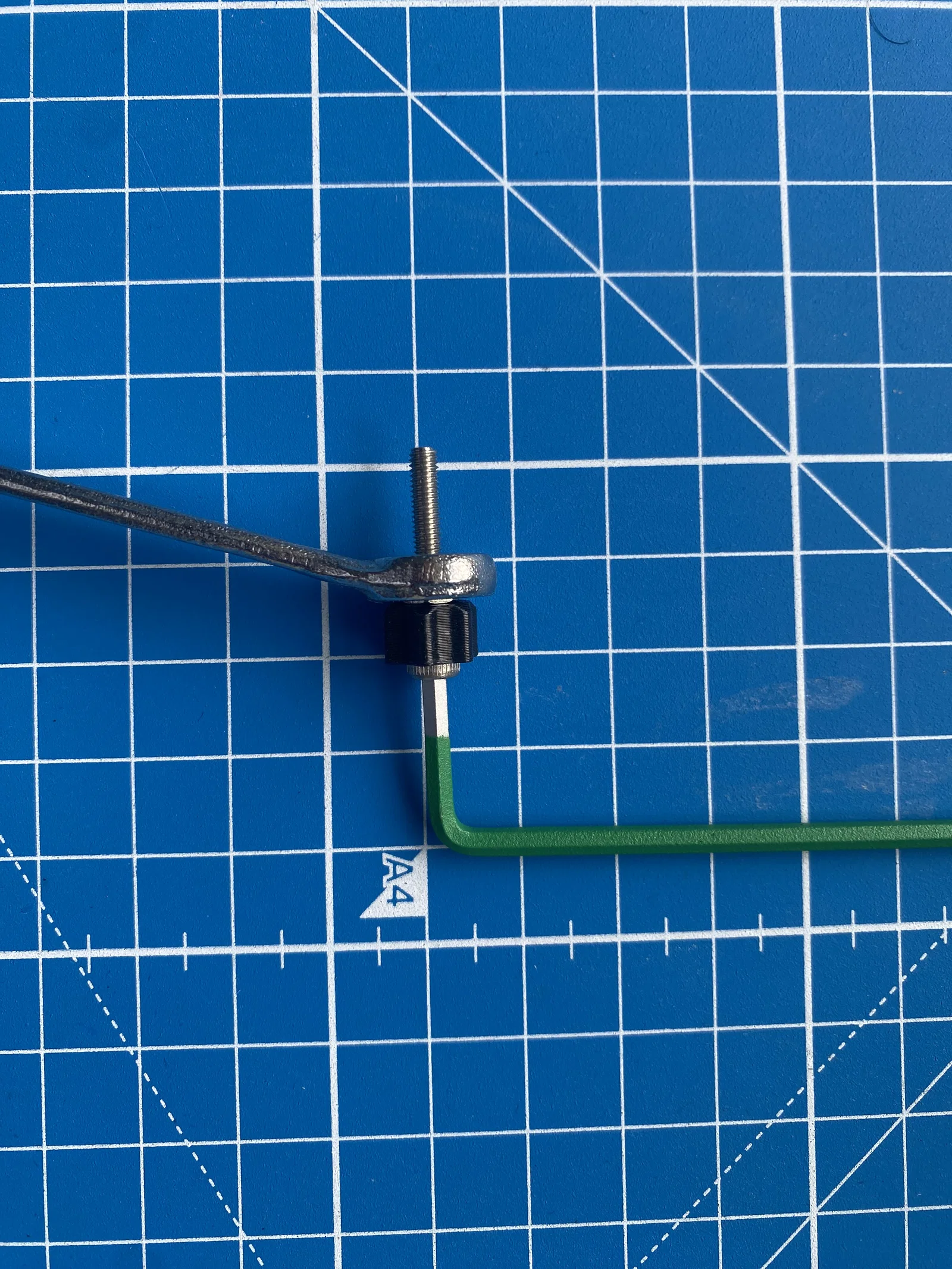

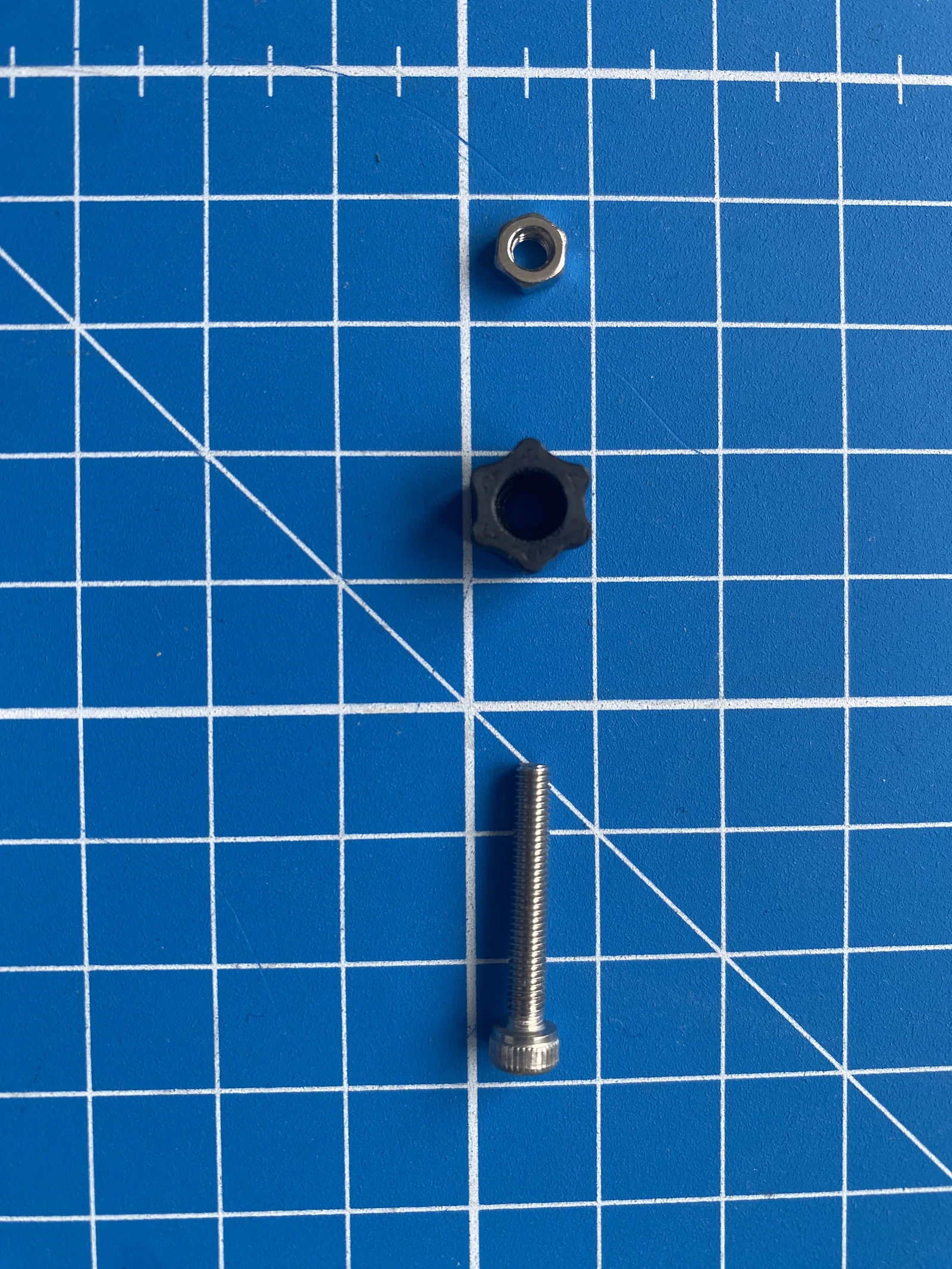

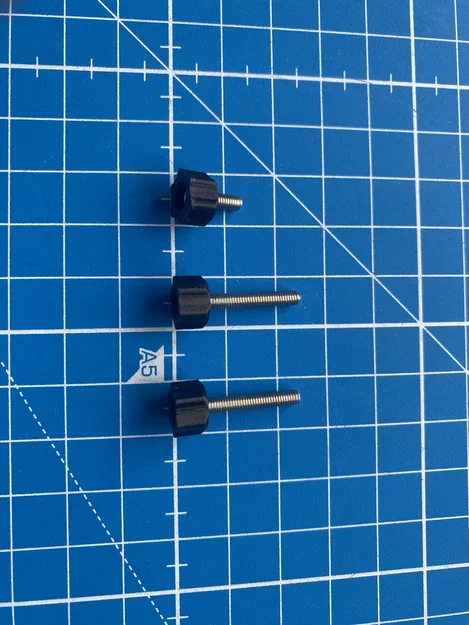

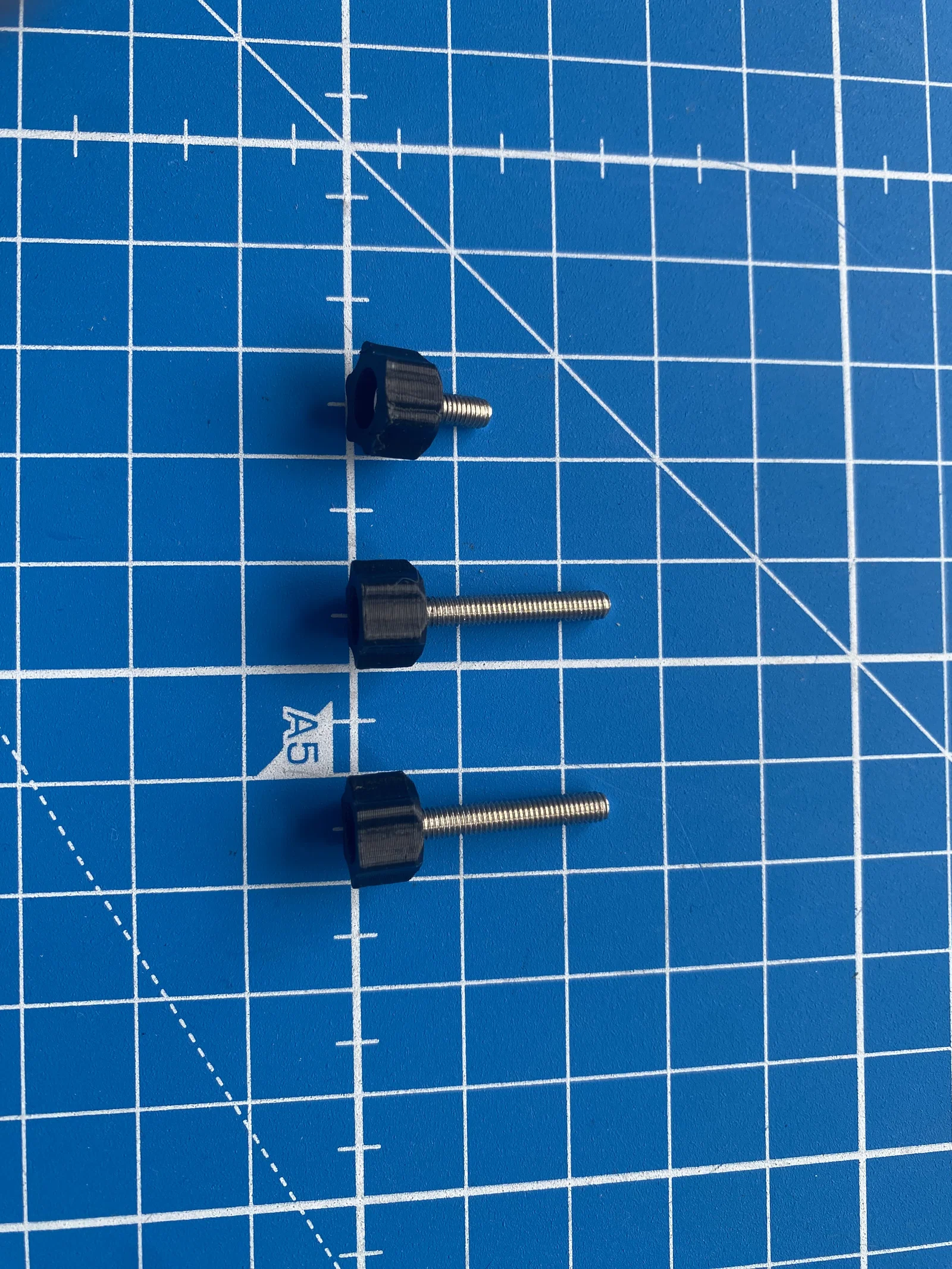

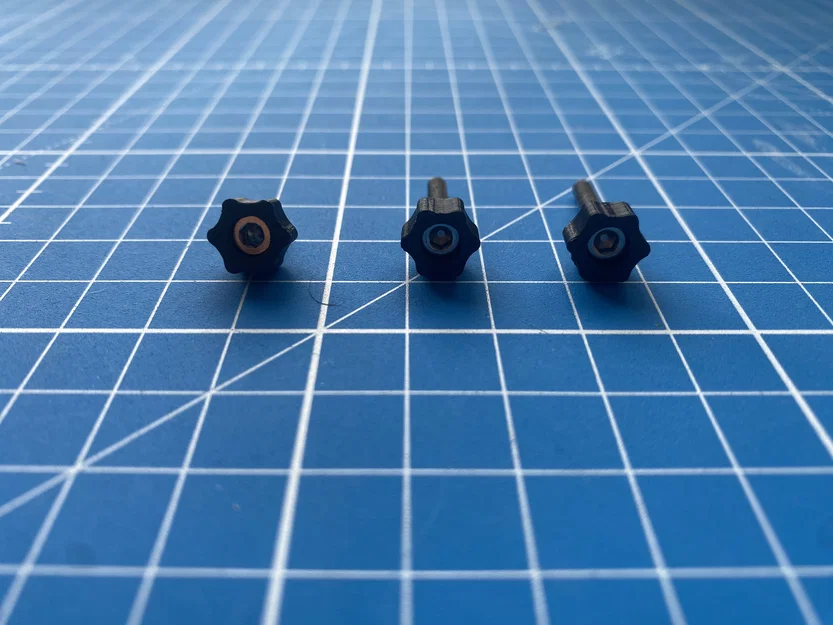

Để lắp bu-lông và adapter thumb screw, bạn trượt adapter xuống theo thân bu-lông và đảm bảo đúng chiều (xem hình phía trên). Sau đó vặn một con tán (nut) xuống bu-lông cho tới khi chạm adapter. Dùng lục giác (hex key) đúng cỡ cho bu-lông và một cái cờ-lê để giữ con tán, siết bu-lông cho tới khi adapter không thể đi sâu thêm. Đầu bu-lông không nên nhô ra khỏi adapter và lực ma sát của bu-lông sẽ giúp giữ adapter tại chỗ. Nhớ là đây vẫn chỉ là chi tiết nhựa, siết quá tay sẽ làm adapter bị bể.

Kích thước bu-lông phổ biến (mm)

Nếu bạn muốn dùng các adapter dựng sẵn, hãy dùng bảng dưới đây và kiểm tra xem bu-lông của bạn có tương thích không. Dùng sơ đồ bên dưới để biết các phần trên bu-lông cần đo.

Screw Diameter

Cap height(H)

Cap Diameter (ØD)

M2

2

3.8

M2.5

2.5

4.5

M3

3

5.5

M4

4

7

M5

5

8.5

M6

6

10

M8

8

13

M10

10

16

Khi bạn chọn đúng size adapter, đầu bu-lông sẽ không nhô ra khỏi adapter. Adapter sẽ không tự trượt vào vị trí cuối một cách dễ dàng, mà sẽ đạt tới vị trí cuối khi được ép bởi con tán.

Cấu hình OnShape

Nhấn vào đây để mở tài liệu OnShape here.

Để tạo adapter cho bu-lông không theo kích thước tiêu chuẩn, dùng thước kẹp (callipers) hoặc thước thẳng để đo đường kính bu-lông, đường kính đầu (cap diameter – ØD) và chiều cao đầu (cap height – H), rồi nhập các giá trị vào tab cấu hình ở góc trên bên trái của features tab. Hệ thống sẽ tự cộng thêm một dung sai (tolerance) vào kích thước bạn nhập. Nếu adapter vẫn chưa vừa, hãy chỉnh các giá trị cho tới khi đạt.
