Mô tả

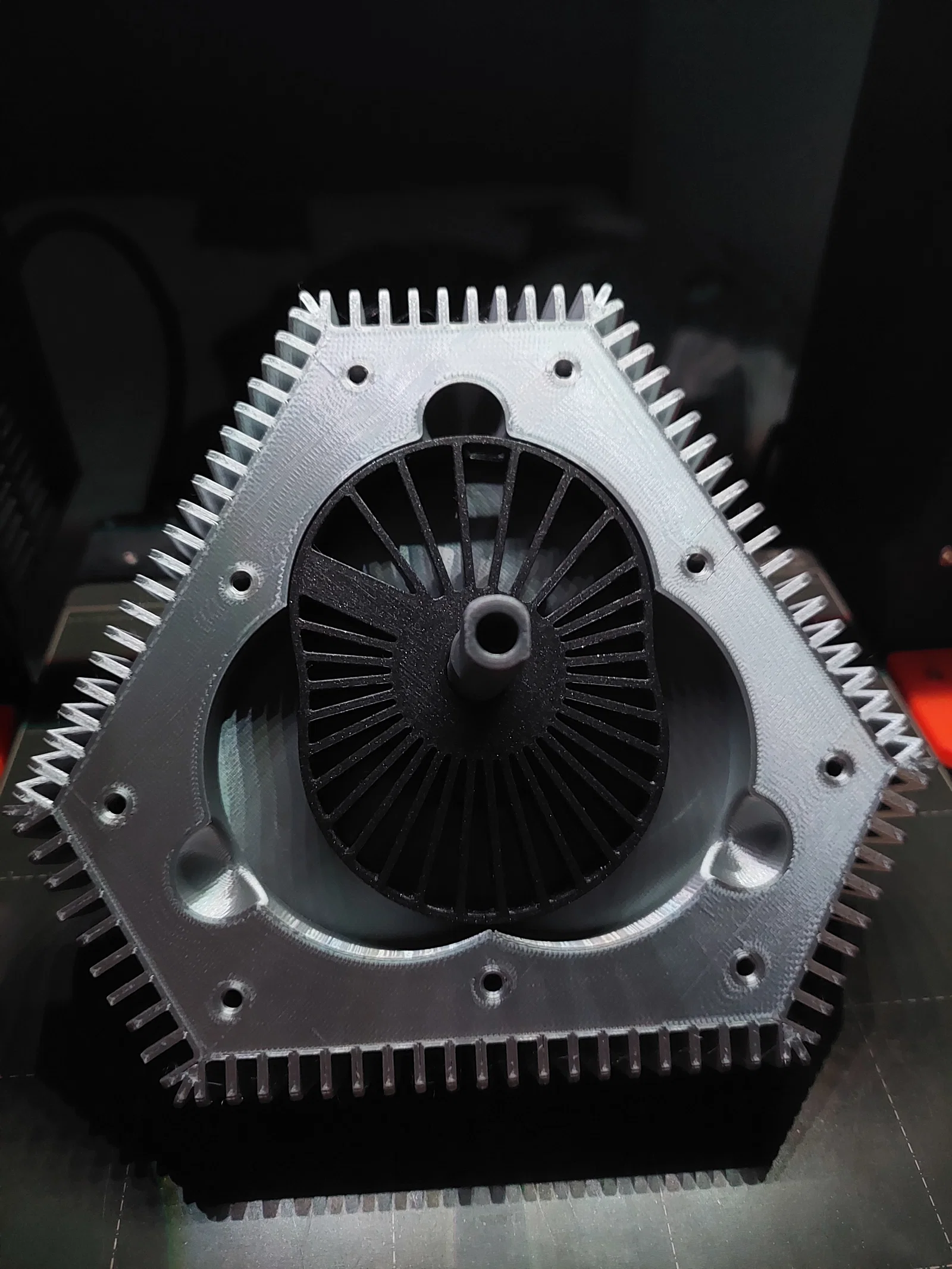

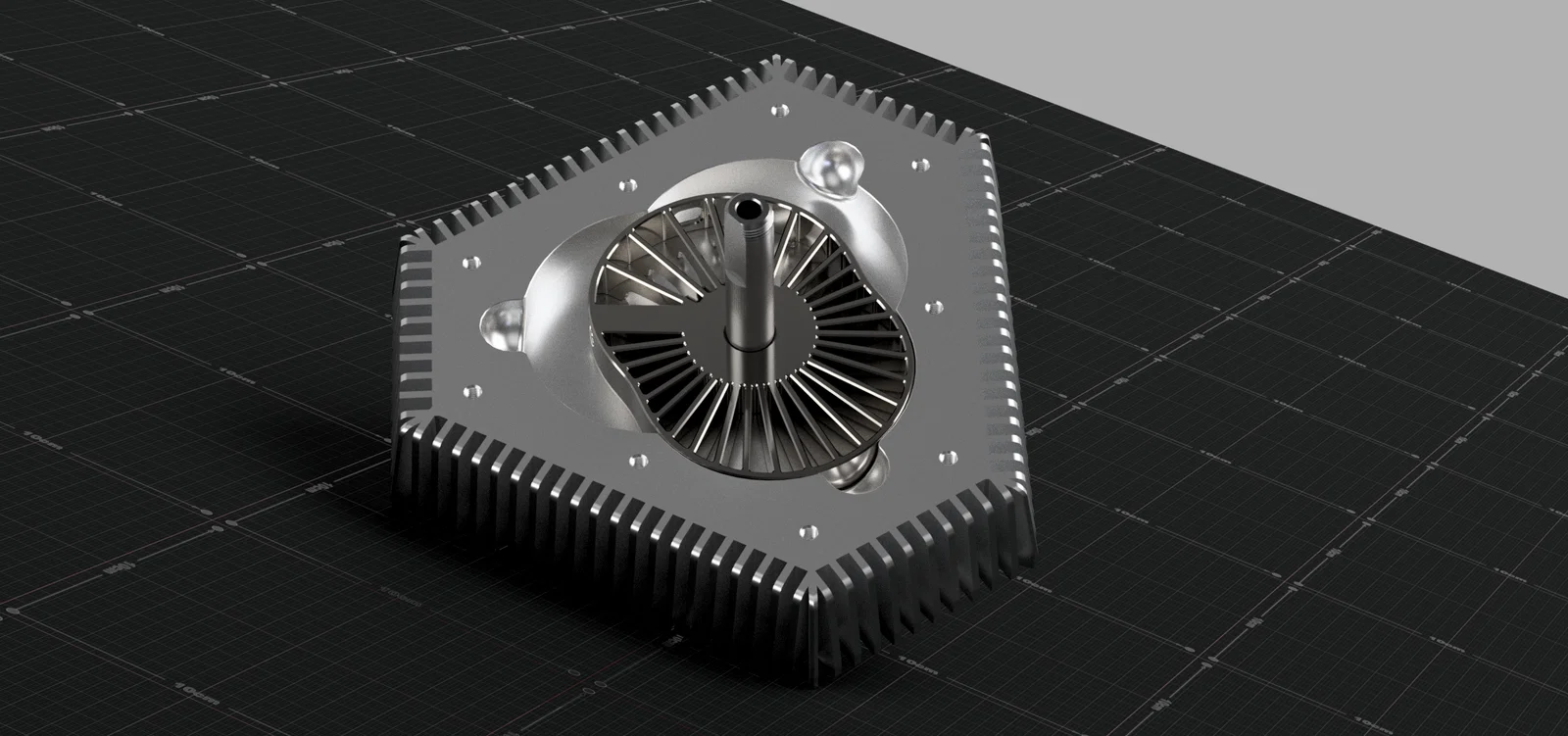

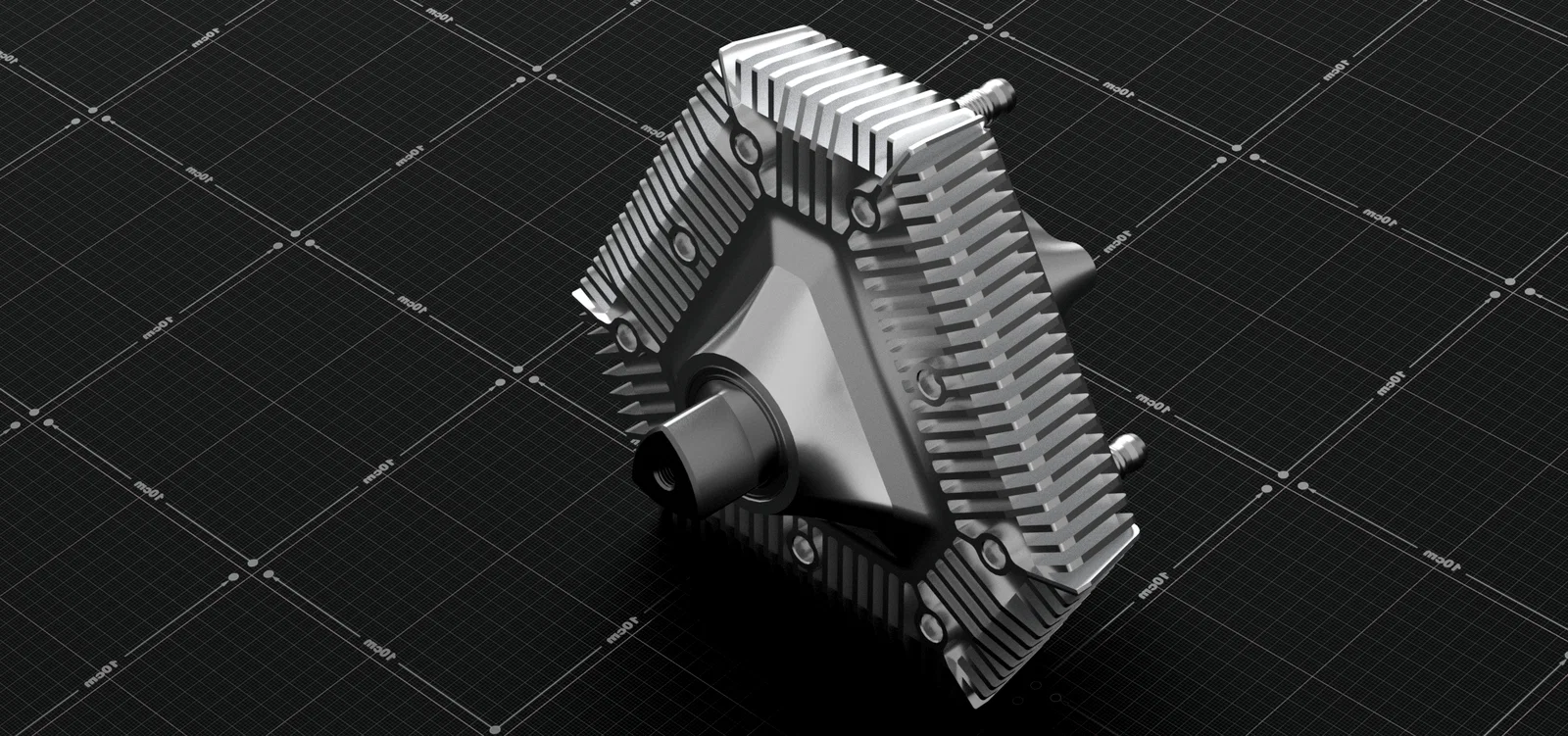

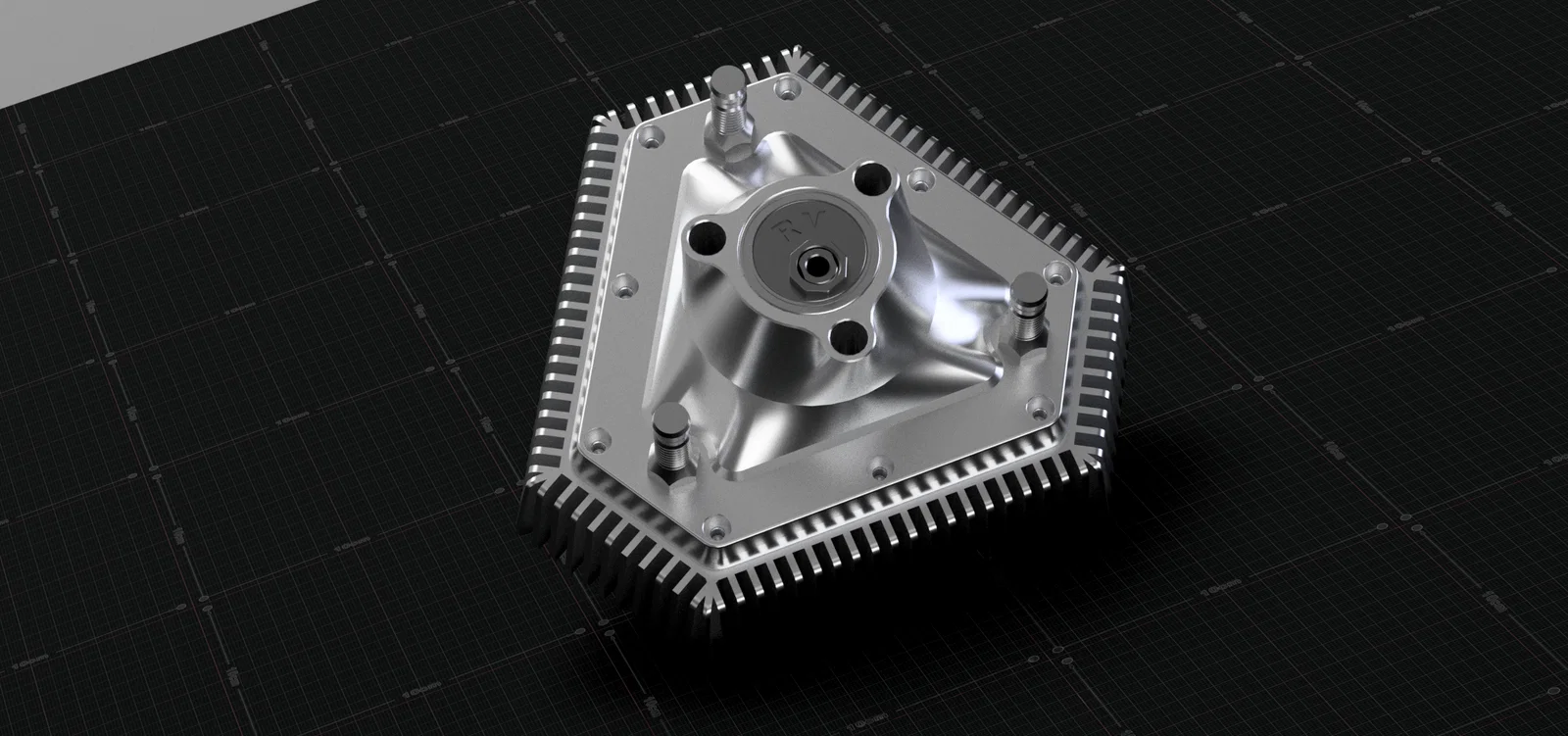

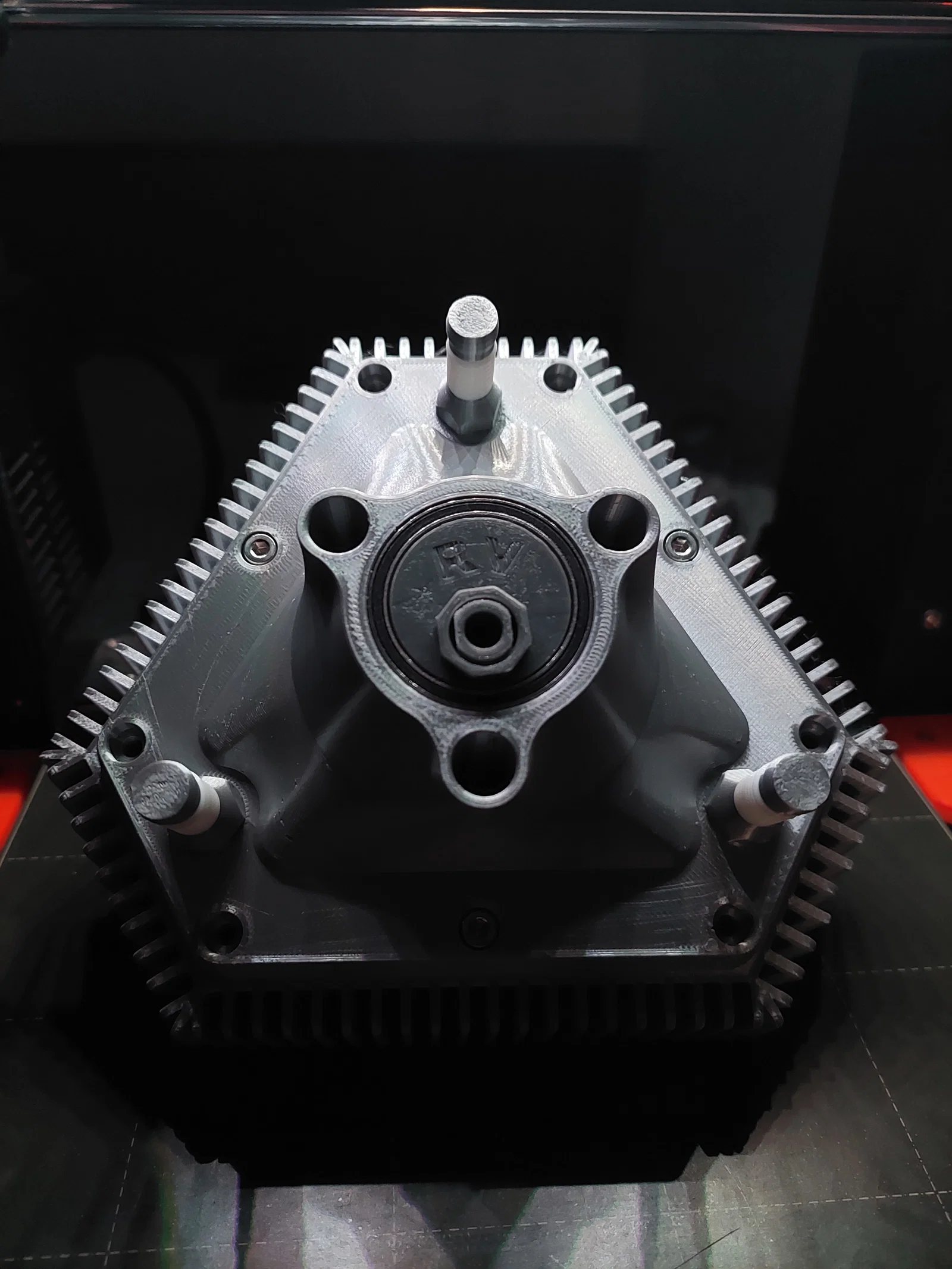

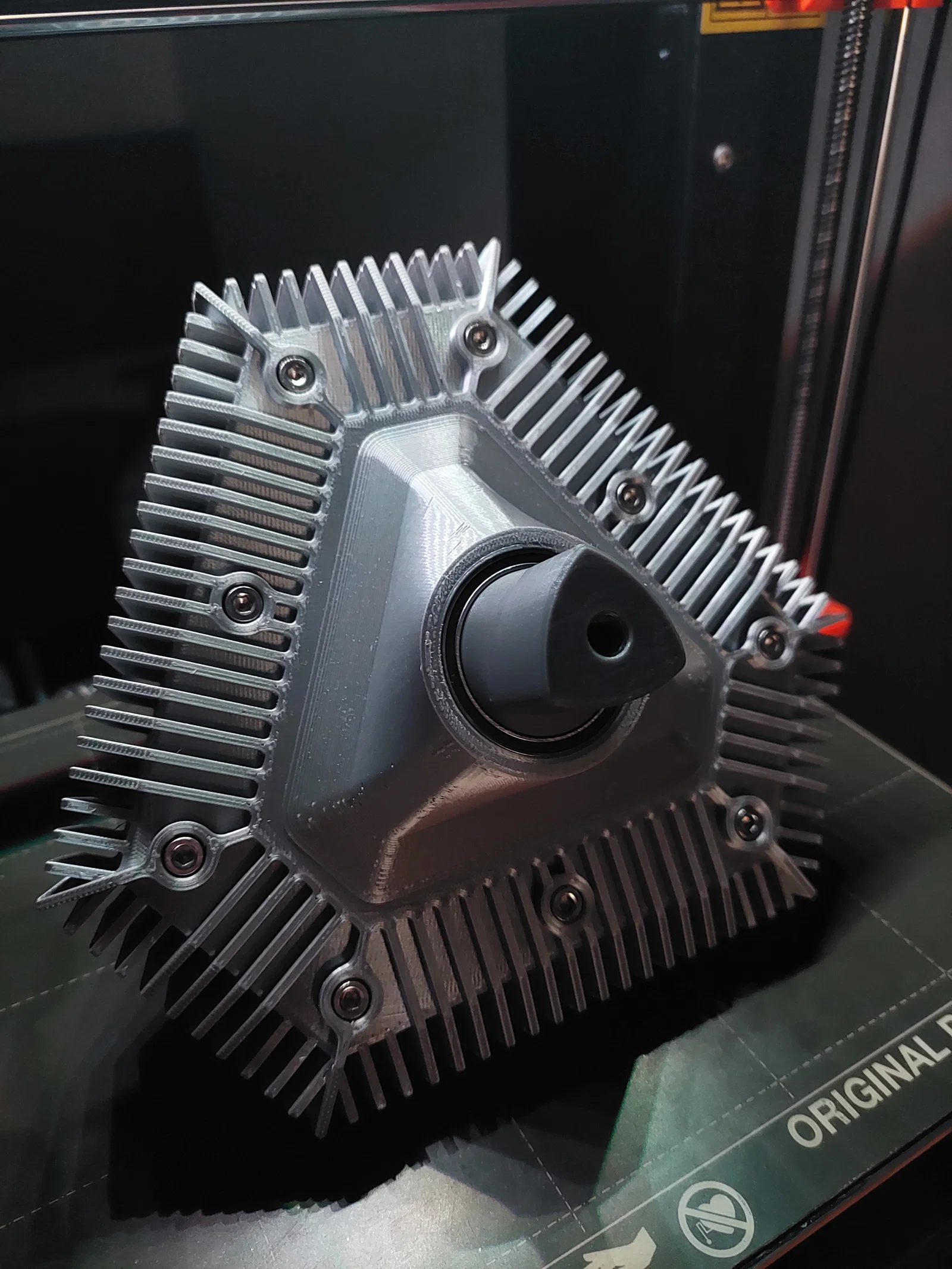

Mẫu Liquid Piston Engine này là model có thể in 3D, do mình thiết kế.
Print Settings: nên để layer height 0.2 hoặc 0.1mm vì phần lắp khớp theo trục (axial fitment) của bearings.

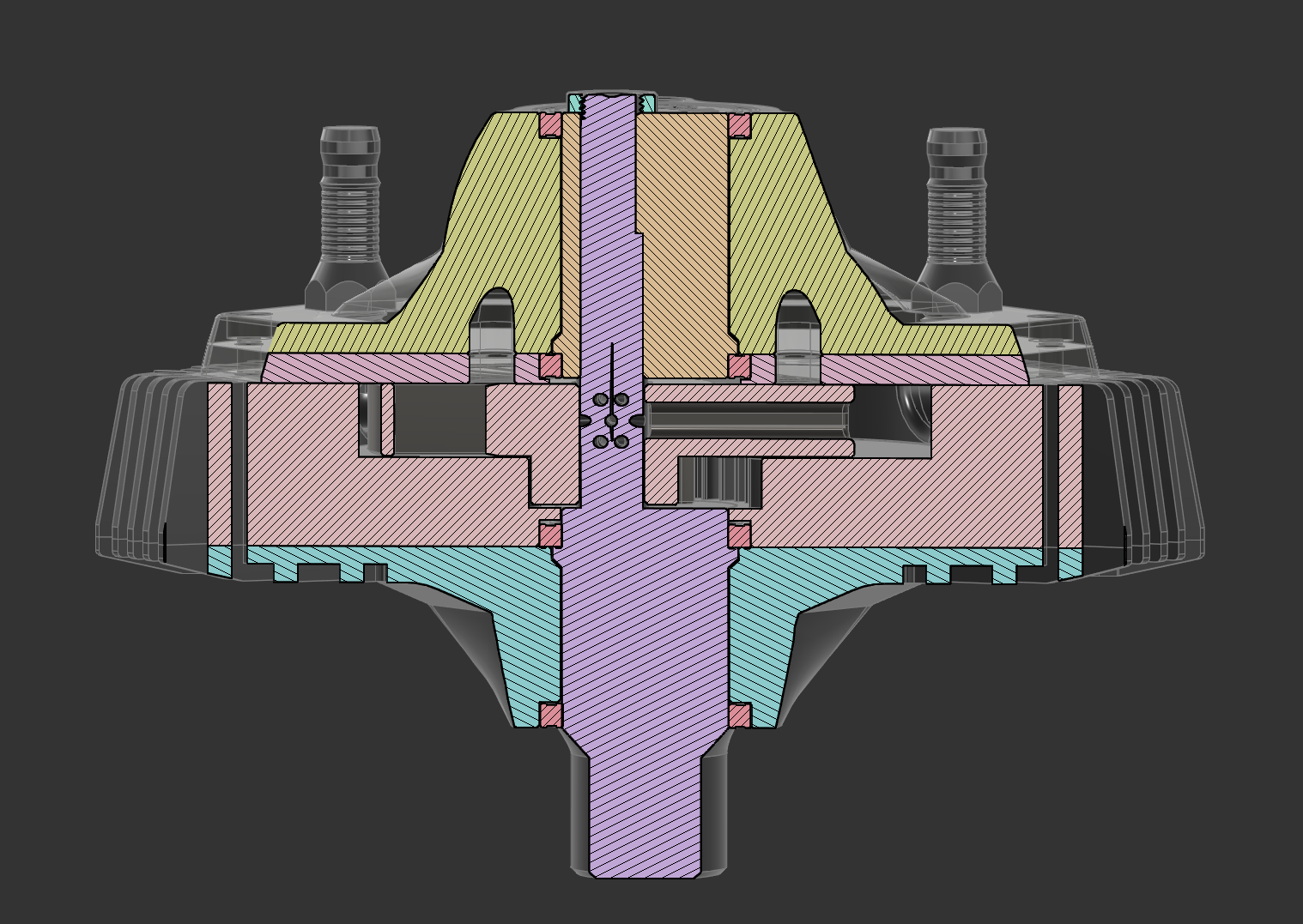

Các lỗ trên chi tiết in để gắn bearings được model là 37.1mm và đường kính shaft được model là 30.0mm. Nhớ kiểm tra để bearings của bạn lắp vừa trong các kích thước này (mình có các bản in test fitment trong những file đính kèm). Bạn cũng có thể dùng bushings in 3D thay cho bearings, file cũng có sẵn.
Chỉ dùng Supports cho phần Engineblock.
Chi tiết Sparkplug có thể cần raft hoặc brim để bám bàn in tốt hơn, và cần in 3 cái.
Phần cứng cần chuẩn bị:
18x ISO 4762 M4x12 (tối thiểu 6 con để liên kết chắc)
4x Ball Bearings 6706 37x30x4mm (có thể thay bằng bushings in 3D)
Nếu bạn có câu hỏi gì cứ hỏi nha :)
