Vỏ hộp cho AgOpenGPS PCBv4.xSTD v4 (Enclosure)
Vỏ in 3D cho AgOpenGPS PCBv4.xSTD v4, 2 bên hông tháo rời, nhiều lựa chọn face/back plate. Hỗ trợ nhiều kiểu lắp (keo 2 mặt, vít M6, vít tự ren), có bản lỗ LED/PG7. Khe PCB 1.76mm (có 1.86mm).
Mô tả

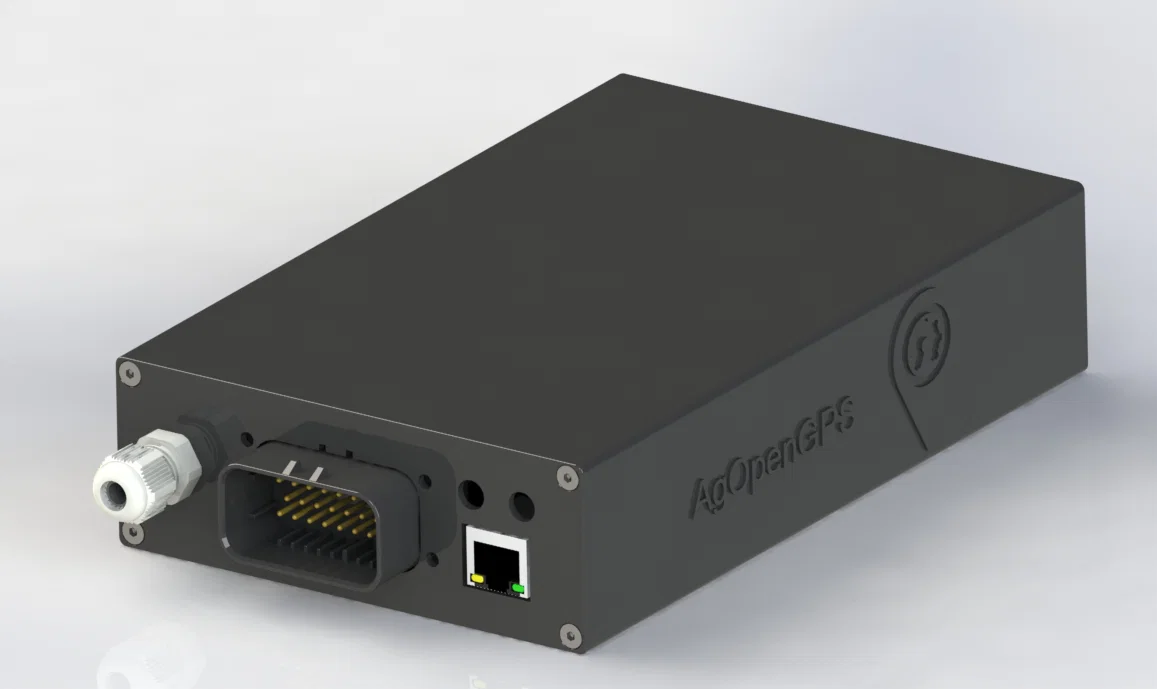

Vỏ hộp (enclosure) cho PCBv4.xSTD của AgOpenGPS. Enclosure có 2 bên hông tháo rời, PCB có thể trượt vào từ cả hai phía. Bản này in 3D hoàn toàn được. Bạn có thể chọn nhiều loại faceplate và back plate có sẵn.

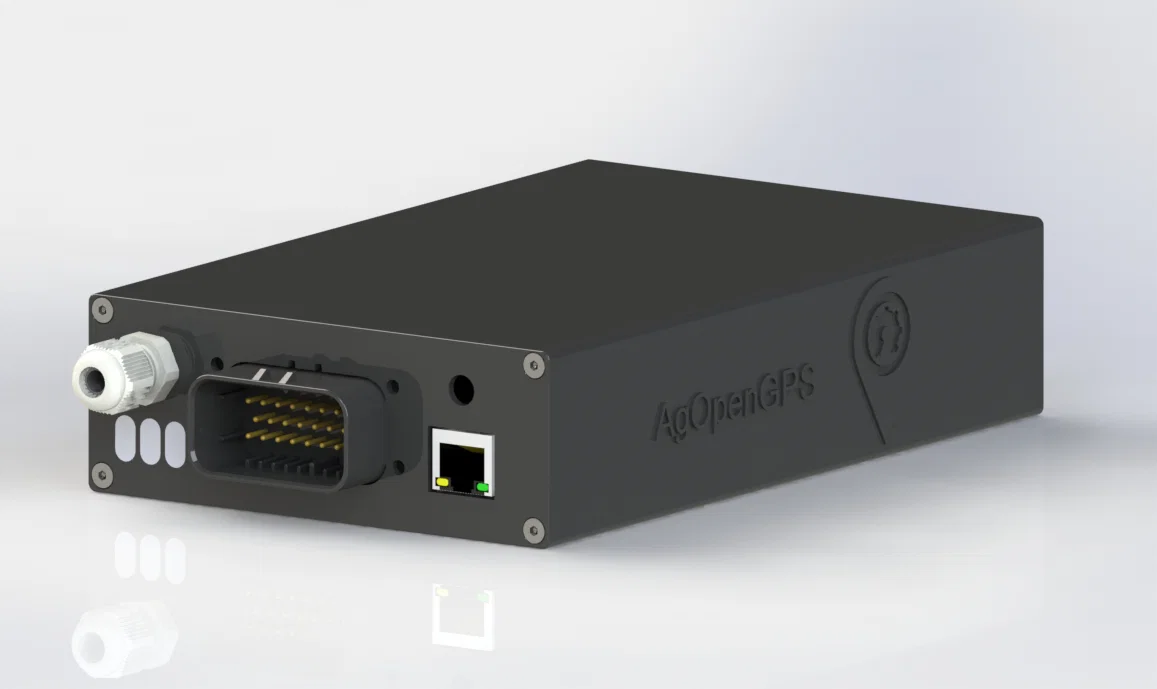

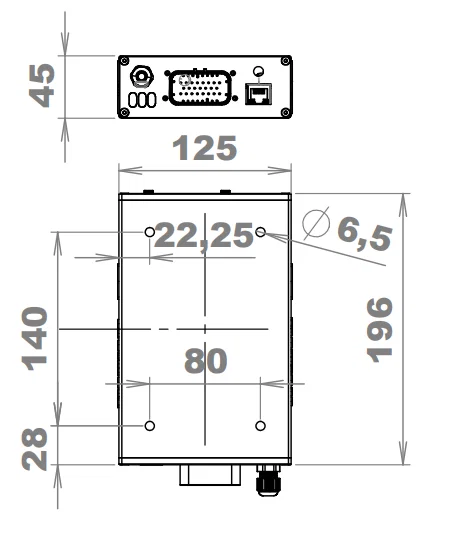

Nhưng người dùng F9P chỉ có thể cắm dây antenna từ mặt sau (back panel). Mục đích là để vỏ gọn nhất có thể (196x125x45mm); còn um982 dùng đầu nối pigtails thì có thể đưa ra mặt trước (front panel). Có faceplate khoét lỗ cho PG7 cable gland để đi thêm dây như IMU ngoài. Cũng có các phiên bản faceplate có lỗ cho LED; có thể in kèm nút che (plug) bằng filament trong suốt, hoặc dán băng keo trong lên nếu cần nhìn LED rõ.
Khe gài PCB rộng 1.76mm, và có các mẫu khác với 1.86mm.

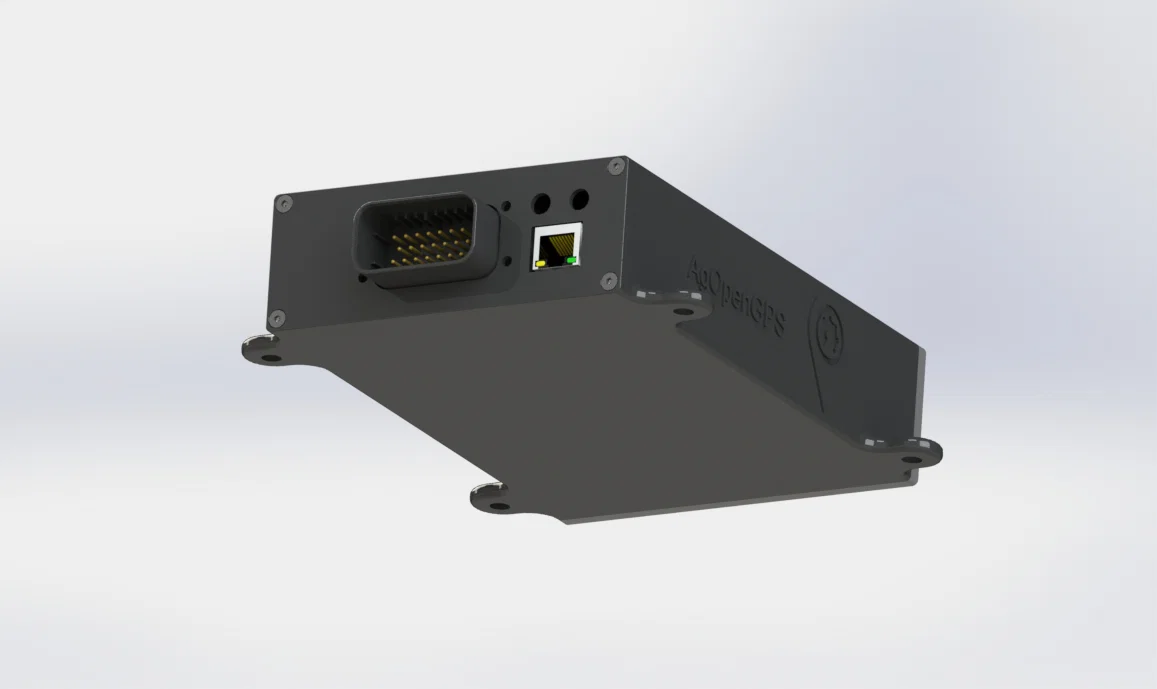

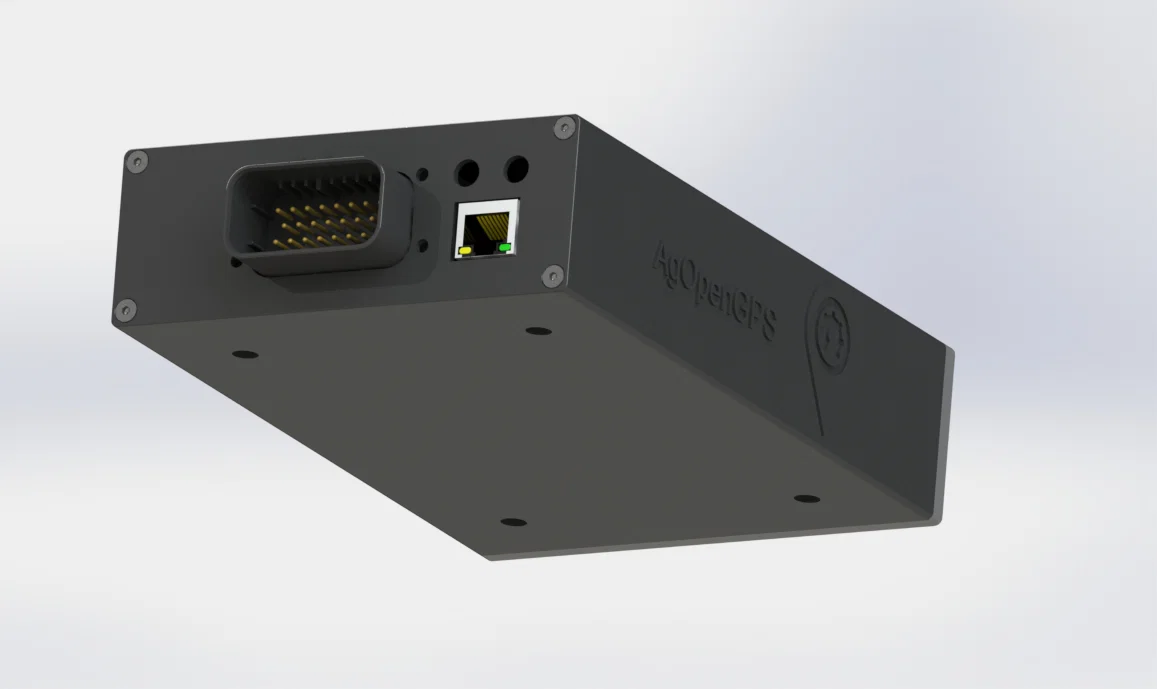

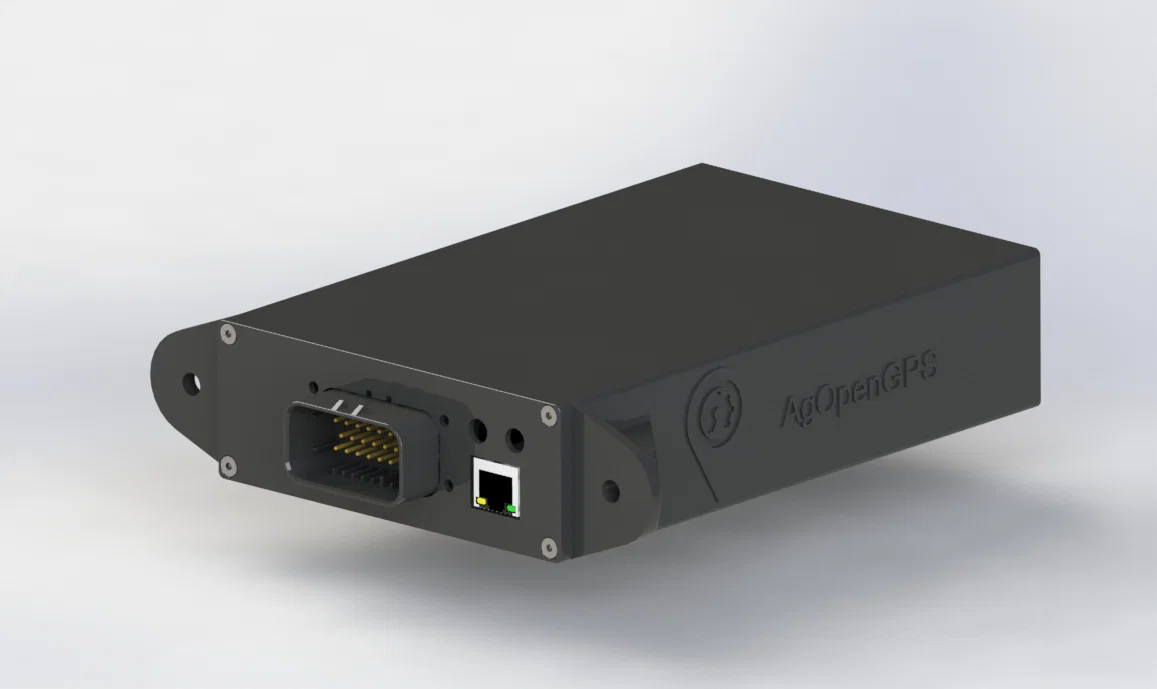

Cách lắp đặt: dùng băng keo hai mặt, vít M6 x4 hoặc x2 cho bản panel mount, hoặc vít tự ren (self tapping screws) khi cần.
Vít M3 dài 12mm x8 cho faceplates.
