Khung vỏ (enclosure) cho máy in 3D - 3d printer encloser

Free my models 3434692caa8da9f19a

Ai đang gặp khó khăn trong việc tìm đúng size/ID thì dùng tool đo trong slicer (measuring tool extension) để scale file STL lên hoặc xuống theo đúng loại khớp nối ống mình cần. Mình cũng làm y vậy: ống PVC của mình là đồ tận dụng từ cái lều đồ chơi cũ nên nó là 9mm. Mình scale model trong slicer để khớp với ống cho vừa khít. Nếu mối ghép bị lỏng thì quấn thêm ít băng keo hoặc chêm shim là sẽ ôm chắc, hoặc dán keo sau khi mọi thứ đã lắp đúng vị trí.

Buy me a coffee

https://www.buymeacoffee.com/Id.dhruvpatel

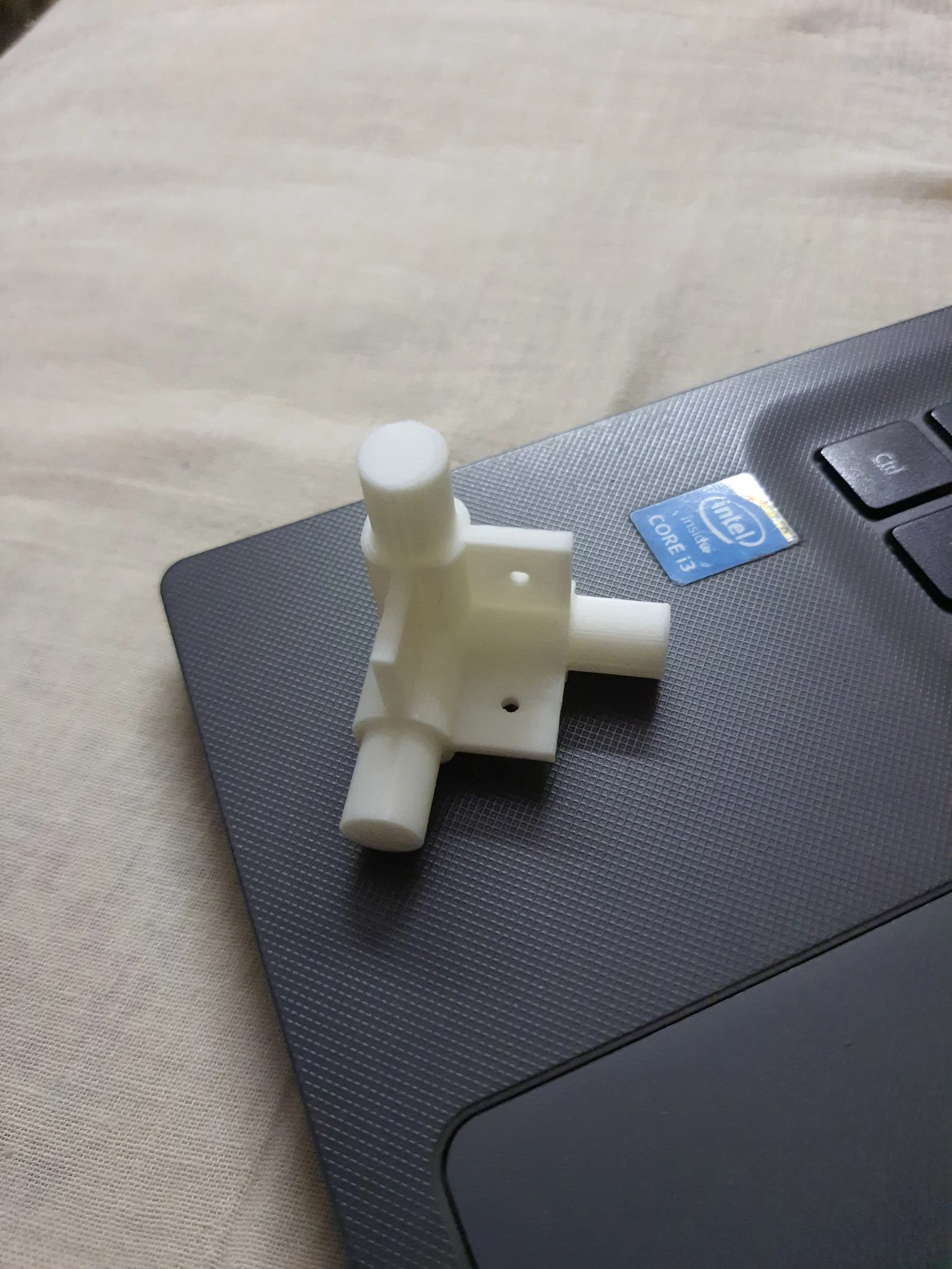

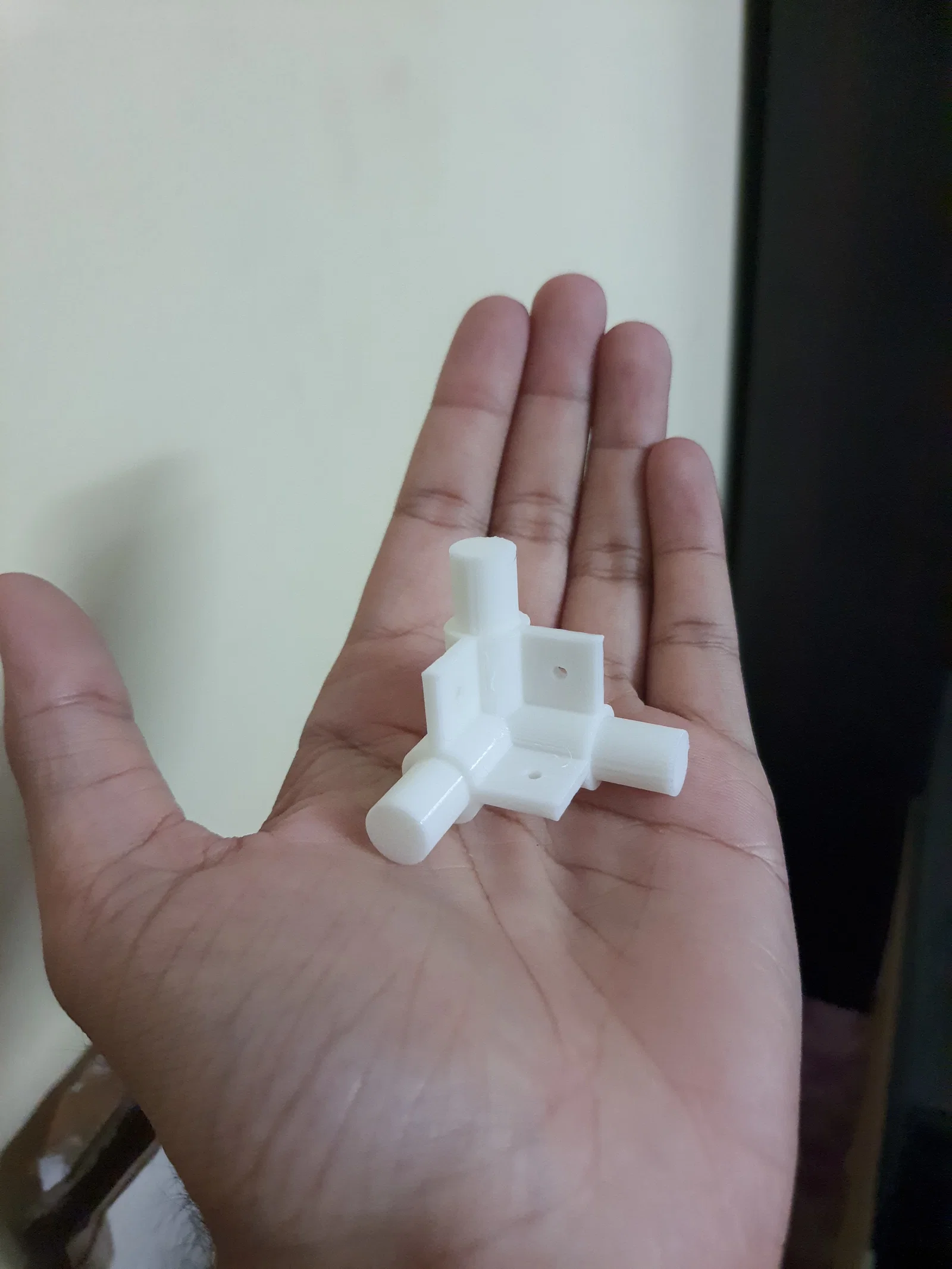

Mình đã test bản scale nhỏ lại cho khớp ống như trong hình.

*update: đã thêm file soildworks để chỉnh sửa các khớp nối theo nhu cầu*

Tất cả kích thước bên trong (internal dimension) của STL là 20mm. Hãy in thử 1 cái để kiểm tra độ fit tốt nhất với ống PVC của bạn vì kích thước còn tùy kiểu và hãng.

update instruction :

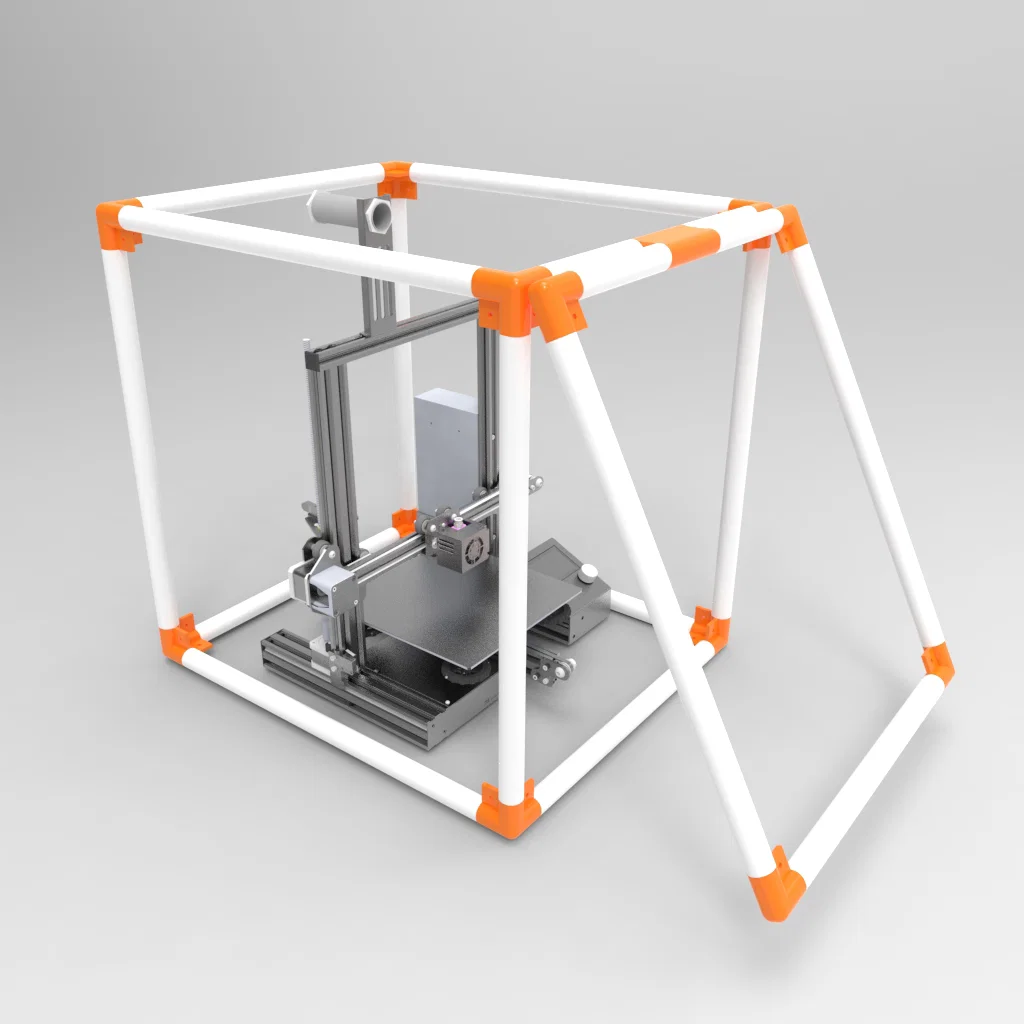

fig:1
8x : y way joint 8 for cube
4x : L join for door
1x : hinge (lưu ý: dán keo 1 bên của hinge theo ý bạn thấy hợp và chắc)

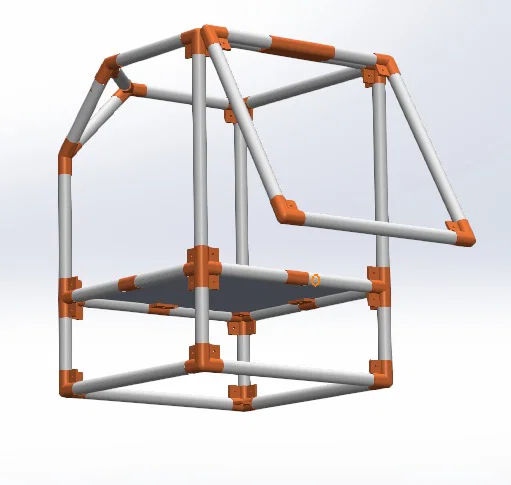

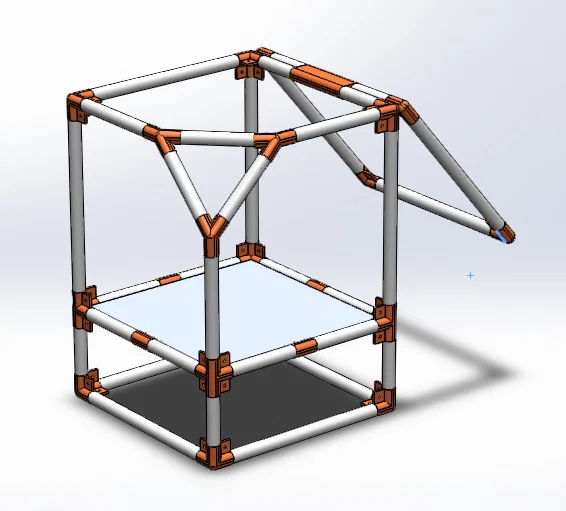

fig:2
giống fig:1 cộng thêm
4x : middle support joint (nếu bạn muốn làm thêm một tầng thì dùng)
3x : angle joint (nếu bạn gắn exhaust hoặc đèn vào góc tam giác của enclosure)

MAKER NOTE :

Mọi người làm thử giúp và update lại cho mình xem cần chỉnh gì, rồi gửi hình make luôn nha. Mẫu này cũng có trên Printables, tải bên đó cũng được. Mình rất vui nếu thấy ai mod thêm như giá giữ filament, led bars, v.v.
