Ống suốt (Bobbin) Brother cho máy may LS14S

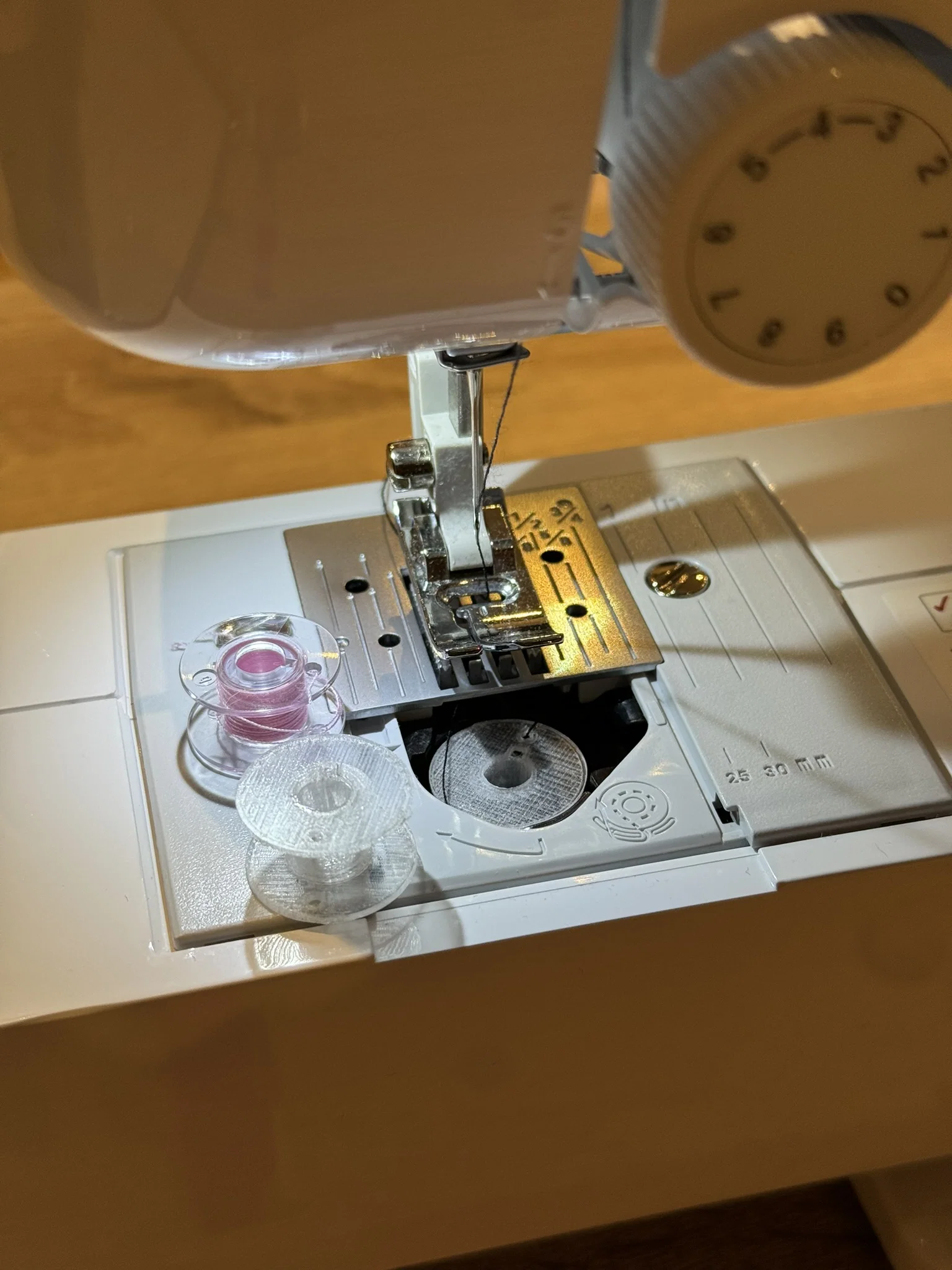

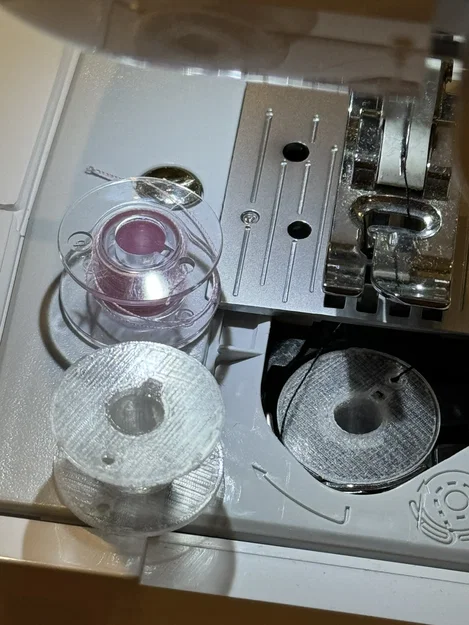

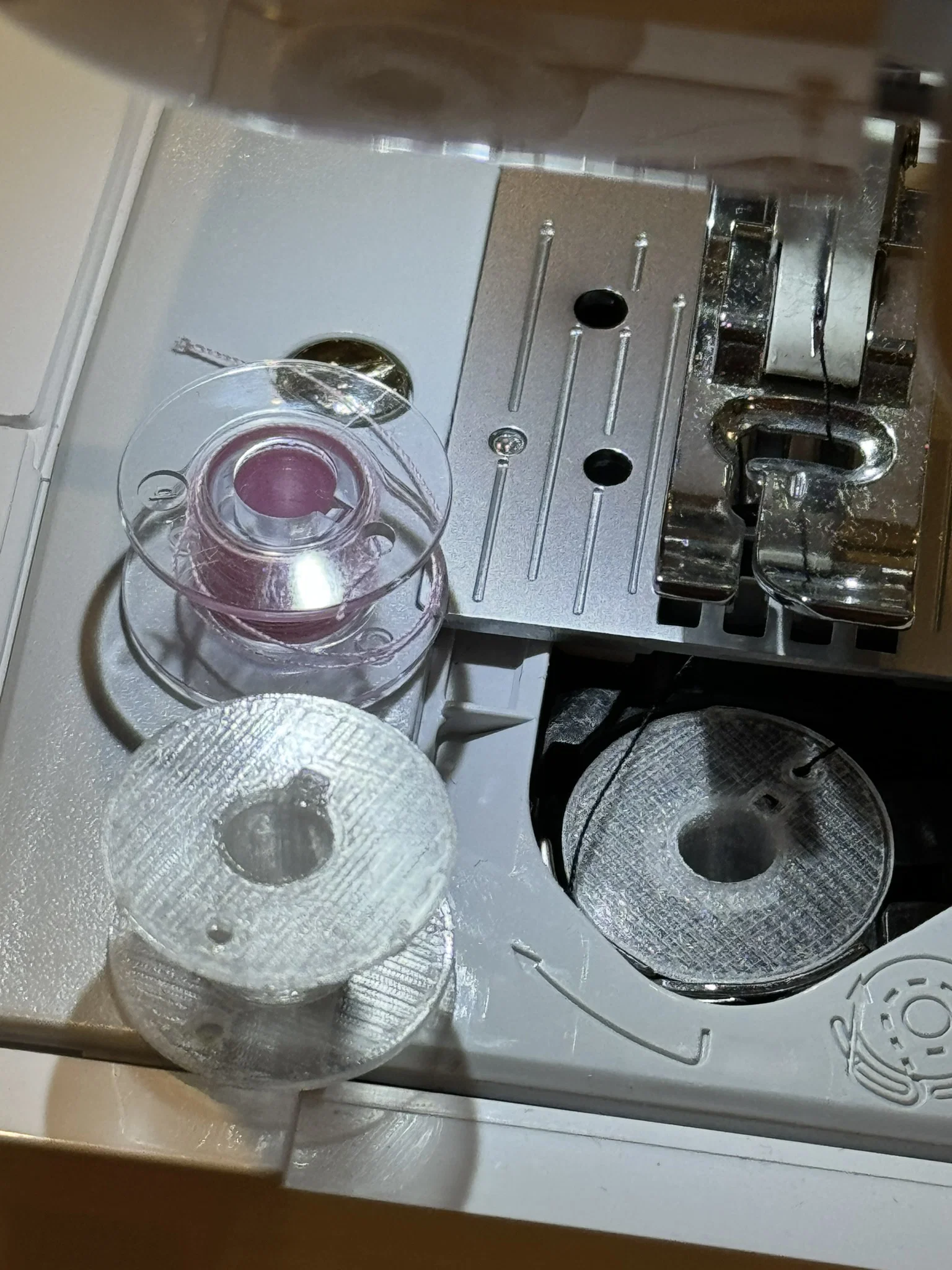

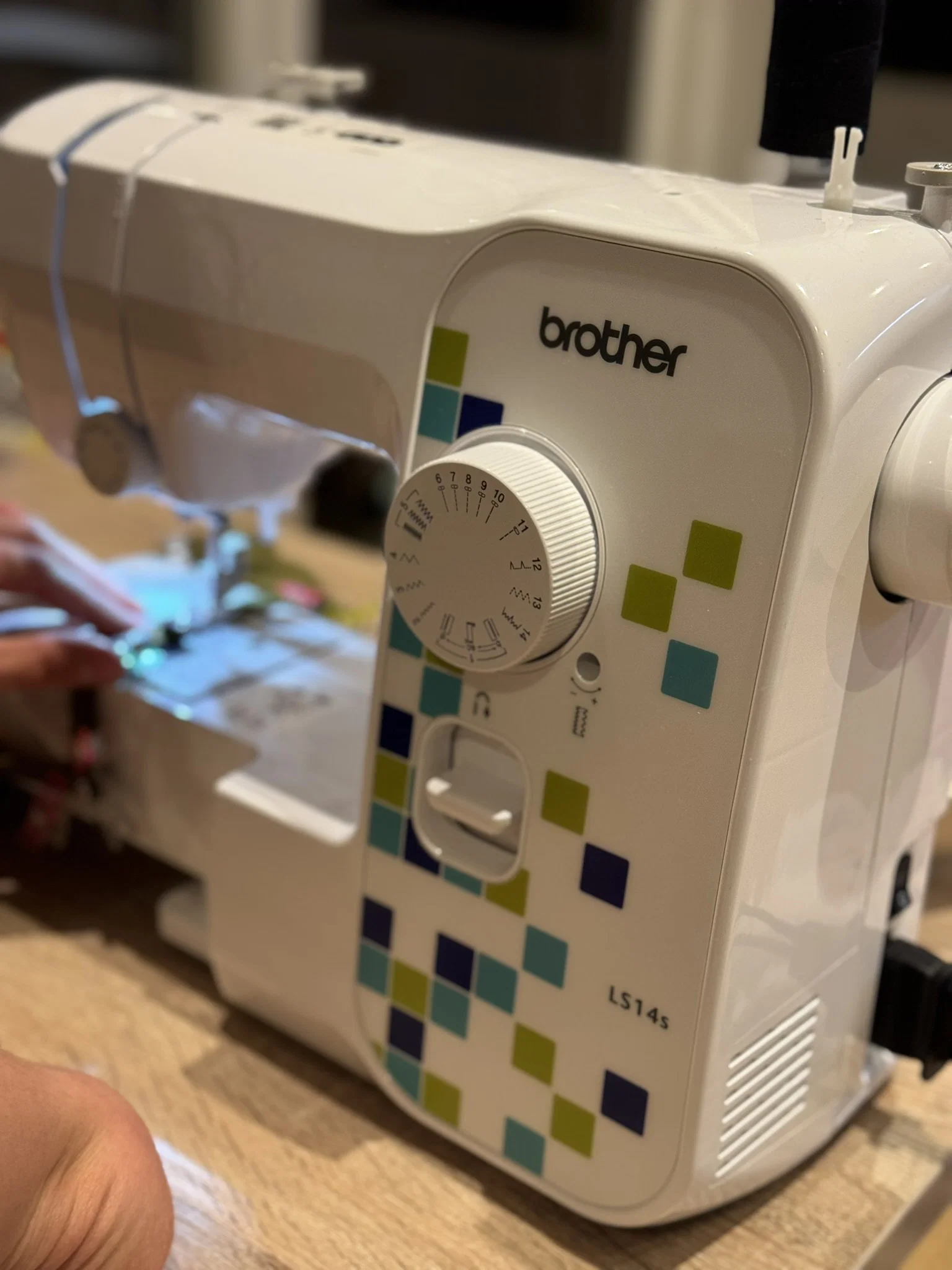

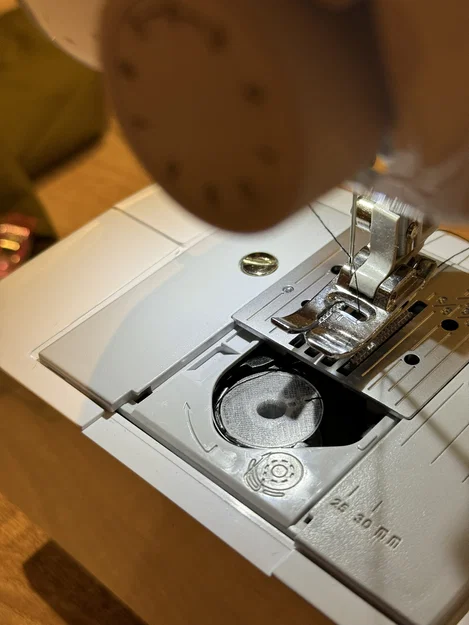

Mình đo cái bobbin đi kèm theo máy Brother LS14S rồi tự dựng lại từ đầu một phiên bản để in 3D tương thích.

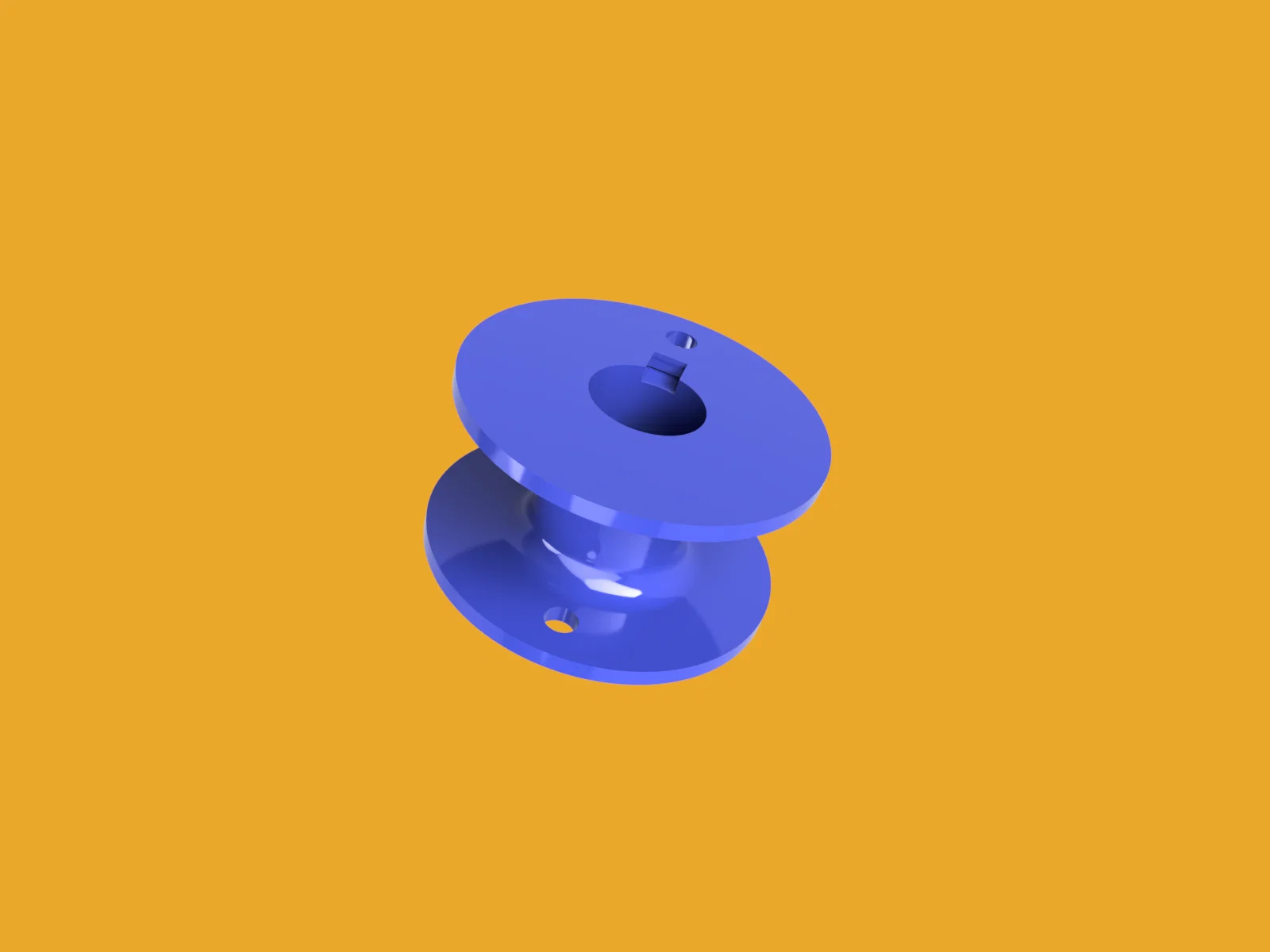

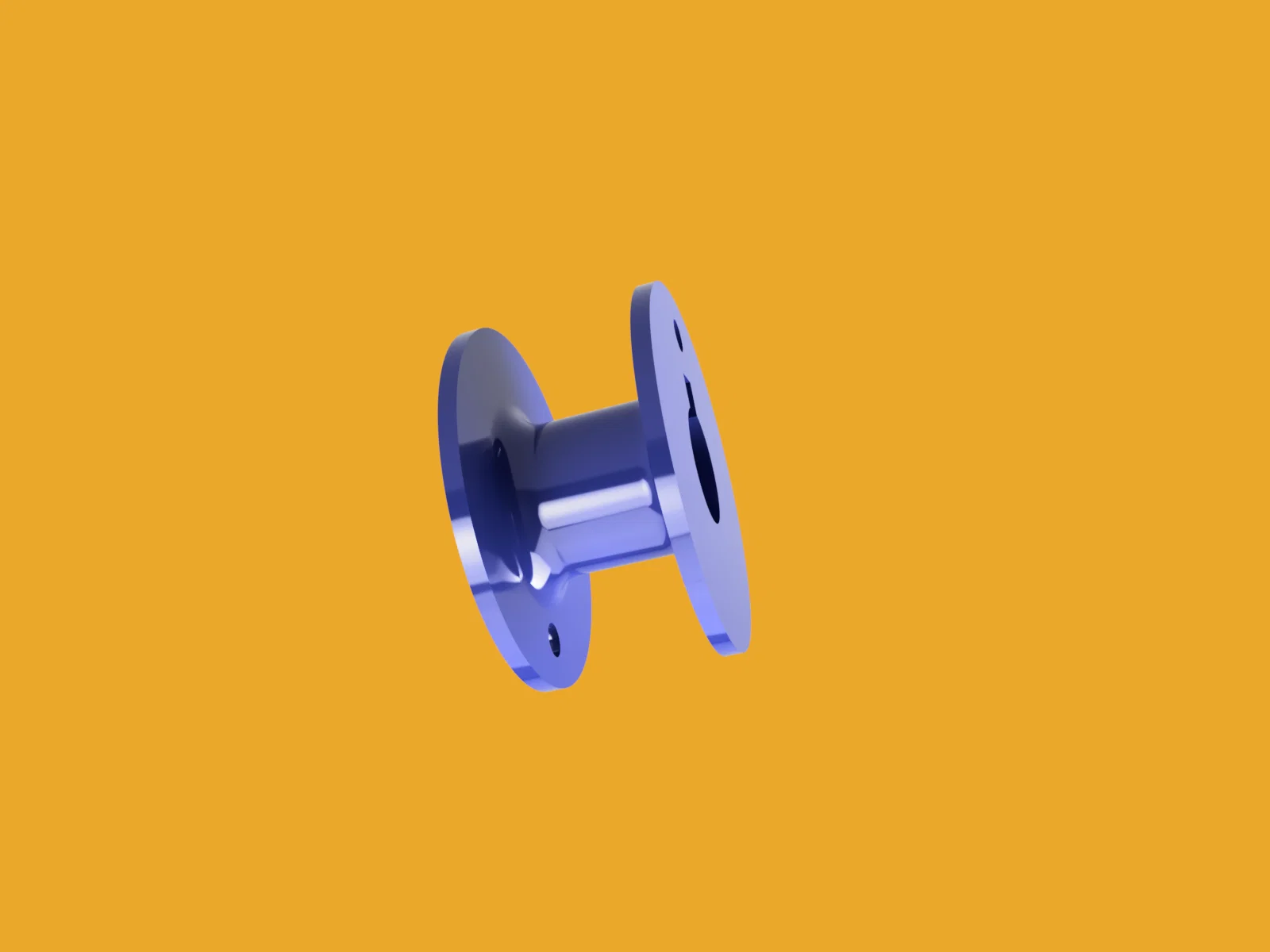

Nếu bạn muốn dùng với máy khác, bobbin này có kích thước 20.5 mm x 11.0 mm, trục đường kính ngoài 8.70 mm và lỗ 6.50 mm.

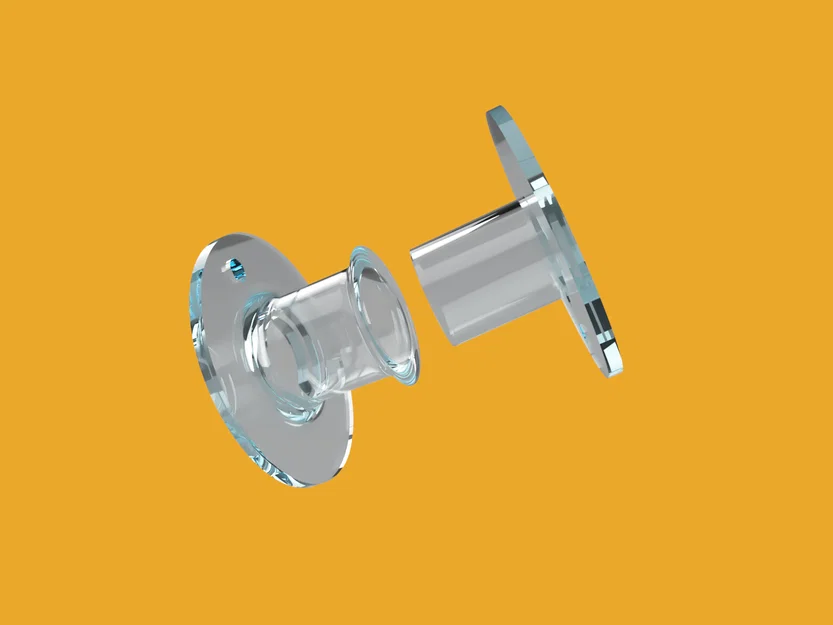

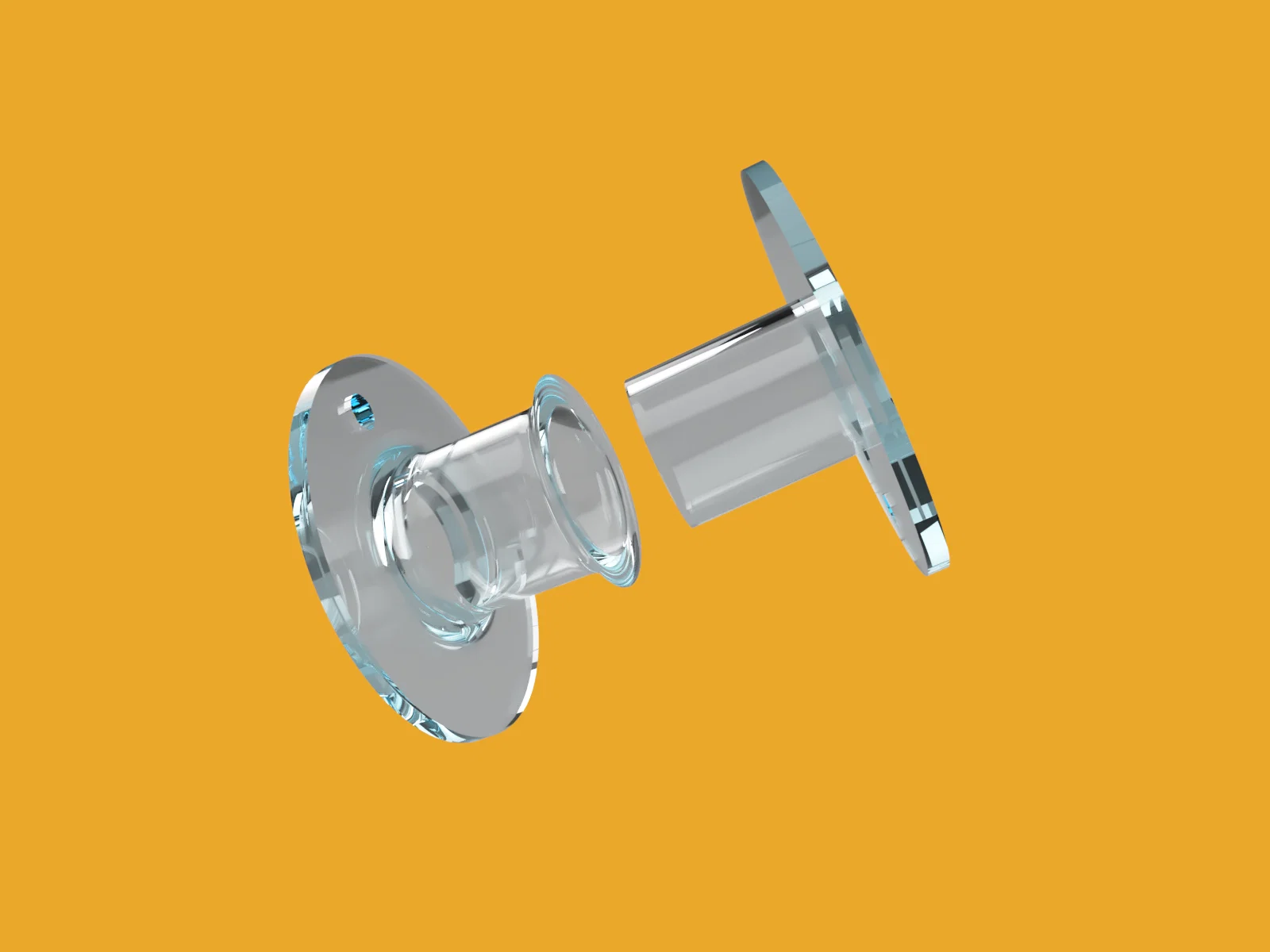

Bạn in làm hai nửa rồi trượt khớp lại với nhau để thành bobbin hoàn chỉnh. Một nửa có mép bo cong để giữ sợi chỉ không cọ vào những bề mặt in 3D có thể hơi nhám (bobbin zin cũng có cấu trúc tương tự).

Bạn nên in layer height 0.1mm hoặc thấp hơn cho phần trục (hoặc cả chi tiết), nếu không bề mặt sẽ kém mịn và khó trượt khớp với nhau (0.2 mm sẽ bị “gợn” hơn). Dung sai chi tiết là 0.1 mm theo phương bán kính cho trục (tổng 0.2 mm).

Dù lắp có vừa hay không, mình vẫn chấm một giọt keo CA (keo super) lên trục rồi ép giữ chặt đến khi keo set.

Khỏi phải nói, món này rất nhỏ nên nhớ canh chỉnh flow & retractions cho chuẩn để ra kết quả đẹp nhất. :)

Bạn có thể thử in bằng vật liệu trong suốt kiểu “glassy” nếu muốn nhìn được mức chỉ hoặc màu chỉ trong lúc sử dụng.
