YET ANOTHER Ender 3 Fan Duct Mod – Ống gió làm mát chi tiết cho Ender-3

Cập nhật 2024-03-09:

Mình đã thêm phiên bản 4 mới. Bản này ngắn hơn 2mm, phòng trường hợp V3 bị chạm buildplate.

Mục tiêu

Mình muốn in nhanh, thay thế trực tiếp cho ống gió zin (stock duct) và dĩ nhiên là làm mát chi tiết tốt hơn, tránh thổi vào nozzle, đồng thời cũng không bị vướng/cạ vào mấy cái kẹp (clips) giữ mặt kính.

Một điểm quan trọng nữa là luồng gió bên trong mượt hơn. Mấy bản mod mình tìm được thường có cạnh trong rất bén/gắt, mình đoán sẽ tạo nhiều nhiễu loạn (turbulence). Mà cái fan này vốn đã yếu rồi, vậy là phí năng lượng. Bản này hy vọng sẽ ngon hơn chút ở khoản đó.

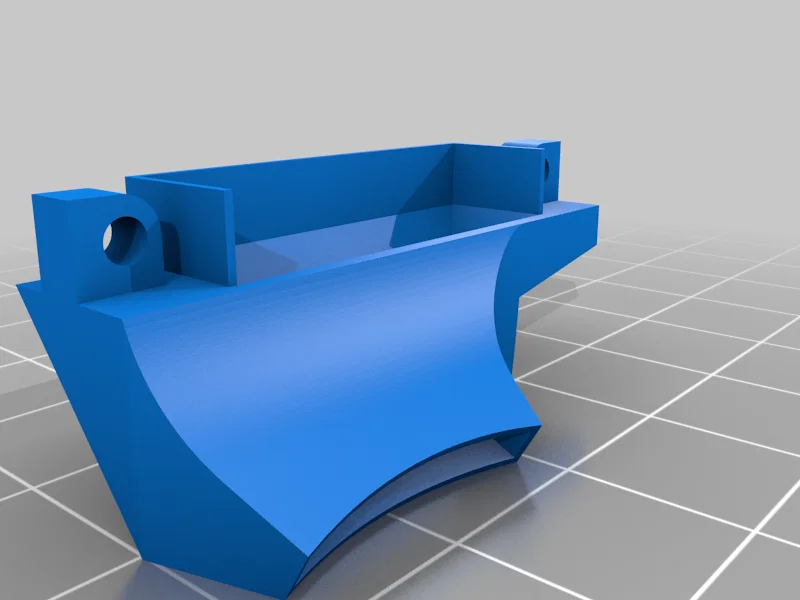

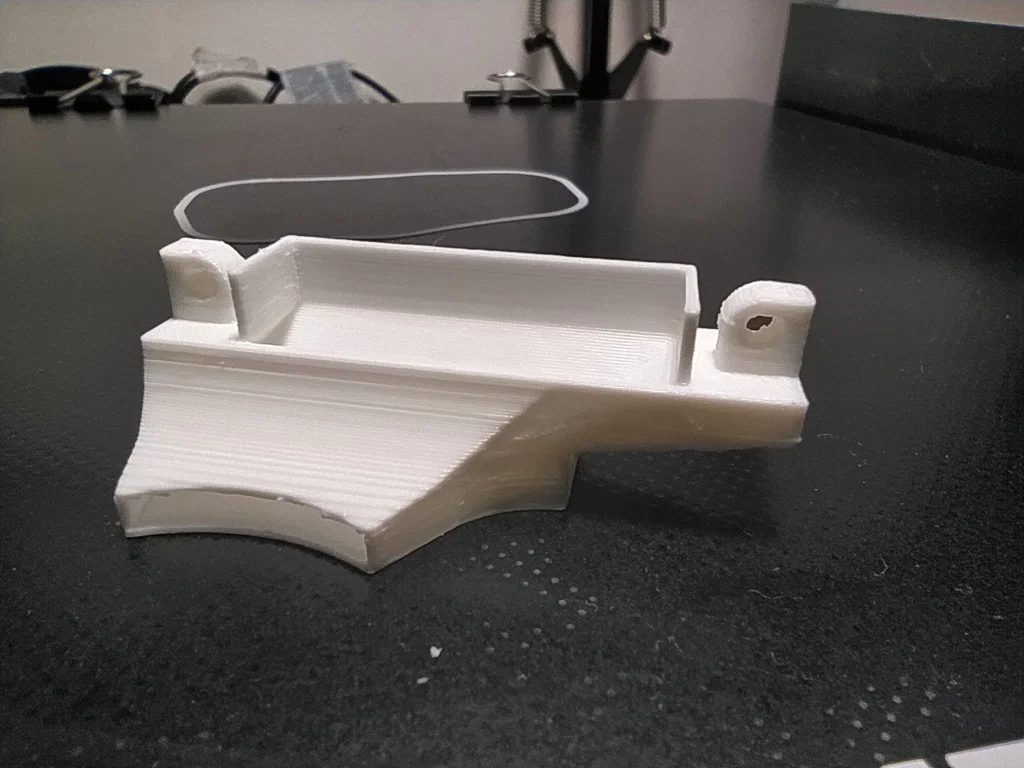

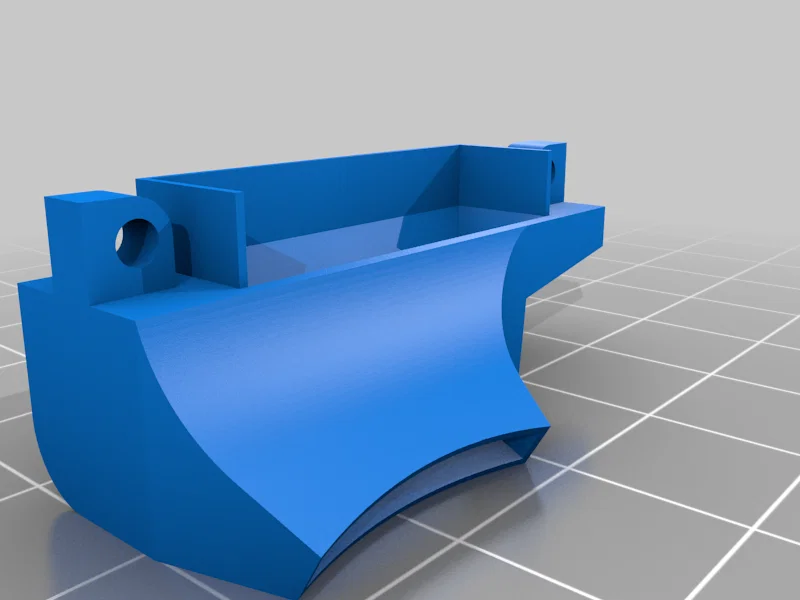

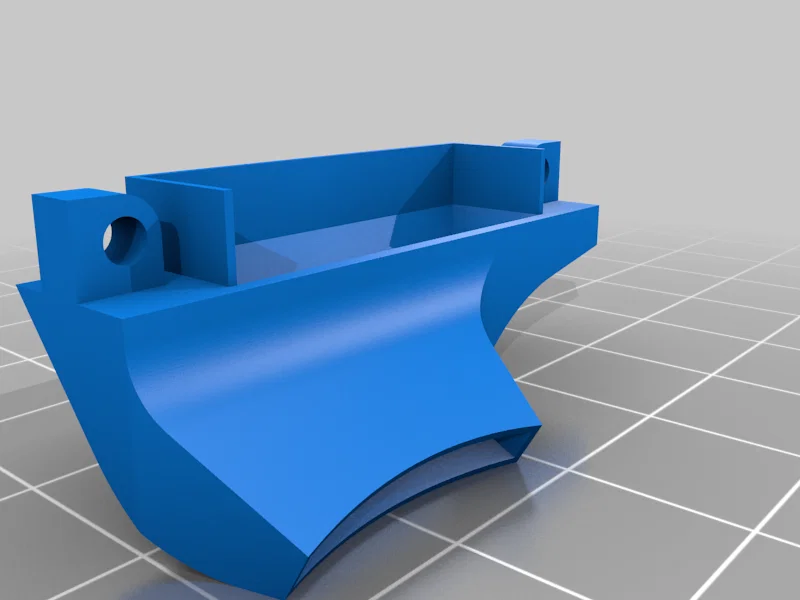

Bạn sẽ thấy 3 file STL ở đây. Ống gió bên trong giống y chang ở cả 3, chỉ khác phần vỏ ngoài. V3 là bản mình thích nhất vì nó nhỏ gọn nhất và không đụng vào clips ở mép bàn in!

Mấy bản mod mình thấy hoặc là to đùng mà lợi ích không bao nhiêu, hoặc là lắp không khớp.

Một vấn đề nữa là các mod tương tự cũng hơi bự, nên dễ đụng vào clips đang kẹp mặt kính.

Mình đo khoảng cách tới nozzle rồi canh sao cho tâm của đoạn cong ở phần cửa ra của ống gió nằm gần đúng vị trí đó.

Bạn nhớ là có khá nhiều đoạn mình đo “bằng mắt”, chứ không phải thiết kế kiểu kỹ sư gì đâu :P

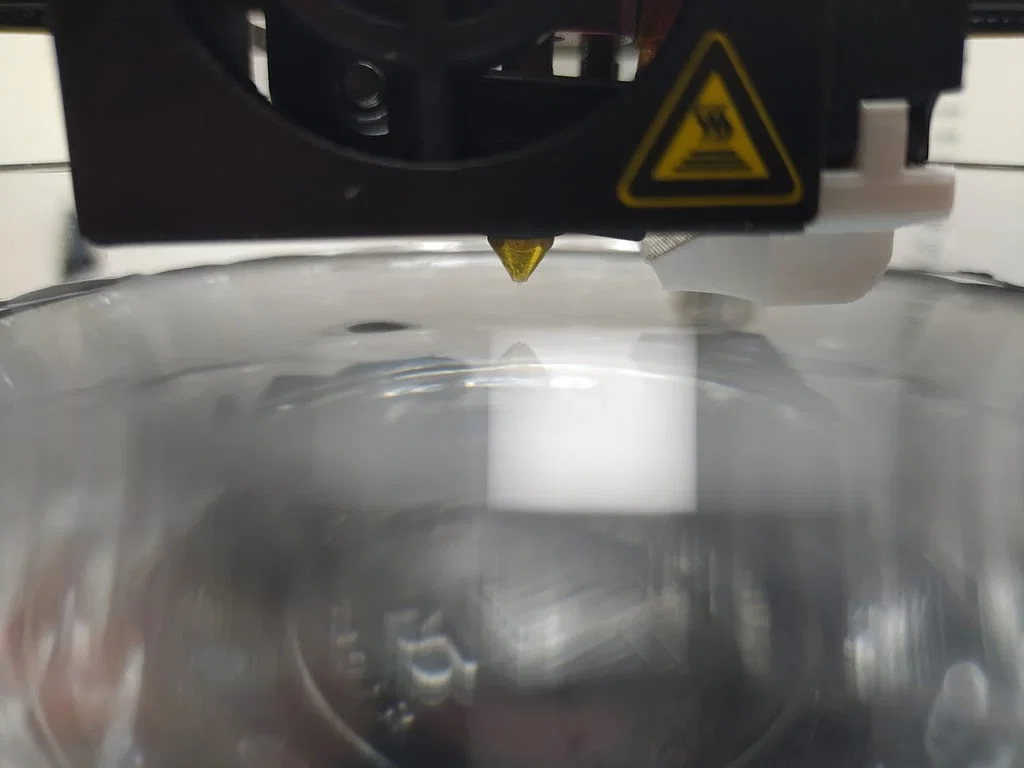

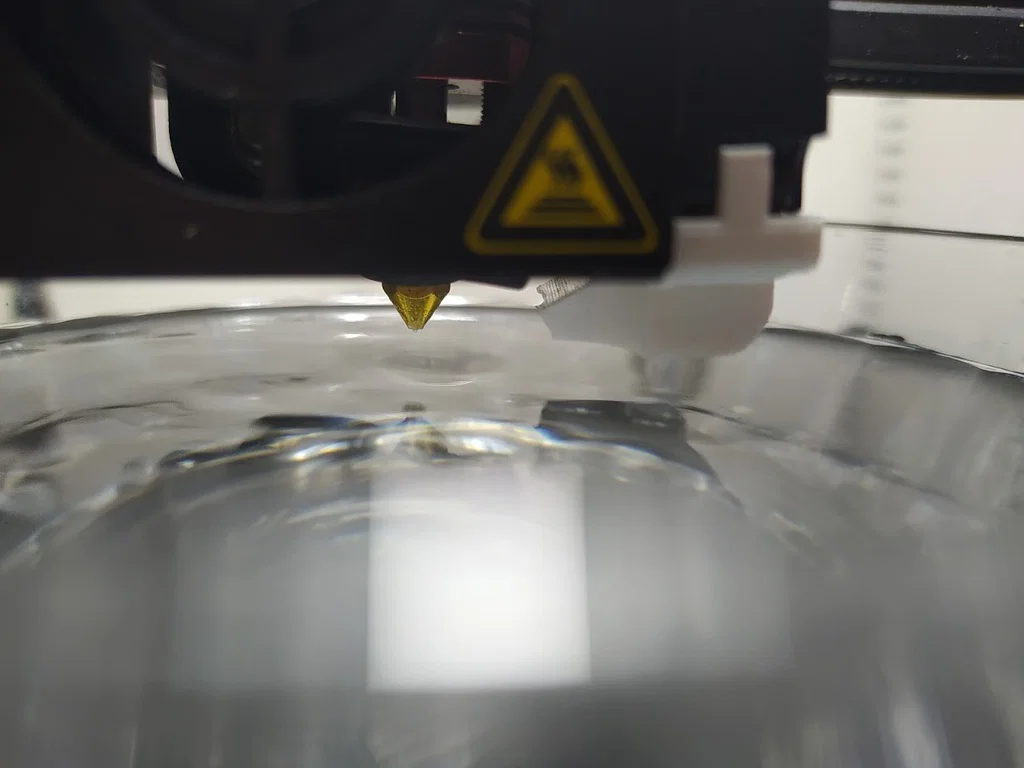

Mình có làm vài thử nghiệm với nước và thấy cũng ổn. Chắc chắn là tốt hơn ống gió zin.

Mình muốn cho gió thổi vào sát bên dưới nozzle hơn một chút, vì hiện tại mình thấy nó hơi xa, nhưng nói chung vẫn chạy ngon.

Kết quả

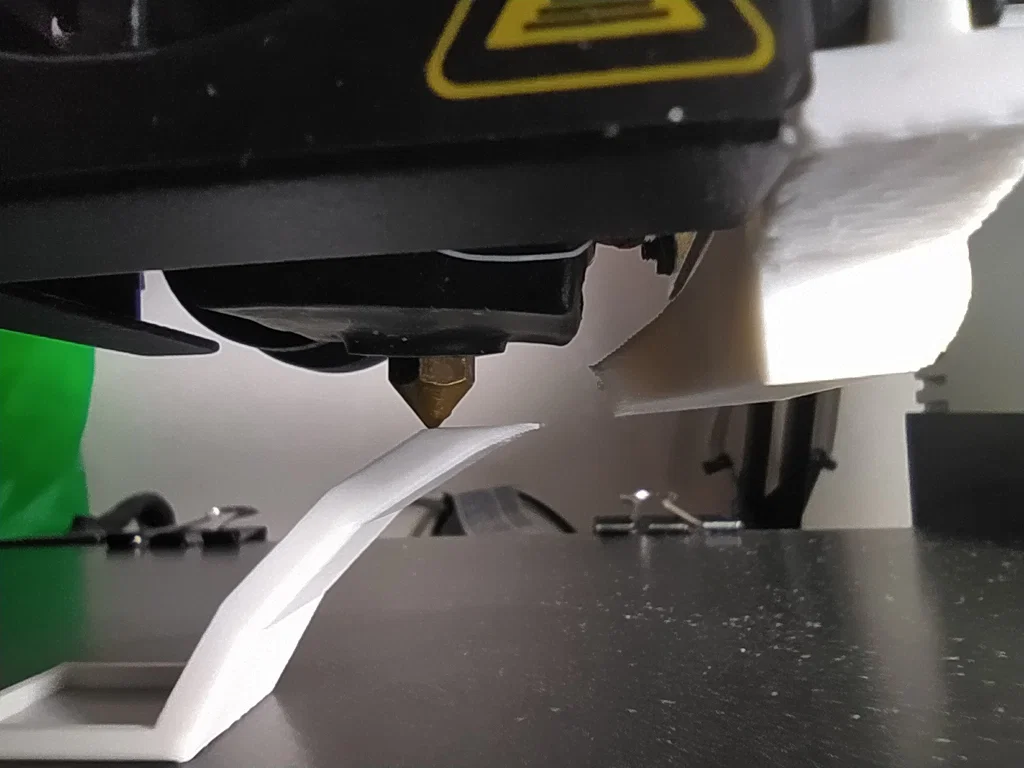

Mình thấy overhang cải thiện rõ. Làm bài test overhang 70º thì ít bị cong vênh (curling) hơn và mặt đáy mượt hơn nhiều. Dù vậy cũng không phải kiểu khác biệt quá khủng.

Thiết kế

Mình vẽ bằng Onshape, bạn muốn thì có thể copy design rồi chỉnh sửa: https://cad.onshape.com/documents/ace39ddaf1738f8b2d2022f4/w/6b3fa3041e016c1bdb6e6c2f/e/f9009f8c18746042c4282d8d

Thiết lập in (Print Settings)

Hãng máy in:

Creality

Máy in:

Ender 3

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải (Resolution):

0.16

Infill:

20%

Ghi chú:

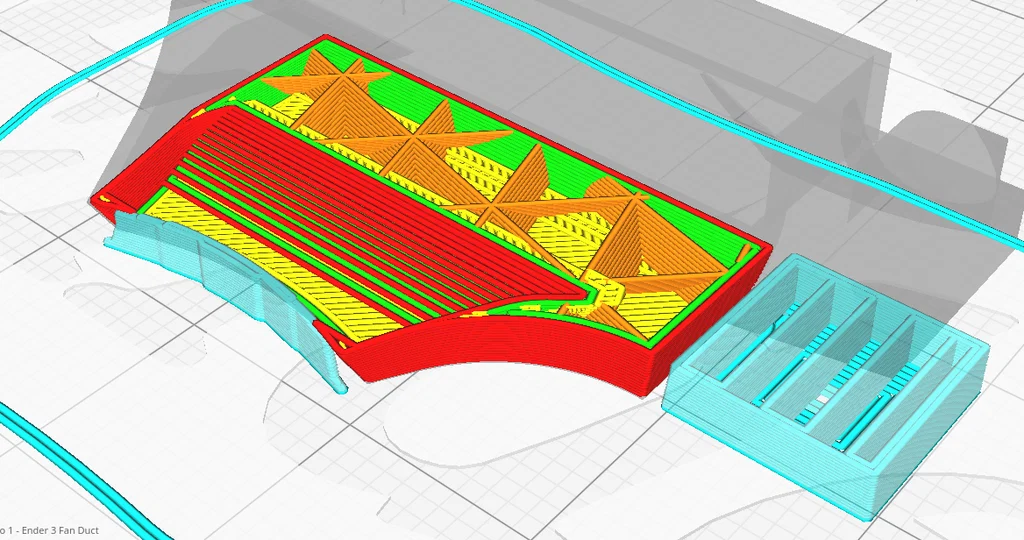

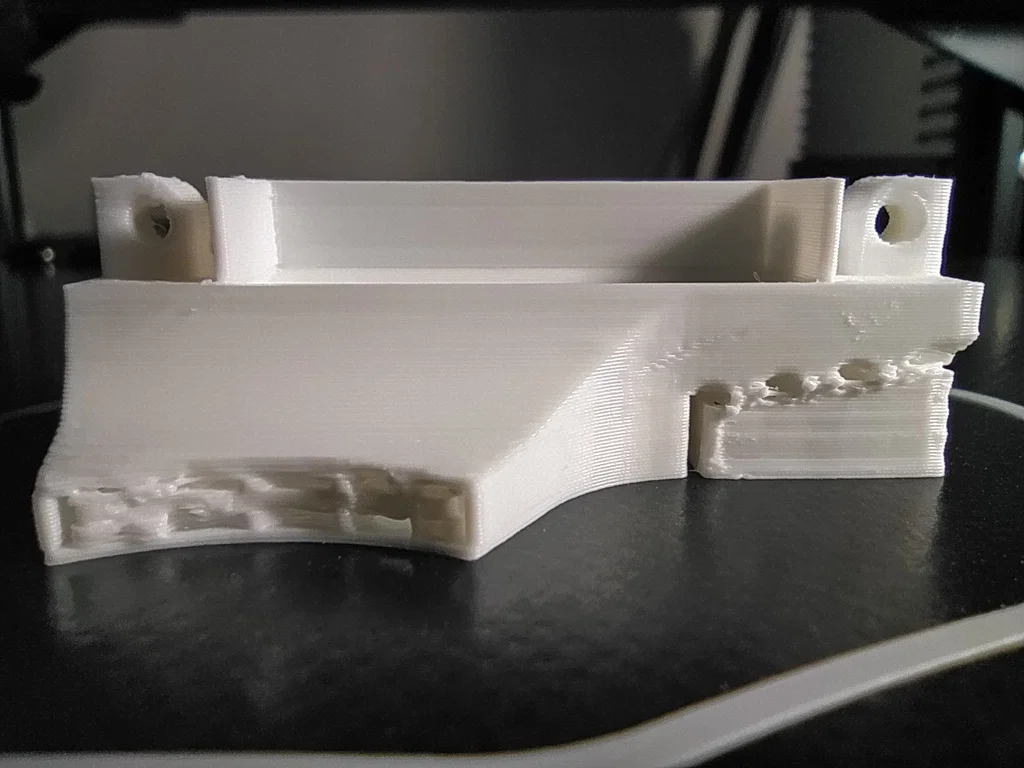

Cần supports
