Stealth Press (Adapted to 2020 Extrusion) – Bản chỉnh cho nhôm 2020
Bộ file Stealth Press được chỉnh sửa để lắp với 2020 aluminum extrusion (thanh trục X Ender 3). Có hướng dẫn phần cứng M5/M3, tùy chọn top piece lỗ M5, và chỉnh pulley spacer cho vòng bi F623rs.
Mô tả

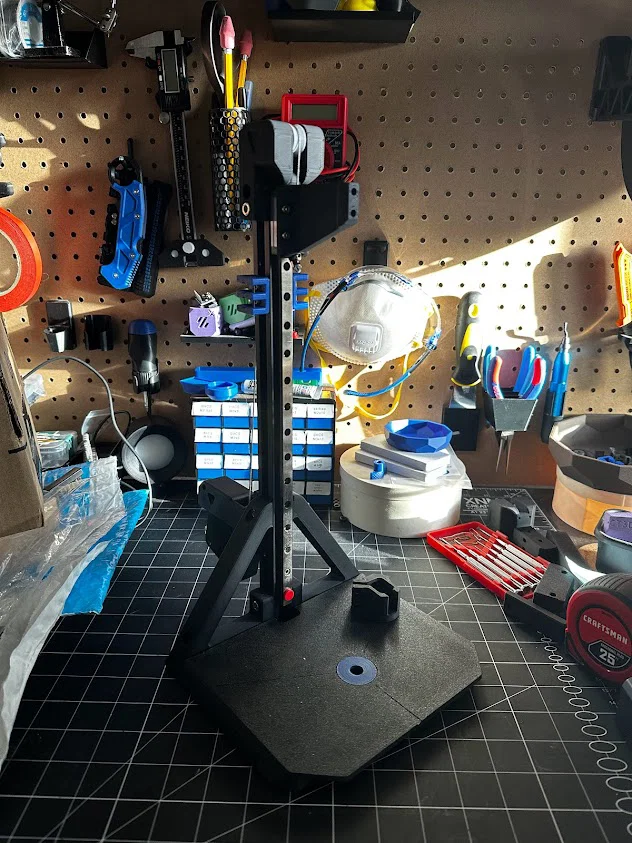

Sau khi mod Ender 3 của mình sang Switchwire, mình còn dư khá nhiều đồ, trong đó có một thanh linear rail dài hơn bản Stealth Press gốc 20mm. Vậy nên mình quyết định chỉnh sửa lại các file sẵn có để dùng với cây 2020 aluminum extrusion mình còn dư (chính là thanh làm trục X zin của Ender 3).

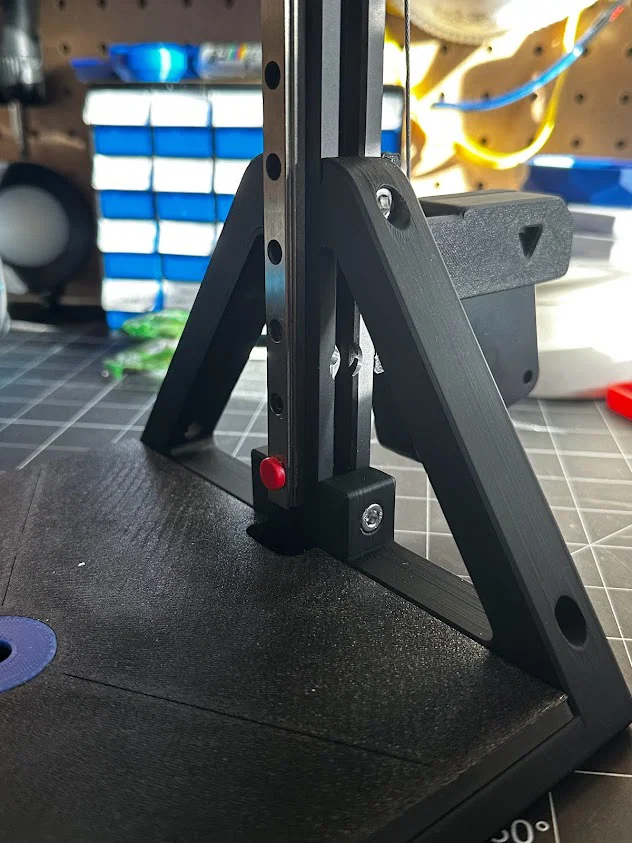

Phần chân (legs) bắt bằng 2 con m5x10 và T-nut mỗi bên. Phần trên (top piece) cũng y chang, nhưng mình chỉ dùng 1 con ở vị trí thấp và 1 con ở vị trí cao bên còn lại. Vì vậy cần tối thiểu 6 con m5x10 và m5 T-nuts cho các phần in + thêm ốc/ê-cu cần thiết để bắt linear rail của bạn.

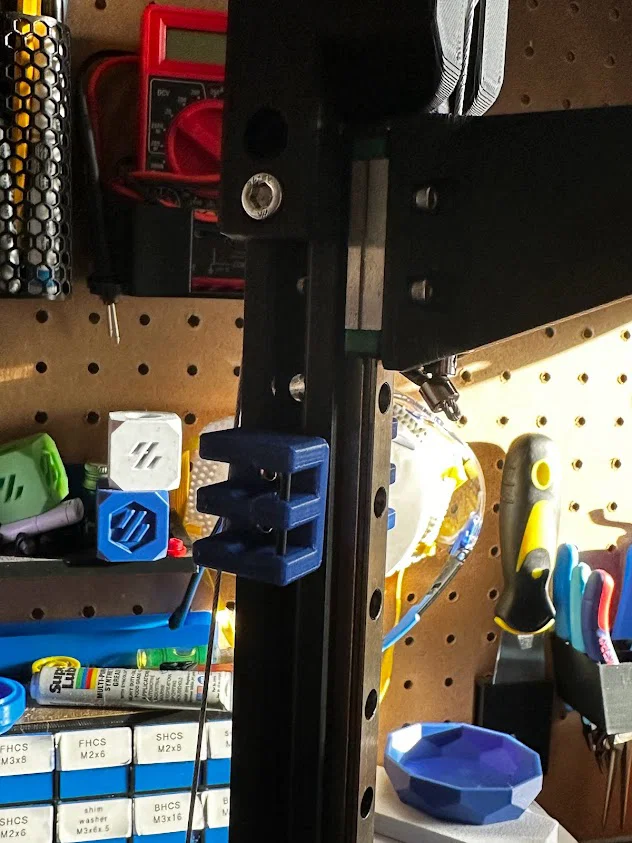

Các phần còn lại mình dùng file gốc, và bắt lên extrusion bằng vít m3 và T-nut. Bao gồm cả mẫu not a keybak mount.

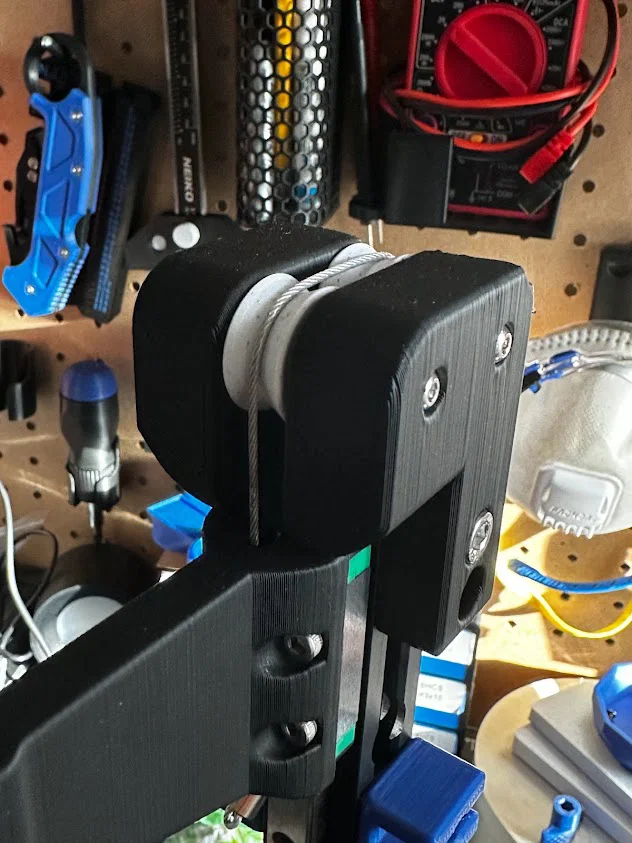

Ngoài ra, mình có vòng bi F623rs từ mod belted z của Ender 3, nên mình chỉnh lại model pulley spacer để vừa với mấy vòng bi này, đồng thời sửa top piece của Stealth Press để dùng vít m3 cho khớp. Mình cũng đã kèm một top piece giữ nguyên các lỗ gốc để dùng vít m5.
(À, mình dùng thêm model làm mount cho mỏ hàn vì mình đang có mgn9 sẵn, cảm ơn @JWhite!)
Cảm ơn @IconicFAB và @suyash_601871
