Ngàm gắn Not a Key-Bak (thay thế) cho Stealth Press 1/1S (heat set insert press)

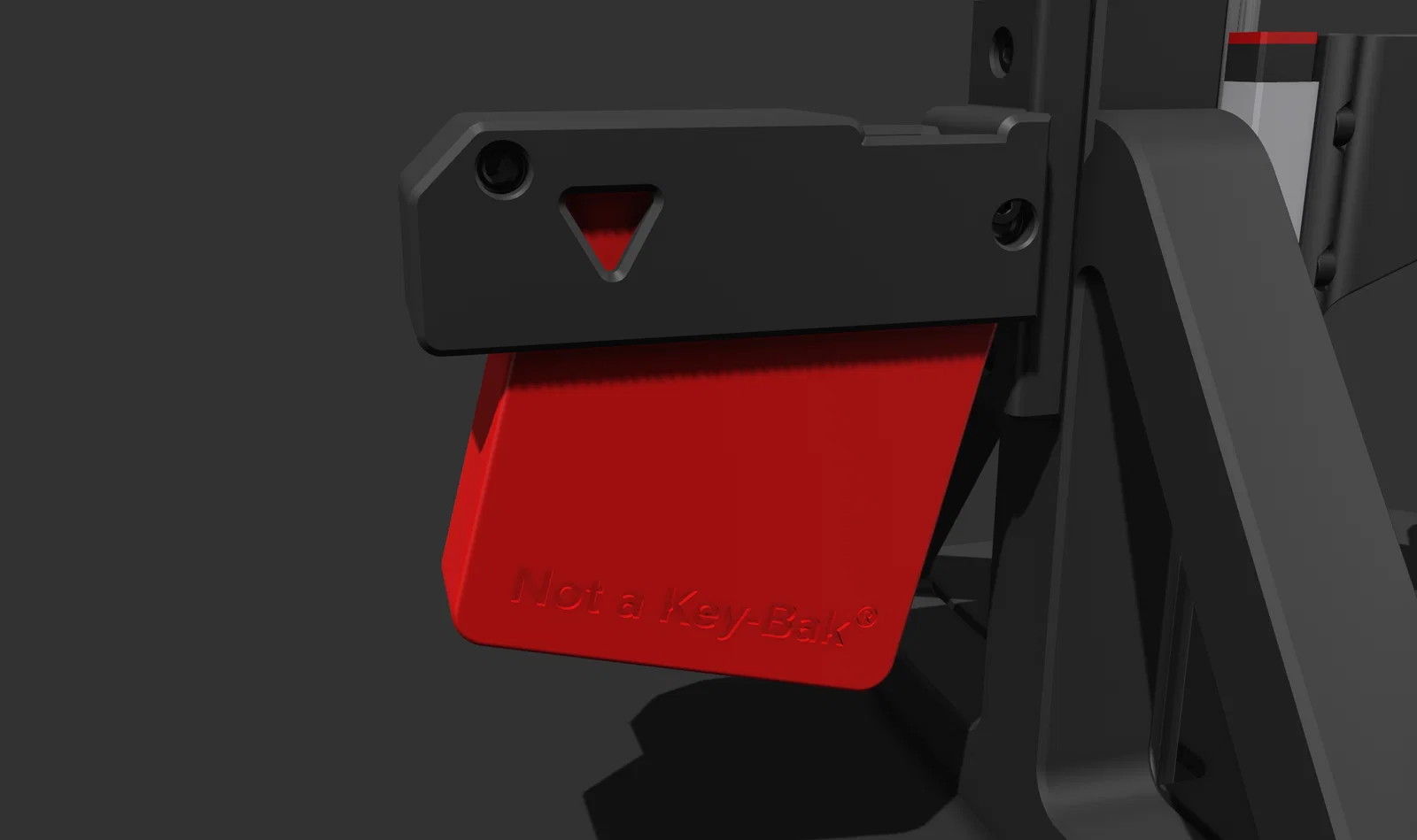

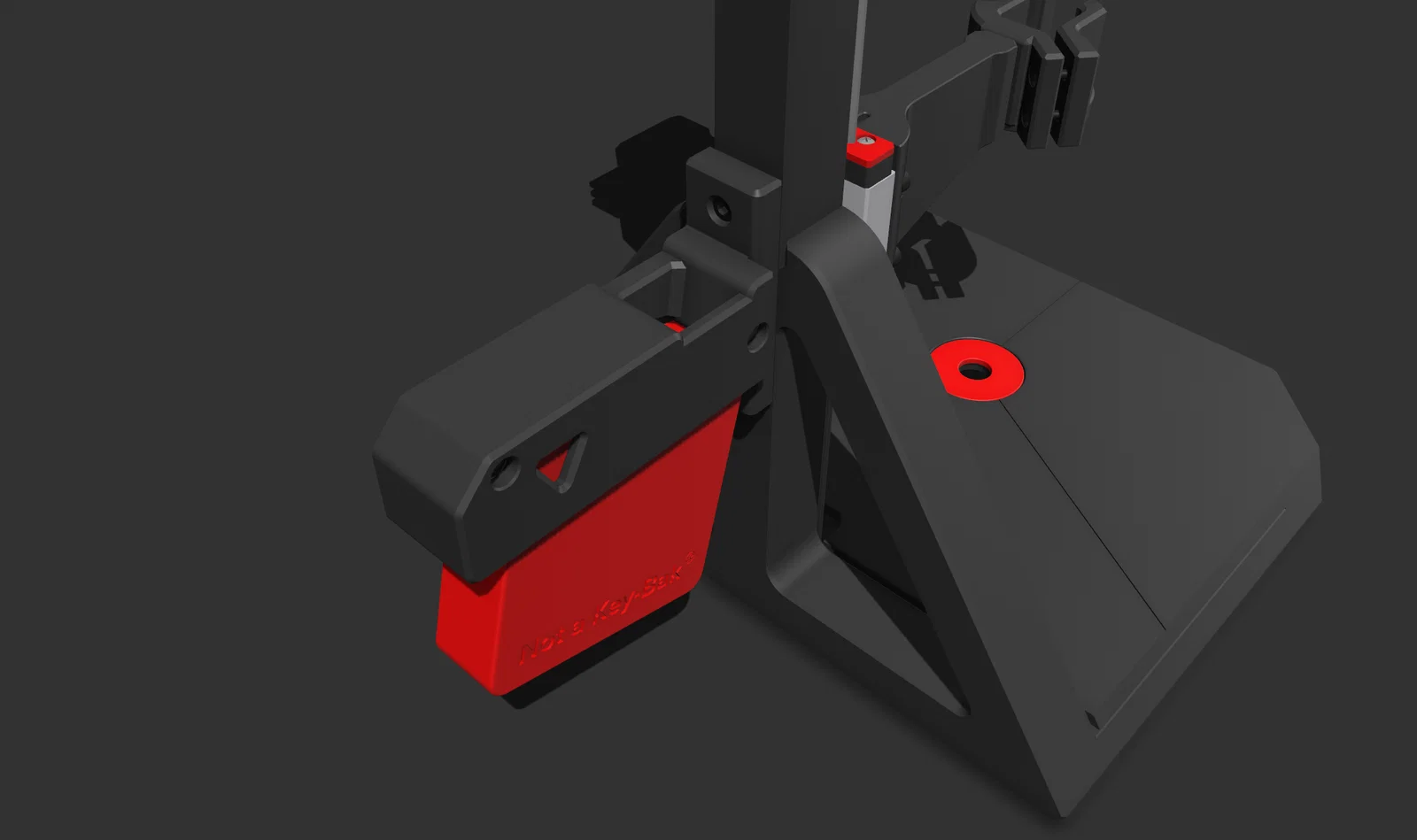

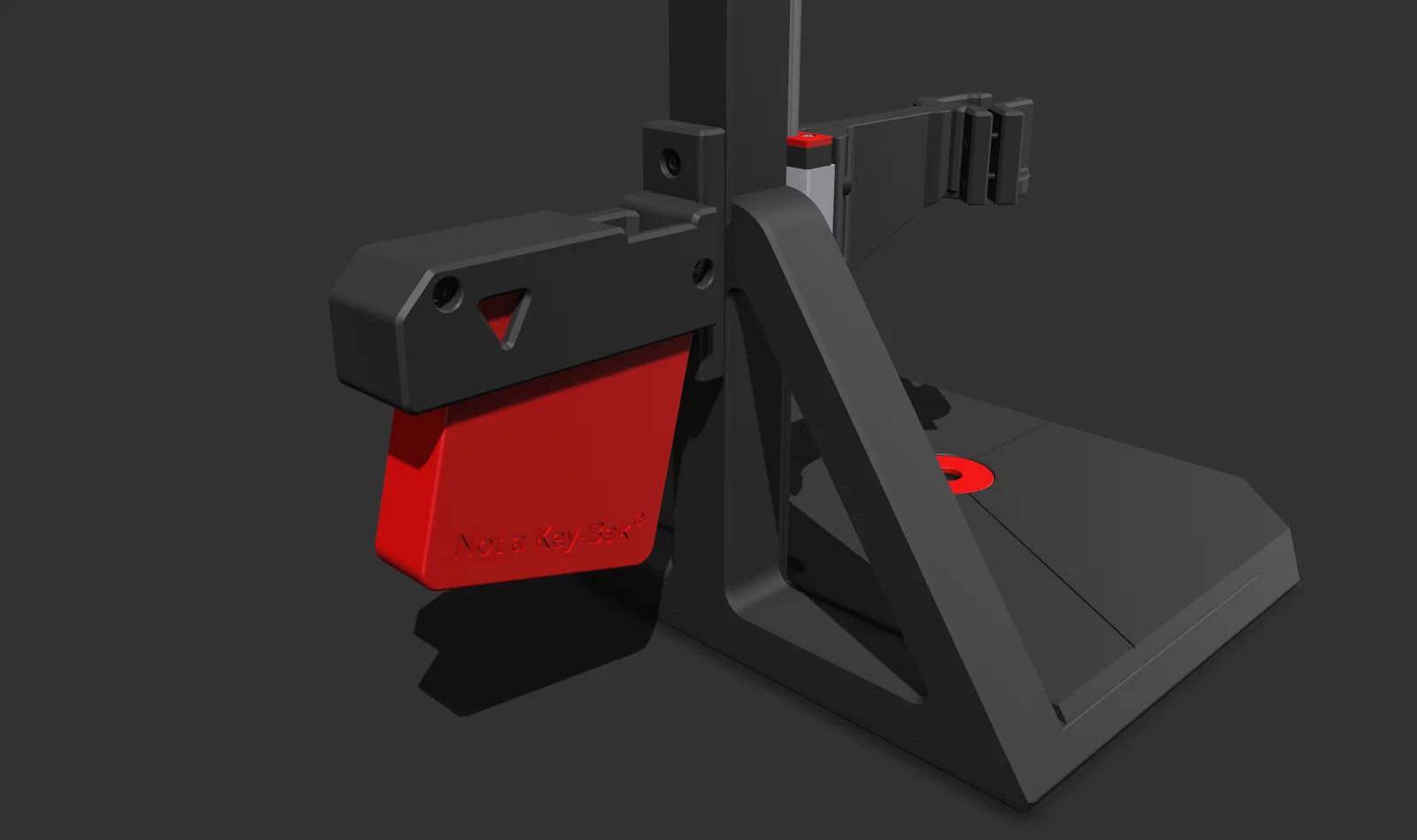

Giới thiệu về Not a Key-Bak® (alternative) mount for Stealth Press 1 / 1S

Được làm ra như một lựa chọn thiết bị rút dây (retractable) rẻ hơn cho Stealth Press; chắc chắn đây không phải Key-Bak®, nhưng xài thì hoạt động y như vậy.

Stealth Press là một dụng cụ DIY ép heat set insert có độ chính xác cao, phần lớn là đồ in 3D, dùng cho mỏ hàn loại phổ thông, TS100/101 và Pinecil - tải các chi tiết Stealth Press để in, xem BOM và hướng dẫn mua linh kiện tại đây.

BOM & Hướng dẫn mua linh kiện

Tự mua linh kiện

Part

Size / Standard

QTY

Source

Bu lông M3

M3x8 SHCS

2

Buy here

Heat set insert ren M3 (M3*OD:5_*_L:4)

M3x5x4

2

Buy here

Thiết bị rút dây (bản thay thế tiết kiệm)

500g version

1

Buy here

Chi tiết in 3D

Parts

QTY

Ngàm/mount gắn thiết bị rút dây bản tiết kiệm cho Stealth Press

2

Hướng dẫn in

Dưới đây là các thiết lập in để bạn làm theo nhằm tăng tỉ lệ in thành công và chi tiết ra ổn:

3d printing process

FDM (fused deposition modeling)

Infill type

Grid, Gyroid, Honeycomb, Triangle hoặc Cubic [1]

Material

ASA, ASA-CF, ABS, ABS+, ABS-CF

Infill percentage

40% - 60% [2]

Layer height

Khuyến nghị: 0.2mm

Wall count

Khuyến nghị: 4

Solid top/bottom layers

Khuyến nghị: 5

Extrusion width

Ép (Forced) 0.4mm

Ghi chú thêm cho phần hướng dẫn in

[1] Bạn cũng có thể in ổn với Support cubic infill type (tùy slicer có thể khác nhau).

[2] Có thể xuống thấp tới 25% infill cho tất cả chi tiết nếu bạn muốn in nhanh hơn và giảm lượng filament.

PLA, PLA+ và PETG cũng là những lựa chọn filament đáng cân nhắc.

Wall count = 4 là bắt buộc để đảm bảo độ cứng và độ bền kết cấu của chi tiết. Không cần “quá tay” phần này. 4 walls là đủ cho bộ này.

Cách ủng hộ dự án

Một vài cách phổ biến để ủng hộ:

• Cân nhắc trở thành thành viên Iconic FAB Club trên Printables và nhận tất cả model trả phí + manual chỉ với một phí thành viên, giá từ khoảng $3.
• Nhấn like và tải file model. Việc này giúp rất nhiều, hơn bạn nghĩ.


Change log

Date

Changes

15.08.2024

Cập nhật đầy đủ thông tin trên trang này để luôn mới.

24.02.2024

Phiên bản ban đầu
