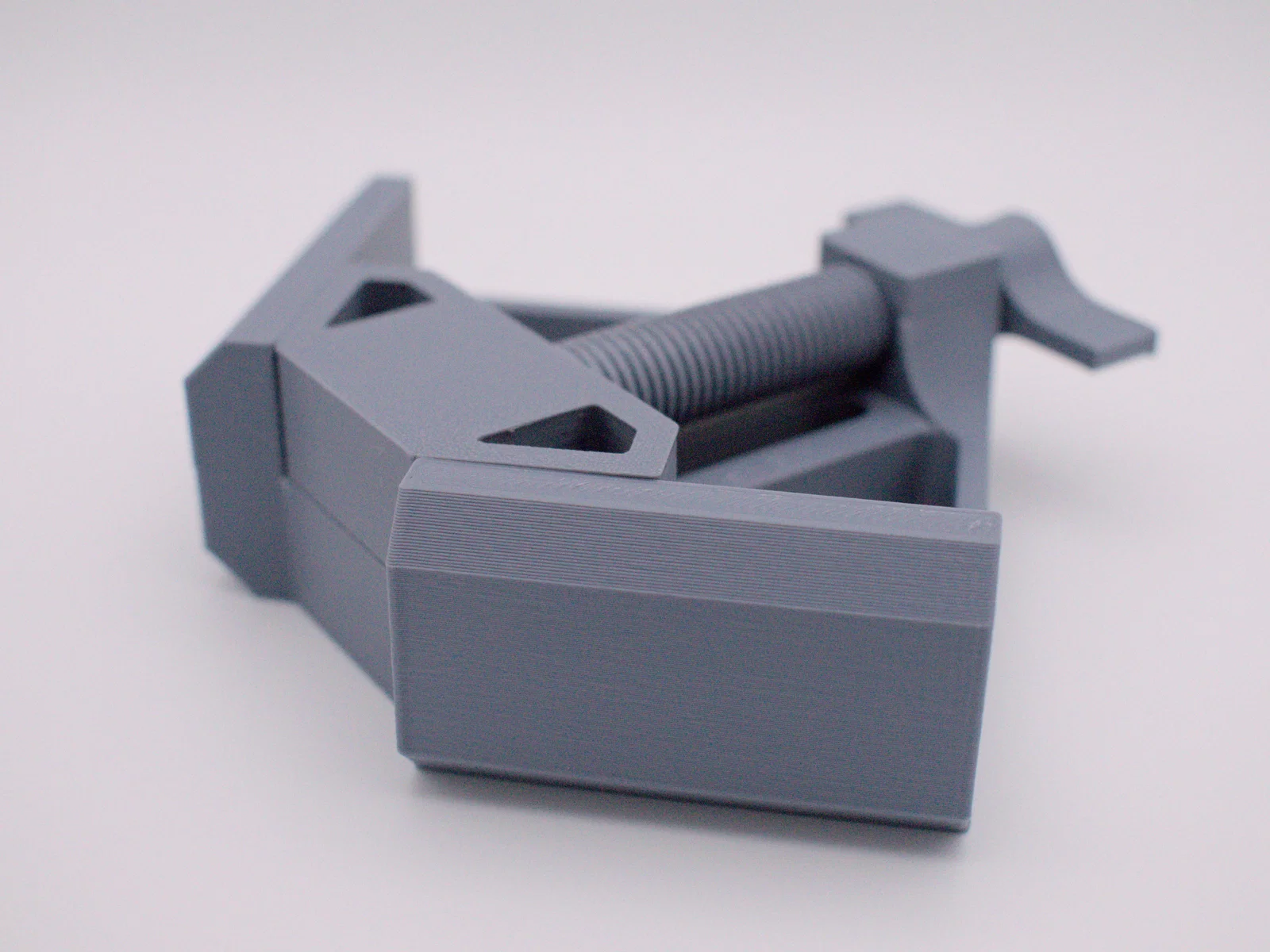

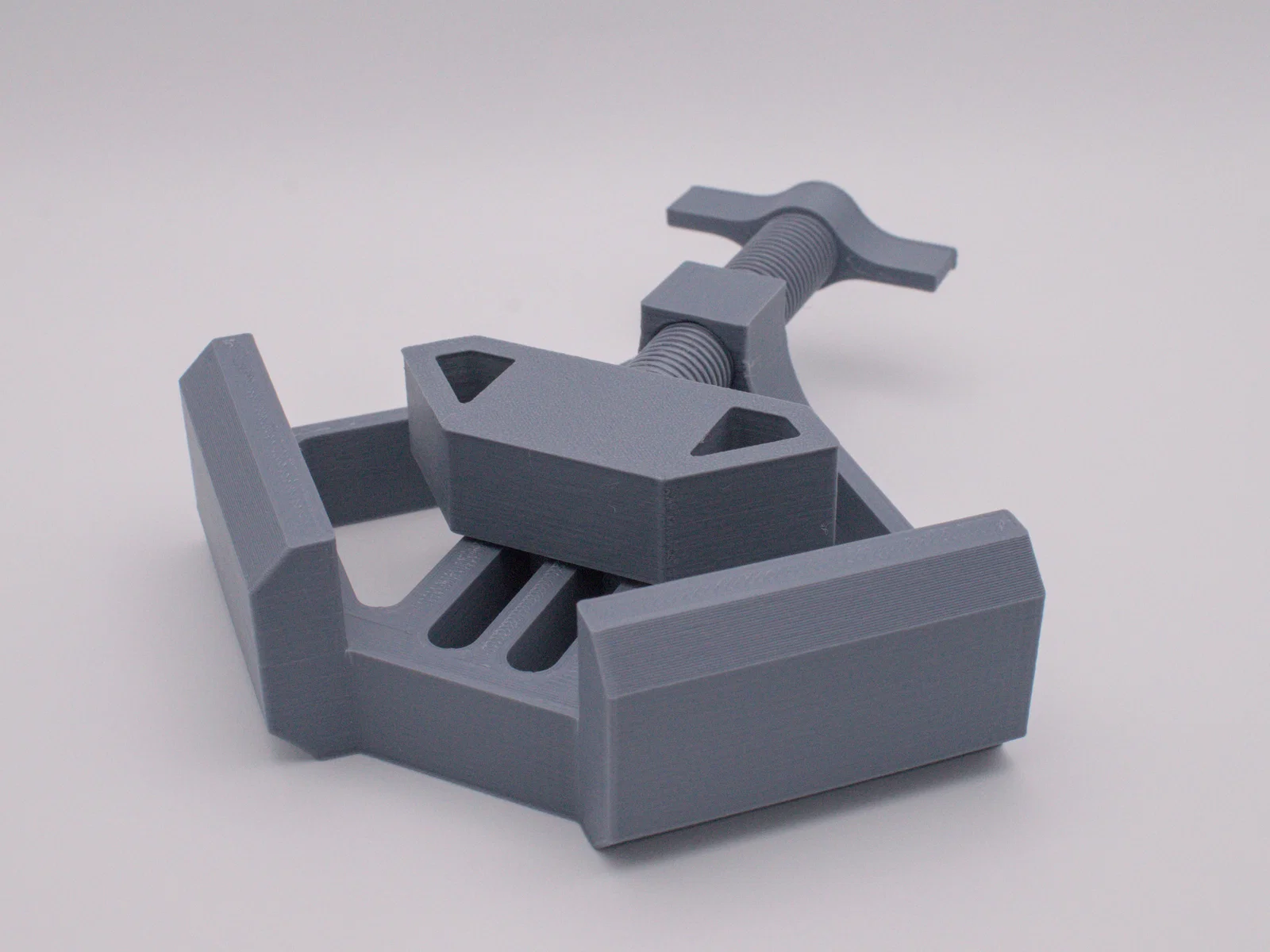

Corner Clamp – Kẹp Góc In 3D Không Cần Supports

Động lực

Mình muốn một cái clamp mà không cần phải mua thêm ty ren (threaded bar) riêng, đủ chắc để dùng cho mấy dự án làm mộc và rẻ hơn đáng kể so với clamp kim loại. Mình thích thiết kế 1 con ốc này vì chỉnh rất nhanh, và nếu kẹp hai tấm vật liệu khác độ dày thì mình chỉ cần chêm thêm miếng kê (packers).

In 3D

Dùng bản Small cho vật liệu tối đa 1 inch / 26mm và bản Large cho kích thước tối đa 1.75 inch / 45mm.

Khi in, đặt phần đế và cụm screw block nằm phẳng trên mặt đế, để con ốc dựng đứng. In kiểu này không cần supports, và ren vẫn lên ổn. Độ bền chủ yếu đến từ perimeters nên mình khuyên dùng ít nhất 3 lớp, infill 20% là dư xài.

Bộ của mình in bằng PLA, dùng ổn nhưng nếu kẹp lâu thì có thể bị creep deformation (biến dạng chảy). Vì vậy mình khuyến nghị dùng PETG hoặc ASA, hoặc ngon nhất là Nylon nếu bạn có điều kiện.

Cách dùng

Trước khi dùng lần đầu, mình khuyên vặn ren vào hết rồi vặn ra hết một lần để làm sạch/chuốt lại ren. Ren nên khít nhưng không được kẹt; nếu gặp tình trạng này bạn có thể thử chỉnh slicing tolerance riêng, nhưng bản của mình thì không cần. Chấm nhẹ một ít silicone grease sẽ làm cả cụm chạy mượt hơn.

Vì là nhựa nên lực kẹp cũng có giới hạn; cơ chế hỏng chính thường là tấm đế (baseplate) bị uốn. Nên bạn cứ siết tới khi thấy baseplate bắt đầu cong thấy rõ thì dừng lại, vậy sẽ không làm gãy ốc.

Cập nhật

24/02/2024: Version 2 thêm captive screw block, ren tốt hơn và có thêm biến thể kích thước lớn.

10/03/2024: Version 2.1 gia cường phần screw housing và cung cấp tuỳ chọn ốc mới với tolerances thoáng hơn.

Có vấn đề hay muốn thêm tính năng gì thì cứ để lại bình luận nha :)
